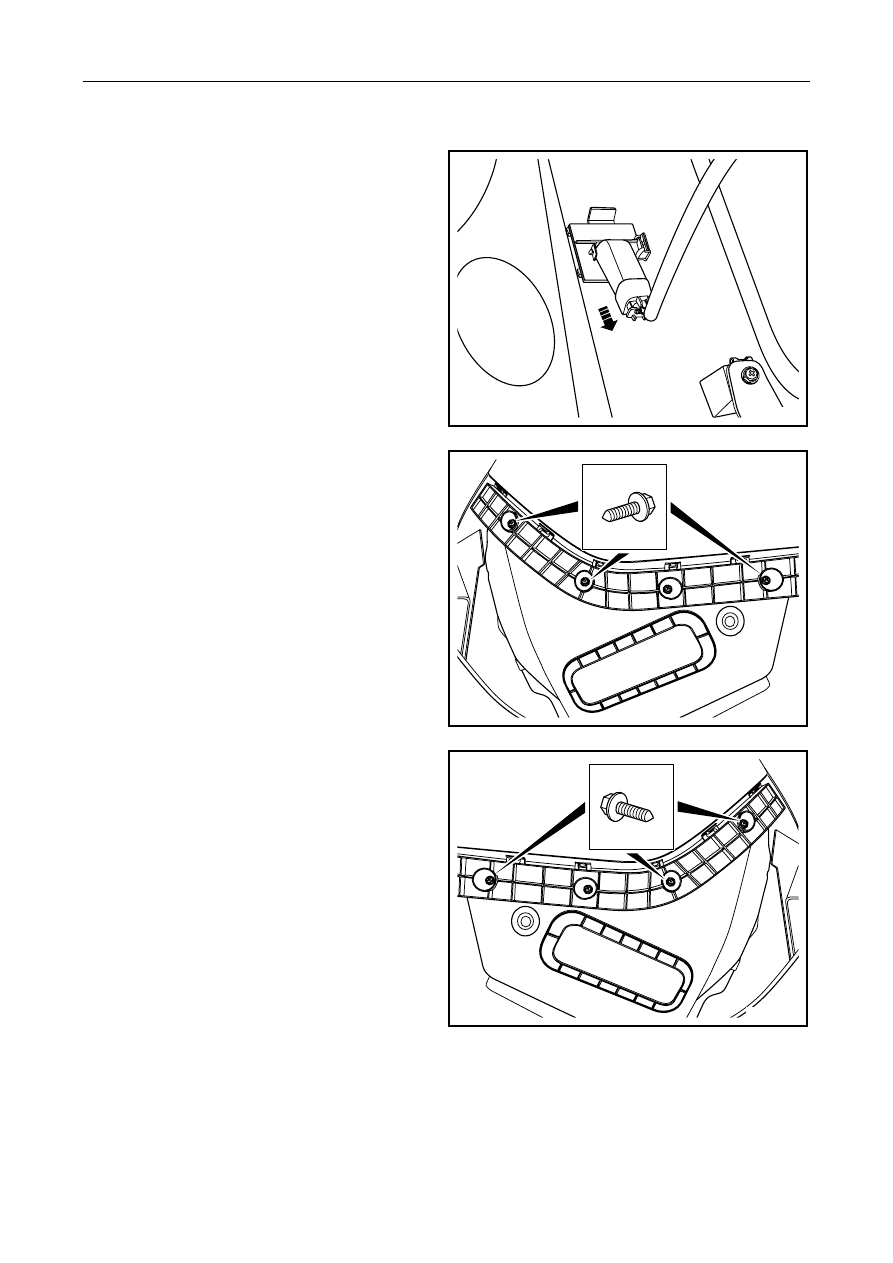

6.    Disconnect the harness connector of the parking

radar sensor.

7.  Dismantle the left and right rear fog lamp

assembly and 3 parking radar sensors.



NL12-0061b

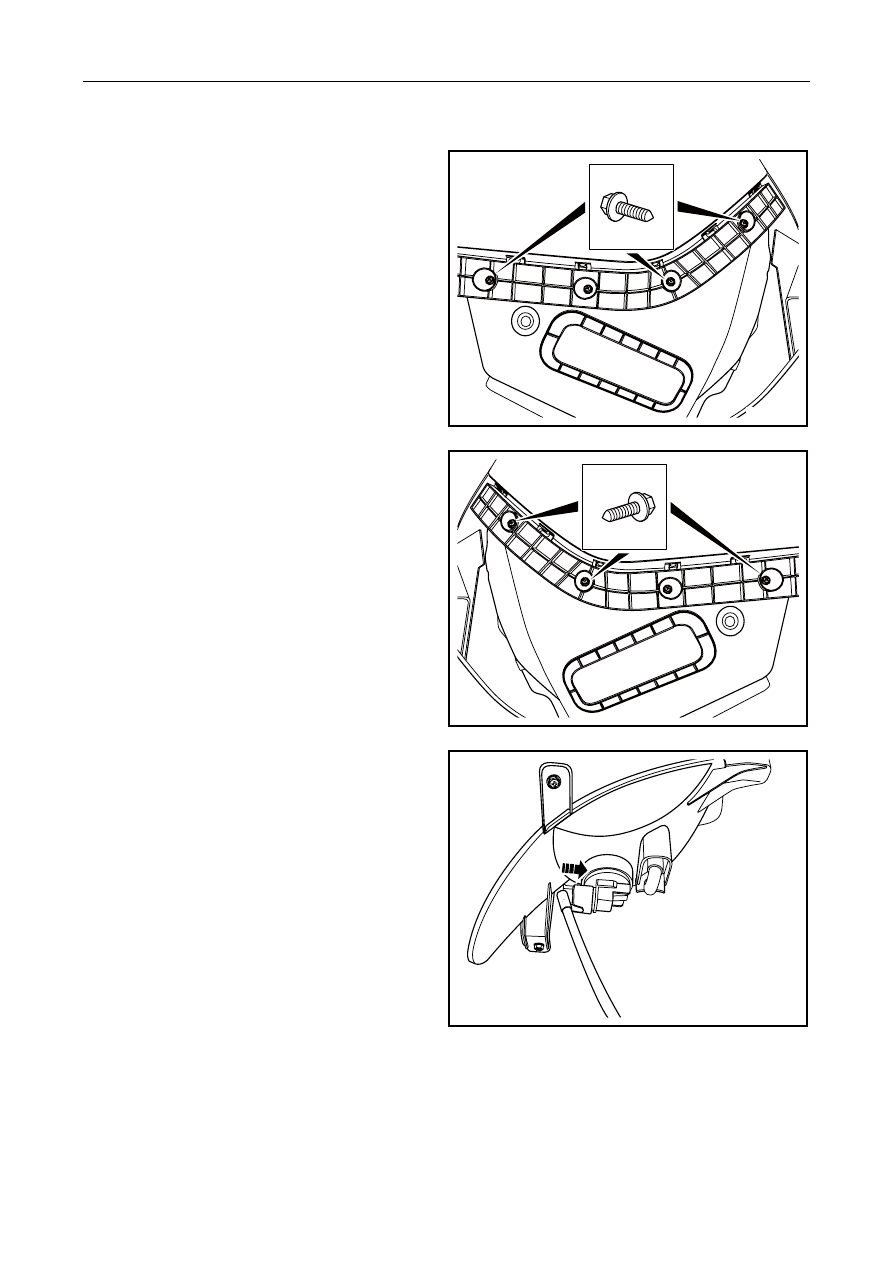

8.  Dismantle the rear right bumper mounting

bracket.



NL12-0062b

9.    Dismantle the rear left bumper mounting bracket.



NL12-0063b

2659




Installation Procedure:

1.  Install left rear bumper mounting support and

fixed screw.

Torque: 5 Nm (Metric) 3.7 lb-ft (English system)



NL12-0063b

2.  Install Right rear Bumper mounting support and

tighten screw.

Torque: 5 Nm (Metric) 3.7 lb-ft (English system)



NL12-0062b

3.   Installleft and right rear fog assembly and 3

parking radar sensors.

4.  Connect the rear fog lamp harness connector.



NL12-0064b



2660

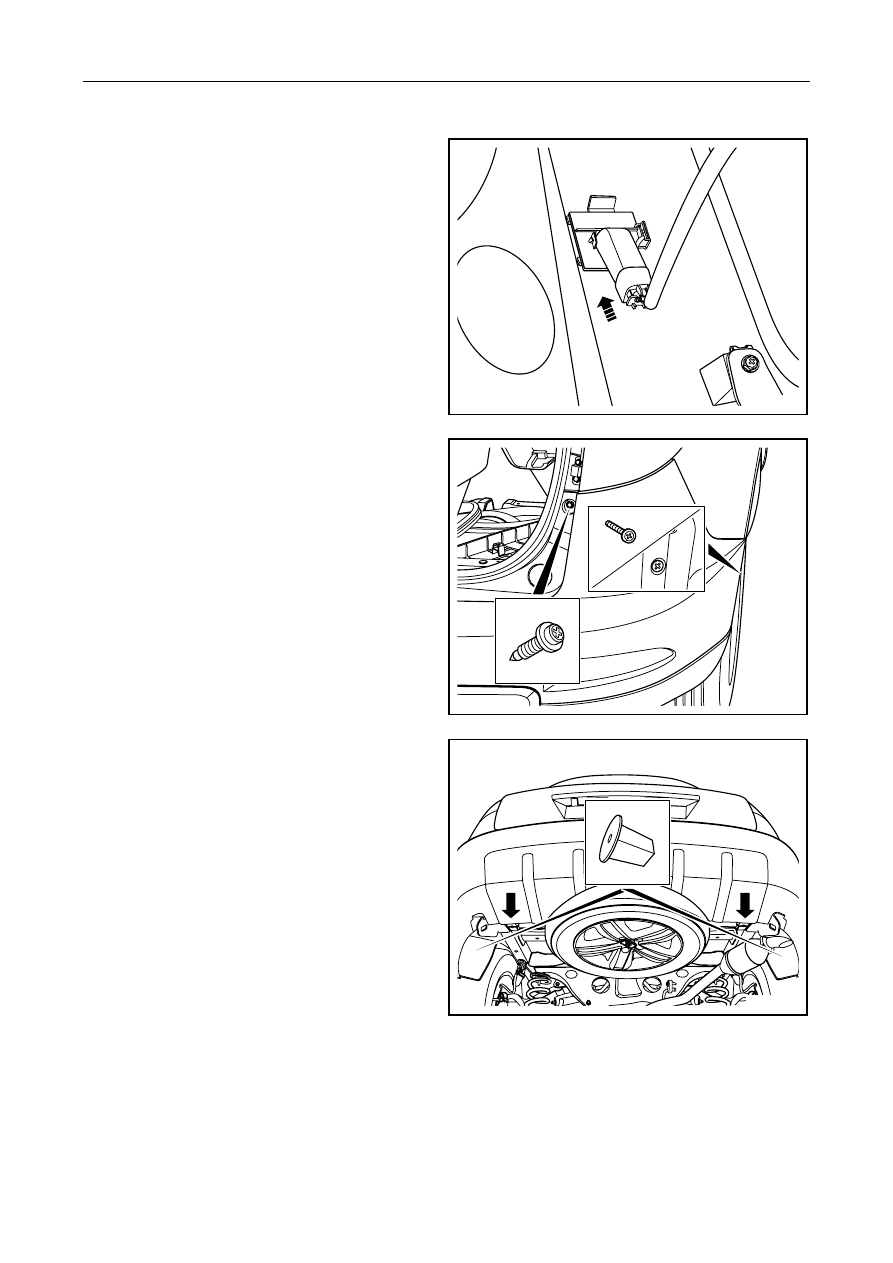

5.   Connect the harness connector of the parking

radar sensor.



NL12-0065b

6.  Install the rear bumper.

7.    Install and tighten the left and right 2 screws on

the top of the rear bumper.

Torque : 4Nm(Metric) 3lb-ft(English system)



NL12-0059b

8.  Install 2 screws and 2 buckles on the bottom of

the rear bumper and tighten the screws.

Torque : 4Nm(Metric) 3lb-ft(English system)



NL12-0058b

2661




12.4.3.4 Rear cross beam replacement

Dismantlement Procedure

1.    For dismantling of rear bumper, refer to

12.4.3.3

Replacement of rear bumper.

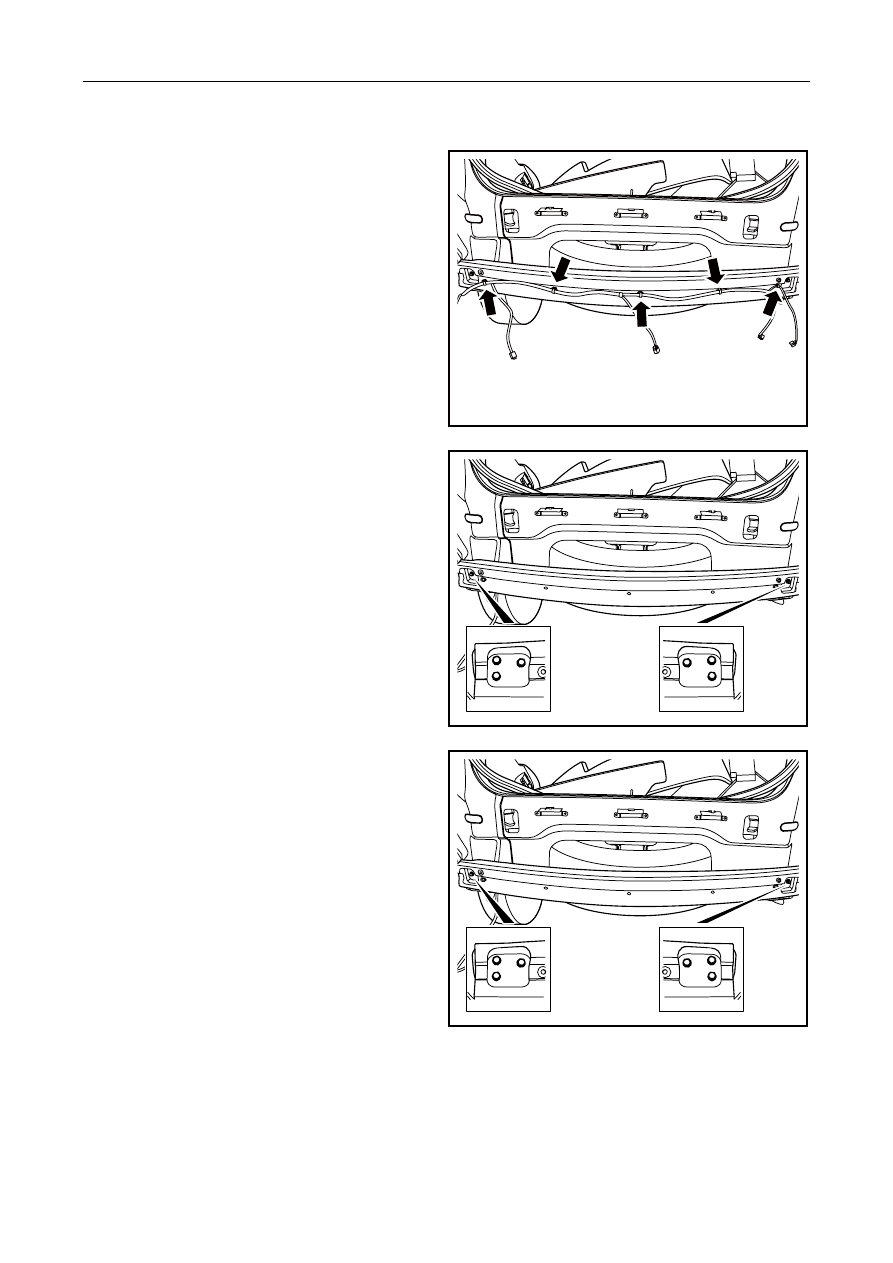

2.   Loosen wire harness buckle on rear horizontal

beam.



NL12-0066b

3.    Dismantle 3 fixing bolts on left and right sides of

rear horizontal beam.



NL12-0067b

Installation Procedure:

1.  Install 3 fixing bolts respectively on left and right

sides of rear horizontal beam and tighten them.

Torque: 25Nm (Metric) 18. 5lb-ft(English system)

NL12-0067b
