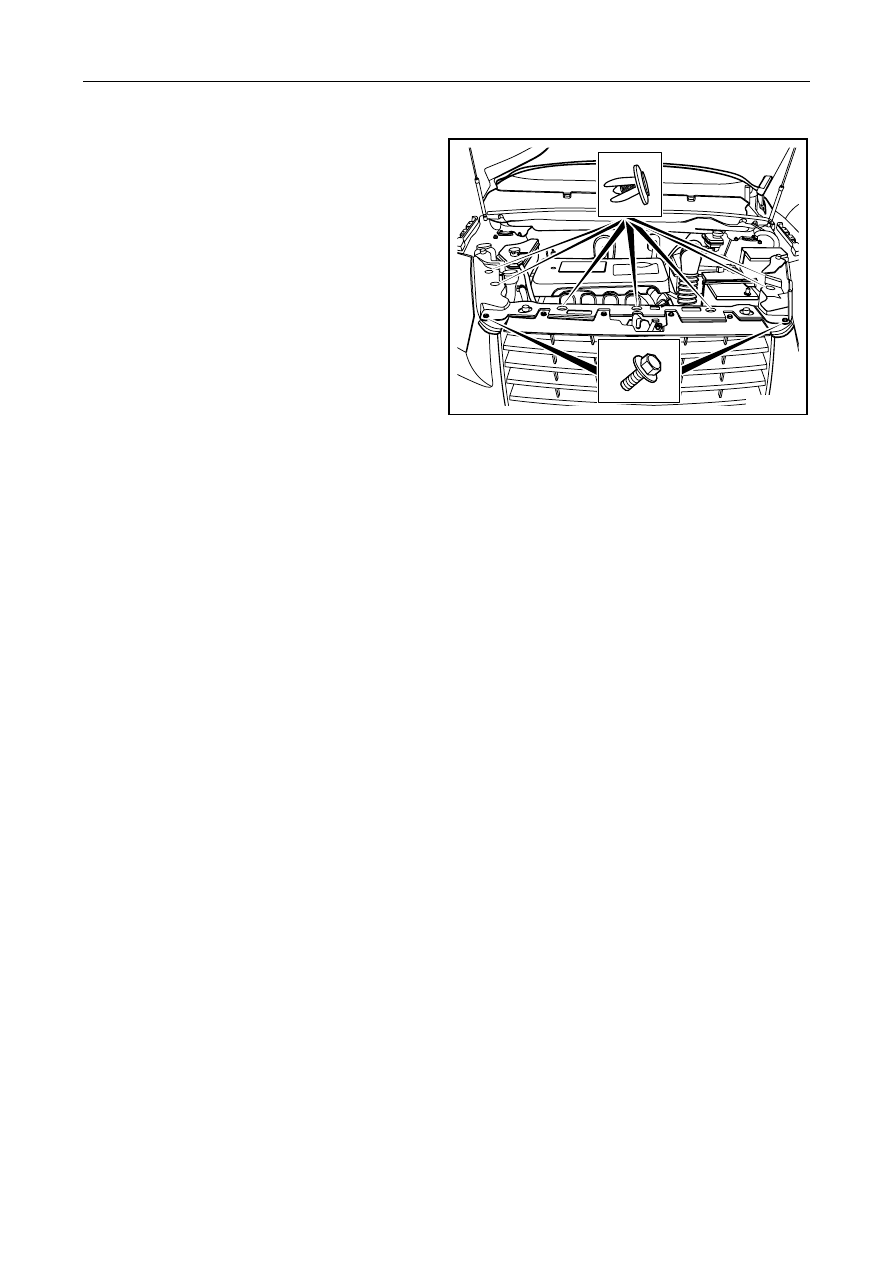

9.    Install Upper trim plate of front bumper.

Torque: 8 Nm (Metric) 5.9 lb-ft (English system)

10.  Connect the battery negative cable.



NL12-0051b



2655




12.4.3.2 Front cross beam replacement

Dismantlement Procedure

1.  Dismantle front bumper. Refer to

12.4.3.1

Replacement of Front Bumper.

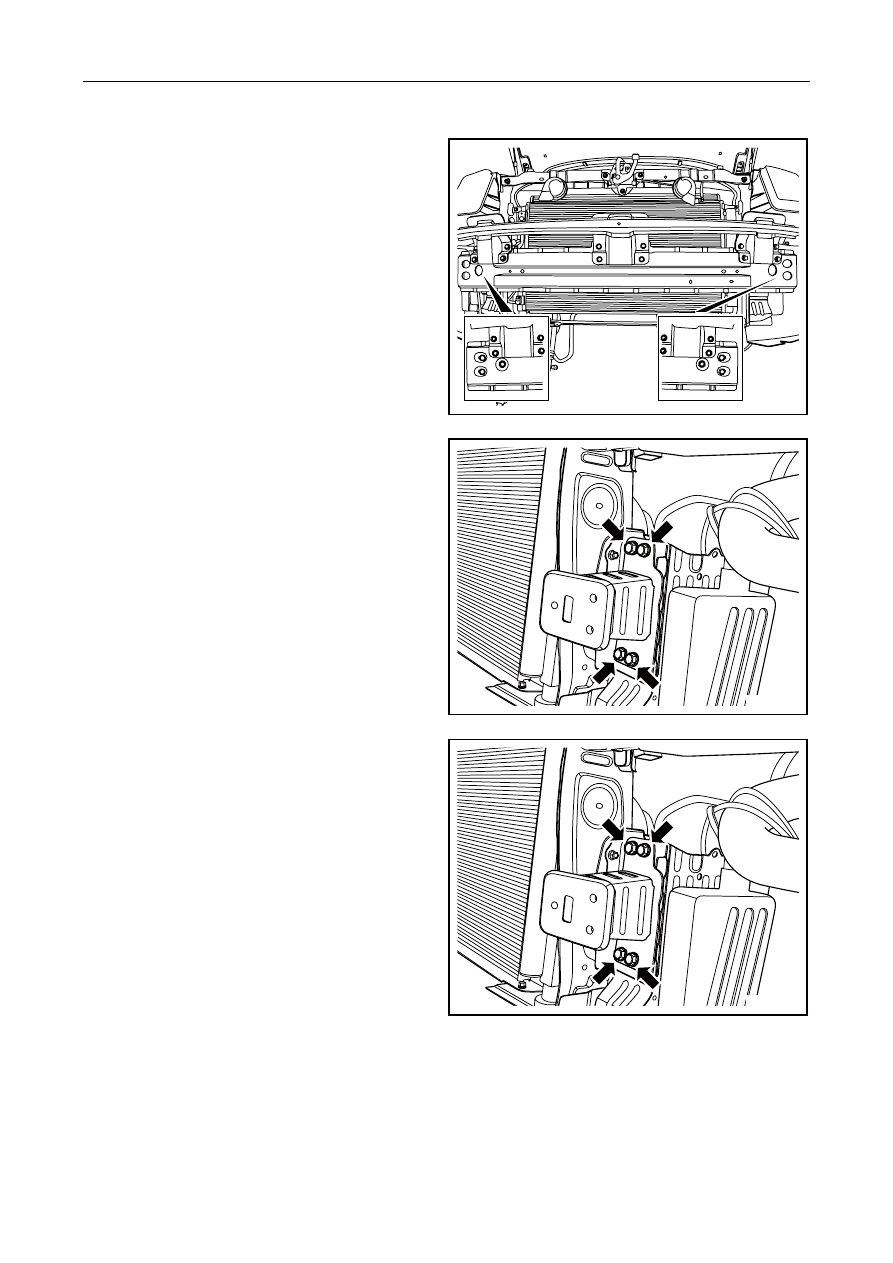

2.    Dismantle 6 fixing bolts on front horizontal beam

body.



NL12-0056b

3.  Dismantle 4 fixing bolts on each of energy

absorption beam of left and right front horizontal
beams.



NL12-0057b

Installation Procedure:

1.    Install horizontal beam 4 fixing bolts on left and

right sides of engery absorption beam.

Torque : 73Nm(Metric) 54lb-ft(English system)



NL12-0057b



2656

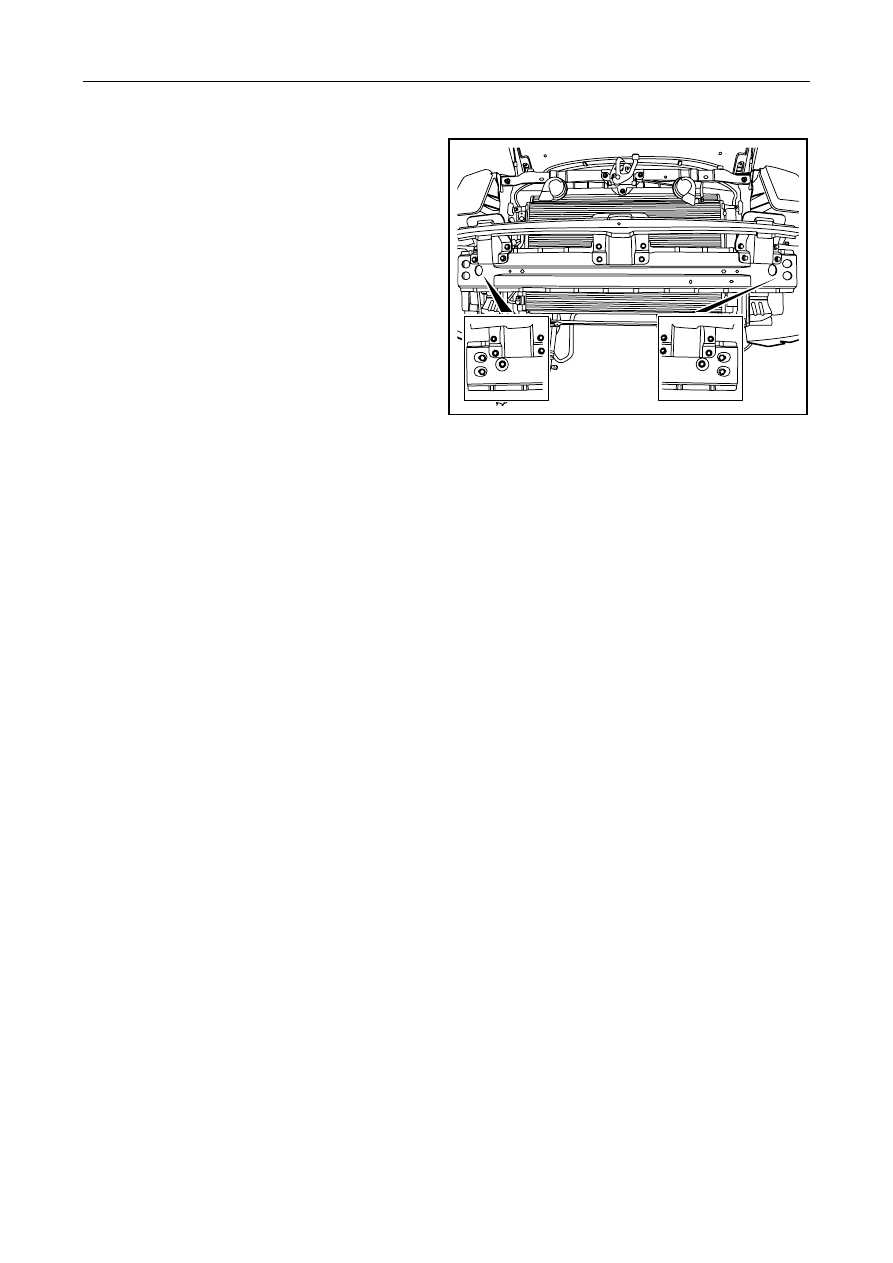

2.   Install 6 fixing bolt of front horizontal beam

body.

Torque : 73Nm(Metric) 54lb-ft(English system)

3.    Install front bumper.



NL12-0056b

2657




12.4.3.3 Rear bumper replacement

Warning!

Warning: Refer to "Warning on Battery Disconnection" in "Warnings and Precautions".

Dismantlement Procedure

1.   Disconnect the battery negative cable. Refer to

2.11.8.1 Battery Cable Disconnection/Connection
Procedures.

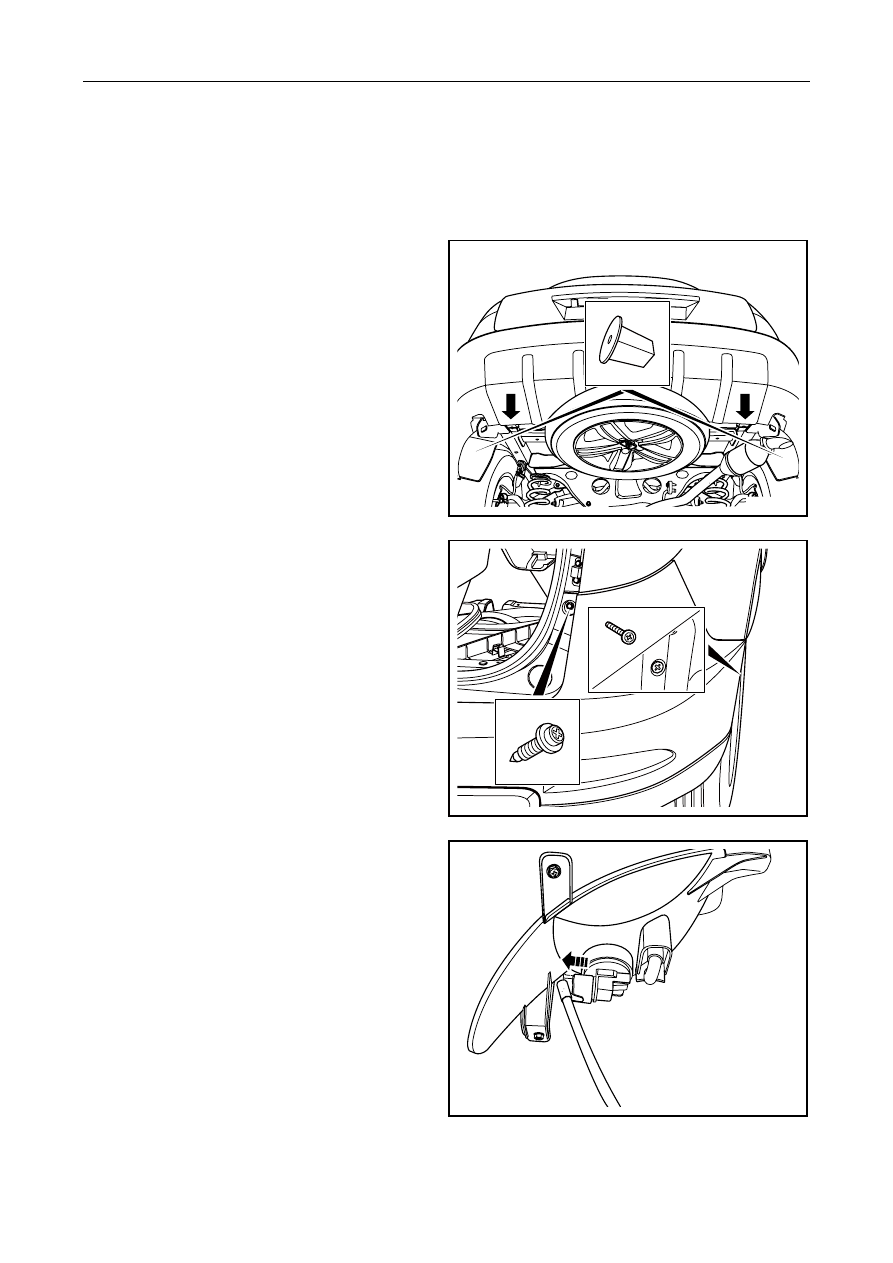

2.    Dismantle 2 screws and 2 buckles under the rear

bumper.



NL12-0058b

3.    Dismantle 2 screws respectively on left and right

sides of the upper section of rear bumper.

4.   Detach the rear bumper from the installation

bracket.



NL12-0059b

5.    Disconnect the harness connectors of the left and

right rear fog lamps.



NL12-0060b

2658
