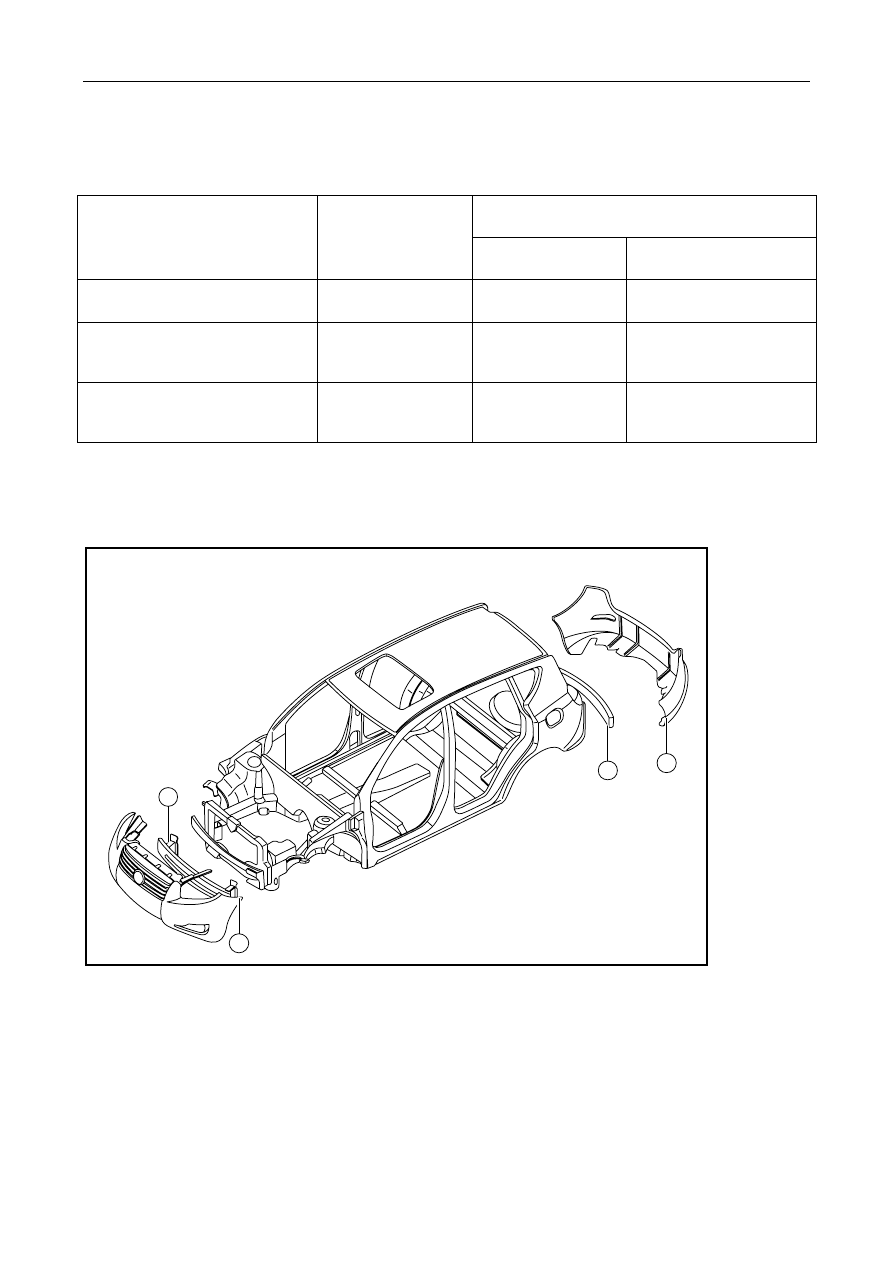

12.4 Bumper

12.4.1 Specification

12.4.1.1 Fastener specifications

Torque Range

Fastener Name

Model

Metric (NM)

English system (lb-ft)

Front bumper device

M6×20

7-9

5.2-6.7

Left right mounting support of

front bumper

M6×20 7-9

5.2-6.7

Right installing support assembly

of rear    bumper

ST4 . 8×16

4 - 6

2.9 - 4.4



12.4.2 Part position

12.4.2.1 Component position

NL12-1022b

2

1

3

4



1.   Front bumper assembly

2.  Front cross beam assembly





3.  Rear cross beam assembly

4.    Rear bumper assembly





2651




12.4.3 Dismantle and install

12.4.3.1 Front bumper replacement

Dismantlement Procedure

Warning!



Warning: Refer to Warning on Battery Disconnection
in Warnings and Precautions.

1.   Disconnect the battery negative cable. Refer to

2.11.8.1 Battery Cable Disconnection/Connection
Procedures.

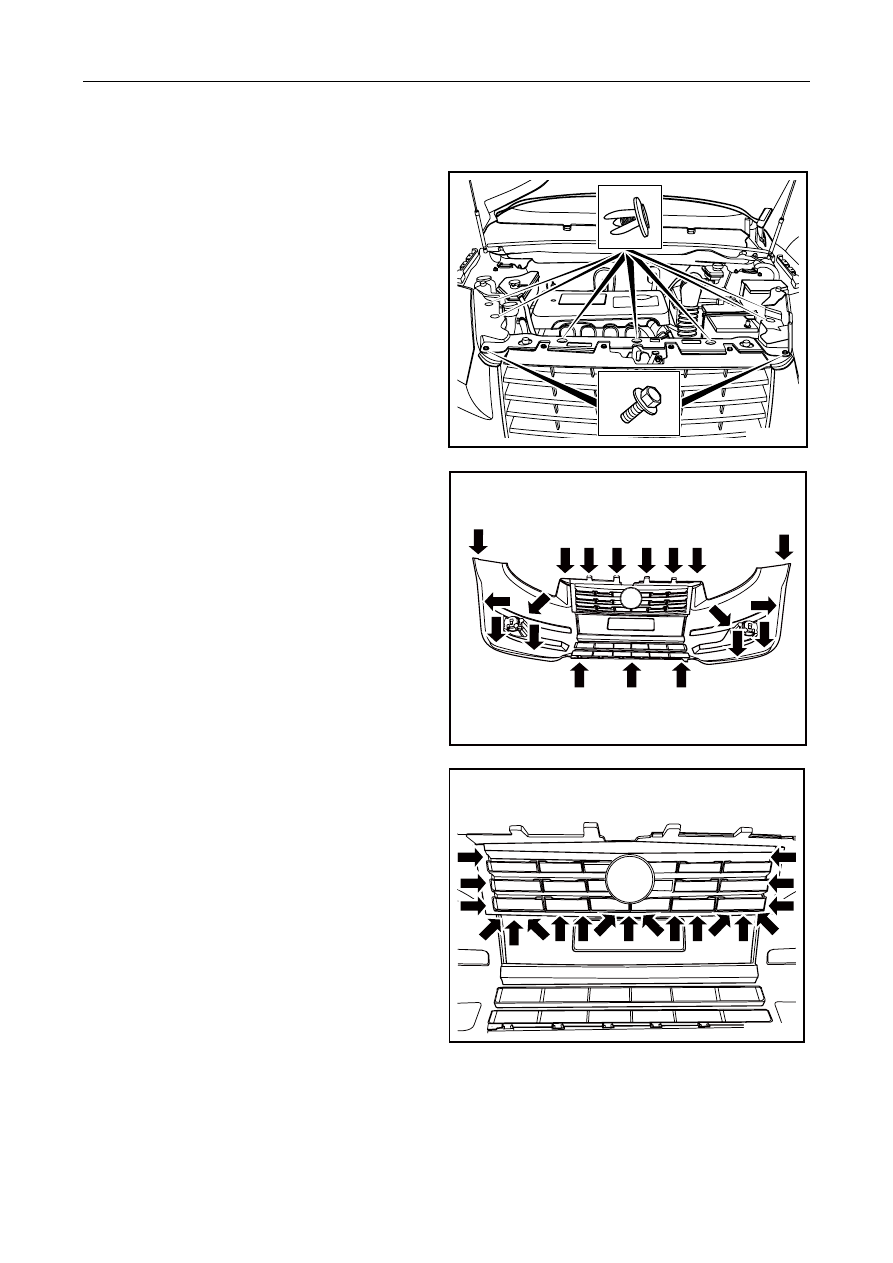

2.    Dismantle upper trimming plate of front bumper.

NL12-0051b

3.    Dismantle left and right and bottom screws.

4.   Dismantle front bumper.

5.    Disconnect the harness connector of the front fog

lamp.

6.  For dismantlement of the front fog lamp

assembly, refer to

11.3.8.4 Replacement of Front

Fog Lamp.

7.    Dismantle the front bumper fog lamp housing.



NL12-0052b

8.  Dismantle the radiator grille fixed by 19

clamping tongues.



NL12-0053b



2652






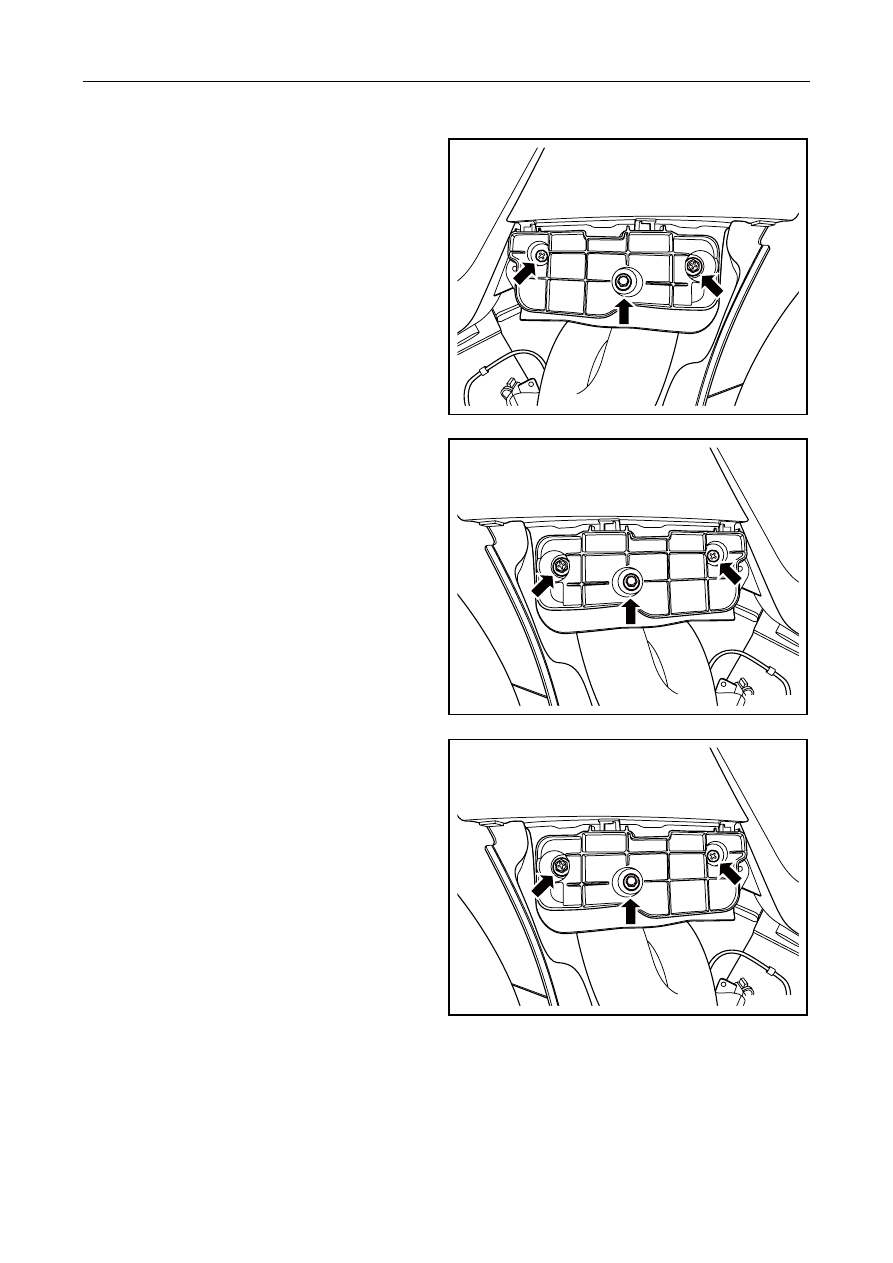

9.   Remove 1 fixing bolt and 2 screws of the right

bracket of the bumper.



NL12-0054b

10.  Dismantle 1 fixing bolt and 2 screws on left

bracket of bumper.



NL12-0055b

Installation Procedure:

Notes:

Fixed buckle must be replaced by new part.

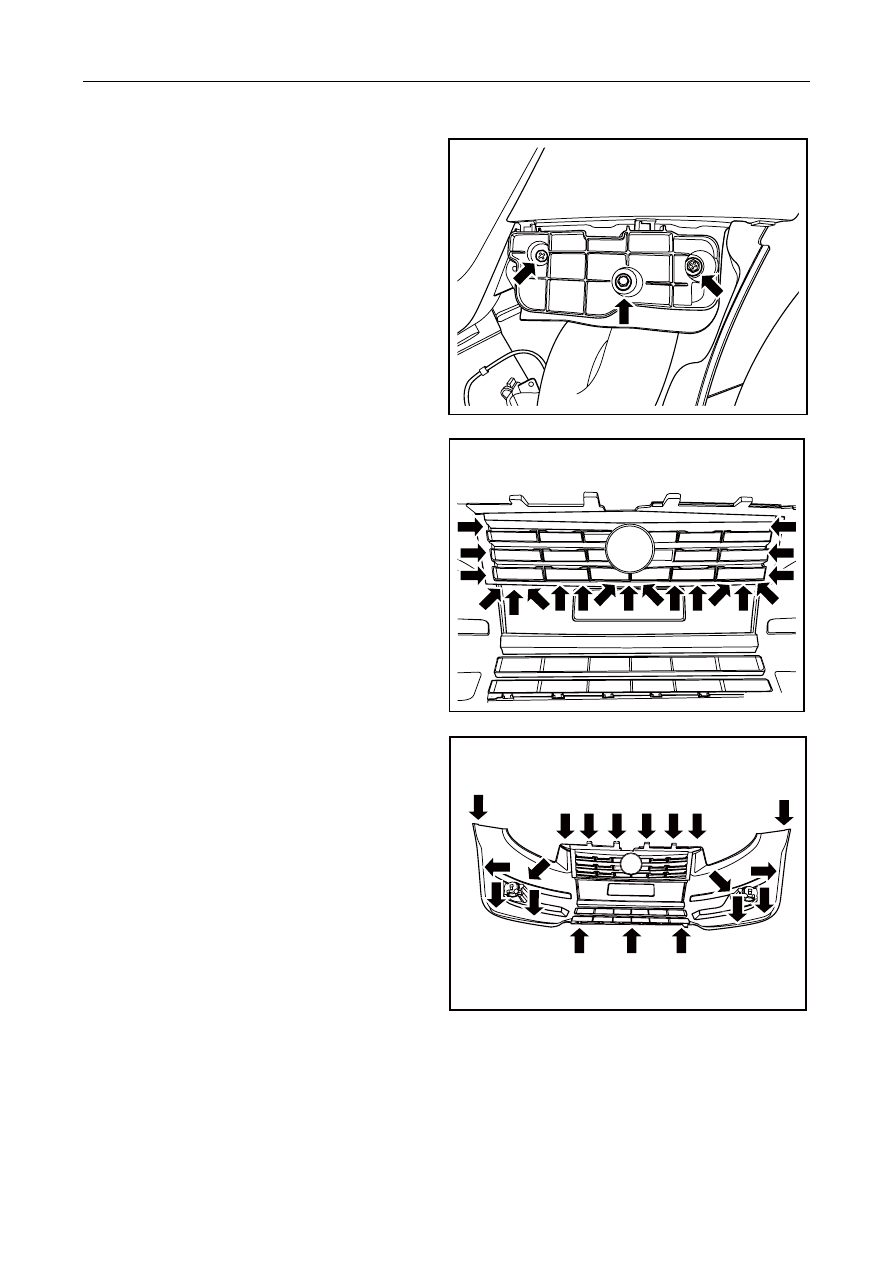

1.  Install bracket on left side of bumper.

Torque: 8 Nm (Metric) 5.9 lb-ft (English system)

NL12-0055b



2653






2.  Install right bracket of bumper.

Torque: 8 Nm (Metric) 5.9 lb-ft (English system)



NL12-0054b

3.    Install grille of radiator onto front bumper.



NL12-0053b

4.    Install fog lamp shield of front bumper.

5.    Install the front fog lamp assemblies.

6.   Connect the harness connector of the front fog

lamp.

7.    Install front bumper.

8.   Install and tighten the screws on both sides and

bottom of the front bumper.

Torque: 8 Nm (Metric) 5.9 lb-ft (English system)

NL12-0052b



2654
