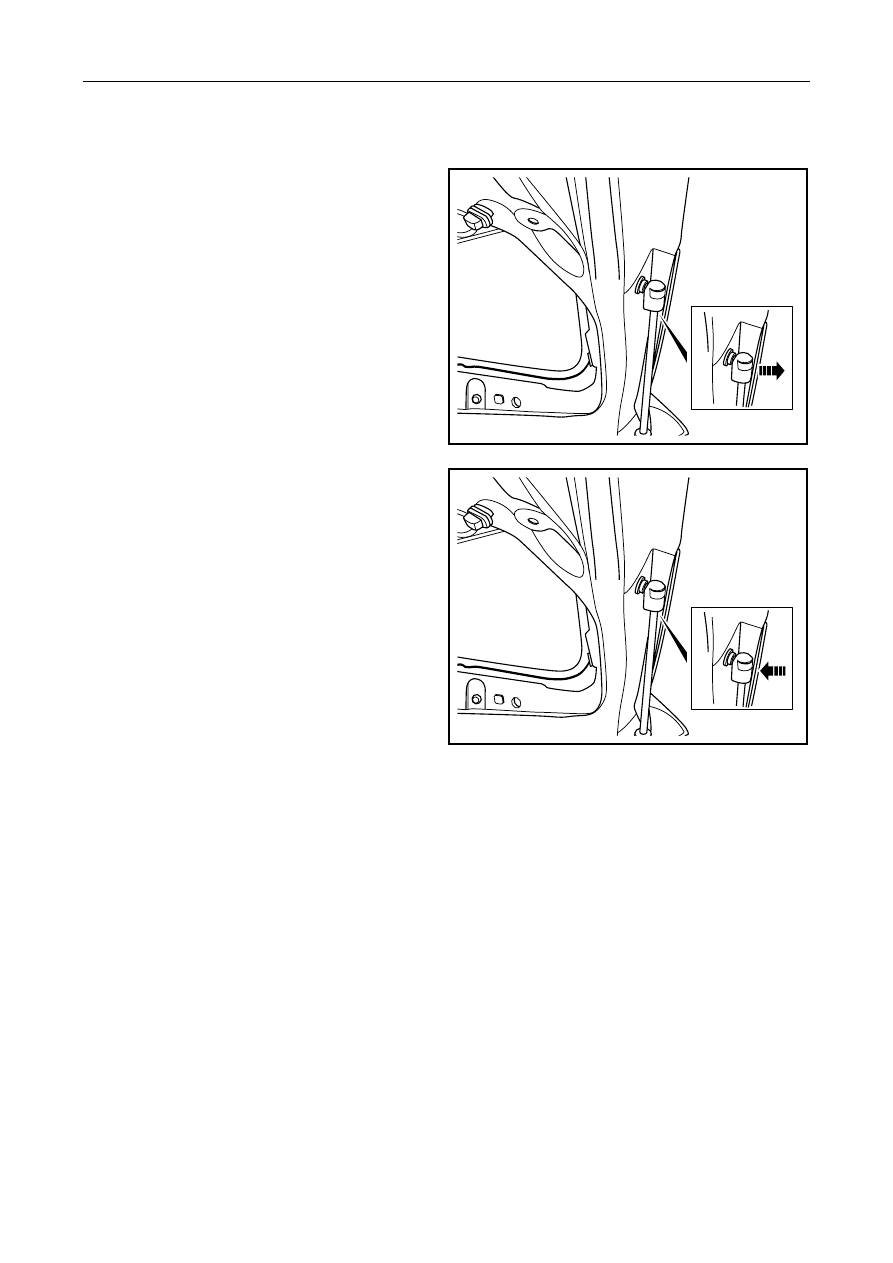

12.3.3.2 Back-door gas spring replacement

Dismantlement Procedure:

1.    Turn on and support back-door.

2.    Install snap ring on air spring ball seat, and use

flat screwdriver to pry up some height, and then
push out air spring ball seat by force. For lower
ball seat, the method is the same.

3.    Dismantle back door air spring.



NL12-0107b

Installation Procedure:

1.   Press ball seats on both sides of back door air

spring back to ball head. Pay attention that ball
seat on rod end of air spring is located on back
door ball head.

2.    Close back door.



NL12-0108b



2643

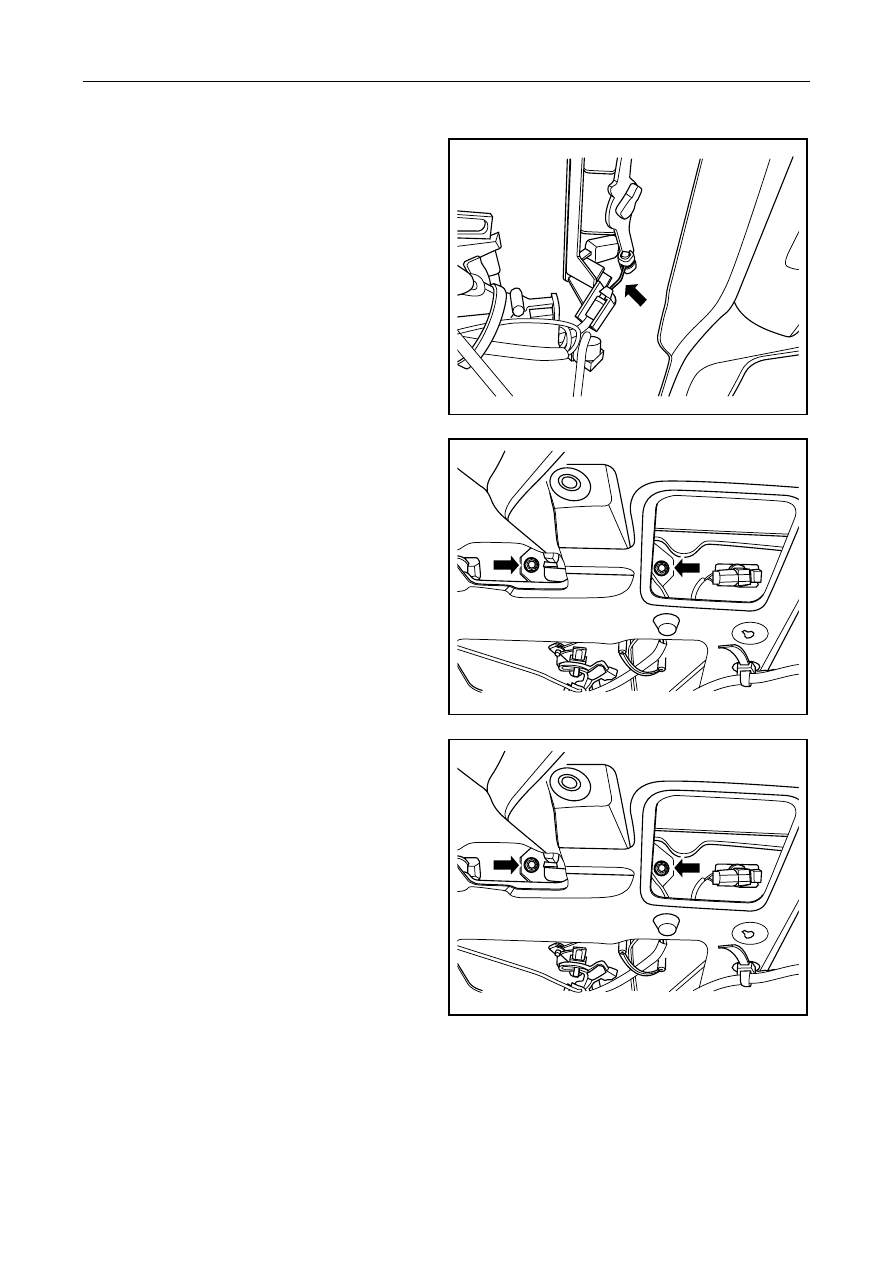

12.3.3.3 Back-door open replacement

Dismantlement Procedure

1.   For removal of the back door interior, refer to

12.9.1.10 Replacement of Back Door Trim Panel.

2.   Remove outer opening handle cable from back

door lock catch.



NL12-0109b

3.   Dismantle 2 fixing nuts of rear back door outer

opening handle.

4.    Dismantle rear back door outer opening handle.



NL12-0110b

Installation Procedure:

1.  Install back door outer opening handle, and

tighten nut.

Torque:10 Nm (Metric) 7.4 lb-ft (English system)

NL12-0110b



2644

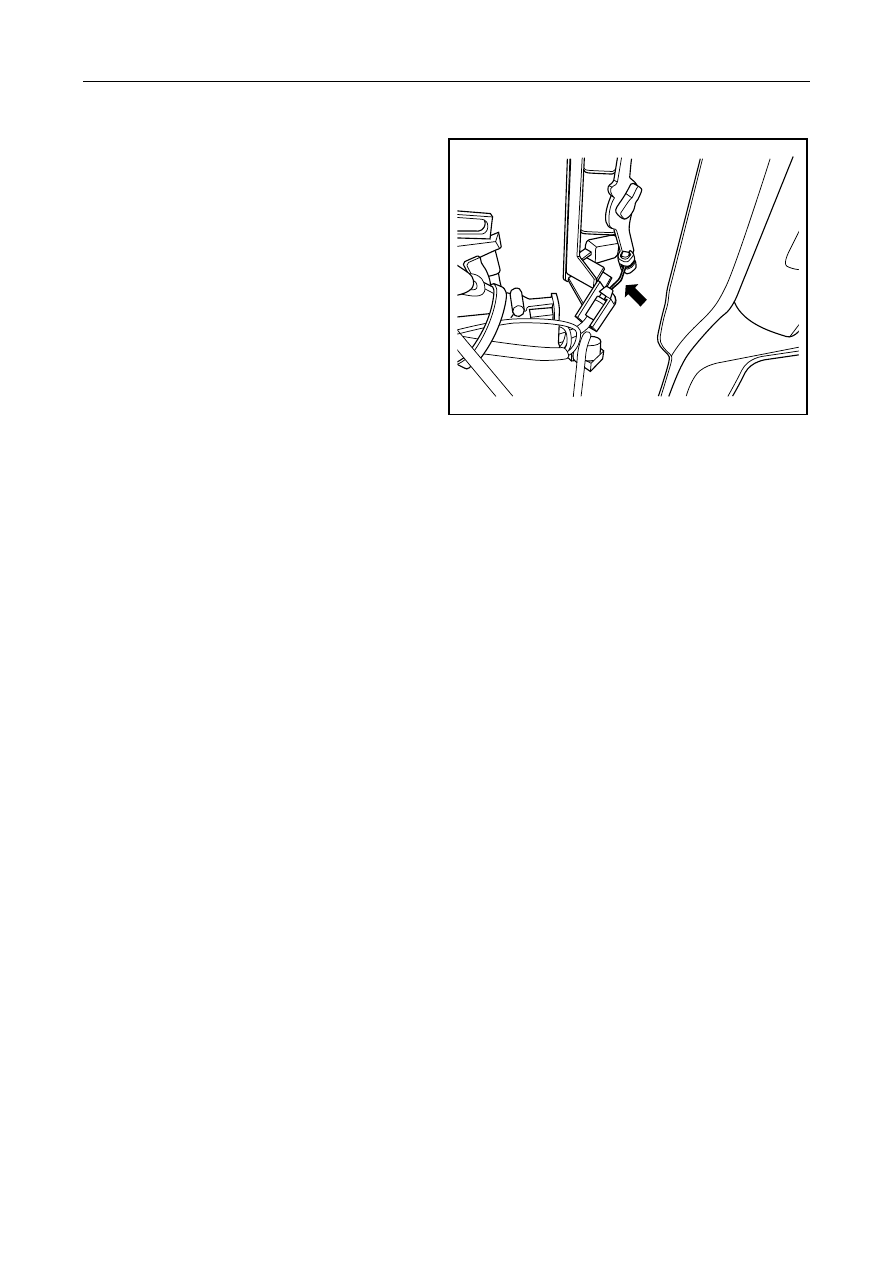

2.    Connect back door outer opening handle cable to

back door lock.

3.    Install the back door interior.



NL12-0109b



2645

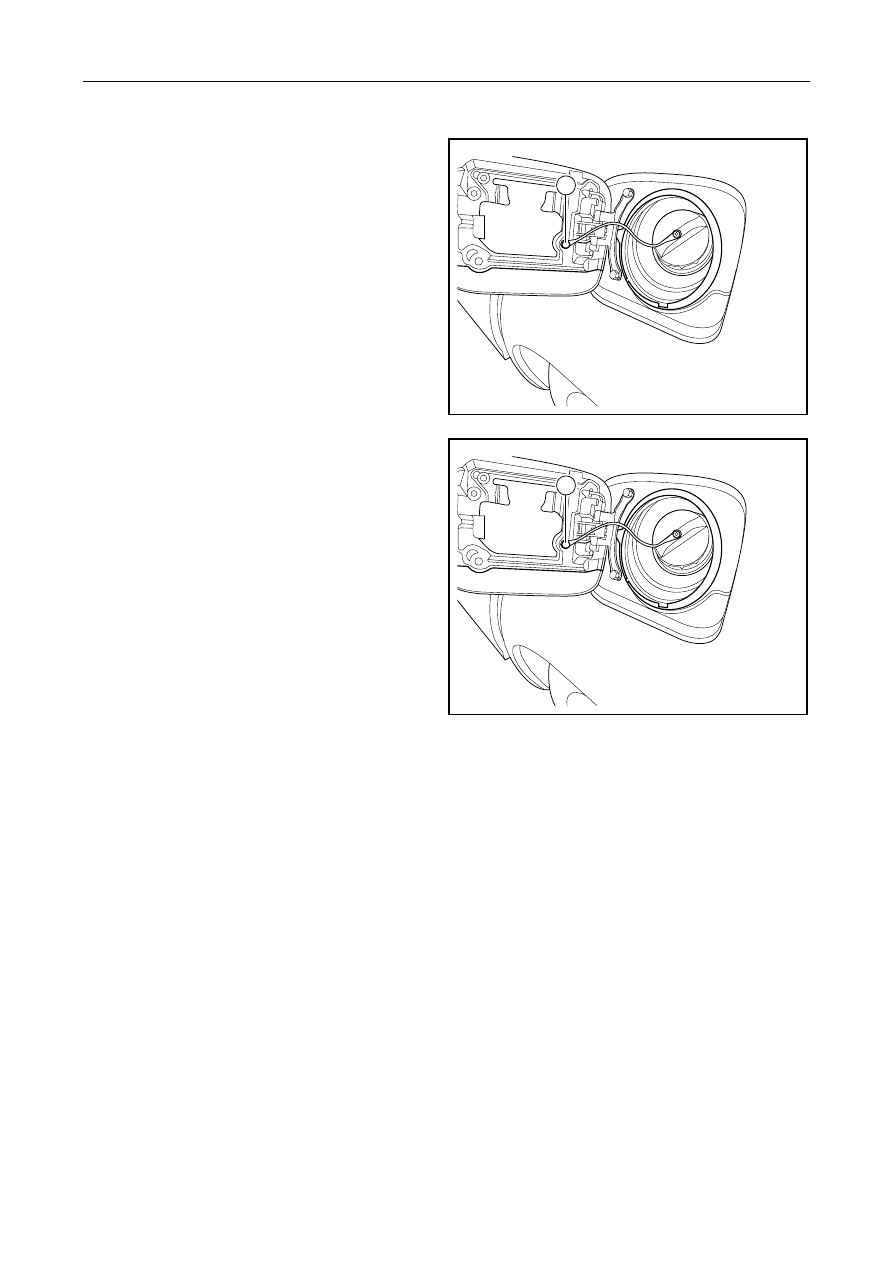

12.3.3.4 Filler cap assembly replacement

Dismantlement Procedure:

1.    Turn on filler cap.

2.    Disconnect limit cable 1 from oil filler cap.

3.    Dismantle fixing ring 2 of oil filling pipe sealing

pad (inside oil pipe sealing pad).

4.   Remove Filler Pipe Gasket 3 and dismantle 2

6×11 Fixing Rivets 4 in the filler cap.

5.    Remove the filler cap.



1

NL12-0111b

Installation Procedure:

1.    Install filler cap, and install two 6×11 fixing rivet

4 on filler cap.

Torque:10Nm(Metric) 7.4lb-ft(English system)

2.    Remove sealing pad 3 of oil filling pipe.

3.    Install fixing ring 2 of oil filling pipe sealing pad

(inside oil pipe sealing pad)

4.    Install Limiting Stay 1 onto the filelr cap.

5.    Close the filler cap.



1

NL12-0111b



2646
