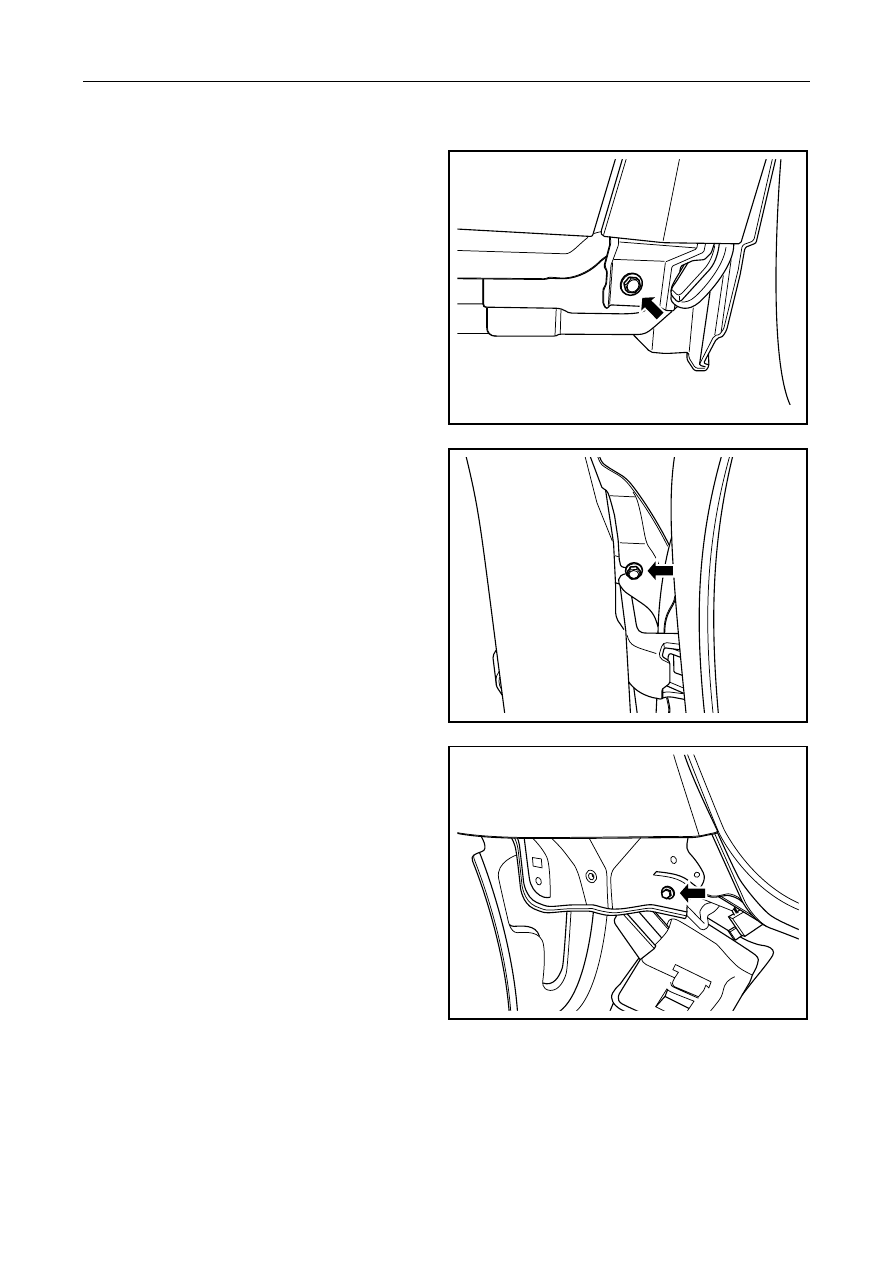

10.  Dismantle fixing bolt in the middle of front

fender side.



NL12-0133b

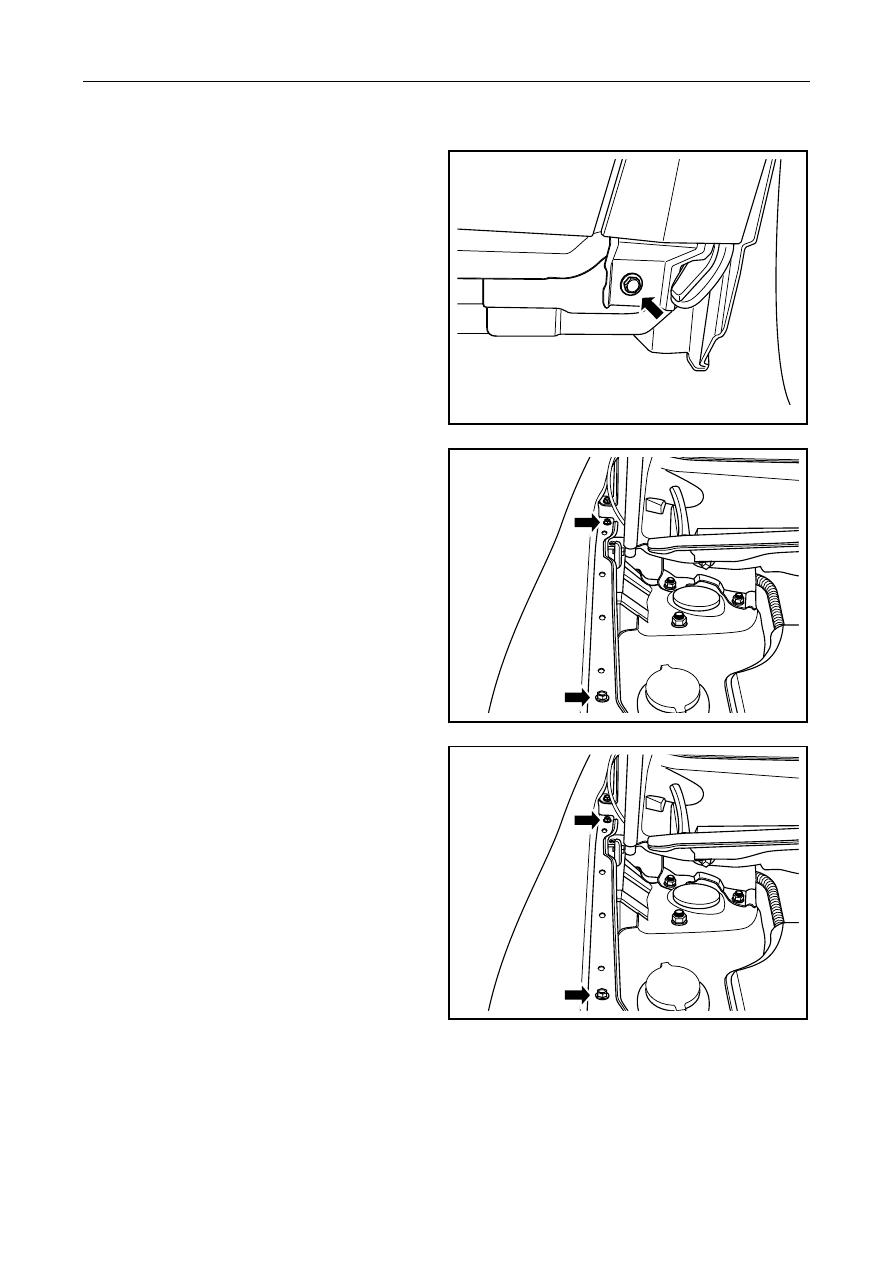

11.  Dismantle front fixing bolt in front of front

fender bumper



NL12-0134b

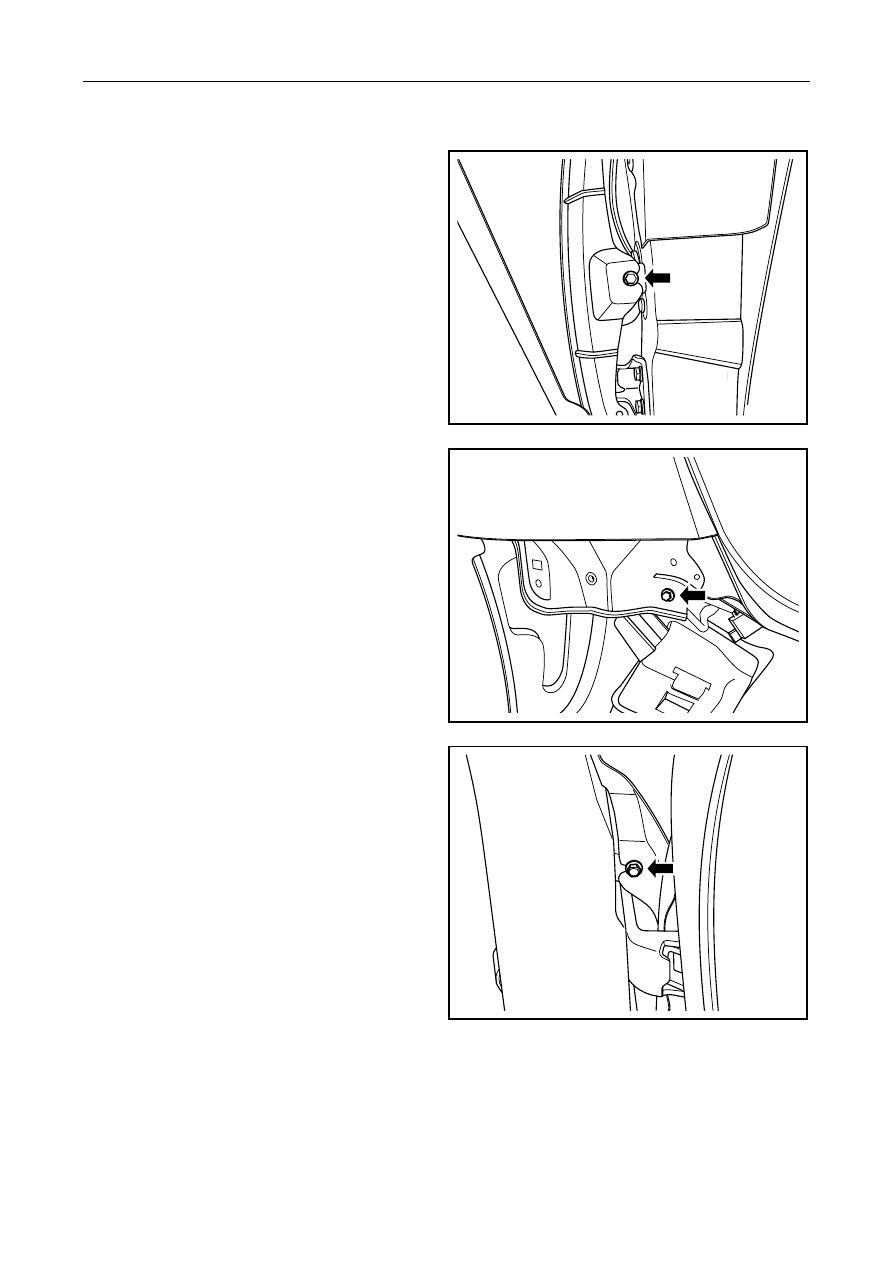

12.  Turn on front door. Dismantle upper fixing bolt

on the side face of front fender.



NL12-0135b

2635






12.   Dismantle lower fixng bolt of front fend side.



NL12-0136b

14.   Dismantle fixing bolt at the top of front fender.



NL12-0137b

Installation Procedure:

1.  Install front fender and tighten upper fixing bolt.

Torque: 9Nm (Metric system) 6.7lb-ft (English
system)

NL12-0137b

2636

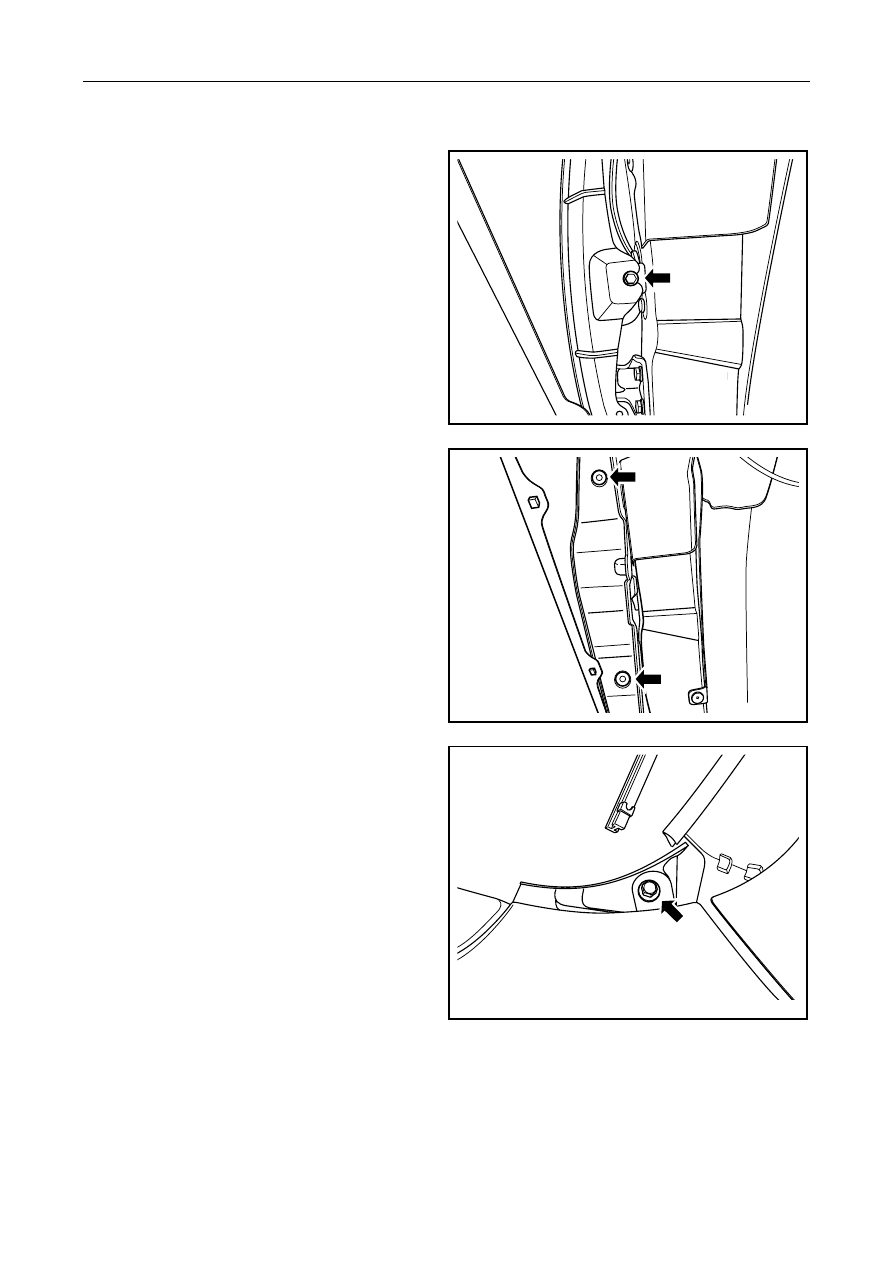

2.  Install and tighten lower fixing bolt of side

section of front fender.

Torque: 9Nm (Metric system) 6.7lb-ft (English
system)



NL12-0136b

3.    Install and tighten fixing bolt on the upper section

of front fender.

Torque: 9Nm (Metric system) 6.7lb-ft (English
system)



NL12-0135b

4.    Fixing bolt between front fender and bumper.

Torque: 9Nm (Metric system) 6.7lb-ft (English
system)

NL12-0134b

2637






5.    Install and tighten the fixing bolt in the middle of

the side surface of the front fender.

Torque: 9Nm (Metric system) 6.7lb-ft (English
system)



NL12-0133b

6.  Install the front fender wind board and the

retaining buckle.



NL12-0132b

7.   Install and tighten the front fender fixing bolt

below the ventilation cover plate.

Torque: 9Nm (Metric system) 6.7lb-ft (English
system)



NL12-0131b
