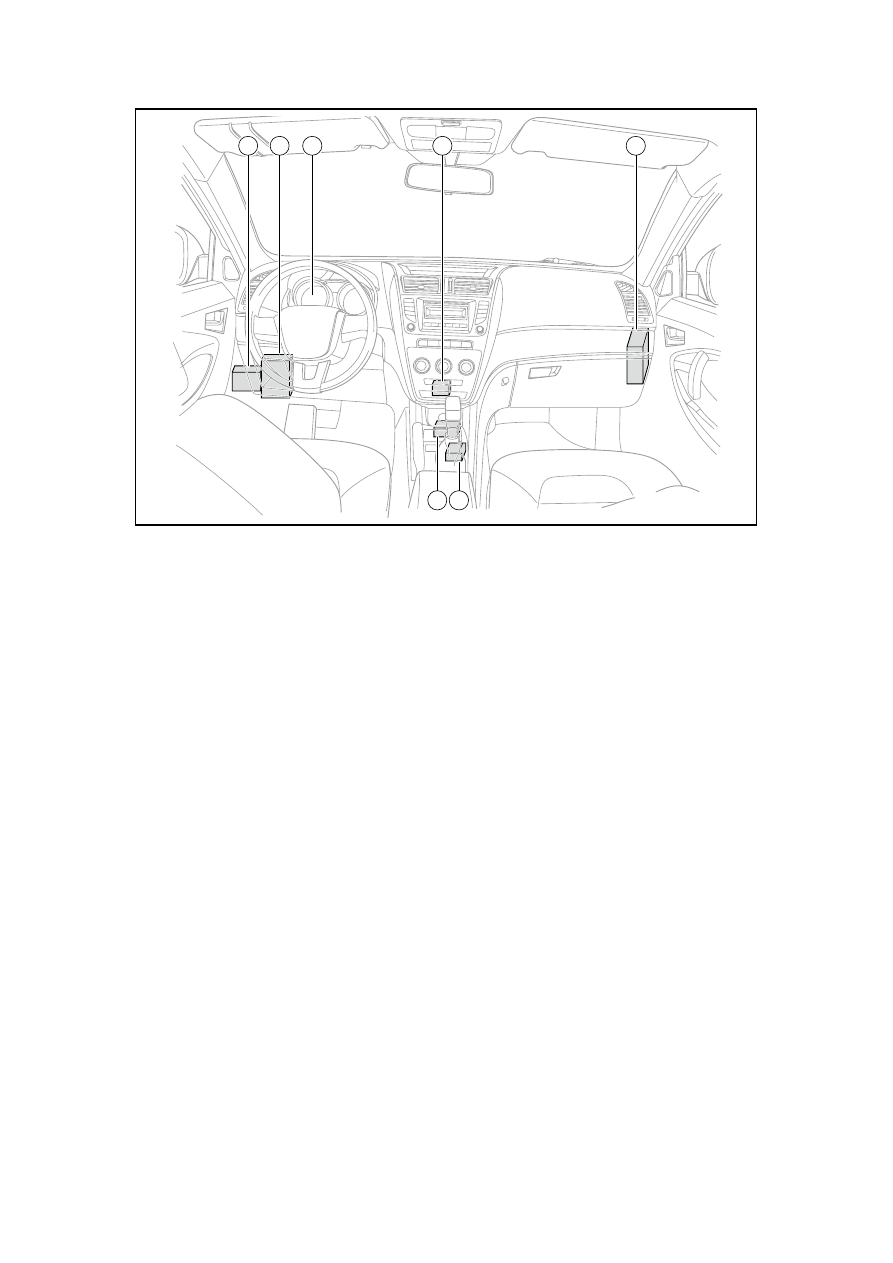

NL11-2231b



1.  Interior fuse relay block

2. Body

control

module

3. Combination

instrument

4.  Engine control module

5. Airbag

control

module

6.  Engine anti-theft control module

































2615

11.16.5 Disassemble drawings

11.16.5.1 Trouble diagnostic communication link (without CAN)

NL11-2233b

6

8

7

5

4

3

2

1

9

10

11

12

13

14

15

16

0.5O/Y

0.5Gr/P

0.5B



1. PIN

4—ground

2. PIN

7—K-LINE

3.  PIN 16—power supply





2616

11.16.5.2 Trouble diagnostic communication link (with CAN)

6

8

7

5

4

3

2

1

9

10

11

12

13

14

15

16

0.5O/Y

0.5G/Br 0.3V/W

0.5G/Br

0.5Y/G

0.5B

0.5Y/B

0.5Gr/P

NL11-0019c



1.  PIN 3—CAN H2

2. PIN

4—ground

3.  PIN 6—CAN H1

4. PIN

7—K-LINE

5.  PIN 11—CAN L2

6. PIN

13—LIN



7.  PIN 14—CAN L1

8.  PIN 16—power supply



2617

11.16.6 Electrical schematic diagram

11.16.6.1 Data communication principle diagram (without CAN)

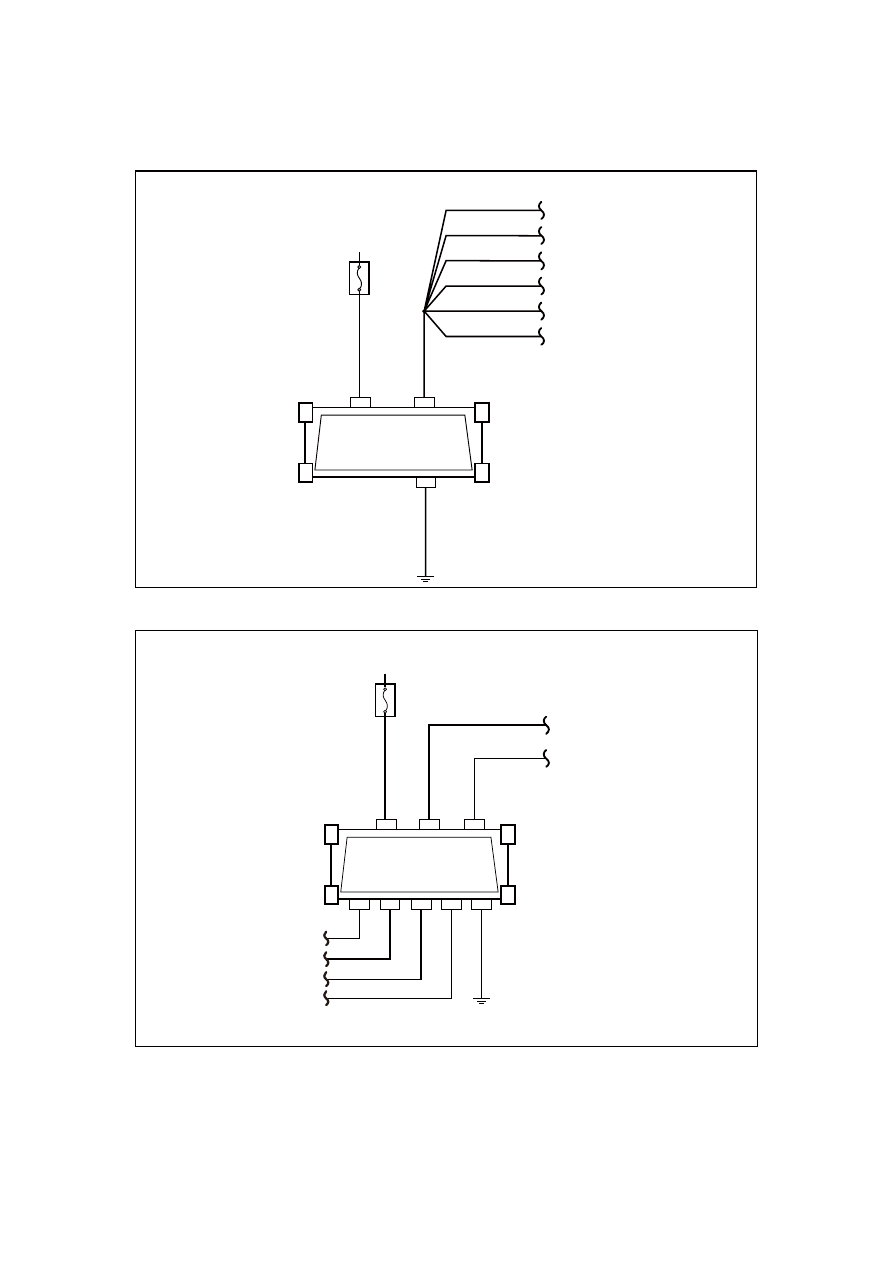

NL11-2232b

IP12

IP12

IP12

16

7

4

至TPMS
IP31-4

至BCM
IP50-15

至组合仪表
IP10-10

至ABS
模块CA13-17

至SRS
IP15-6

DLC

10A

IF

02

至芯片防盗模块
IP24-7

IP+B



11.16.6.2 Data communication principle diagram (with CAN)

NL11-2233b

IP12

IP12

IP12

16

7

IP12

13

4

IP12

14

IP12

6

IP12

11

IP12

3

至BCM
IP50-15

DLC

10

A

IF

0

2

至芯片防盗模块
IP24-7

IP+B

CAN H

CAN L

CAN H

CAN L



To TPMS IP31-4

To SRS IP15-6

To BCM IP50-15

To Combination
instrument IP10-10
To ABS module
CA13-17

To Chip anti-theft
module IP24-7

To Chip anti-theft
module IP24-7

To BCM IP50-15

2618
