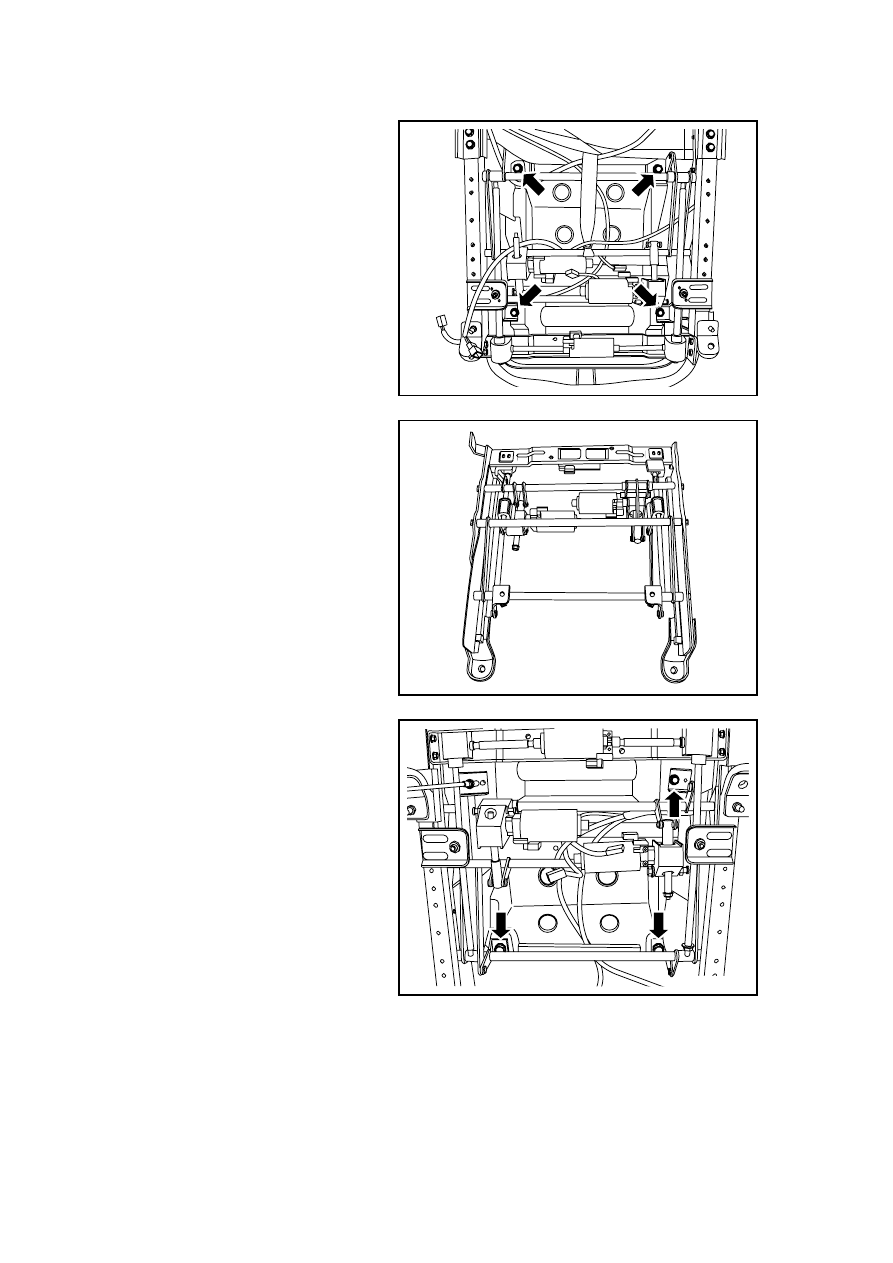

6.  Remove the fixing bolt between

the regulator assembly and the
seat bottom.

NL11-0416b

7.  Extract the power seat regulator

assembly.

NL11-0417b

Installation procedure:

1. Install electric seat adjuster

assembly.

2.  Install fixing bolt of adjuster and

bottom bracket of seat.

Torque: 26Nm (Metric) 19.2 lb-ft
(English system)

NL11-0418b

2515

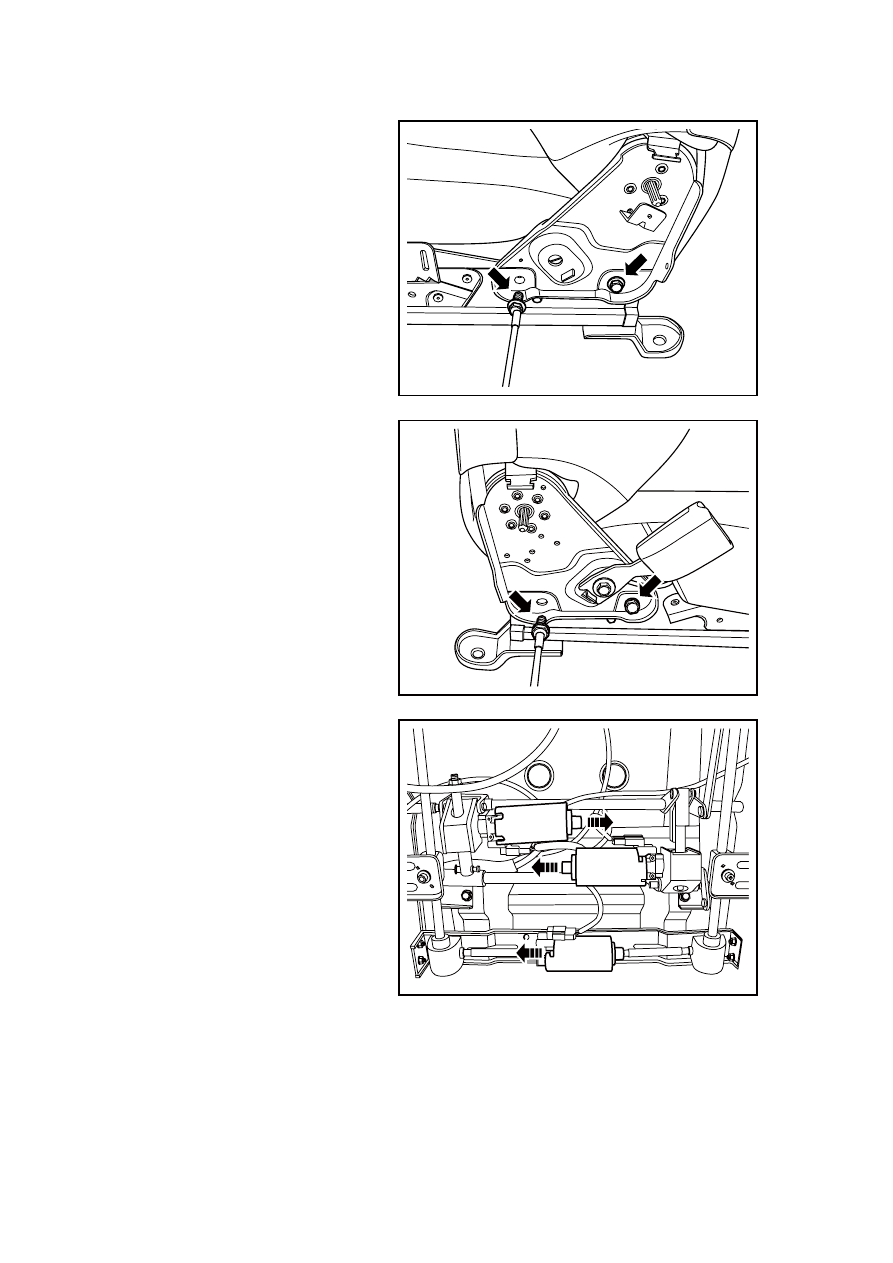

3.  Install left fixing bolt and tighten

it.

Torque: 45 Nm (Metric) 33.3 lb-ft
(English system)

NL11-0419b

4.  Install right fixing bolt and

tighten it.

Torque: 45 Nm (Metric) 33 . 3 lb-ft
(English system)

NL11-0420b

5.  Connect the harness connector of

the regulator motor.

6.  Install the side trim panel.

7.  Install the power seat.

NL11-0421b

2516

11.9.8.4 Power seat backrest replacement

Dismantlement procedure

1.  For dismantling of electric seat,

refer to 11.9.8.1 Replacement of
front electric seat.

2.  For dismantling of seat side

trimming plate, refer to 11.9.8.2
Replacement of seat side
trimming plate.

3.  For dismantling of electric seat

adjusting motor assembly, refer
to 11.9.8.3 Replacement of
electric seat adjuster assembly.

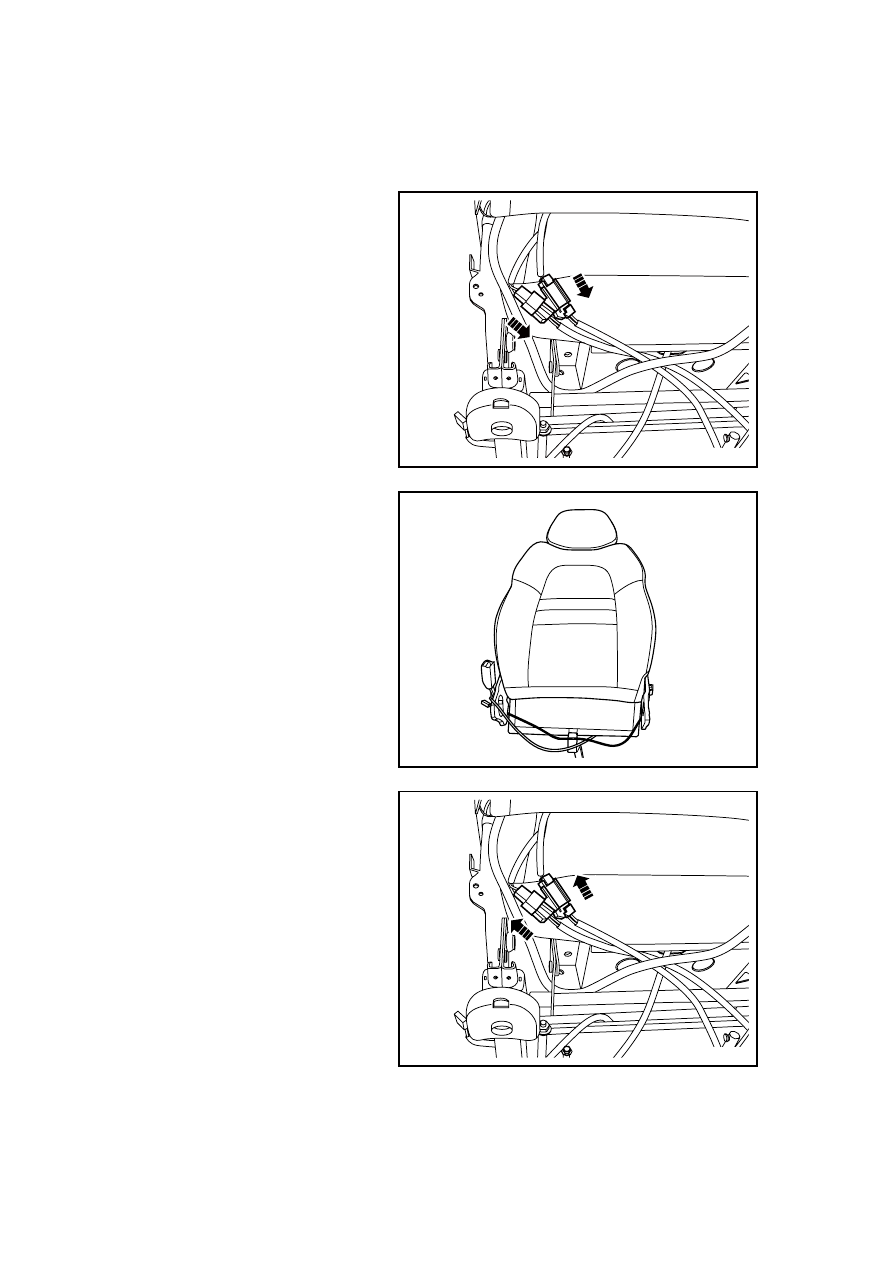

4.

Disconnect wire harness
connector of seat backrest.

NL11-0422b

5.  Remove the seat back.

NL11-0423b

Installation procedure:

1. Install

seat

backrest.

2.  Connect seat backrest wire harnes

connector.

3. Install electric seat adjuster

assembly.

4.  Install trimming plate on seat

side.

5.  Install the power seat.

NL11-0424b

2517

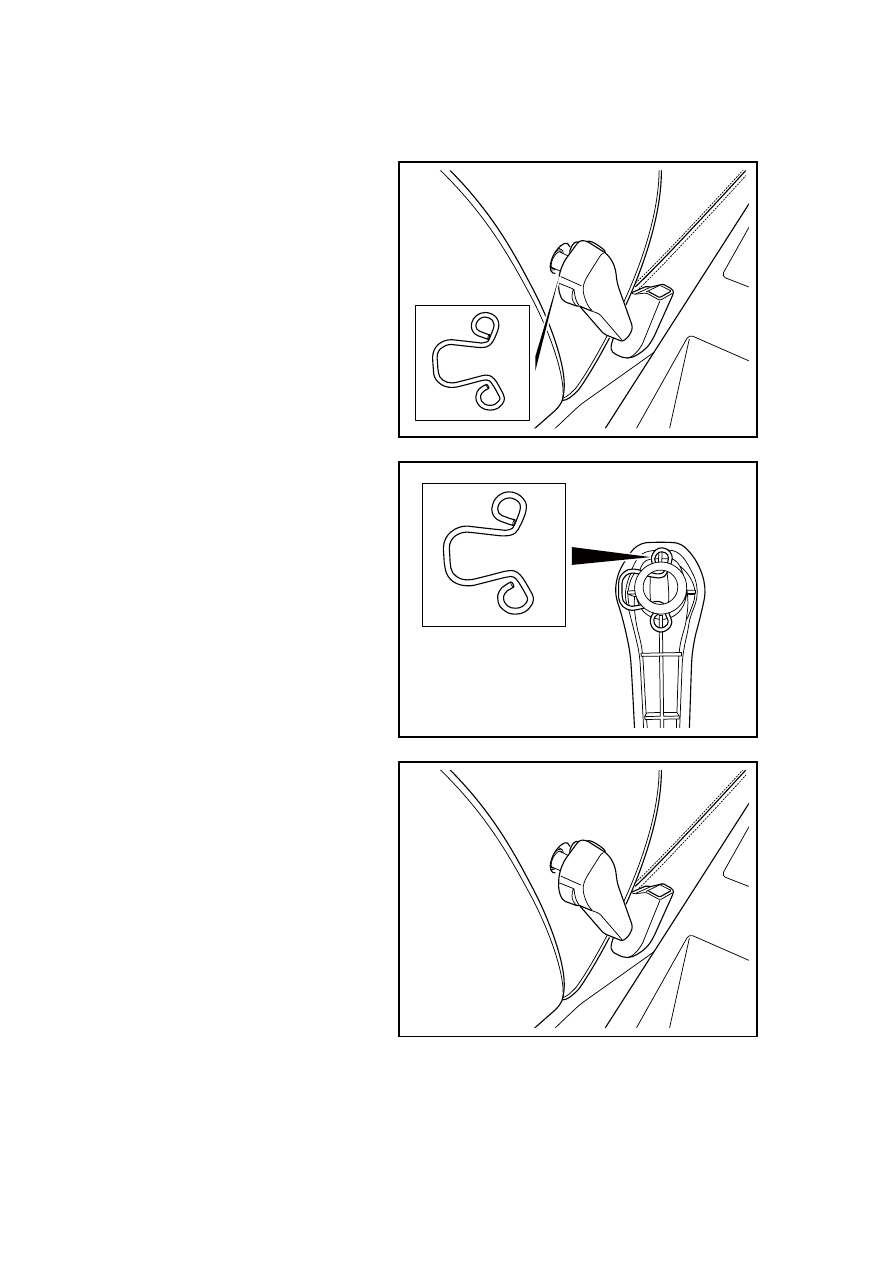

11.9.8.5 Front seat waist support knob replacement

Dismantlement procedure

1.  Unscrew seat waist support

adjusting handle fixing snap ring.

2.  Take out waist support adjusting

handle.

NL11-0425b

Installation procedure:

1.  Install fixed snap spring of seat

waist support adjusting handle.

NL11-0426b

2. Install seat waist support

adjusting handle

NL11-0427b

2518
