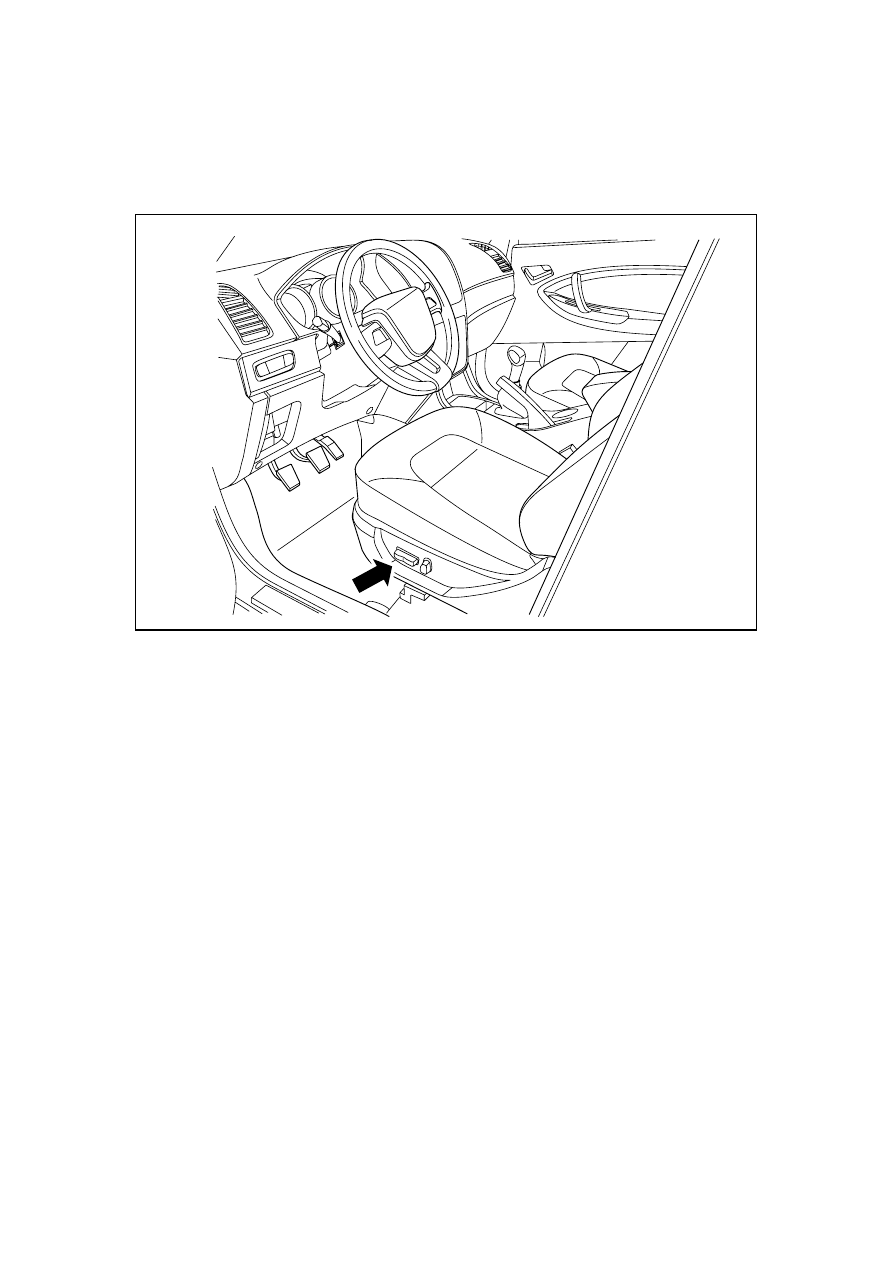

11.10.4 Part position

11.10.4.1 Component position

Power seat adjusting switch

NL11-2167b



2495



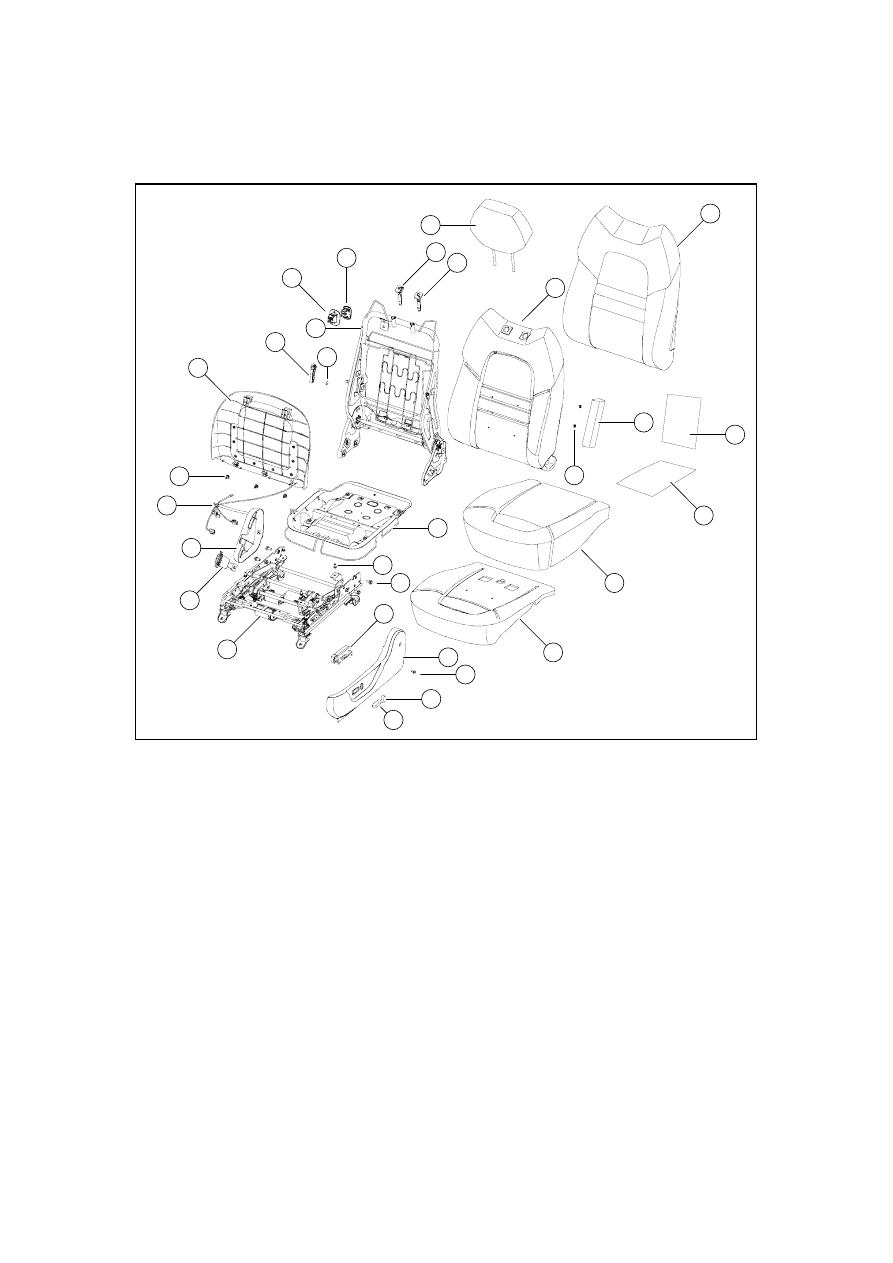

11.10.5 Disassemble drawings

11.10.5.1 Disassemble drawings

6

9

24

21

17

18

19

23

27

28

29

14

13

12

8

1

7

10

11

20

4

5

3

2

16

15

22

25

26

30

NL11-2169b



1. Headrest

assembly.

2. Back

surface

assembly.

3.  Back cotton assembly
4.  Head restraint plastic-rubber socket A
5. Headrest plastic rubber socket b

assembly

6. Hook

assembly

7. Fixing

seat

8.  Back iron table assembly
9. Handle

spring

10.  Adjusting handle for back straight
11.  Plastic back plate assembly
12.  Back plate buckle.
13.  Left inside guard cover
14. Harness assembly
15. Safety belt buckle

16. Sliding plate & lifting mechanical

assembly

17.  Seat frame assembly
18.  Hexagon gasket bolt M8
19.  Hexagon gasket bolt M10
20.  Electric switch assembly
21.  Front left side airbag
22.  Lock screw plug of hexagon washer
23.  Seat surface assembly
24.  Seat cotton assembly
25.  Left outer guard cover
26. Cross round head self tapping screw

wiper end

27.  Electric switch button A
28. Power switch button



2496

11.10.6 Electrical schematic diagram

11.10.6.1 Electrical schematic diagram

NL11-2170b



Adjusting switch of

power seat

Heating switch of

power seat

Front/rear adjusting

motor of power seat

Height adjusting motor

of power seat

Backrest adjusting

motor of power seat

Heater of power seat

2497



11.10.7 Diagnostic information and steps

11.10.7.1 Diagnosis descriptions

Refer to 11.10.2 Description and Operation to get familiar with the system functions and operation
before starting system diagnosis, so that it will help to determine the correct diagnostic steps, more
importantly, it will also help to determine whether the situation described by the customer is
normal.

11.10.7.2 Visual inspection

–

Inspect the after-sales optional device which may affect the normal operation of electric seat
system.

–

Inspect components easy to access system to identify whether there is a significant damage
that may lead to the fault.

–

If all electric seat operation is ineffective, it is necessary to inspect and repair power supply
or bad grounding connection or short-circuit faults before diagnosing fault.
