6

Replace the anti-theft indicator.

(a) Replace

anti-theft

indicator

and refer to 11.8.8.2 "Replacement of Anti-theft Indicator".

Confirm the completion of repair.





7

The system is normal.

Next

Yes

The system is normal.

No

2483



11.9.7.6 Anti-theft horn do not work

Circuit diagram:

Circuit diagram refers to 11.12.7.4 Horn Does not Work.

Diagnostic steps:

1

Confirm the body anti-theft system to enter the anti-theft alarm state.

Confirm the body anti-theft system to enter the anti-theft alarm state.



2

Inspect the anti-theft horn.

See 11.11.7.4 Horn Does Not Work.

Confirm whether the anti-theft horn is normal.





3

Inspect the circuit between the BCM and the horn.

(a)  Check if short circuit and cutting circuit exist between BCM wire and horn wire

Confirm whether short circuit or open circuit exists in the circuit between the body anti-theft
module and the horn.



4

Replace the BCM

A.  Replace BCM and refer to Replacement of BCM in 11.8.8.1.

Confirm the completion of repair.



5

The system is normal.

Next

Yes

Repair circuit.

No

No

Replace horn

Yes

No

Start the body anti-theft system to enter
the anti-theft alarm state.

Yes

2484

11.9.8 Dismantle and install

11.9.8.1 BCM replacement

Dismantlement procedure

Warning!

Warning: refer to warning on battery
disconnection in warnings and
precautions.

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

2.  Remove instrument panel. Refer

to 12.8.3.1 Instrument Panel
Replacement.

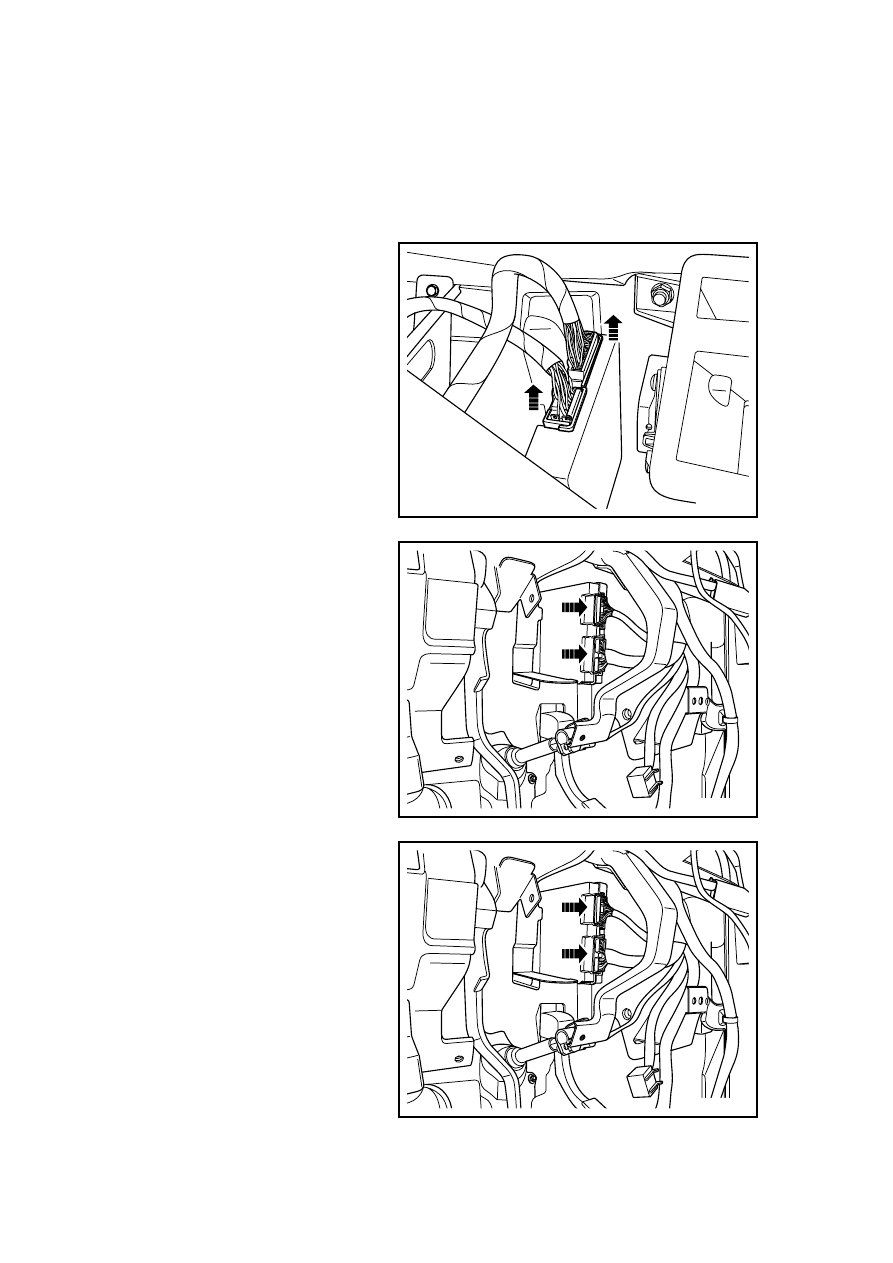

3.  Disconnect BCM upper harness

connector.

NL11-0191b

4.

Disconnect wire harness
connector under BCM.

5. Remove the BCM bracket

retaining bolts.

NL11-0192b

Installation procedure:

1.  Install and tighten BCM bracket

fixing bolt.

Torque: 8Nm(Metric) 6lb-ft(English
system)

Notes:

See "Important Cautions Regarding
Fastening Parts" in "Warnings and
Cautions".

2.  Connect BCM lower wire harness

connector.

NL11-0192b

2485

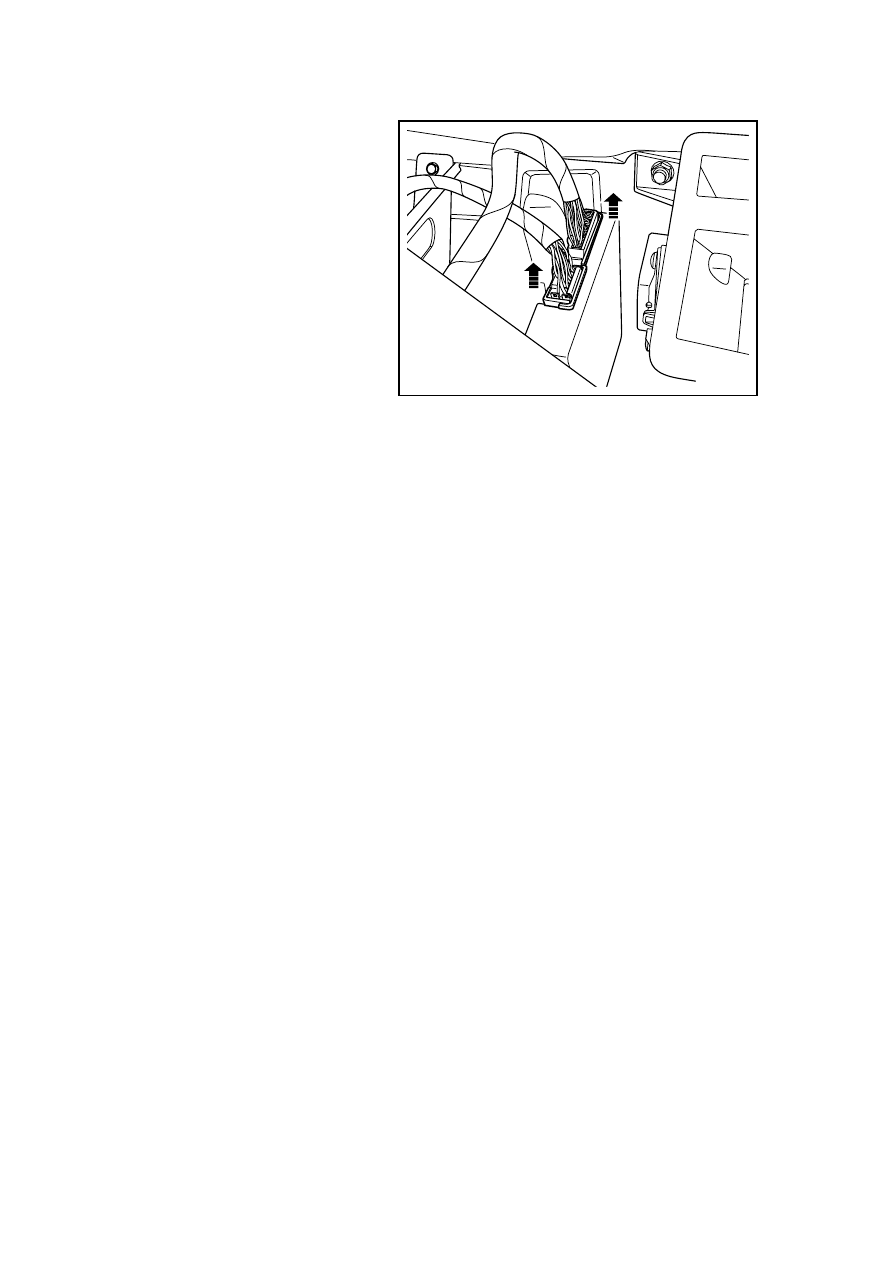

3.  Connect wire harness connector

on the upper of BCM.

4.  Install the instrument panel.

5.  Connect the battery negative

cable.

NL11-0191b



2486
