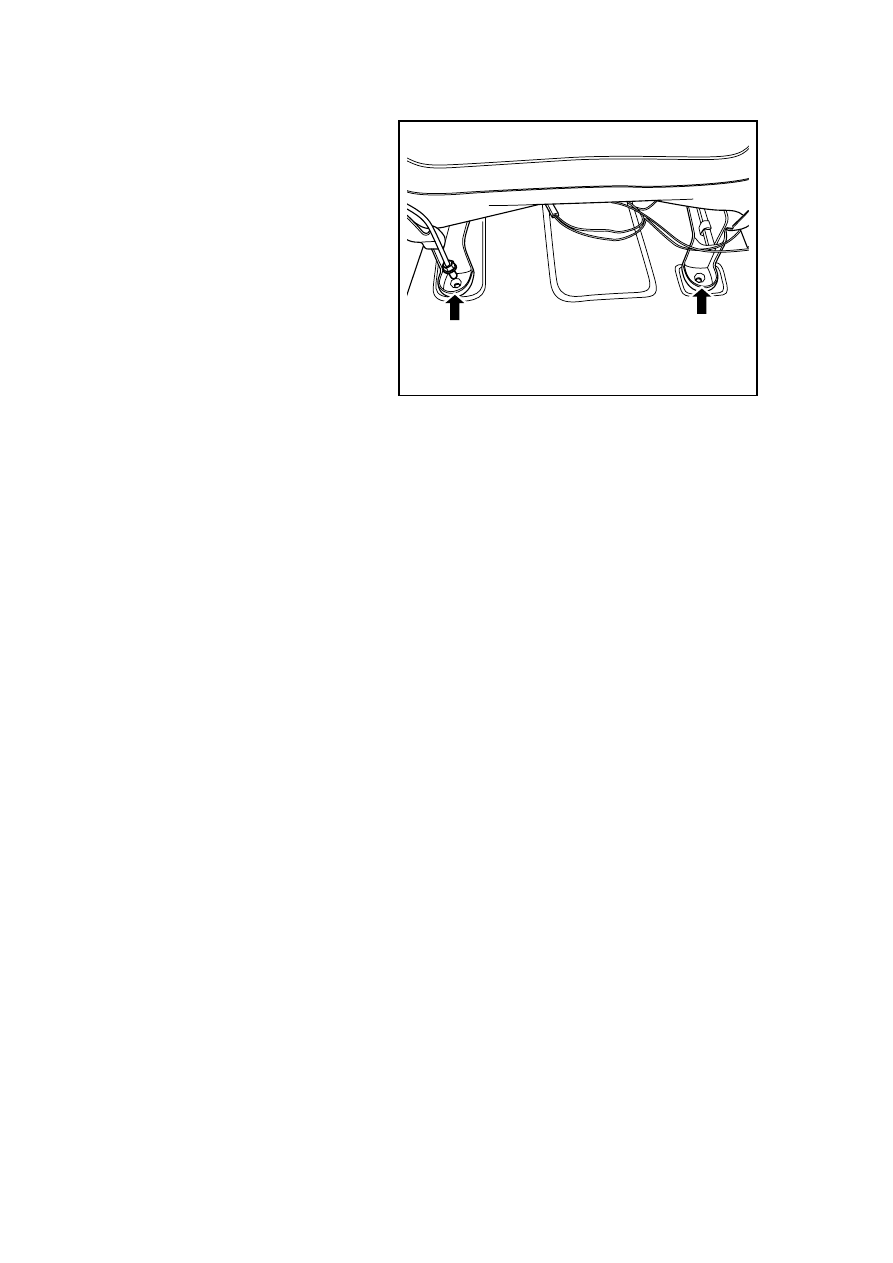

4.  Install fixing bolt on the rear of

electric seat.

Torque: 45Nm (Metric) 33. 3 lb-ft
(English system)

5.  Install the front and rear bottom

protective covers for the power
seat.

6.  Connect the battery negative

cable.

NL11-0408b



2511

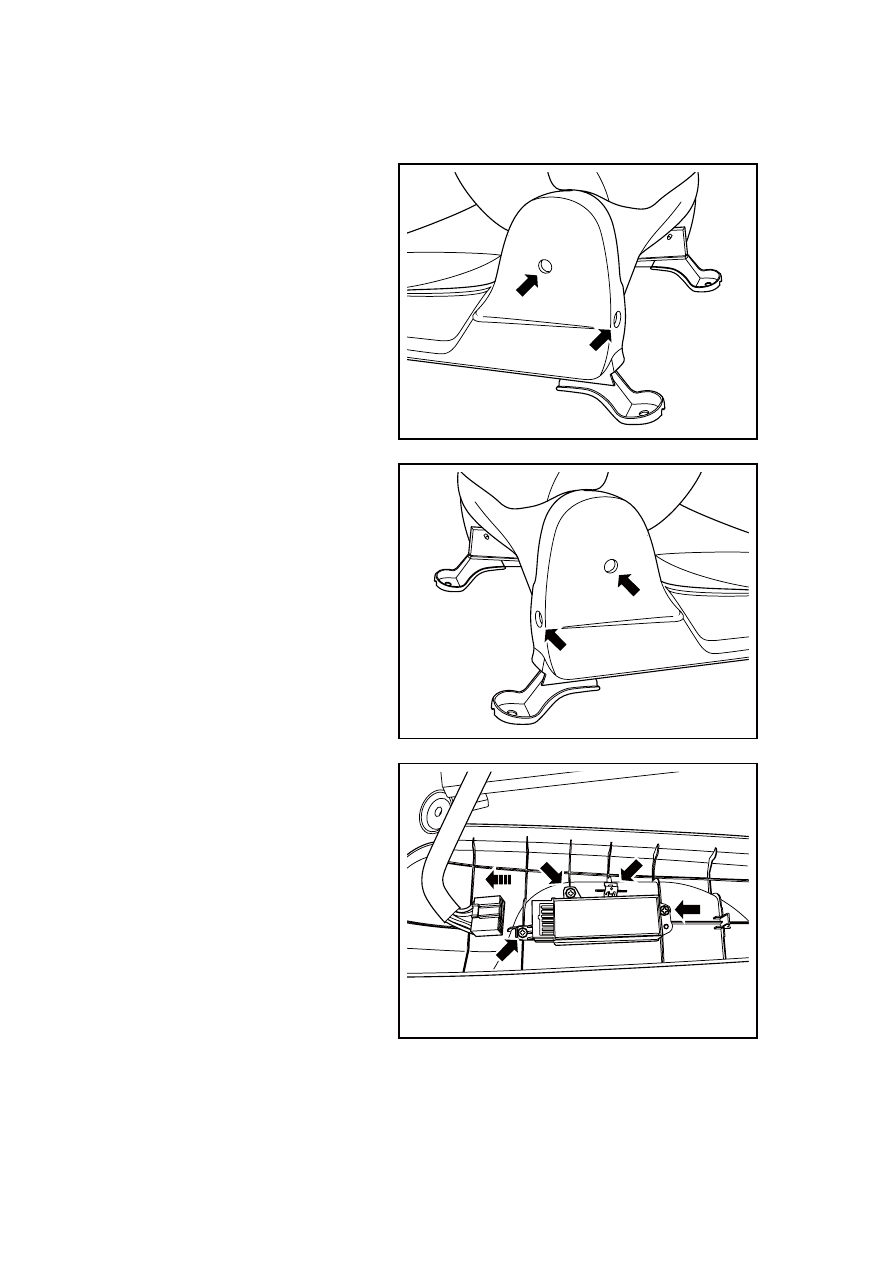

11.10.8.2 Replace seat side trim plate

Dismantlement procedure

1.  For dismantling of electric seat,

refer to 11.9.8.1 Replacement of
front electric seat.

2.  Dismantle screw of left trimming

plate of seat.

NL11-0409b

3. Dismantle screw of right

trimming plate of seat.

NL11-0410b

4.  Disconnect electric seat adjusting

switch wire harness connector.

5. Remove the power seat

adjustment switch.

NL11-0411b

2512

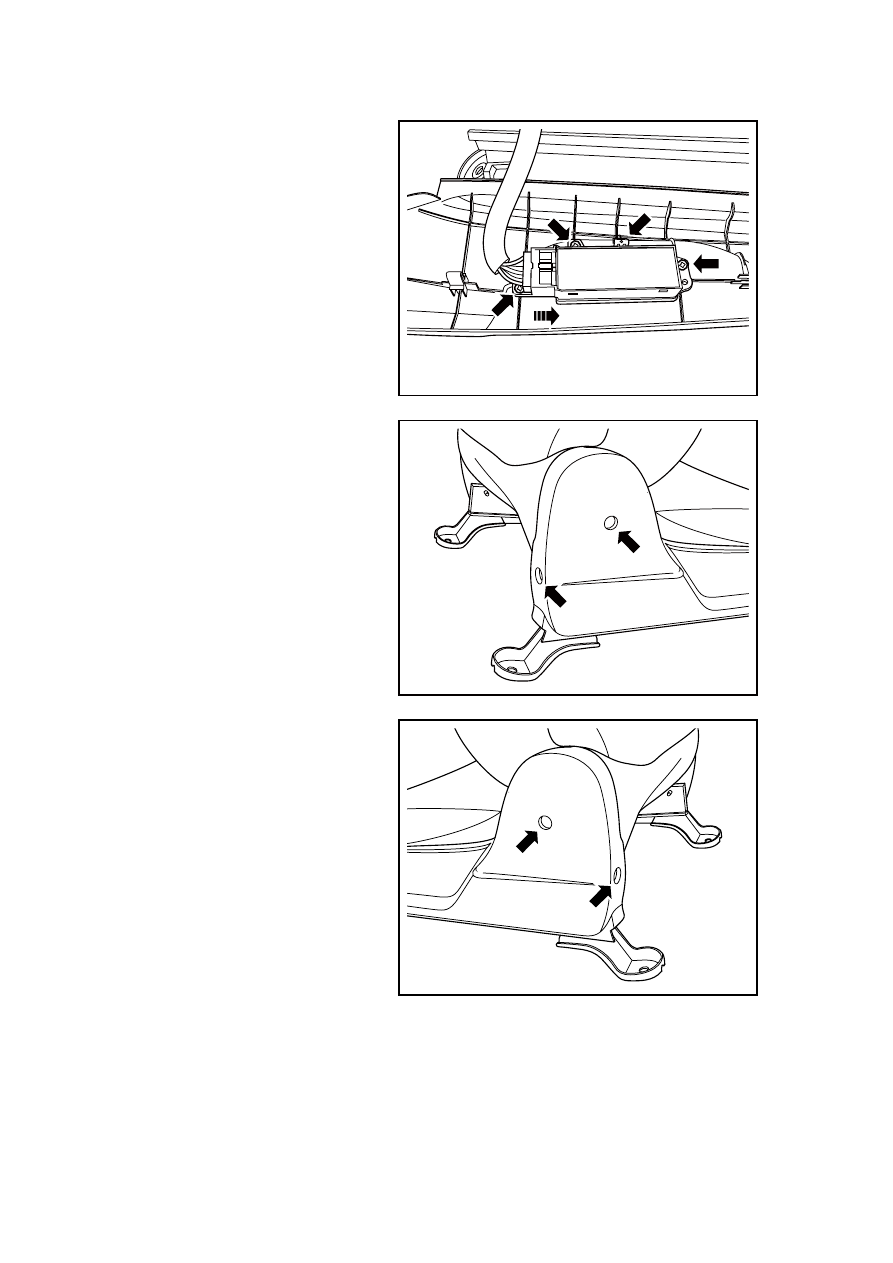

Installation procedure:

1.  Install electric seat adjusting

switch.

2.  Connect electric seat adjusting

switch wire harness connector.

3.  Install and tighten fixing screw of

electric seat adjusting switch.

Torque: 4Nm(Metric) 3lb-ft(English
system)

NL11-0412b

4.  Install trimming plate on right

side of electric seat, and tighten it
with screw.

NL11-0410b

5.  Install and tighten the left trim

panel of the power seat with
screws.

Torque : 4Nm(Metric) 3lb-ft(English
system)

6.  Install the power seat.

NL11-0409b

2513

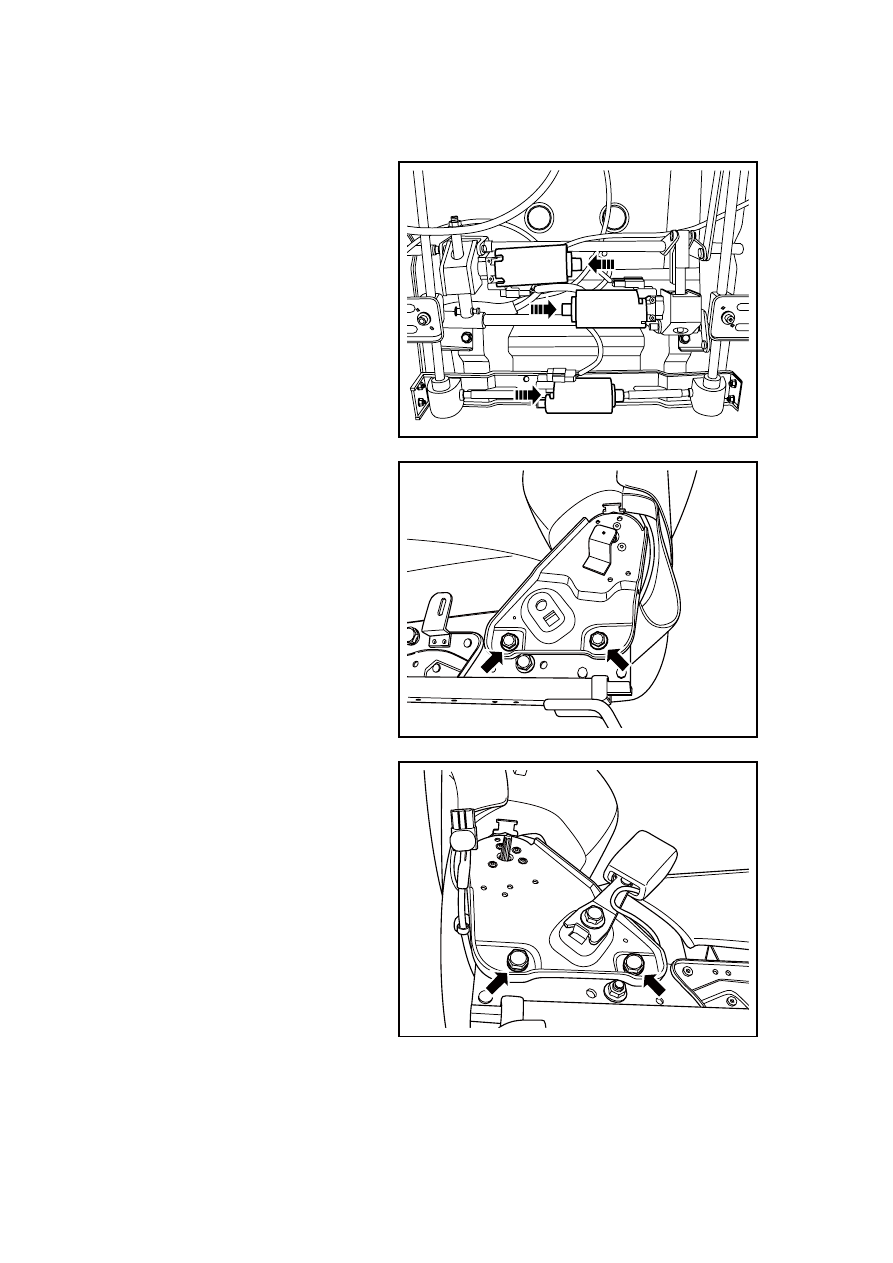

11.9.8.3 Power seat adjuster assembly replacement

Dismantlement procedure

1.  For dismantling of electric seat,

refer to 11.9.8.1 Replacement of
front electric seat.

2.  For dismantling of seat side

trimming plate, refer to 11.9.8.2
Replacement of seat side
trimming plate.

3. Disconnect  adjusting  motor

harness connector.

NL11-0413b

4.  Dismantle left fixing bolt.

NL11-0414b

5.  Remove the right fixing bolt.

NL11-0415b

2514
