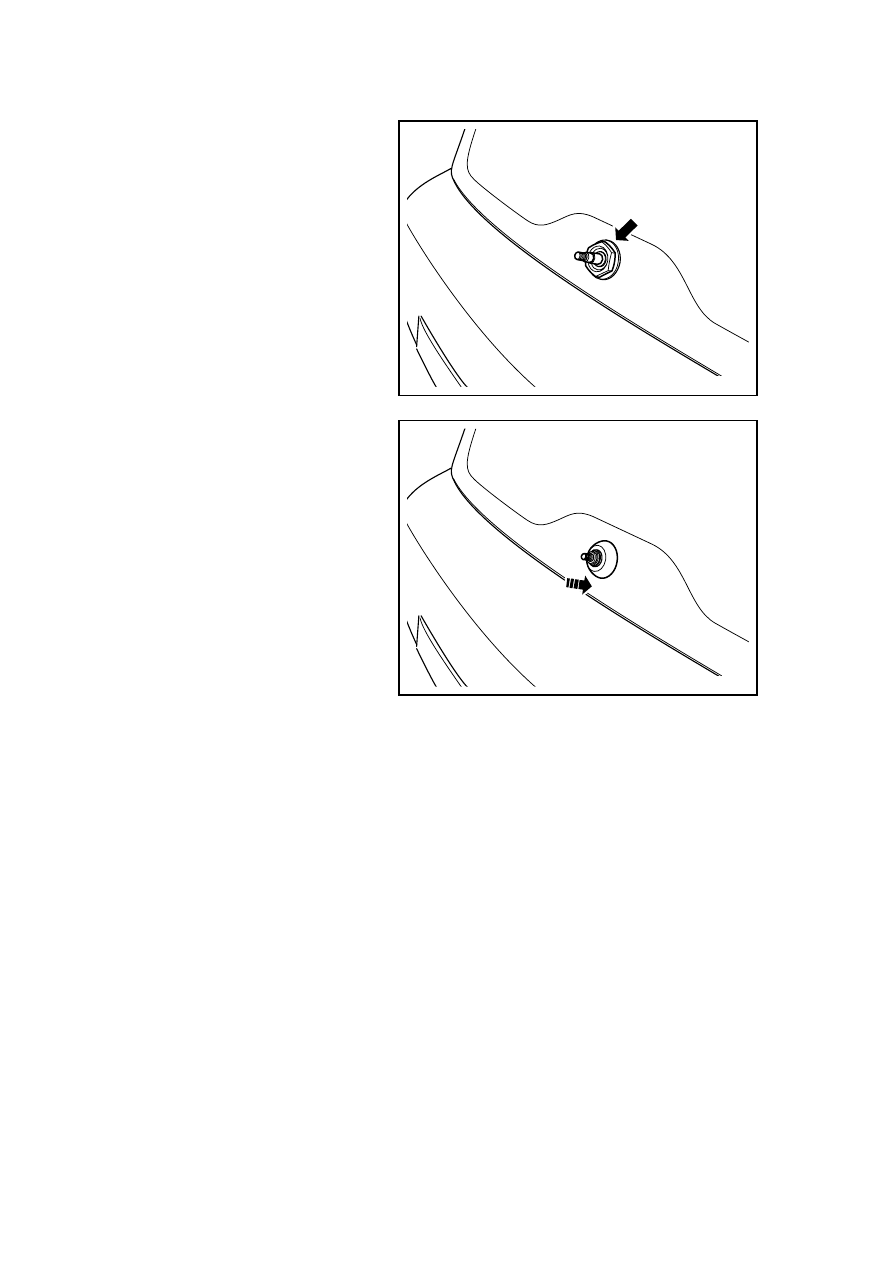

4.  Install and tighten fixing nut

outside rear wiper motor.

Torque:10Nm(Metric) 7.4lb-ft(English
system)

NL11-0158b

5.  Install the external fixing nut cap

of the rear wiper motor.

6.  Install the rear wiper arm.

7.  Install the rear wiper blade.

8.  Connect the battery negative

cable.

NL11-0162b

2315



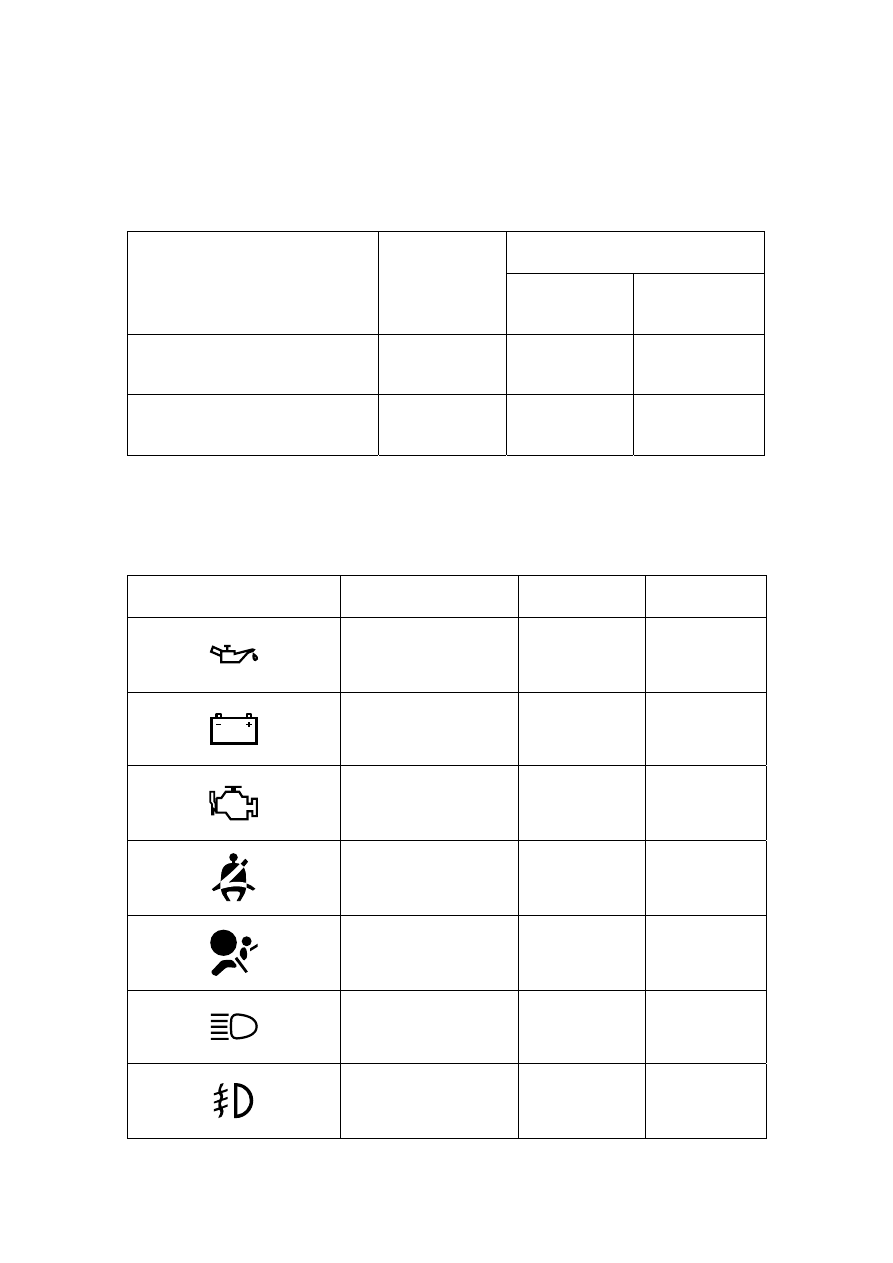

11.7. Instrument

11.7.1 Specification

11.7.1.1 Fastener specifications

Torque range

Fastener name

Model

Metric (N.m)

English system

(lb-ft)

Instrument assembly self-tapping

screws

ST4.8×16 4-6

3-4

Multi-function Instrument Assembly

Self- Tapping Screws

ST4.2×9.5 2-4

1-3



11.7.1.2 Indicator descriptions

There are 26 warning lamps altogether in the combination instrument to supply warning or hint
message for the user.

Lamp symbols

Indicator

Color

Remarks:



Engine oil pressure

warning light

Red



Charging warning light

Red





Engine malfunction

indicator

Yellow



Driver seat belt not tied

warning lamp

Red



Airbag fault warning

lamp

Red



Headlamp high beam

indicator

Blue



Front fog lamp indicator

Green



2316



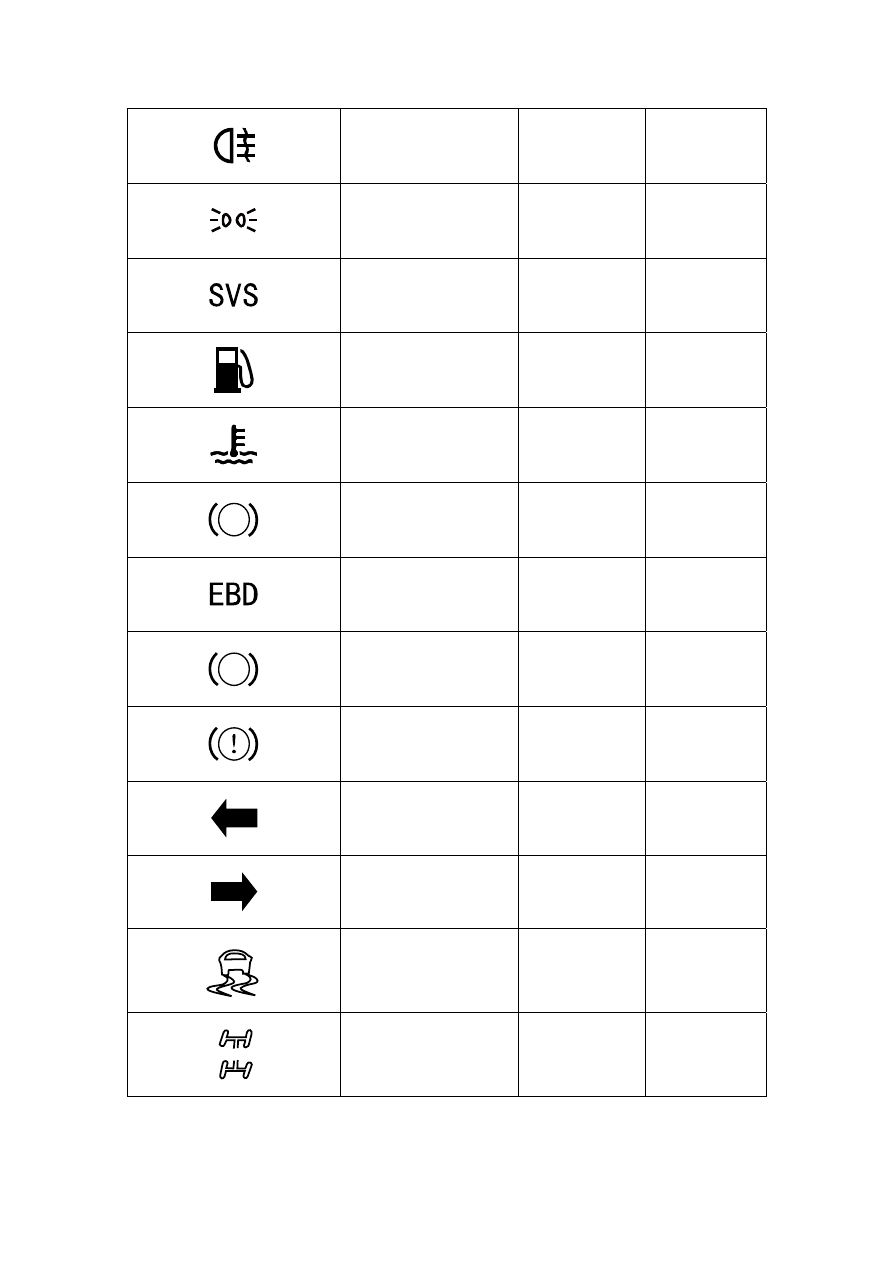

Rear fog lamp indicator

Yellow





Position lamp indicator

lamp

Green



Engine locking system

warning lamp

Yellow



Fuel level too low

warning lamp

Yellow



Engine overheating

warning lamp

Red

ABS



Abs failure warning

lamp

Yellow



EBD malfunction

warning lamp

Yellow

P



Hand brake warning

lamp

Red



Brake failure / brake

fluid low warning lamp

Red



Left steering indicator

Green





Right turn signal light

Green





Body electronic stability

system

Yellow

JLD-4G24

/JLD-4G20

LOCK



Four-wheel drive lock

Green

JLD-4G24

/JLD-4G20

2317



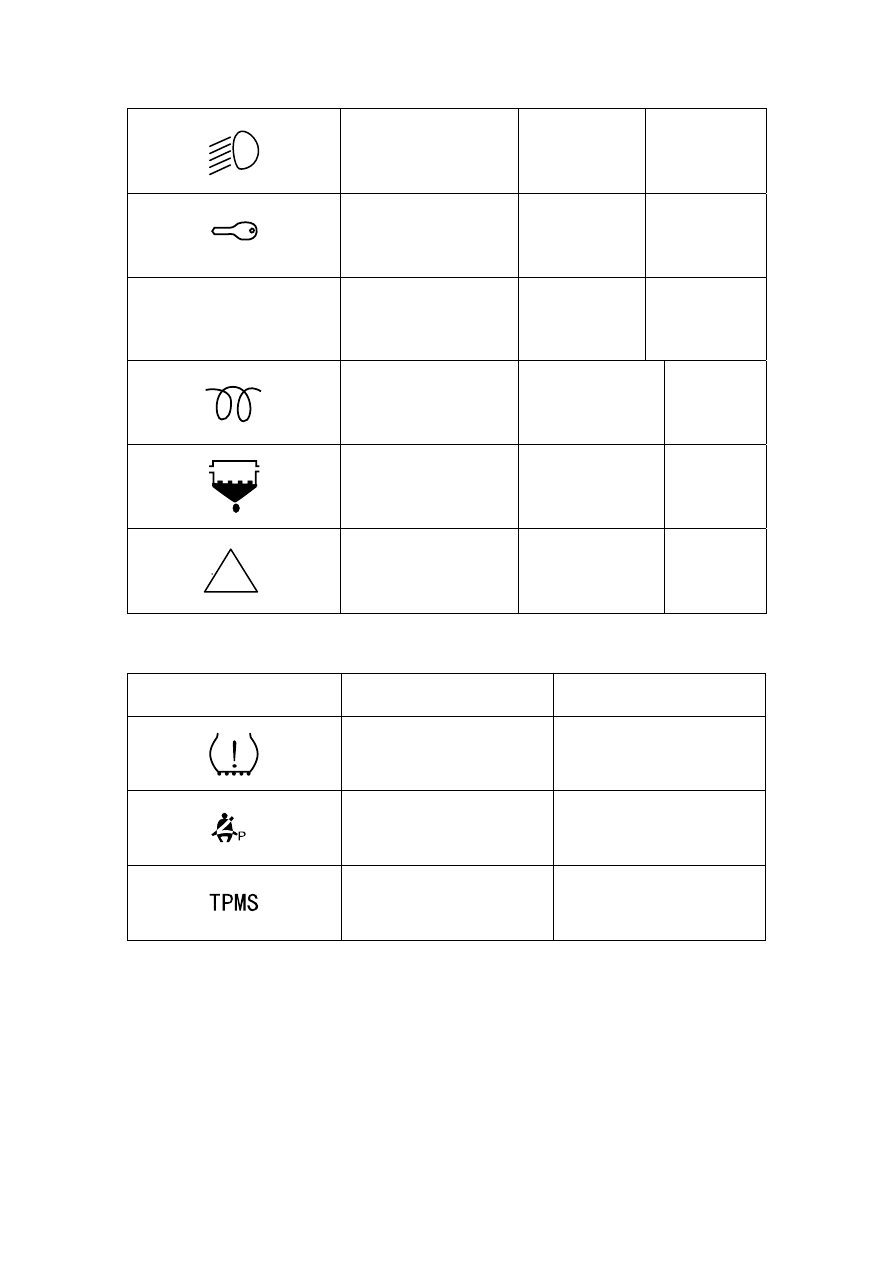

Low beam(+)

Green

JLD-4G24

/JLD-4G20

CODE



Engine anti-theft system

Red

JLD-4G24

/JLD-4G20

4WD



4wd system failure

Red

JLD-4G24

/JLD-4G20



Preheating wire indicator

Yellow

JLD-4G24

/JLD-4G20



Oil-water seperation

Red

JLD-4G24

/JLD-4G20

！



Main warning light

（

CAN system）

Yellow

JLD-4G24

/JLD-4G20

The multifunctional instrument is provided with a total of 3 warning lamps to provide warning or
prompt message to the user.

Lamp symbols

Indicator

Color



Tire pressure warning lamp

Yellow



Unsecured warning lamp of
auxiliary safety belt

Red



Tire pressure management
system fault indication lamp

Yellow
