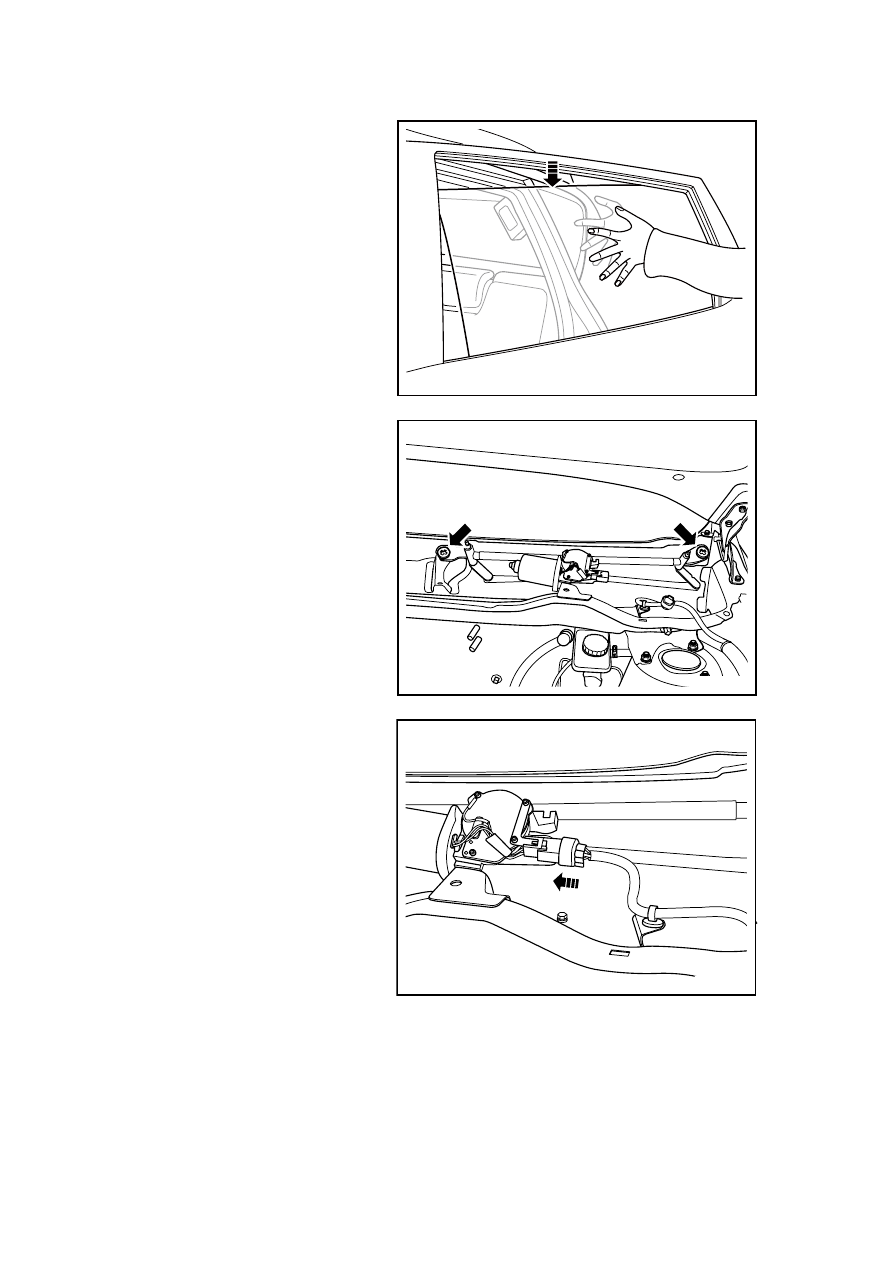

7.  Extract the wiper connecting rod

and motor assembly.

NL11-0053b

8.  Remove the wiper motor bolt and

nut.

NL11-0054b

Installation procedure:

1.  Install wiper motor and tighten

bolt and nut.

Notes:

See "important cautions regarding
fastening parts" in "warnings and
cautions".

Torque: 8Nm(Metric) 6lb-ft(English
system)

NL11-0155b

2311

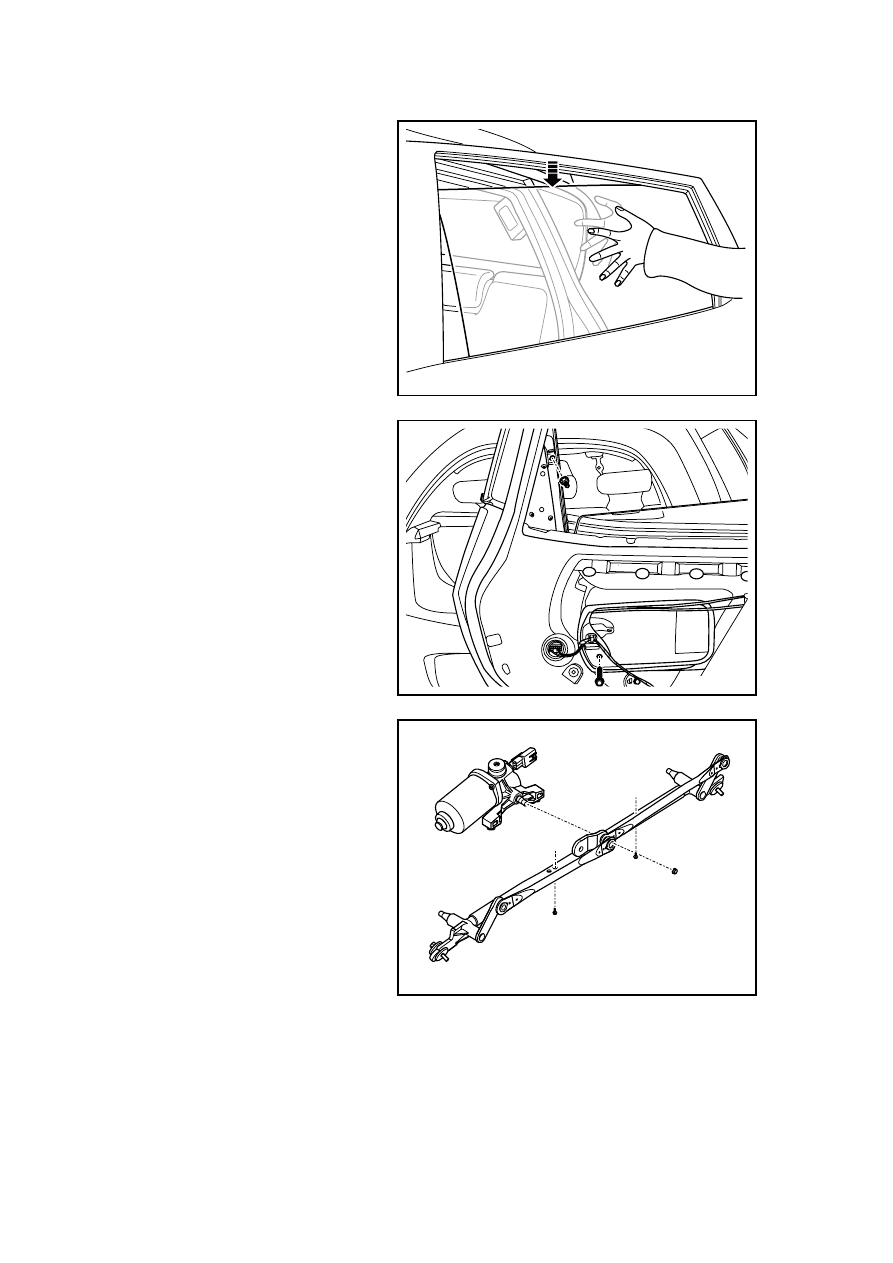

2.  Install wiper connecting rod with

motor assembly into U groove.

NL11-0053b

3.  Install and tighten fixing bolt of

wiper connecting rod.

NL11-0152b

4. Connect

the

wiper motor harness

connector.

5.  Install the ventilation cover plate.

6.  Install the wiper arm.

7.  Install the wiper blade.

8.  Connect the battery negative

cable.

NL11-0156b



2312



11.6.8.11 Replacement of rear wiper motor

Dismantlement procedure

Warning!

Warning: refer to warning on battery disconnection in warnings and precautions.

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

2.  Dismantle rear wiper piece.

3.  For dismantling of rear wiper

arm, refer to 11.5.8.3
Replacement of rear wiper arm.

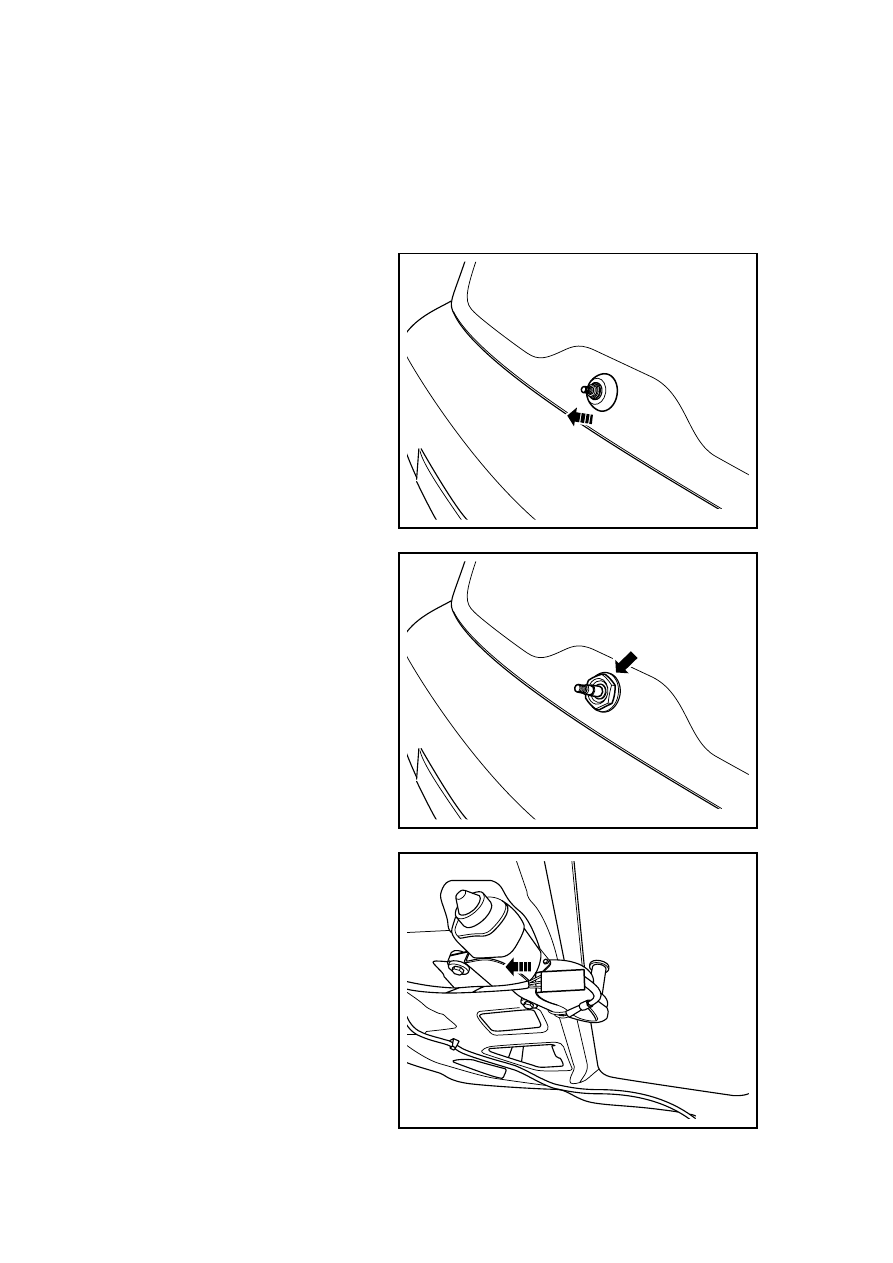

4.  Remove the external fixing nut

cap of the rear wiper motor.

NL11-0157b

5.  Remove the external fixing bolt

of the rear wiper motor.

NL11-0158b

6.  For dismantlement of rear back

door internal trim panel, see
12.9.1.10 Replacement of Back
Door Trim Panels.

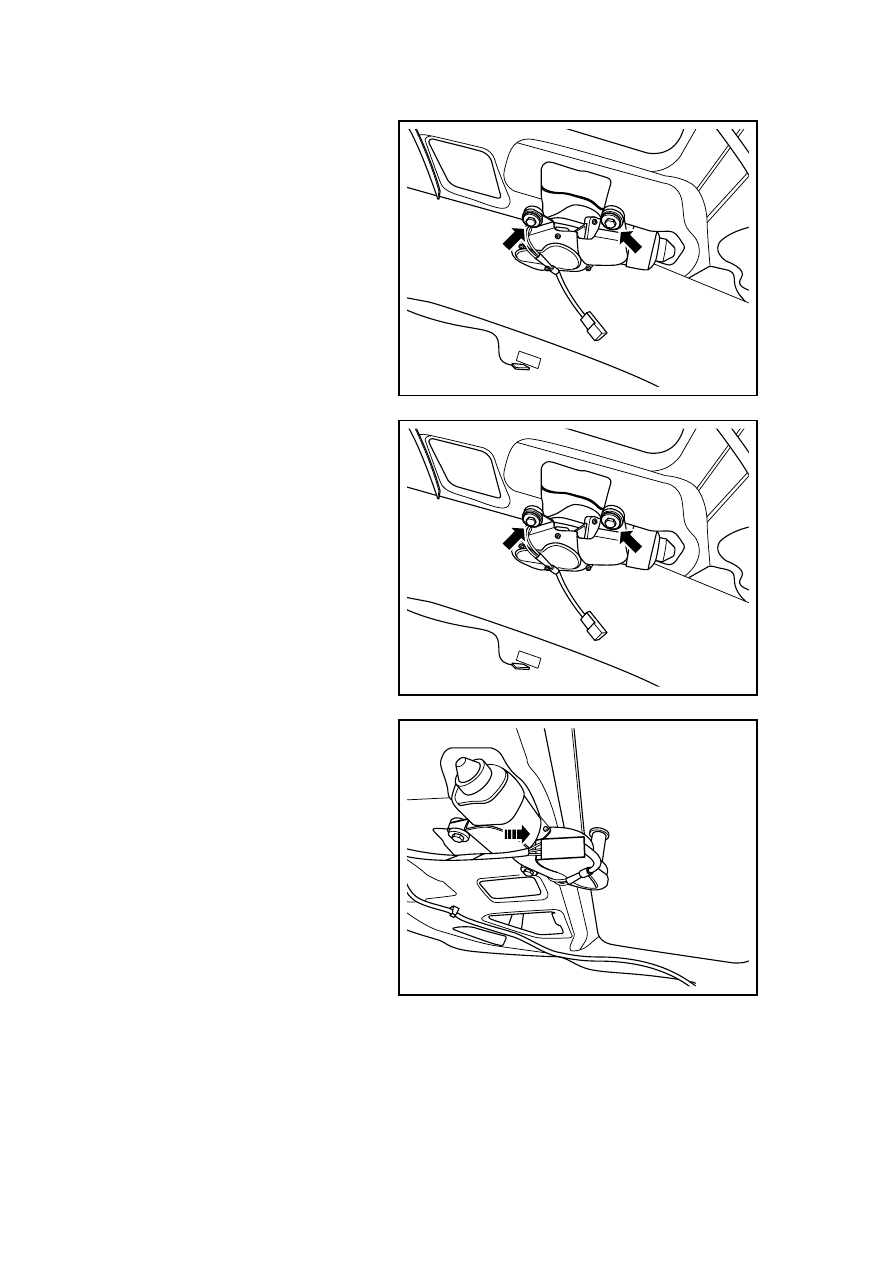

7.  Disconnect the rear wiper motor

harness connector.

NL11-0159b

2313

8.  Dismantle the fixing bolts of rear

wiper motor.

9.  Dismantle the rear wiper motor.

NL11-0160b

Installation procedure:

1.  Install rear wiper motor and

tighten bolt.

Notes:

See "important cautions regarding
fastening parts" in "warnings and
cautions".

Torque:10Nm(Metric) 7.4lb-ft(English
system)

NL11-0160b

2.  Connect rear wiper motor wire

harness connector.

3.  Install inner trimming plate of

back door.

NL11-0161b
