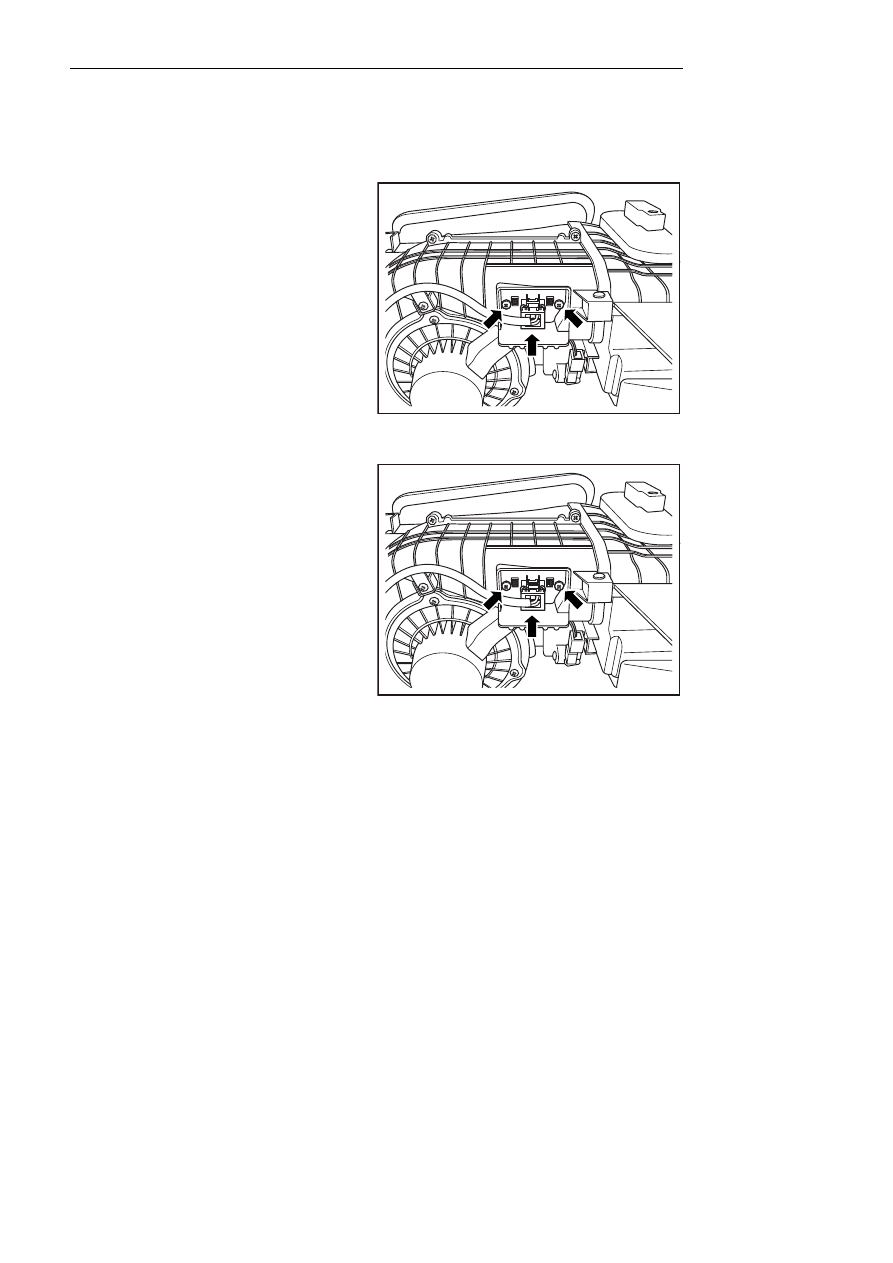

8.3.8.7 Blower speed regulation module replacement

Dismantle procedure

Warning!

Warning: refer to "warning for battery disconnection" in "warnings and precautions".

1.  Disconnect the battery negative cable. refer to

2.11.8.1 Battery cable disconnection/connection
procedures.

2.  For dismantling of main host of A/C, refer to

8.3.8.4 replacement of A/C main host assembly.



3.  Disconnect blower speed regulation module

harness connector.

4.  Dismantle fixing screw of blower motor speed

adjusting module.



NL08-0027b



Installation Procedure:

1.  Install blower adjusting module fixing screw.

2. Connect blower speed adjusting module

harnesses connector.

3.  Install main host of A/C.

4.  Connect the negative cable of the battery.



NL08-0027b



1783



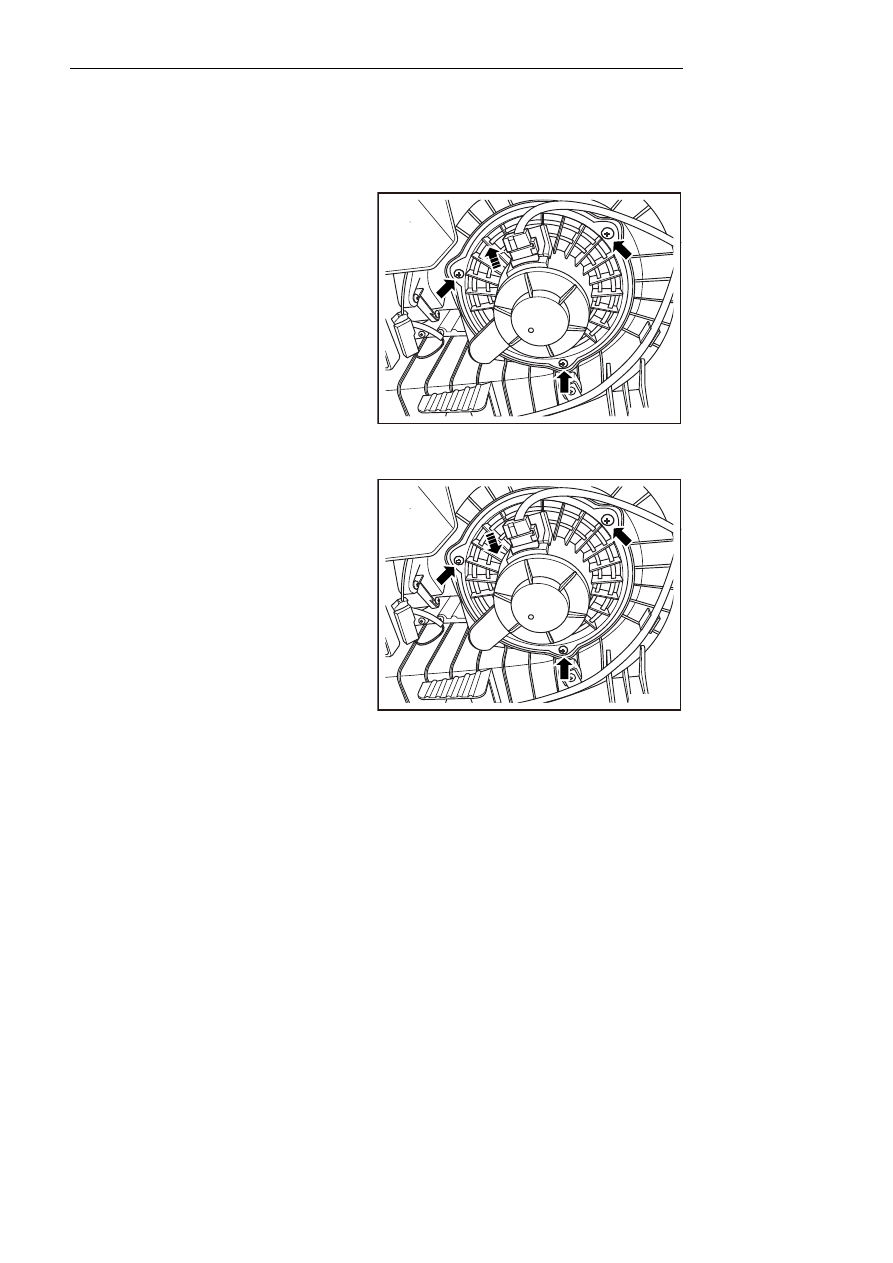

8.3.8.8 Blower motor replacement

Dismantle procedure

Warning!

Warning: Refer to "Warning for battery disconnection" in "warnings and precautions".

1.  Disconnect the battery negative cable. Refer to

2.11.8.1 battery cable disconnection/connection
procedures.

2.  For dismantling of main host of A/C, refer to

8.3.8.4 Replacement of A/C main host assembly.

3.  Disconnect blower motor harnesses connector.

4.  Dismantle 3 fixing screws of blower motor, and

remove blower motor.



NL08-0028b



Installation procedure:

1.  Install blower motor and tighten fixing screw.

2.  Connect the harness connector of the blower

motor.

3.  Install main host of A/C.

4.  Connect the battery negative cable.



NL08-0029b



1784



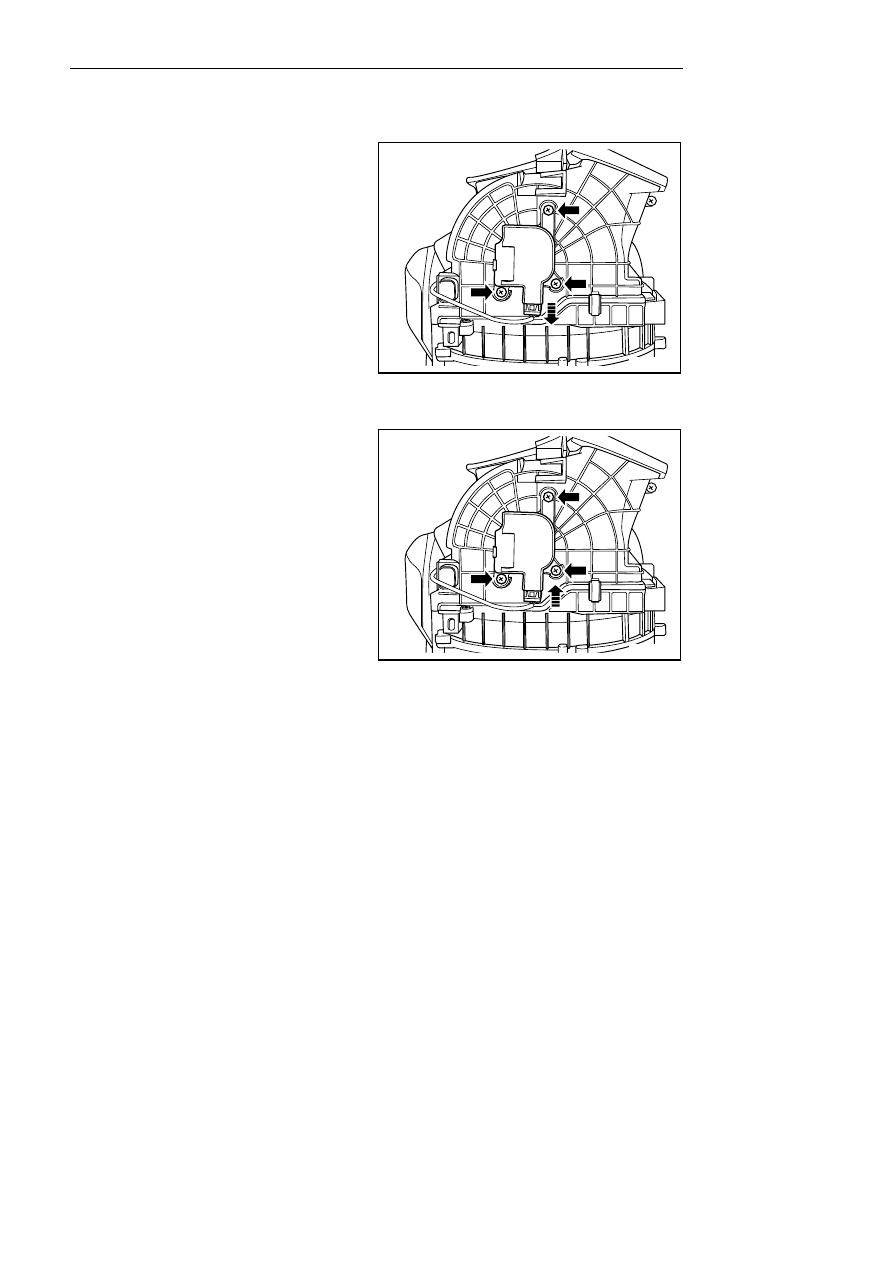

8.3.8.9 Inside and outside circulation adjusting motor replacement

Dismantle procedure

1.  For dismantling of main host of A/C, refer to

8.3.8.4 Replacement of A/C main host assembly.



2.  Disconnect internal and outside circulation

adjusting motor harnesses connector.

3.  Dismantle 3 fixing screws of interior and exterior

circulation adjusting motor.

4.  Remove the internal and external air circulation

regulation motors.



NL08-0030b



Installation Procedure:

1.  Install inner and outside circulation adjusting

motor and tighten it with screw.

2.  Connect inner and outside circulation adjusting

motor harnesses connector.

3.  Install main host assembly of A/C.



NL08-0031b



1785



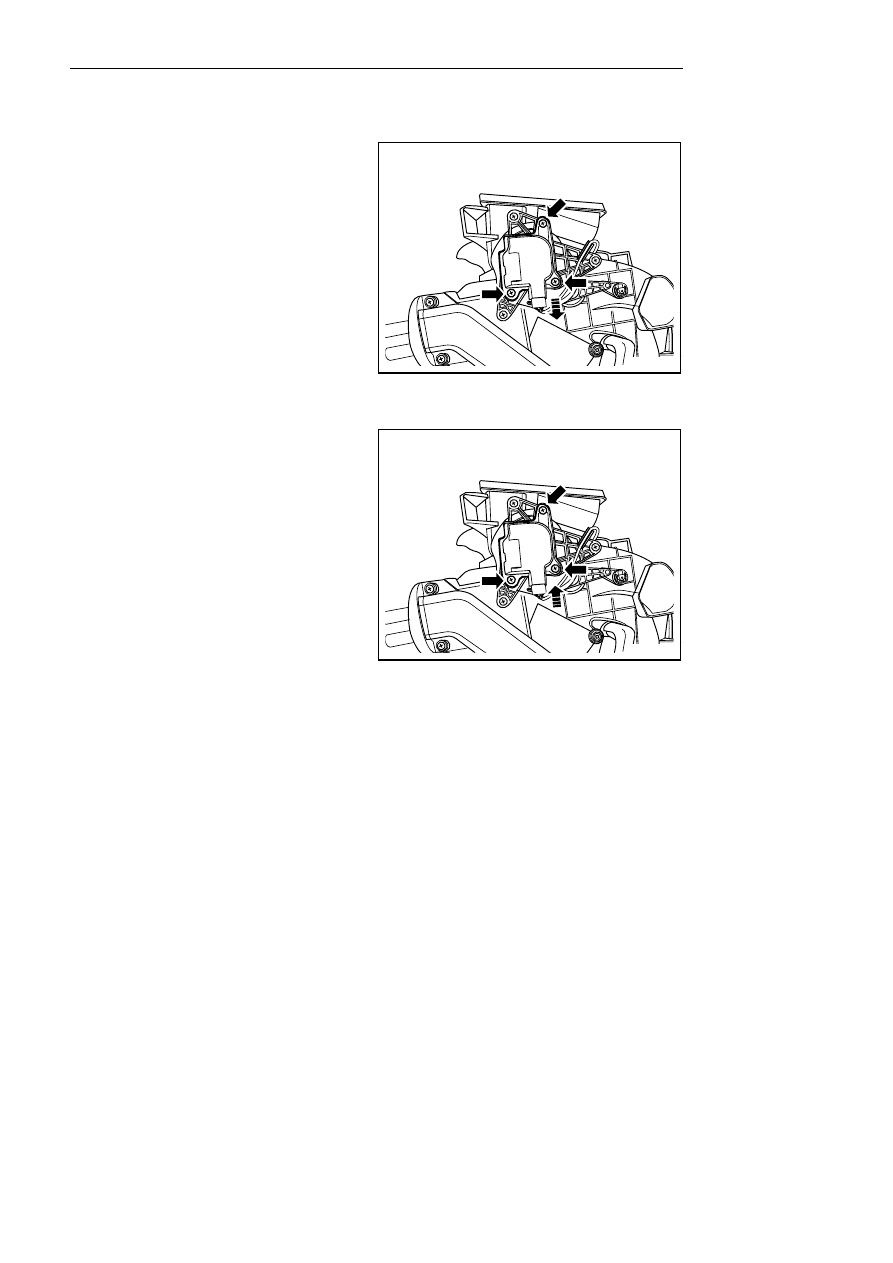

8.3.8.10 Cold-warm wind direction adjusting motor replacement

Dismantle procedure

1.  For dismantling of main host of A/C, refer to

8.3.8.4 Replacement of A/C main host assembly.

2.  Disconnect cold-warm air adjusting motor

harnesses connector.

3.  Dismantle 3 fixing screws of cold and warm air

direction adjusting motor.

4.  Dismantle 3 fixing screws of cold and warm air

direction adjusting motor.



NL08-0032b



Installation Procedure:

1.  Install cooling and warm air adjusting motor and

tighten it with screw.

2.  Connect cold and warm air direction adjusting

motor harnesses connector.

3.  Install A/C main host assembly.



NL08-0033b



1786
