8.3.8 Dismantle and installation

8.3.8.1 Power A/C control panel replacement

Dismantle procedure

Warning!

Warning: refer to "warning for battery disconnection" in "warnings and precautions".

1.  Disconnect the battery negative cable, refer to

2.11.8.1 battery cable disconnection/connection
procedures.

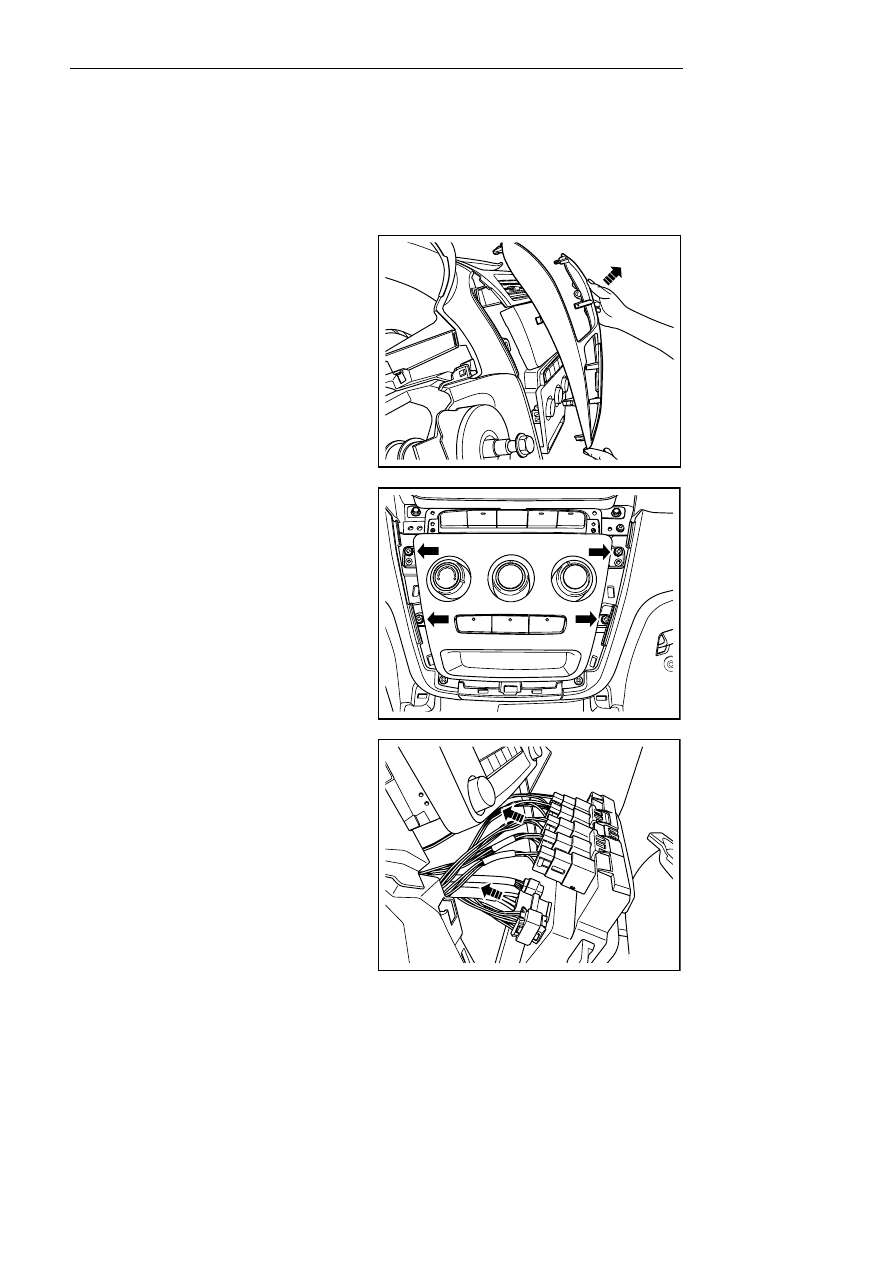

2.  Dismantle central control panel trimming cover.



NL11-0221b



3.  Dismantle 4 fixing screws of control panel of

electric A/C.



NL08-0001b



4. Disconnect 5  harnesses connectors of

instrument panel middle switch.

5.  Disconnect 3 harness connectors of the electric

A/C control panel.

Notes:

Mark the position of each connector to facilitate correct
installation.



NL08-0002b



1767



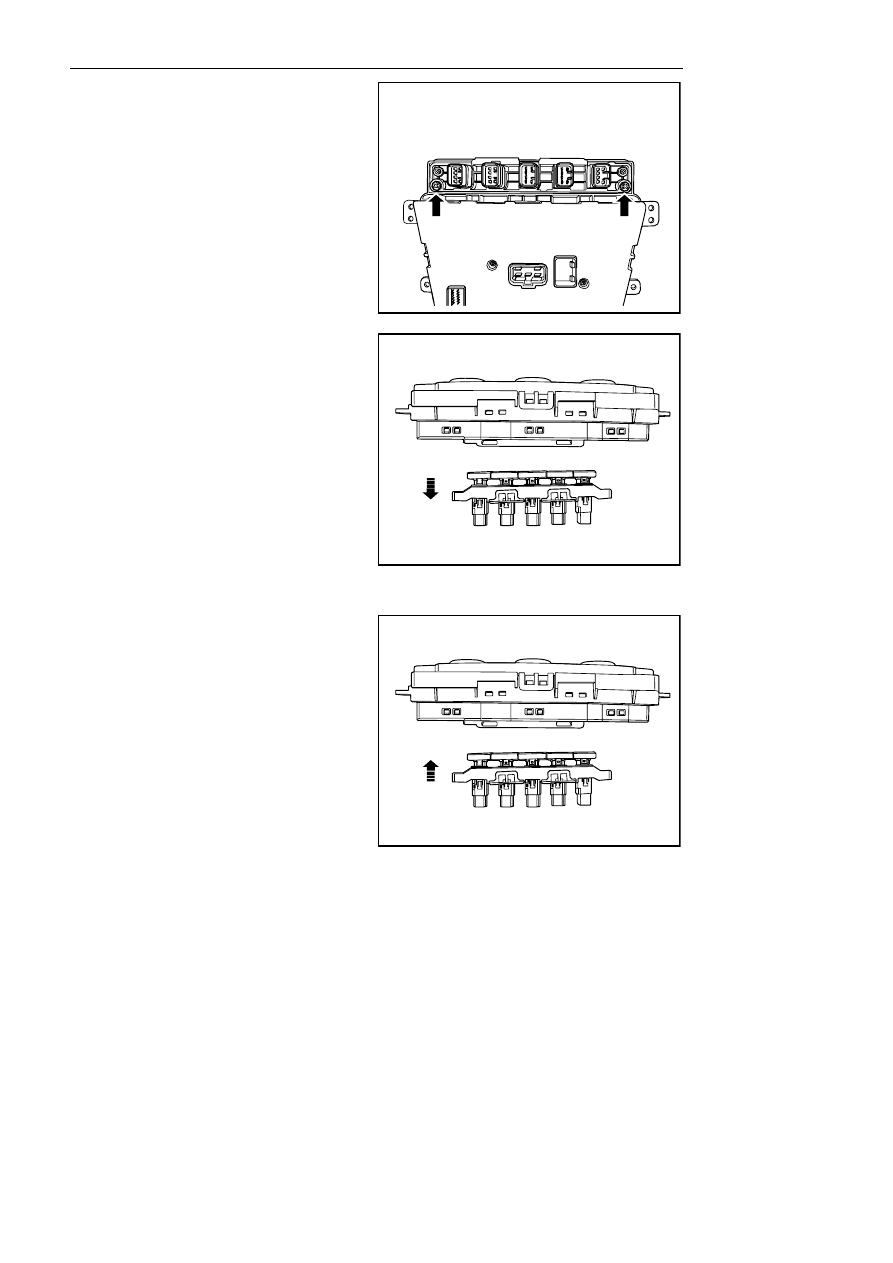

6.  Remove the fixing screw for the center switch

assembly on the instrument panel .



NL08-0003b



7.  Dismantle the central instrument panel switch

assembly from the power A/C control panel.



NL08-0004b



Installation procedure:

1. Install intermediate switch assembly of

instrument panel



NL08-0005b



1768



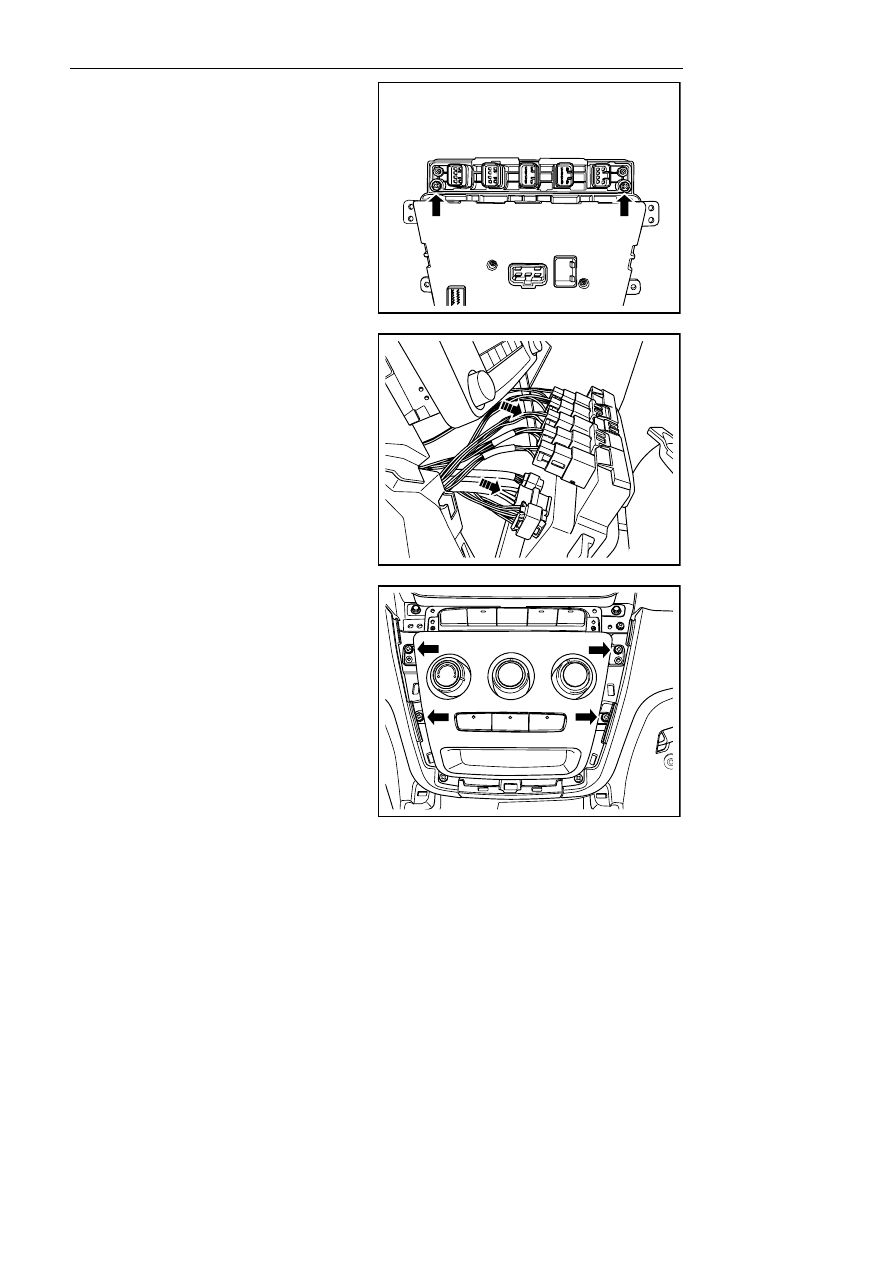

2.  Install fixing screw of instrument panel

intermediate switch assembly and tighten it.

Torque: 3.5Nm (Metric system) 2.6lb-ft (English
system)



NL08-0003b



3.  Connect 5 harnesses connectors of instrument

panel middle switch.

4.  Connect 3 harness connectors for the electric A/C

control panel.



NL08-0006b



5.  Install and tighten 4 fixing screws of the A/C

control panel.

Torque:3 Nm (Metric) 2.2 lb-ft (English system)



NL08-0001b



1769



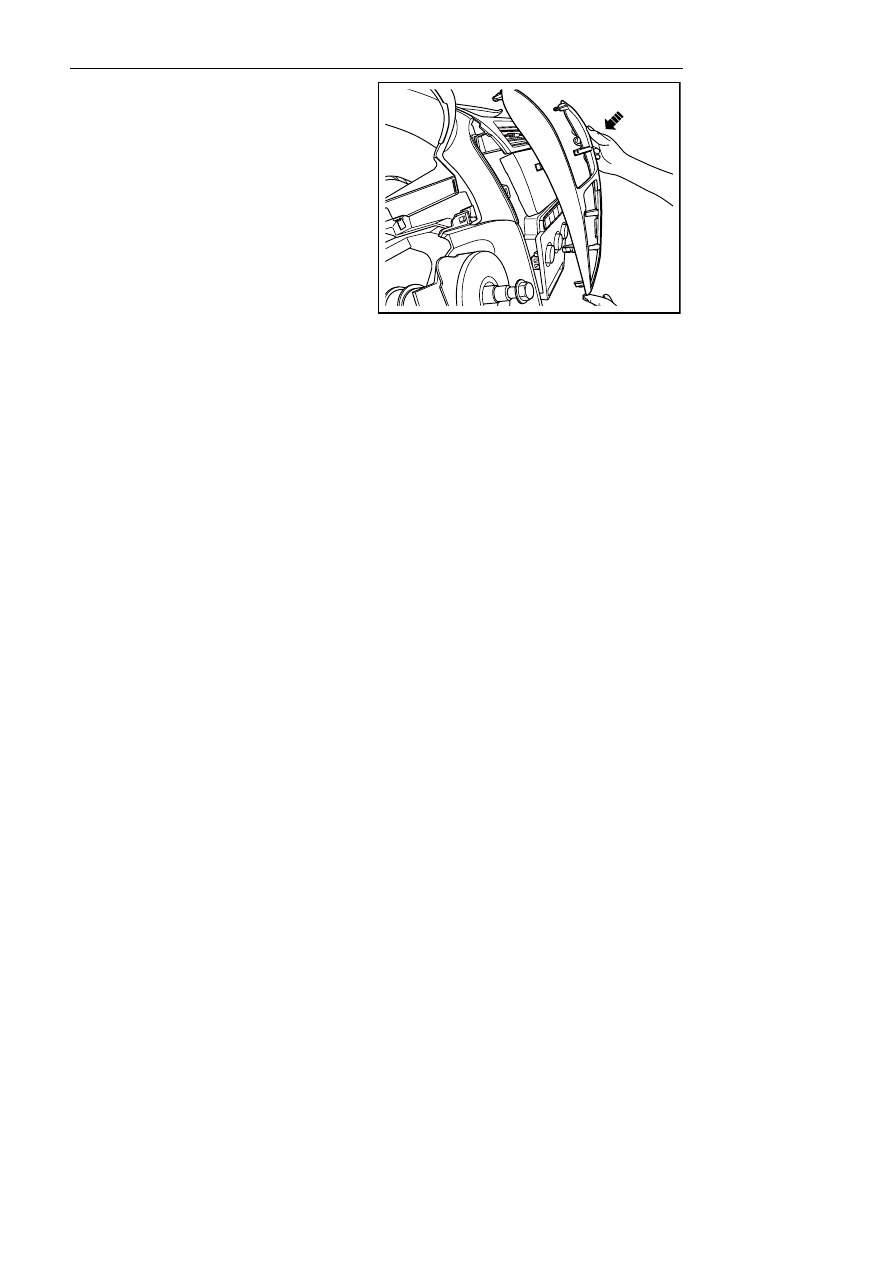

6.  Install the center console trim cover.

7.  Connect the battery negative cable.



NL11-0224b
