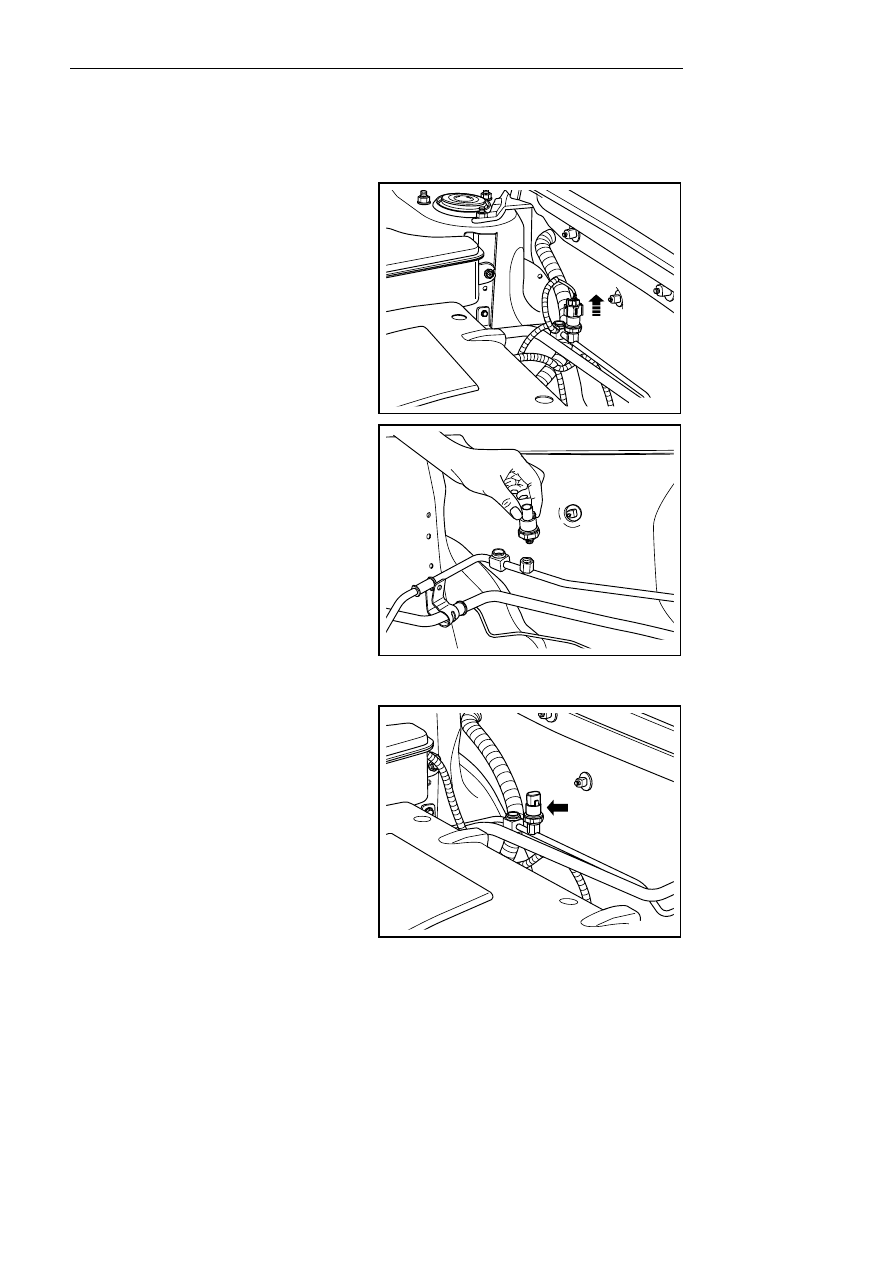

8.3.8.2 A/C pressure switch replacement

Warning!

See "Warnings for intake of r-134a" in 1.1.1.1 warning and precaution .

1.  Disconnect the battery negative cable. Refer to

2.11.8.1 Battery Cable Disconnection/Connection
Procedures.

2.  For operation of recycling programs  of A/C

refrigerant, refer to 8.2.7.12 Recycling and filling
of A/C refrigerant.

Recycling and filling

3.  Disconnect A/C refrigerant pressure switch

harness connector.

4.  Dismantle A/C pressure switch.



NL08-0007b



NL08-0008b



Installation Procedure:

1.  Install the A/C pressure switch.



NL08-0009b



1771



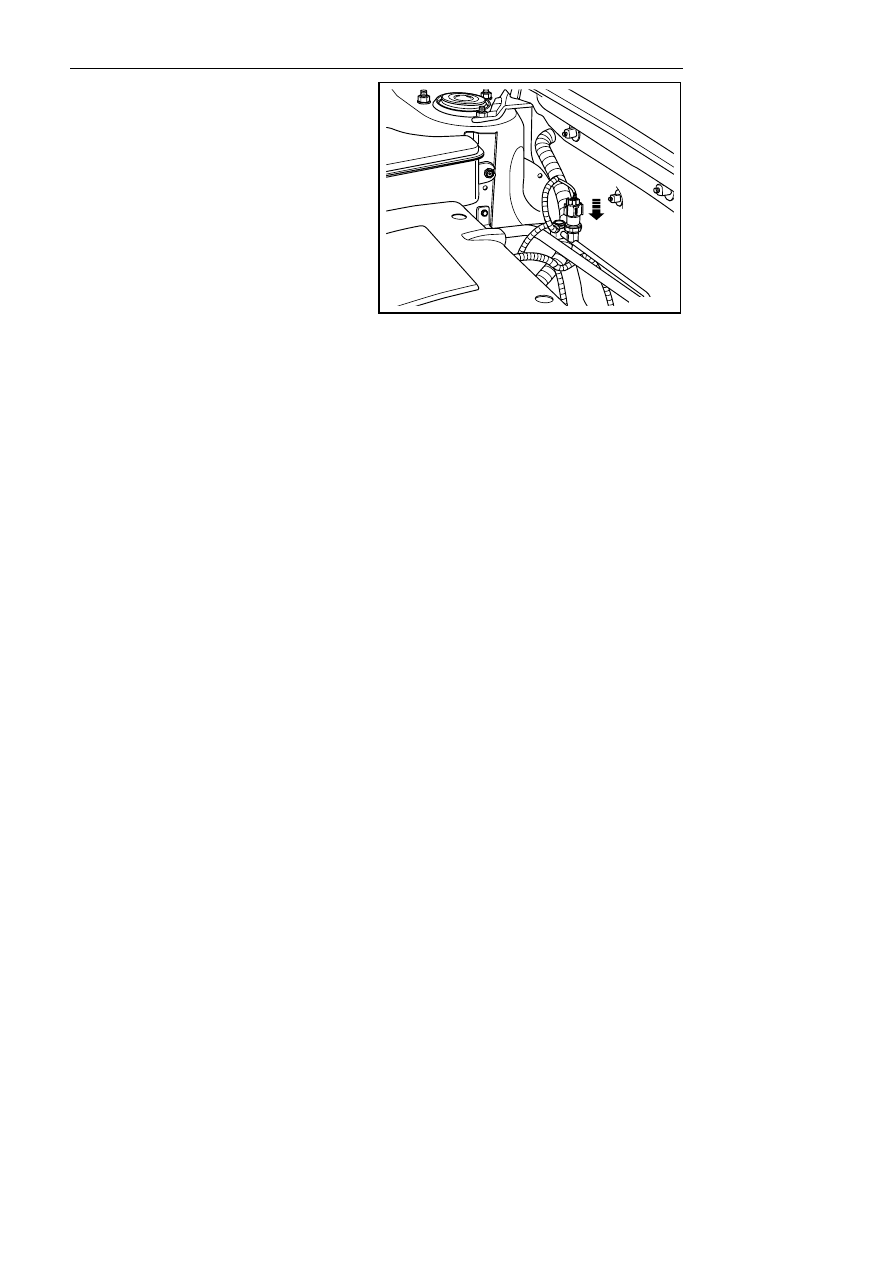

2. Connect A/C refrigerant pressure switch

harnesses connector.

Notes:

The O-ring related in the process of installation must
be replaced by a new one.

3. A/C

refrigerant

filling

procedures

4.  Connect the battery negative cable.



NL08-0010b





1772



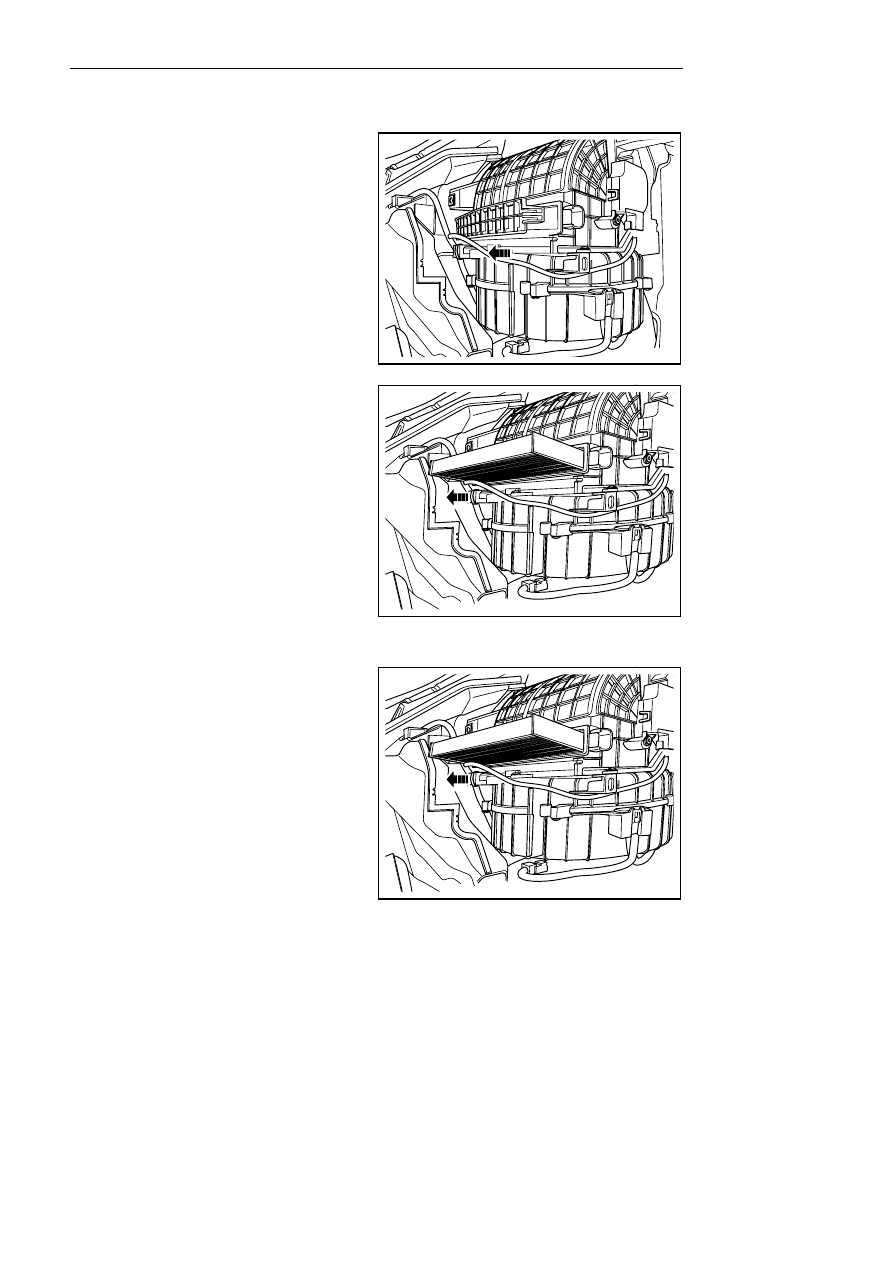

8.3.8.3 A/C filter element replacement

Dismantle procedure

Refer to 12.8.3.3 “replacement of glove box of the
instrument panel” to dismantle the glove box of the
instrument panel.

NL08-0011b



2.  Dismantle protective cover of A/C filtering

element.

3.  Pull out A/C filter element.



NL08-0012b



Installation Procedure:

1.  Insert air condition filter element.



NL08-0013b



1773



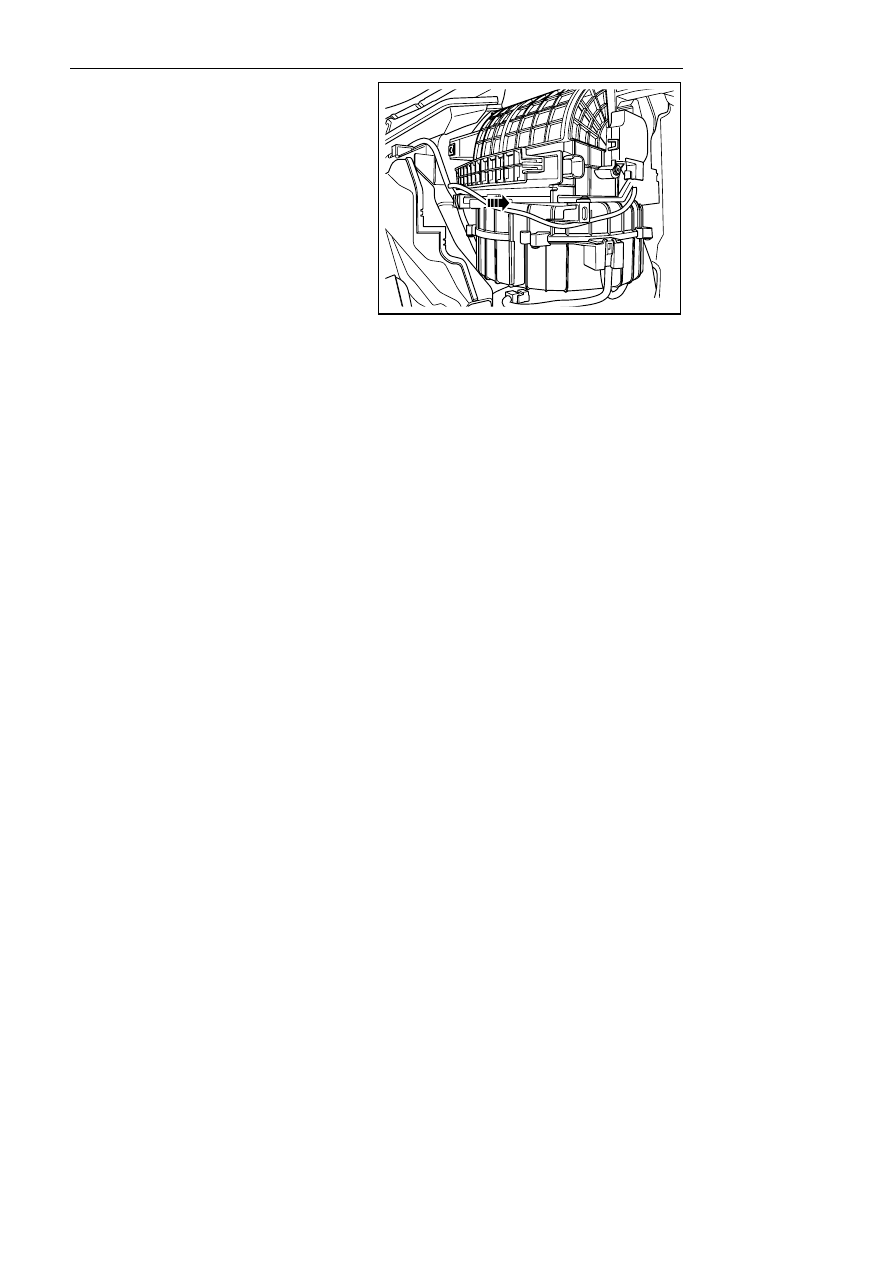

2.  Install A/C filter element trimming cover.

3.  Install grove box of instrument desk.



NL08-0014b
