8.3.8.11 Temperature throttle motor replacement

Dismantle procedure

1.  For dismantling of main host of A/C,

refer to

8.3.8.4 Replacement of A/C main host assembly

.

2.  Separate evaporator assembly and blower

assembly.

3.  Disconnect temperature throttle motor harness

connector.

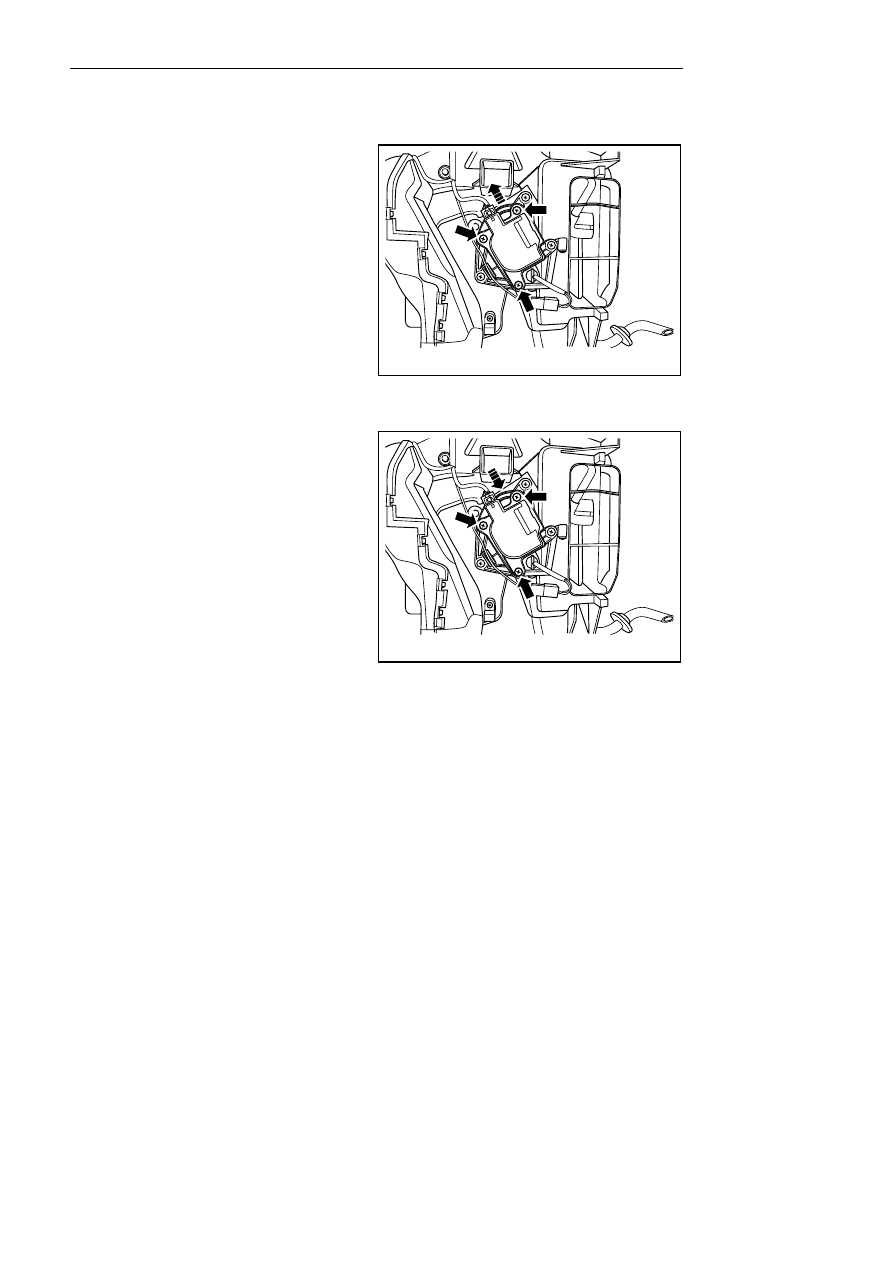

4.  Dismantle 3 fixing screws of temperature vent

motor.

5.  Dismantle the temperature damper motor.



NL08-0034b



Installation Procedure:

1.  Install temperature valve motor and fixed by

screw

2.  Connect temperature vent motor harnesses

connector.

3.  Assemble evaporation tank assembly and blower

assembly.

4.  Install main host assembly of A/C.



NL08-0035b



1787



8.3.8.12 Heater core assembly replacement

Dismantle procedure

1.  For dismantling of main host of A/C, refer to

8.3.8.4 Replacement of A/C main host assembly

.

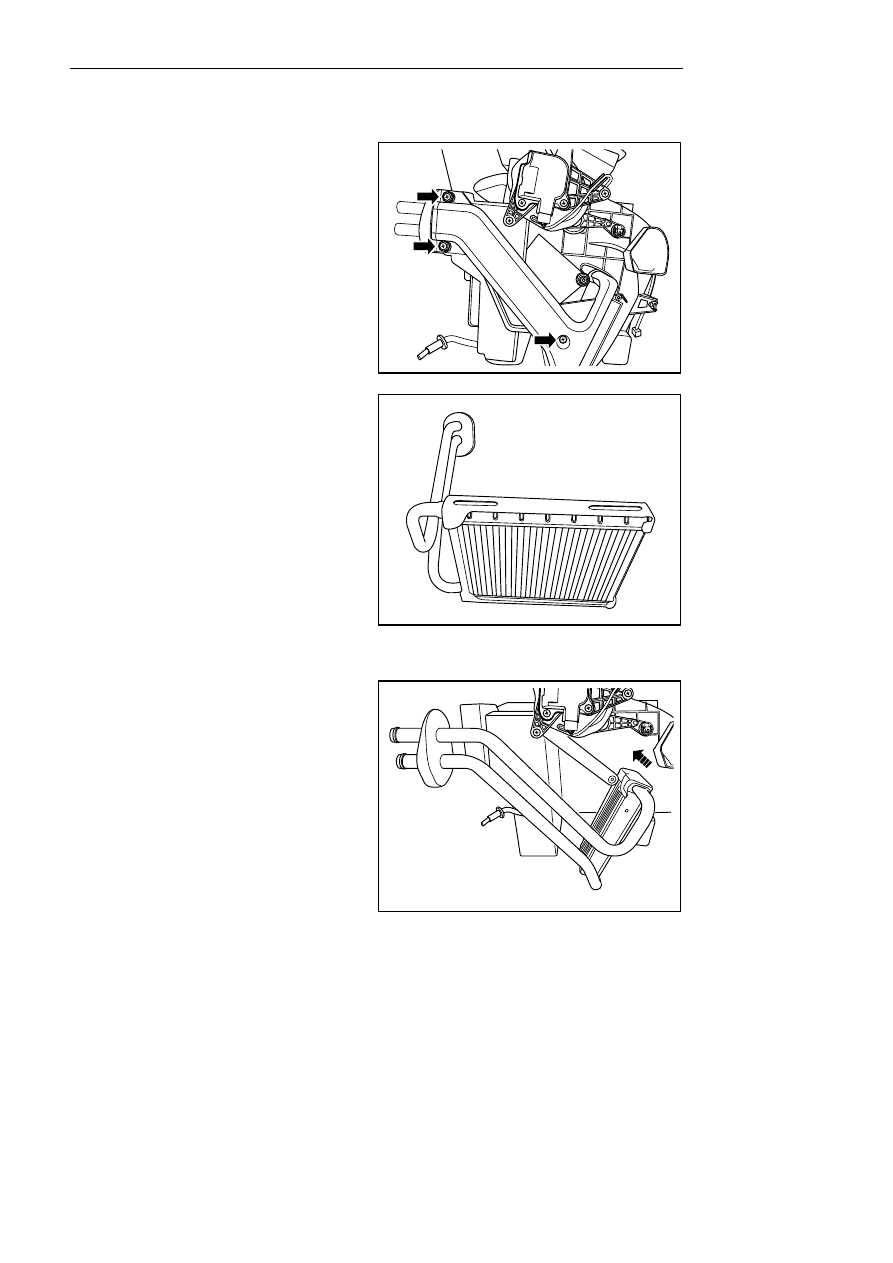

2.  Dismantle protective trimming cover of heater

core hard pipe.



NL08-0036b



3.  Dismantle heater core body assembly.



NL08-0037b



Installation Procedure:

1.  Insert heater core body assembly.



NL08-0038b



1788

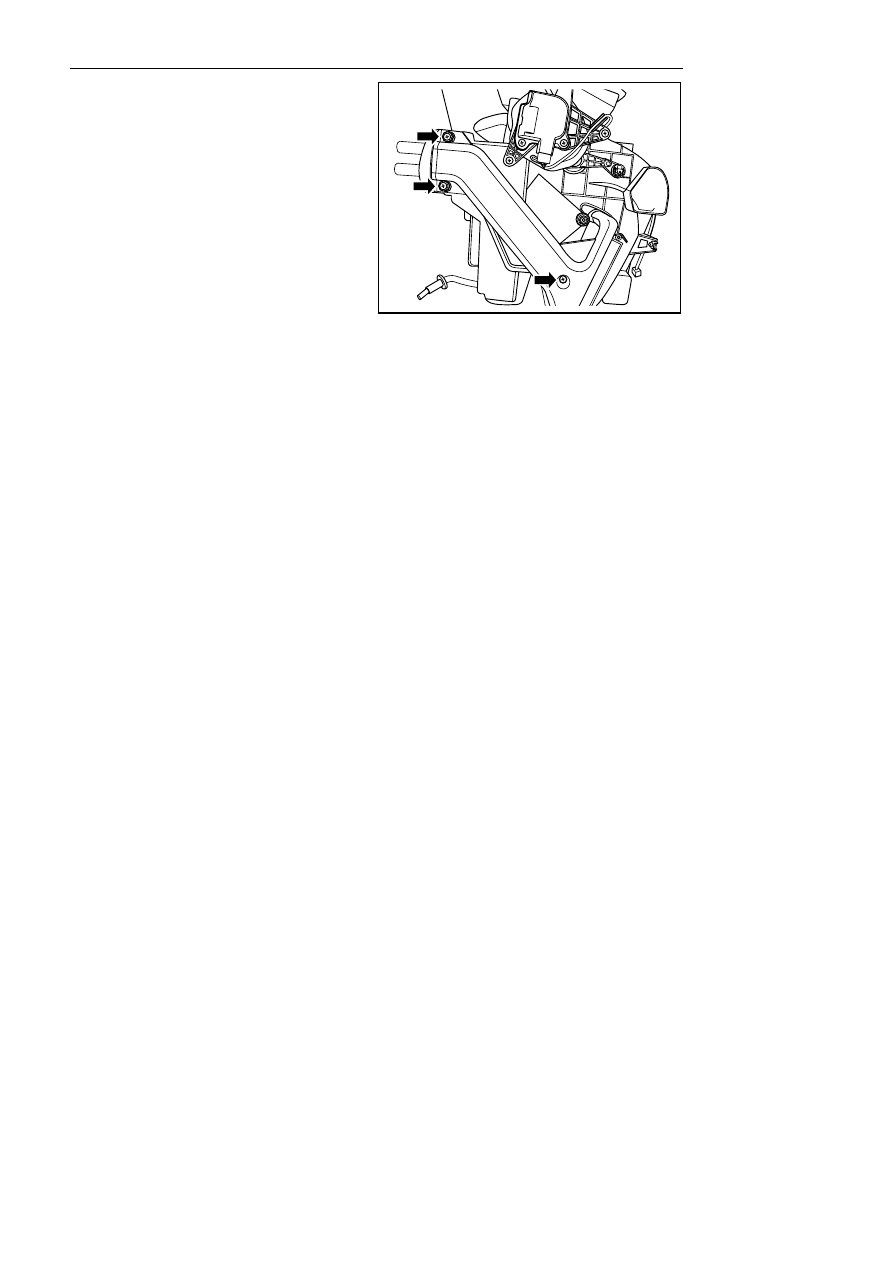

2.  Install protective trimming cover of heater core

hard pipe and tighten it with screw.

3.  Install main host assembly of A/C.



NL08-0036b











1789



8.3.8.13 Evaporator temperature sensor replacement

Dismantle procedure

1.  For dismantling of main host of A/C,

refer to

8.3.8.4 Replacement of A/C main host assembly

.

2.  Separate evaporator assembly and blower

assembly.

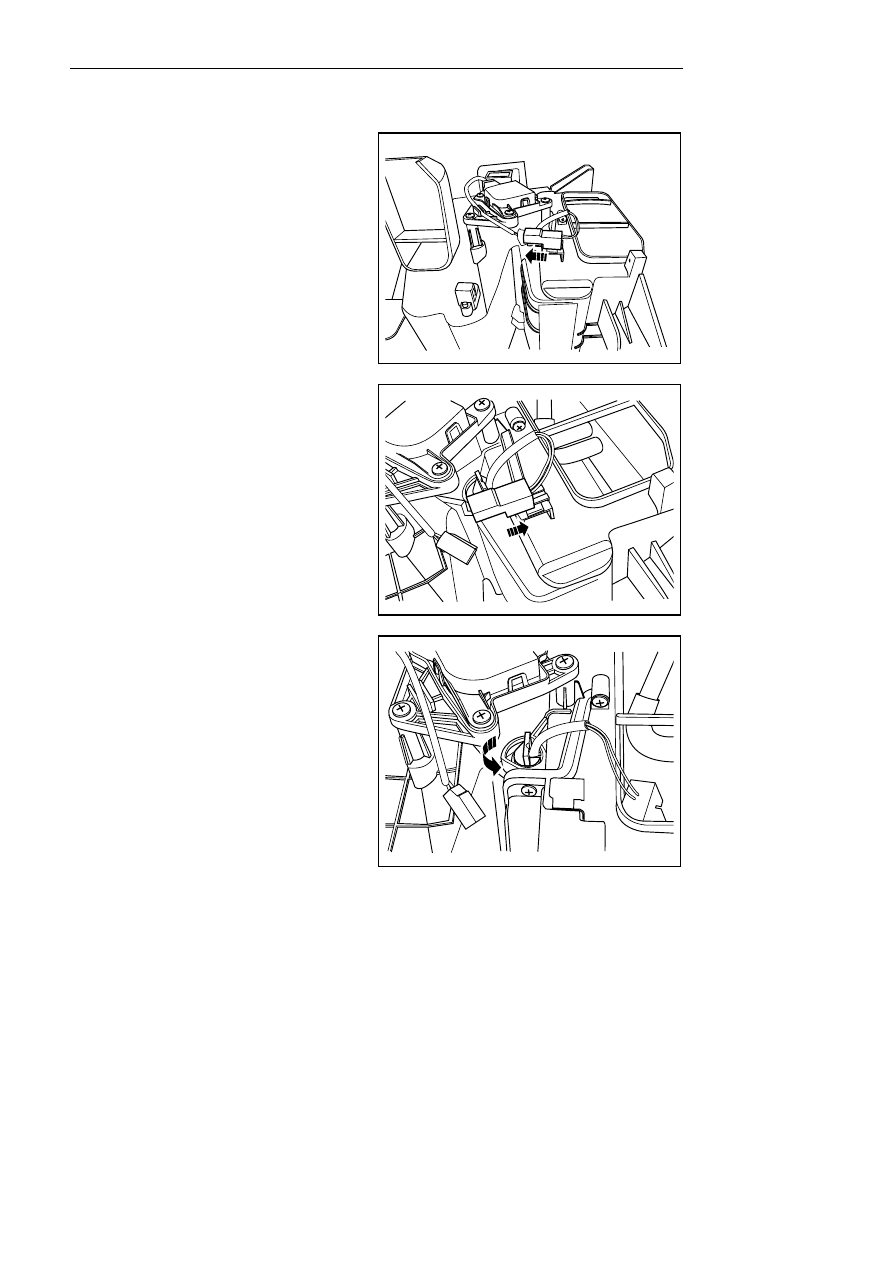

3. Disconnect evaporator temperature sensor

harness connector.



NL08-0039b



4. Dismantle evaporator temperature sensor

connector.

Notes:

Be capable of sliding the sensor together with the
fixing clip backward.



NL08-0040b



5.  Rotate the evaporator temperature sensor by a

certain angle counterclockwise and then pull out.



NL08-0041b
