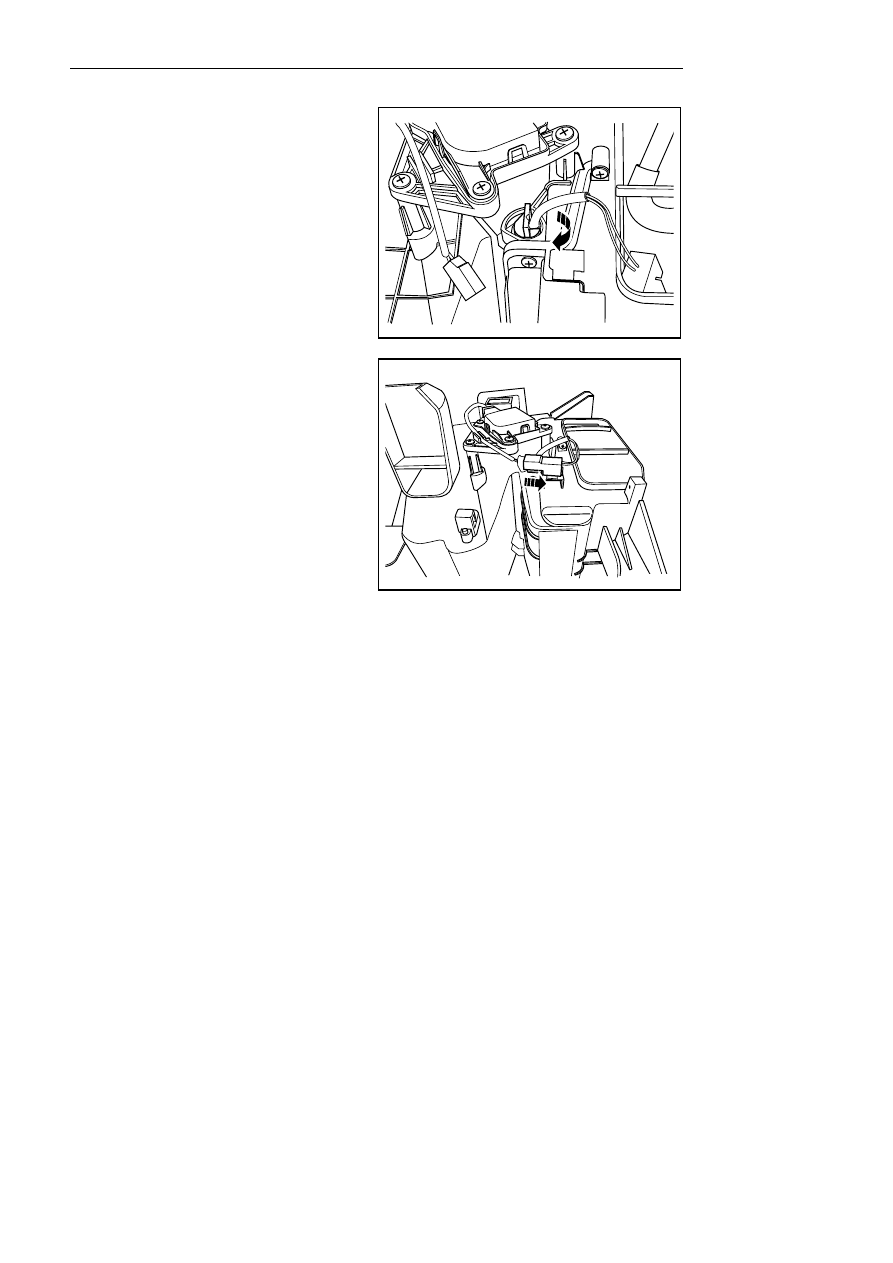

Installation procedure:

1.  Install evaporator temperature sensor.

2. Clockwise rotate and install evaporator

temperature sensor to specified fixing position.



NL08-0042b



3.  Install and connect evaporator temperature sensor

harnesses connector.

4.  Assemble the evaporator assembly and blower

assembly.

5.  Install main host assembly of A/C.



NL08-0043b



1791



8.3.8.14 Evaporator core assembly replacement

Dismantle procedure

1.  For dismantling of main host of A/C, refer to

8.3.8.4 replacement of A/C main host assembly.



2.  Separate evaporator assembly and blower

assembly.

3.  For dismantling of temperature vent motor, refer

to 8.3.8.11 Replacement of temperature vent
motor.

4.  For dismantling of evaporator temperature

sensor, refer to 8.3.8.13 Replacement of
evaporator temperature sensor.

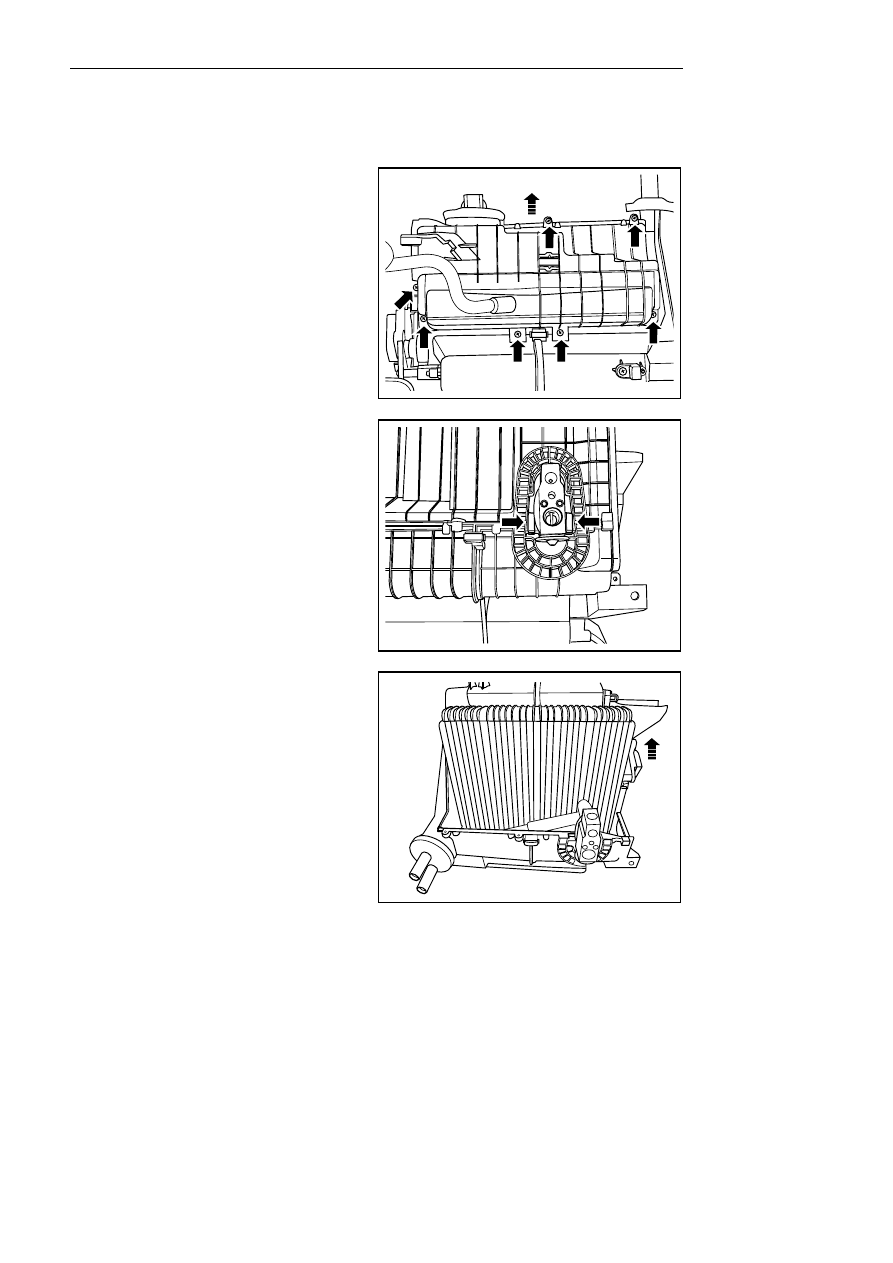

5.  Remove 7 fixing screws and 1 buckle on the

evaporator tank body.

6.  Dismantle the expansion valve sealing gasket.



NL08-0044b



7.  Dismantle 2 fixing buckles.



NL08-0045b



8.  Dismantle the trim cover of the evaporator.

9.  Dismantle the evaporator core body.



NL08-0046b









1792



Installation procedure:

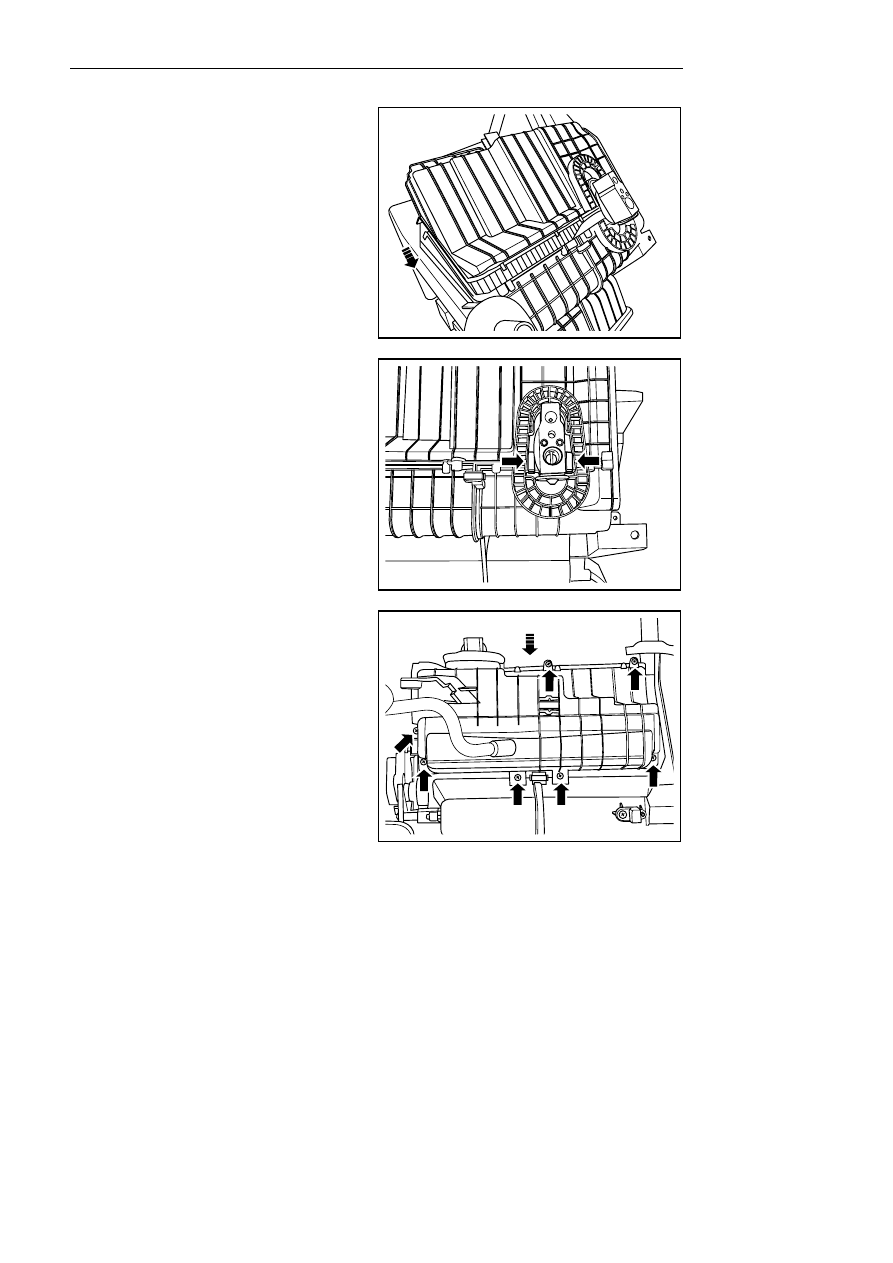

1.  Install Evaporator core assembly.

2.  Install evaporator housing.



NL08-0047b



3.  Install fixing buckle.



NL08-0045b



4.  Install sealing pad of expansion valve.

5.  Install 7 fixing screws and 1 buckle for the

evaporator tank body and tighten the fixing
screws.

6.  Install the temperature damper motor.

7.  Install the evaporator temperature sensor.

8.  Assemble the evaporator assembly and blower

assembly.

9.  Install main host assembly of A/C.



NL08-0048b





1793





8.3.8.15 Condenser replacement

Dismantle procedure

Warning!

See "warnings for intake of R-134a" in 1.1.1.1 warning and precaution.

1.  For operation of recycling procedures of A/C

refrigerant, refer to 8.3.7.8 recycling and filling
of A/C refrigerant.

2.  Dismantle front bumper. refer to 12.4.3.1

Replacement of Front Bumper.

3.  For dismantling of horn, refer to 11.13.8.1

Replacement of horn.

4.  For dismantling of engine cover lock, refer to

12.2.3.2 Replacement of engine cover lock.

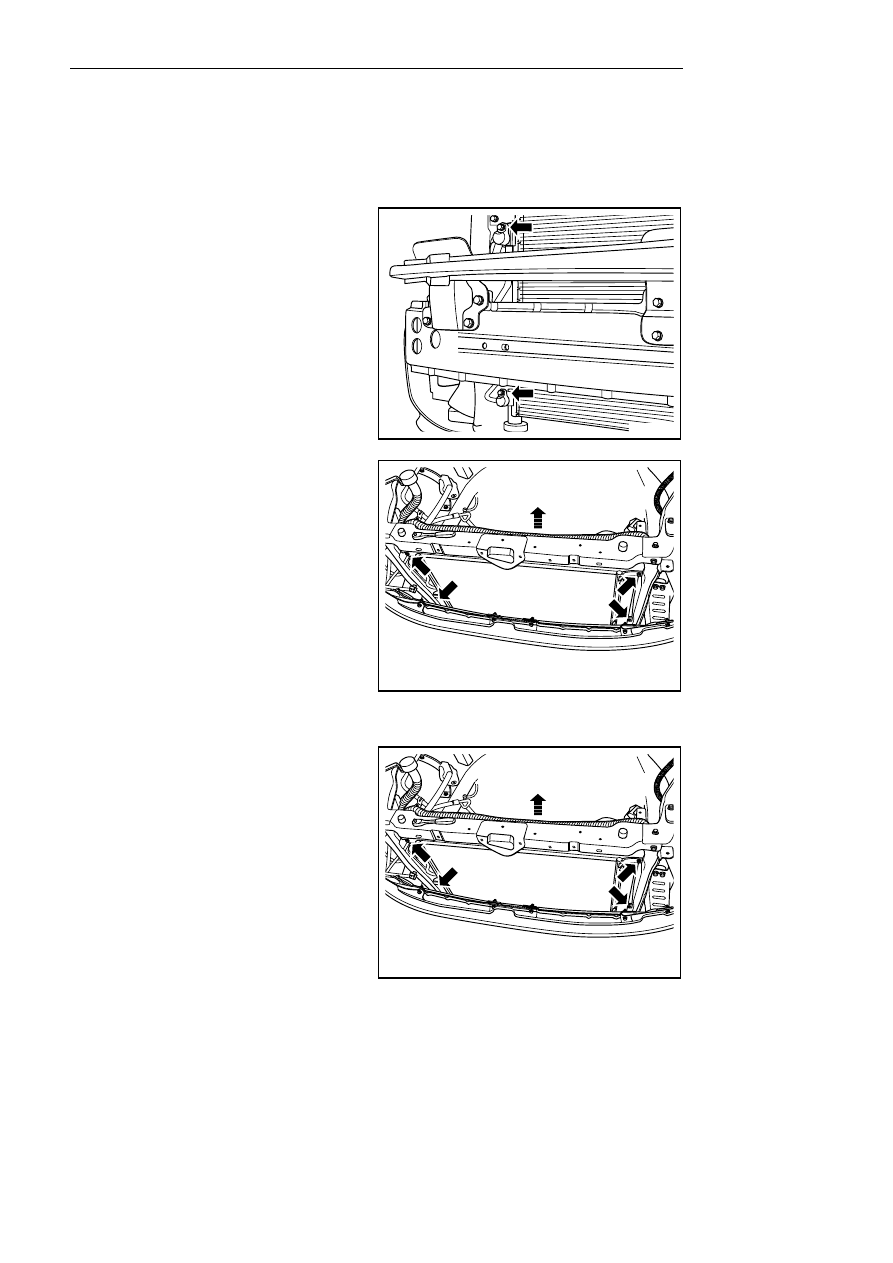

5.  Remove the upper and lower two rigid pipe

connectors on the condenser.



NL08-0049b



6.  Remove 4 condenser fixing bolts.

7.  Pull out the condenser upwards.



NL08-0050b



Installation procedure:

1.  Install condenser and tighten it with fixing bolt.

Torque:7 Nm (Metric) 5.2 lb-ft (English system)



NL08-0050b



1794
