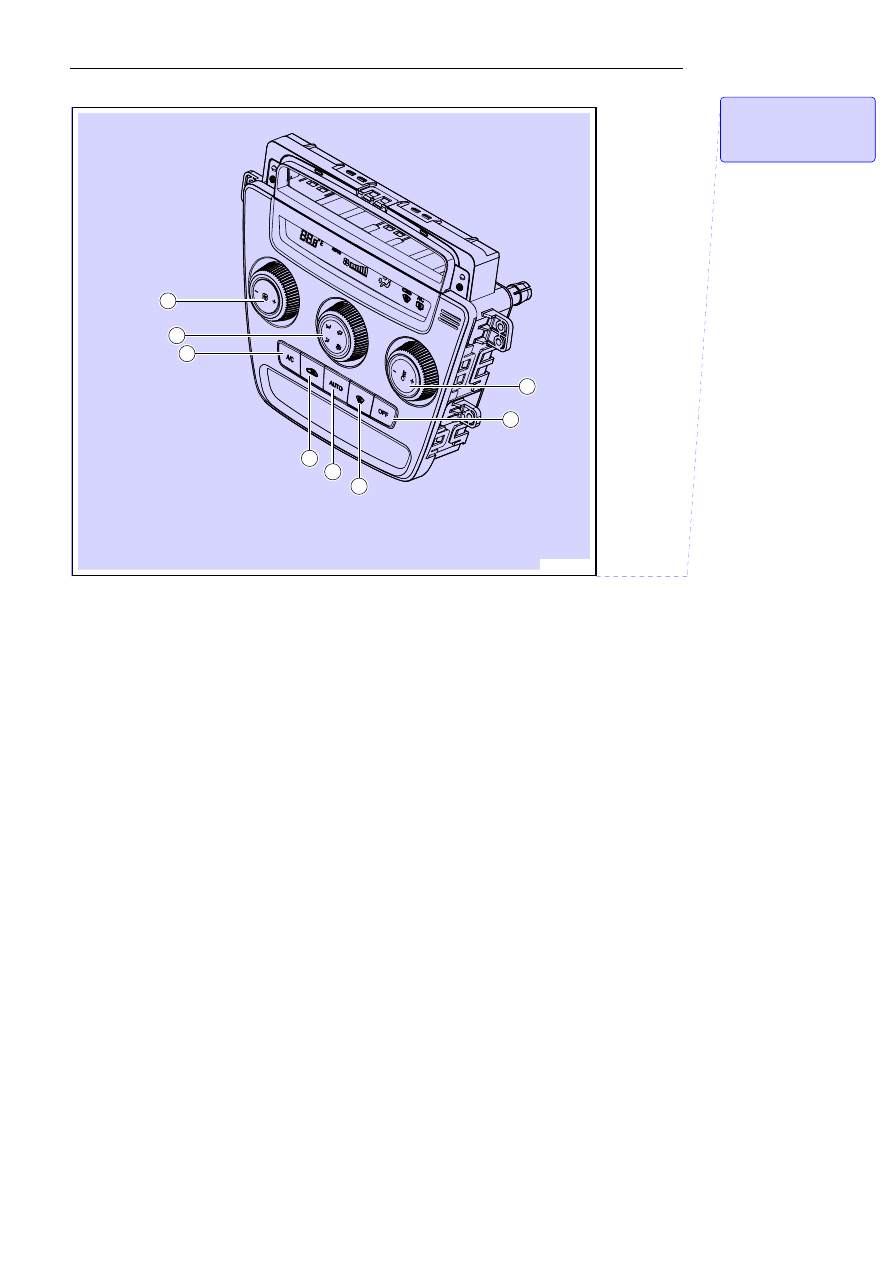

8.2.4.3 A/C panel schematic diagram

NL08-2029b

6

7

8

4

5

1

3

2



Legend

1. AC

button

2.  Air outlet mode key

3.  Outside circulation button of volume adjusting

knob

4.  Chilling-Heating Mode Switching Knob

5. "OFF"

button

6.  Front windshield defrosting switch

7. AUTO

key

8. Internal-outside

circulation

key



批注 [刘萍1]: Amend the

intermediate knob and the

lower key.

1695




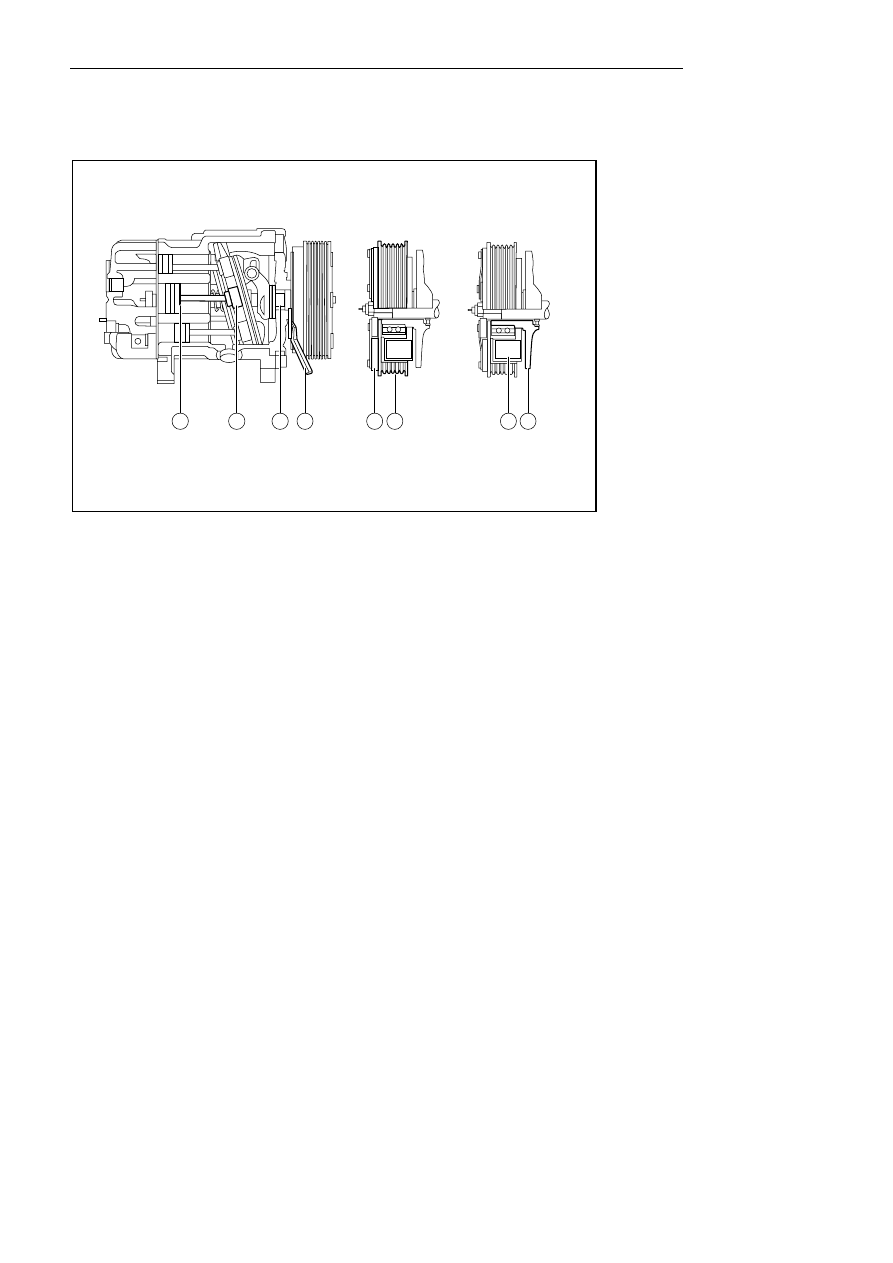

8.2.5 Disassemble drawings

8.2.5.1 Disassemble drawings

Compressor

3

4

5

7 8

6

2

1

NL08-2030b



Legend

1. Piston

and

cylinder

2. Slant

disc.

3. Compressor

shaft

4. Clutch

coil

connector.

5. Support

6. Pulley

7. Cultch

coil

8. Pressure

plate





1696






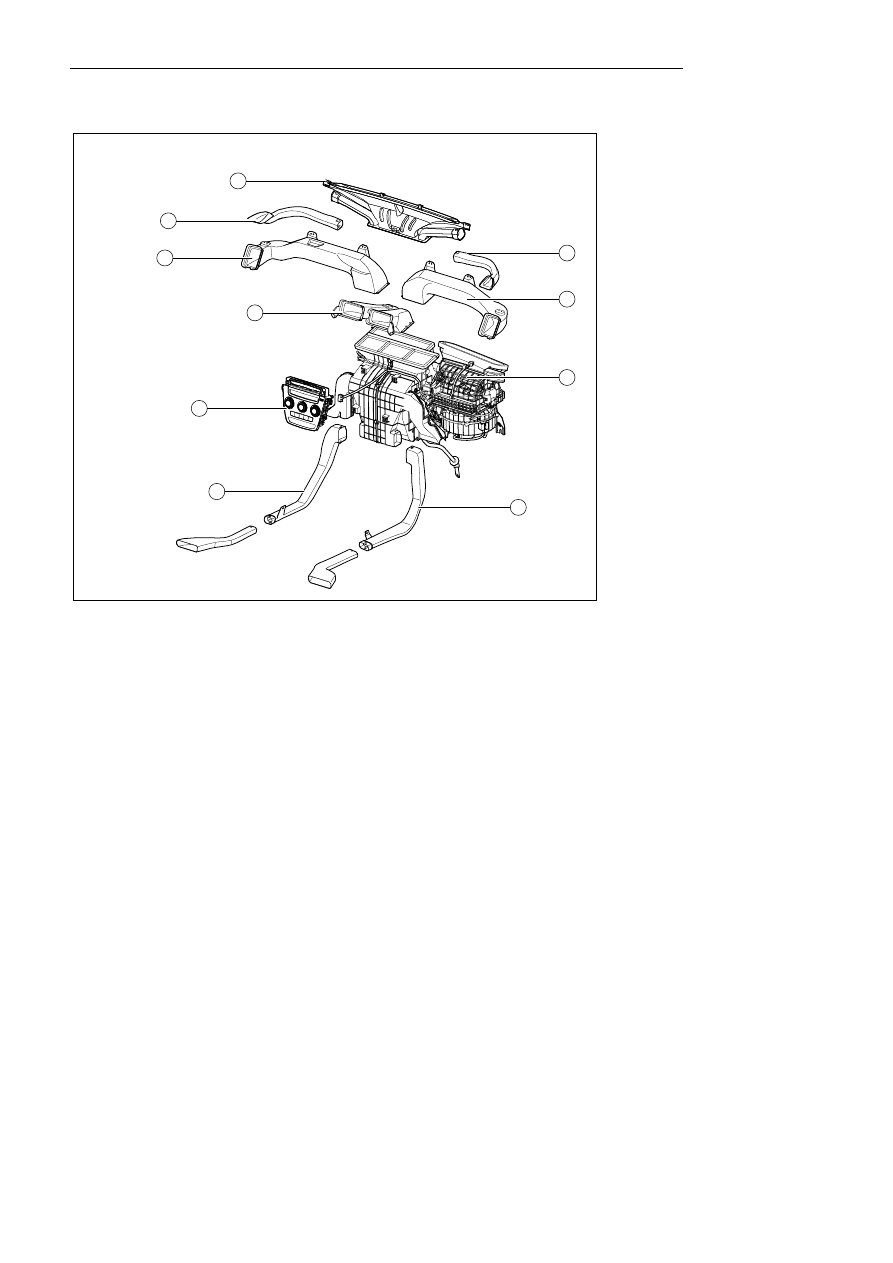

Breakdown drawing of indoor element of A/C system

NL08-2031b

2

3

4

5

1

6

7

8

9

10



Legend

1.  Air outlet of front windscreen

2.  Right side upper air outlet of instrument desk

3.  Vent port on right side of instrument table.

4. A/C

main

host



5.  Right floor air outlet

6.  Left floor air outlet

7. A/C

Control

panel

8.  Instrument desk center outlet port

9.  Left instrument panel    air outlet

10.  Left side upper outlet of instrument desk

1697



8.2.6 Electrical schematic diagram

8.2.6.1 A/C control system schematic diagram

NL08-2000b

室外温度传感器

车速信号

反馈信号

除雾反馈信号

除雾请求

位置信号

位置信号

内外循环电机

冷暖调节电机

风向调节电机

鼓风机

压力开关

ECM

ECM

空调离合器

蒸发器温度传感器

ECM

室内温度传感器

组合仪表

阳光传感器

空

调

控

制

模

块

发动机转速信号



Outdoor temperature

sensor



A

ir

 co

n

d

it

ion

in

gc

on

tr

ol

 m

o

d

u

le



Indoor temperature

sensor

Combination instrument

Solar sensor

Evaporator temperature

sensor

Speed
signal

Enginespeed

signal

Feedback

signal

Position

signal

Position

signal

Defrost

requirement

Defrost

feedback

signal

Inside and outside

circulation motor

Blower

Pressure

switch

Air conditioning

clutch

Cold-warm adjusting

motor

Wind adjusting motor
