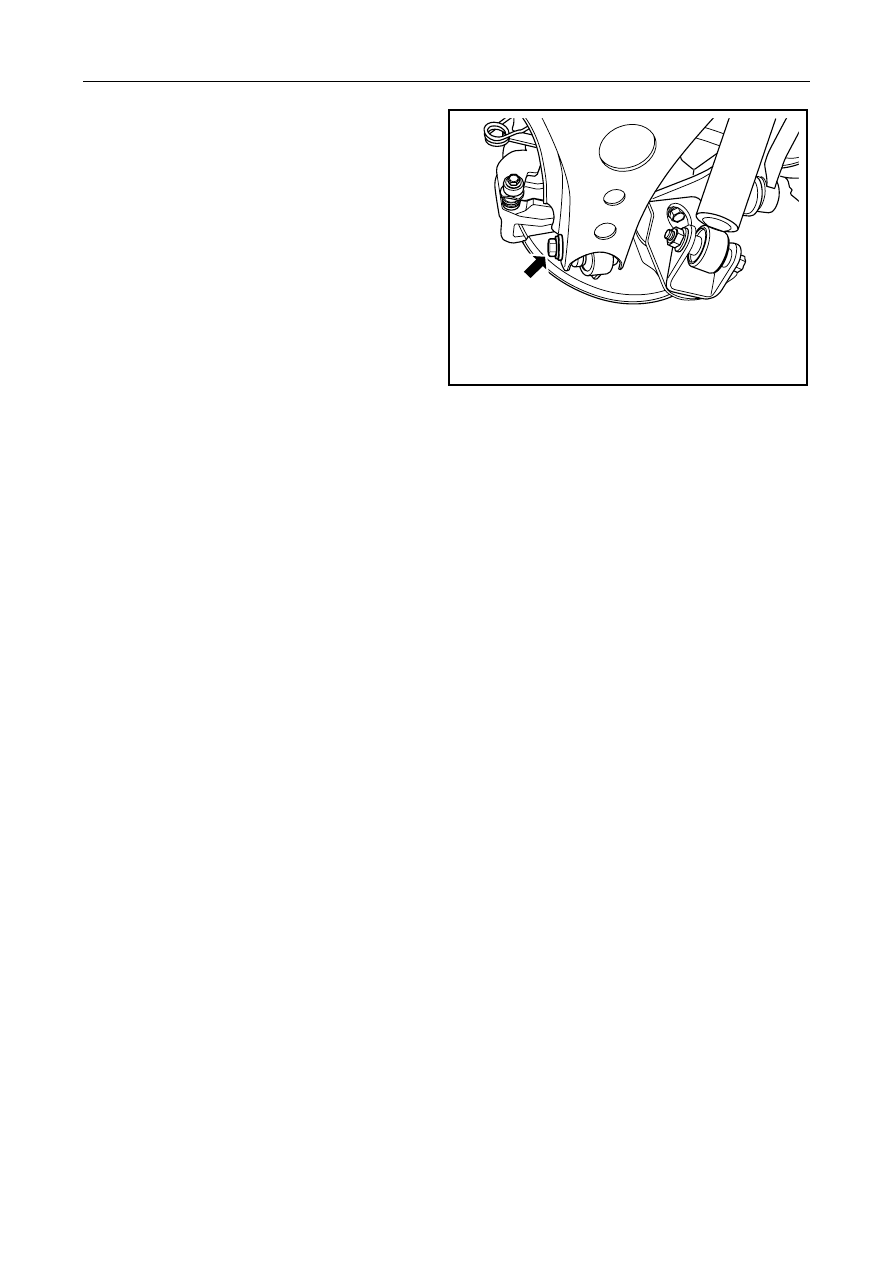

9.  Fixing bolt between rear suspension No.2 swing

arm and rear axle spindle head bearing seat

Torque: 80 Nm (Metric) 59.2 lb-ft (English system)

10.  Install left right rear wheel.

11. Lower

the

vehicle.



NL04-0039b



1471






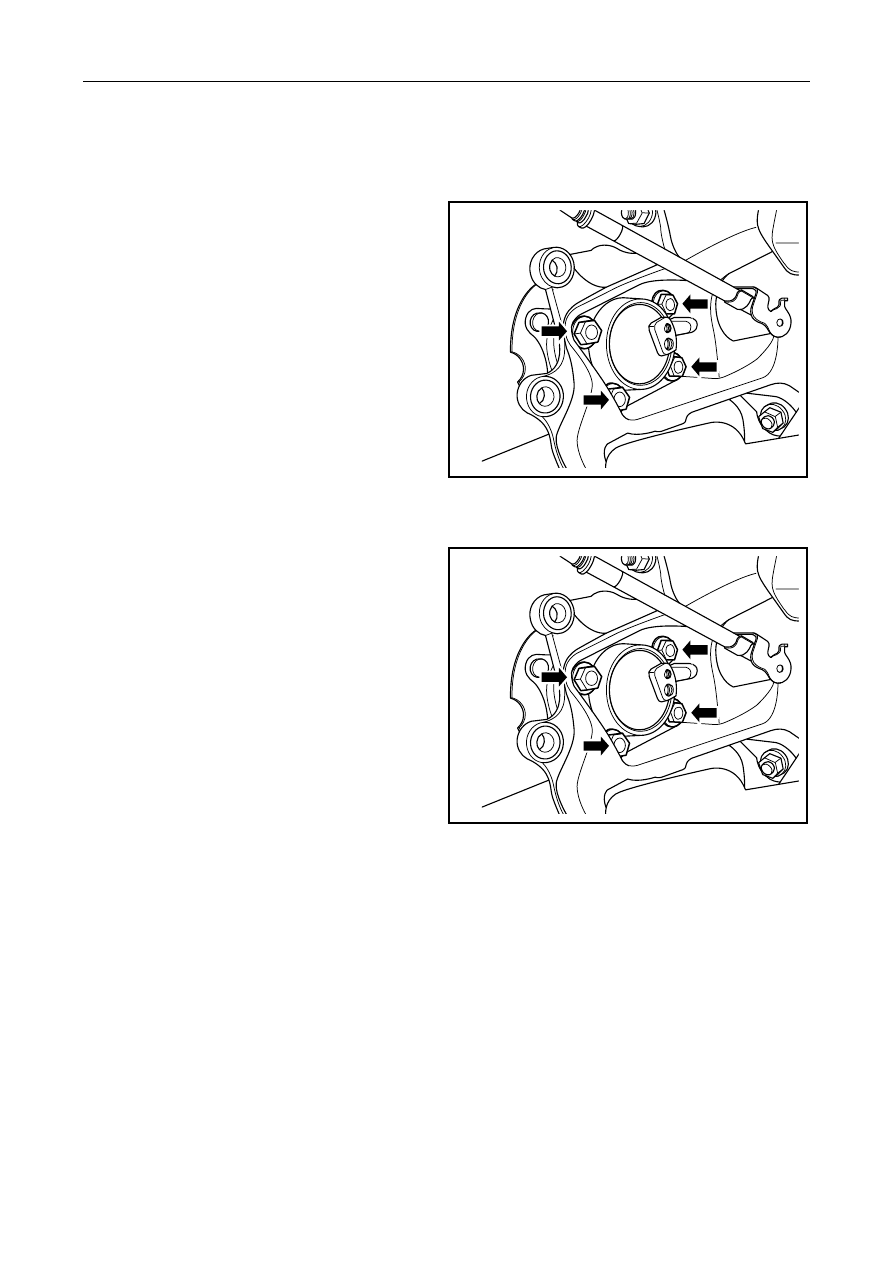

4.3.7.8 Rear hub unit replacement

Dismantle procedure

1.

For dismantling of left, right rear wheel, refer to
4.4.5.1 replacement of wheel.

2.

For lifting of the vehicle, see 1.3 lifting vehicle.

3.

For dismantling of rear brake pad, refer to 6.3.5.1
replacement of brake pad - rear.

4.  For dismantlement of the rear brake disc, see

6.3.5.3 Replacement of brake discs - rear.

5.  For removal of the rear wheel speed sensor, see

6.6.7.3 Replacement of (rear) wheel speed
sensors.

6.

Remove the rear hub unit fixing bolt.

7.

Extract the rear hub unit.

NL04-0050b

Installation procedure:

1.

Install rea wheel hub unit and tighten fixing bolt.

Torque :80Nm (Metric) 59.2lb-ft (English system)

2.

Install rear wheel speed sensor.

3.

Install rear brake disc.

4.

Install rear brake pad.

5.

Install the front-right rear tire.

6. Lower

the

vehicle.



NL04-0050b



1472




4.4 Wheel and tire

4.4.1 Specifications

4.4.1.1 Fastener specifications

Torque Range

Fastener Name

Model

Metric (N.m)

English system
(lb-ft)

Vehicle wheel nut

M12×1.5

100～120 74～89



Tire specification

Specification

225/65 R17 102H

Cold pressure (front /rear)

220/220 kPa (Metric) /32/32 psi (English system)

Wheel rim

17×7J



Aeration pressure conversion table

kPa  psi kPa  psi kPa  psi

140  20 185  27 235  34

145  21 190  28 240  35

155  22 200  29 250  36

160  23 205  30 275  40

165  24 215  31 310  45

170  25 220  32 345  50

180  26 230  33 380  55



1473






4.4.1.2 Front suspension position specification

Note: the following parameters refer to the technical parameters of the whole vehicle under the reorganizing
state!

Left internal
/ external

38.83°/30.77°

Front wheel
angle

Right
internal /
external

38.83°/30.77°

Front wheel camber

-0.21°±0.75°

Kingpin inclination angle

11.58°±0.75°

Kingpin caster angle

6.0°±0.75°

Front wheel toe-in

2.8±0.2 mm/0.04±0.008 in

Front tread

1560 mm/61 in

4.4.1.3 Rear suspension position specification

Note: the following parameters refer to the technical parameters of the whole vehicle under the reorganizing
state!

Rear wheel toe-in

-3.4±2 mm/-0.13±0.08 in

Rear wheel camber

-0.98°±0.75°

Rear tread

1560 mm/61 in

Wheelbase

2661 mm/105 in
