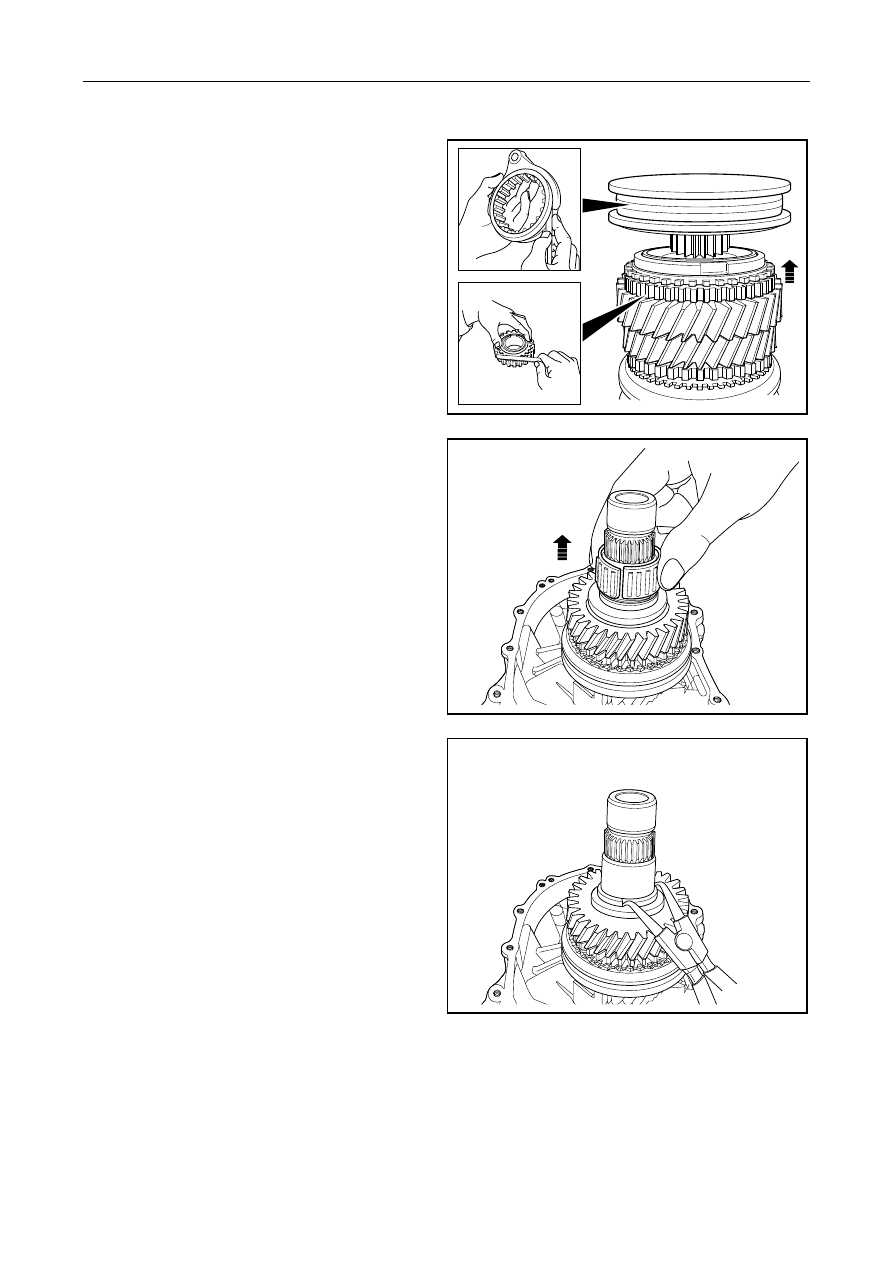

7.  Take out 5nd speed synchonizer assembly。

Notes :distance between gear bushing and shift
fork 0,35mm( 13,780in×10

≦

≦

-3)synchronizer

End-face distance back-face synchronizer and gear
end 0,8mm( 31,496

in×

≧

≧

10

-3

),



FE03-0090b

8.  Take out 5th speed gear.needle bearing and

needle bearing washer



FE03-0091b

9.  Take out 4th speed gear snap spring and washer

by snap spring pillar.



FE03-0092b



1223

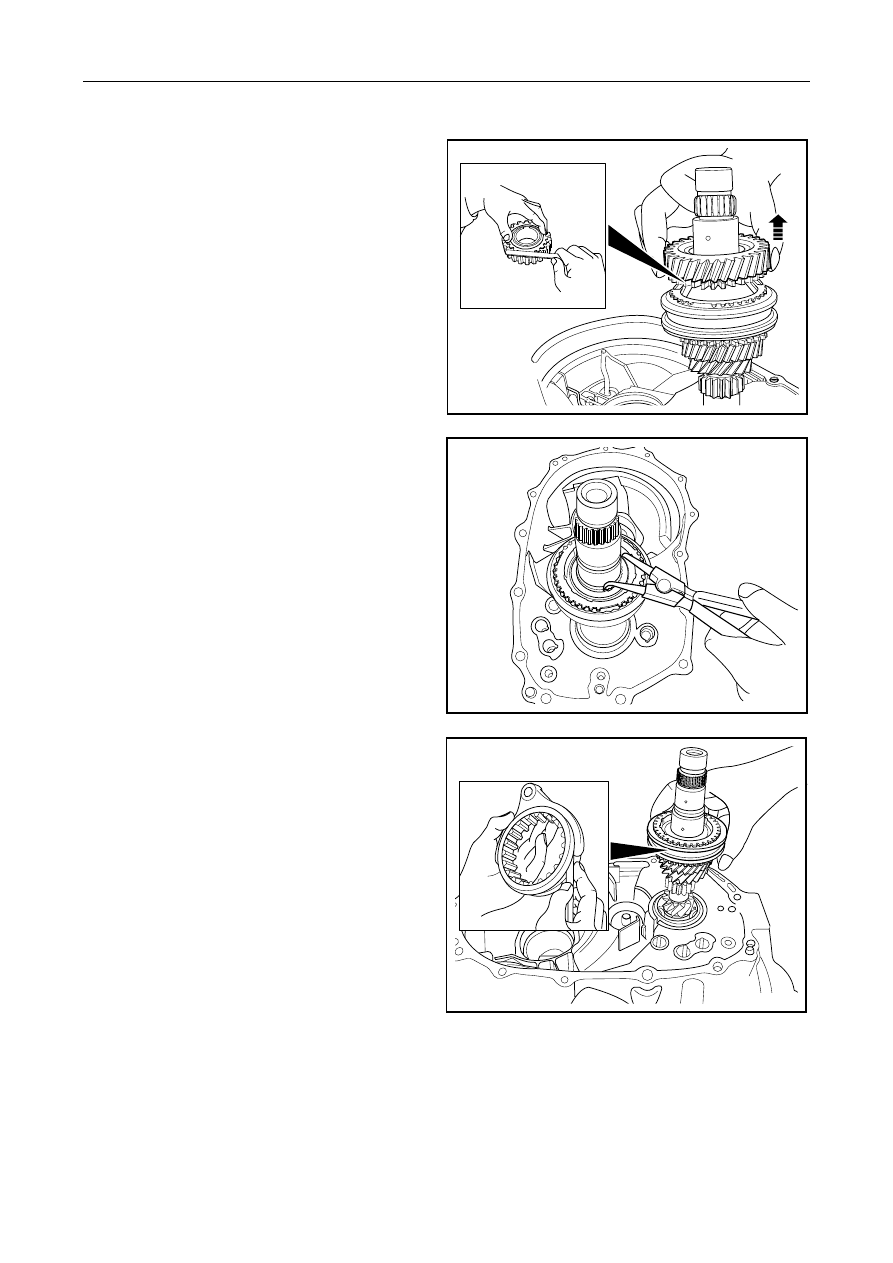

10  Take out 4th speed gear , needle bearing and

washer,

Notes : synchronizer end-face distance back-face
synchronizer and gear end

0,8mm( 31,496in×

≧

≧

10

-3

),



FE03-0093b

11. Dismantle 3rd/4th speed synchronizer snap

spring by snap ring pliers

Notes : take out 4th speed synchronizer before
dismantle snap ring , otherwire , snap spring hard
take out

！





FE03-0094b

12.  Take out 3rd/4th speed synchronizer

Notes :distance between gear bushing and shift
fork 0,35mm( 13,780 in×10

≦

≦

10

-3

)



FE03-0095b



1224

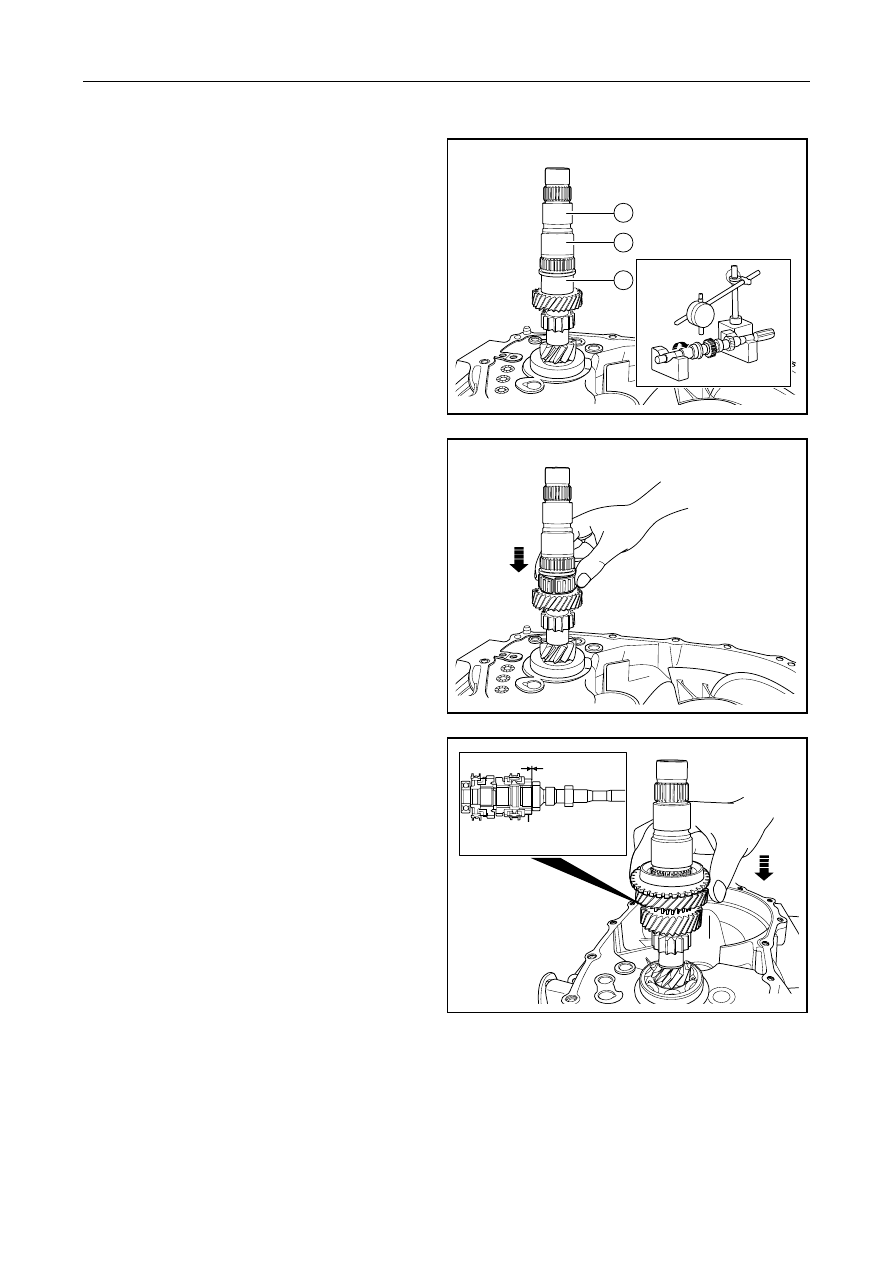

13.  Take out 3rd speed gear and needle bearing.

14.  Final status after dismantle input shaft

Notes : Input shaft axial runout 0,03mm( 1,181

≦

≦

in×10

-3

)Input shaft worn face min,diameter is

33,985mm(1337,989 in×10

-3

), surface B min,diameter

is 30,985mm(1219,879 in×10

-3

)



B

A

A

FE11-0097b

Installation procedure::

1.  Install 3rd speed gear needle bearing.



FE11-0098b

2.  Install the 3rd speed.

Notes : Input shaft 3rd speed gear axial clearance is
0,1～0,35mm(3,937～13,780 in×10

-3

)



FE03-0099b



3

rd

 speed gear

1225

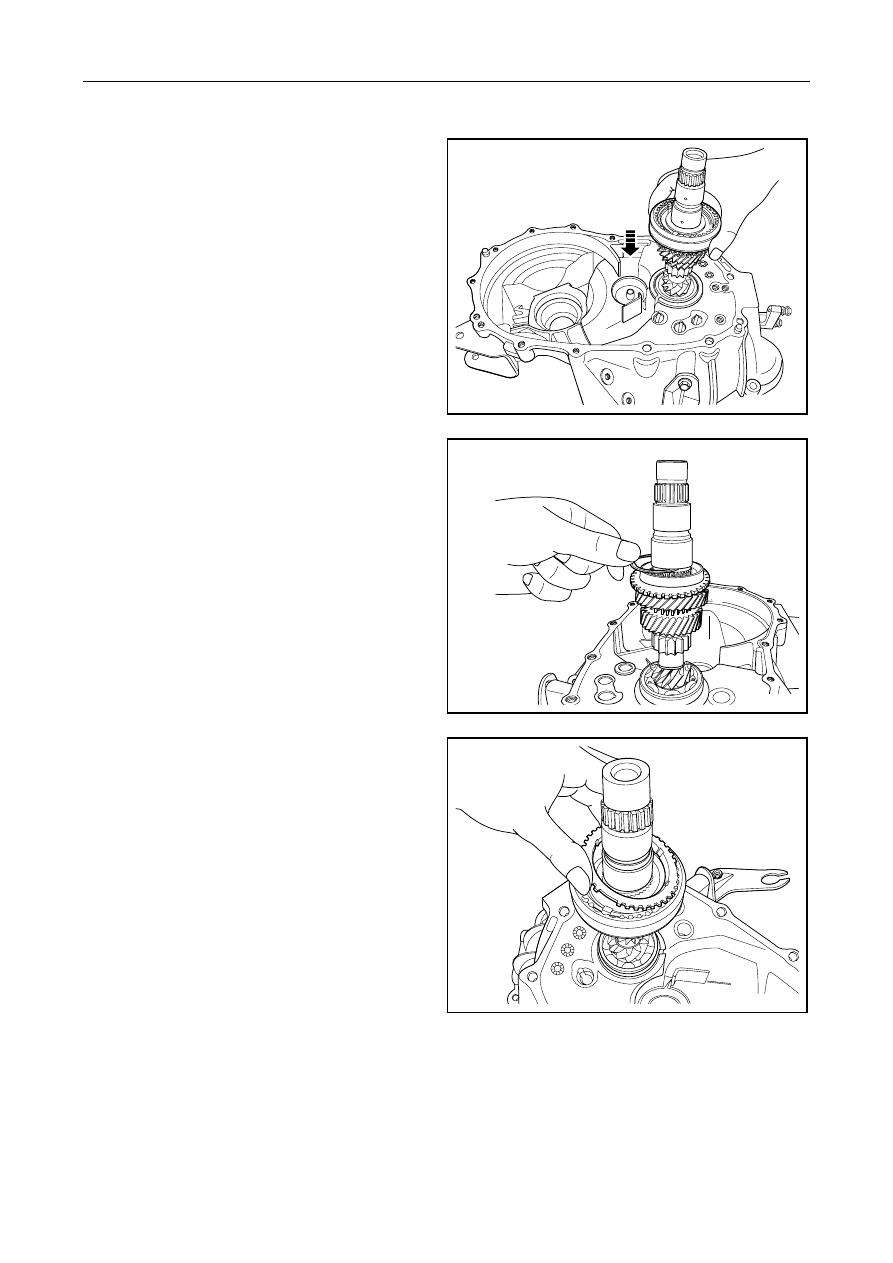

3.  Install 3rd/4th speed synchronizer.

Notes : 4th speed synchronizer rings install together,
otherwire.hard install 3rd/4th speed synchronizer
snap spring.synchronizer has chamfer is face to rear
end of transmission

！





FE03-0100b

4.  Install 3rd/4th speed synchronizer snap spring.



FE03-0101b

5.  Install 4th speed synchronizer ring.

Notes : upper slot of synchronizer right insert into
drive gear of synchronizer

！





FE03-0102b



1226
