3.4.8.5 Disassembly and assembly of shift control mechanism

Dismantle procedure

1.  Dismantle shift control mechanism assembly,

Refer to“3.4.8.4 shift control mechanism
replacement”.

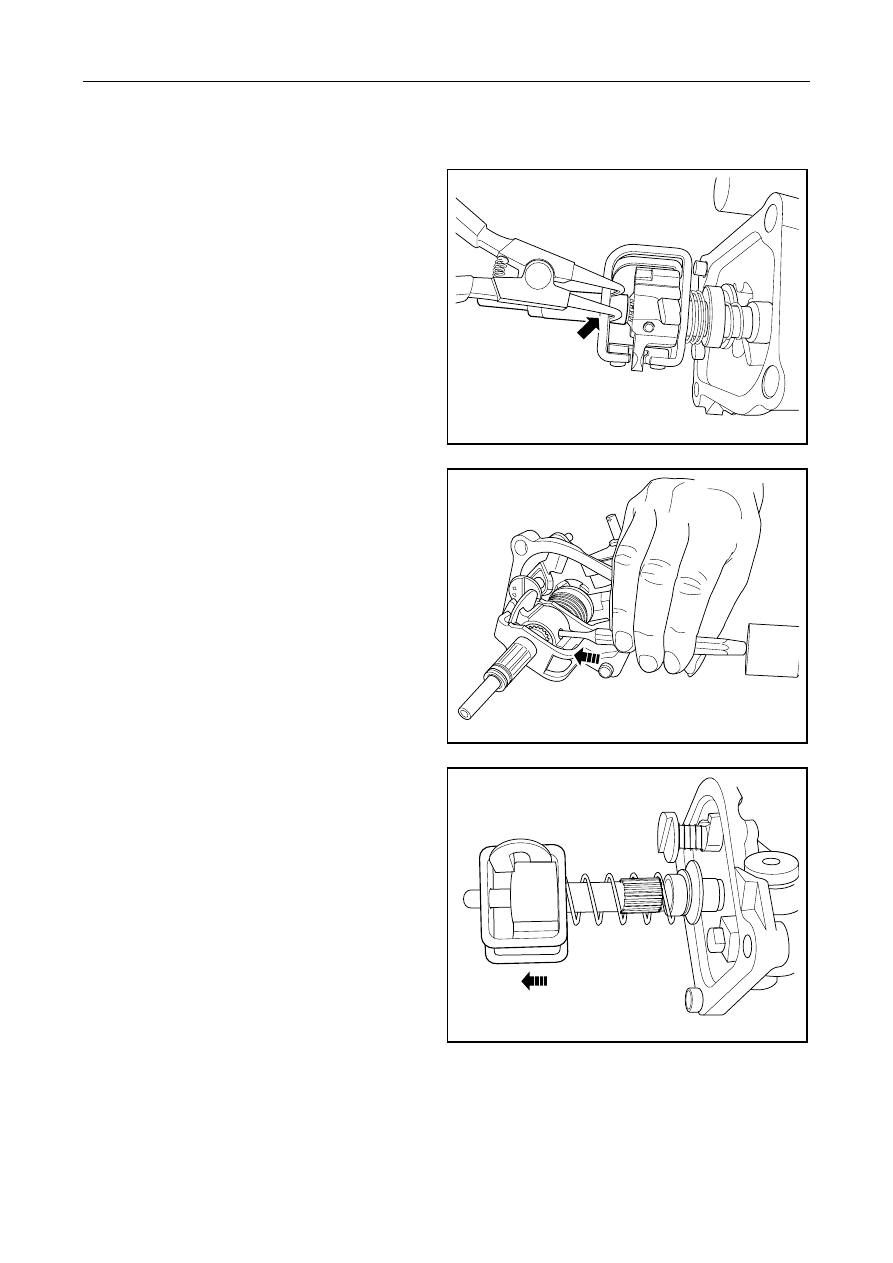

2.  Dismantle outer snap spring on the shift control

mechanism by snap soring pillar



FE03-0033b

3.  Dismantle lock pin of shift control mechanism.



FE03-0034b

4.  Take out shift lever sliding sleeve.



FE03-0035b



1203

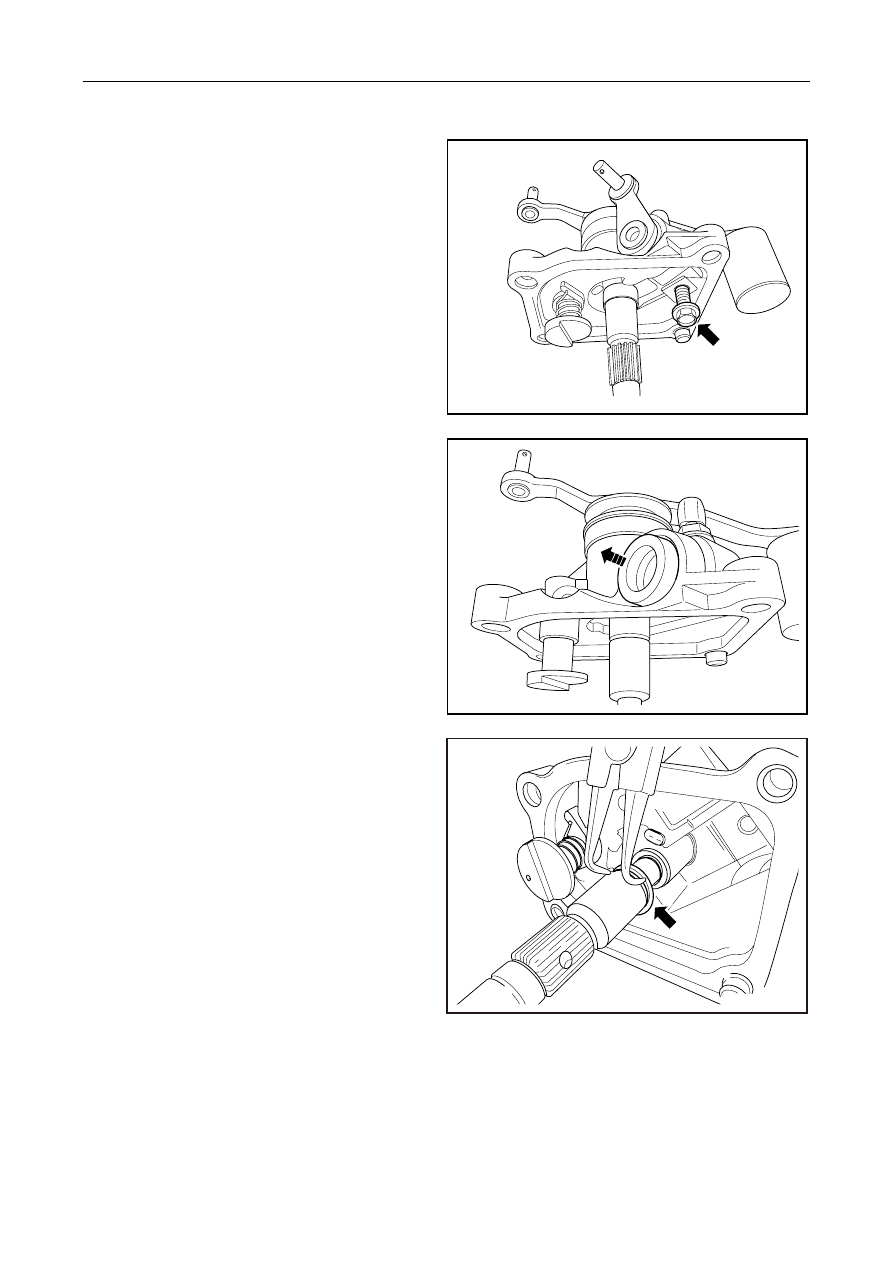

5.  Dismantle selecting control arm fastening bolt



FE03-0036b

6.  Dismantle control arm oil seal of selecting rod as

shown in figure



FE03-0037b

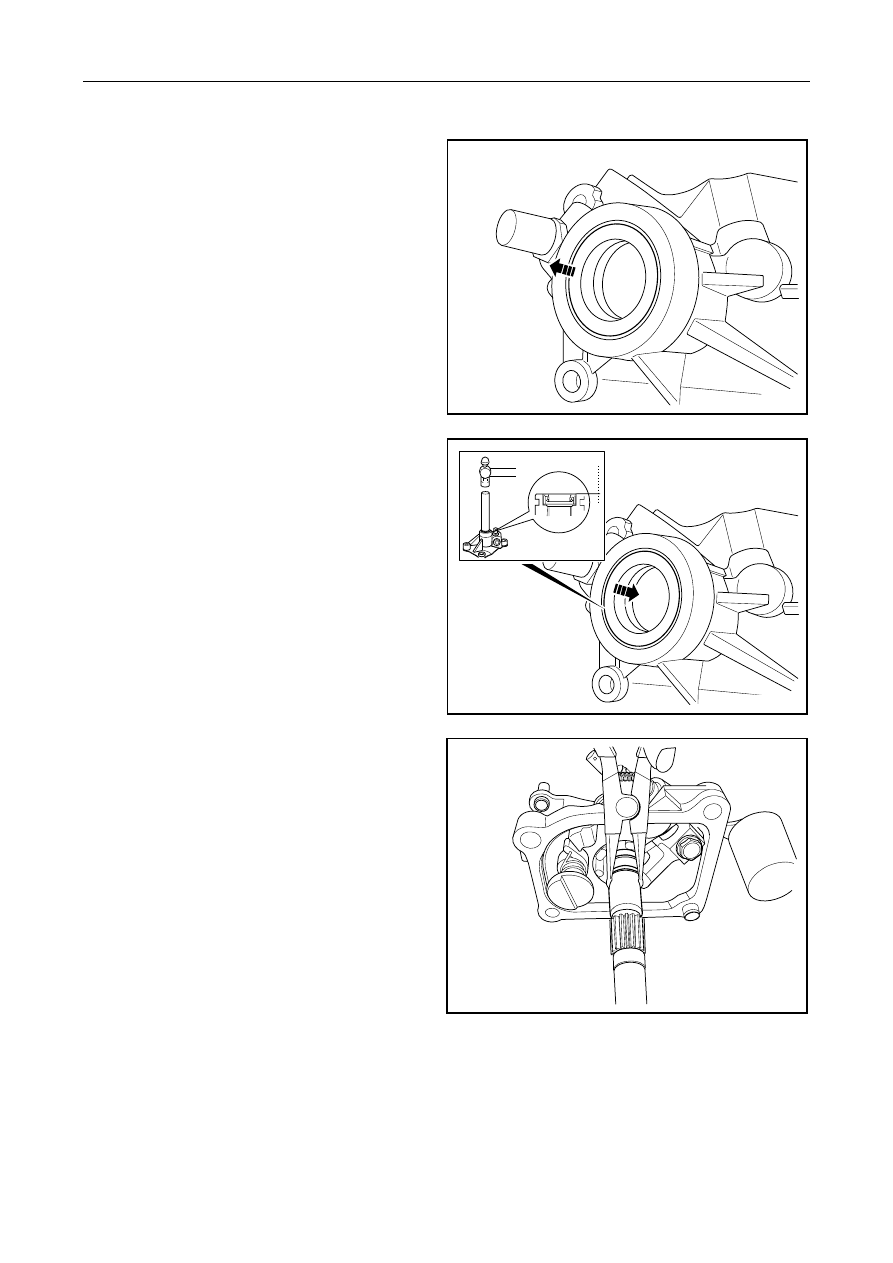

7.  Take out snap spring in the shift lever control

arm by snap spring pillar.



FE03-0038b



1204






8. Dismantle shift lever control arm oil

seal.completed shift control mechanism
disassembly.



FE03-0039b

Installation procedure::

1.  Install control trailing arm oil seal of shift lever

Notes : Distance from oil seal end to oil seal hole is
0～0,5mm(0～19,685 in×10

-3

 ),

2.  Install shift lever control lever .



0-0.5mm

FE03-0040b

3. Install inner snap spring .



FE03-0041b



1205

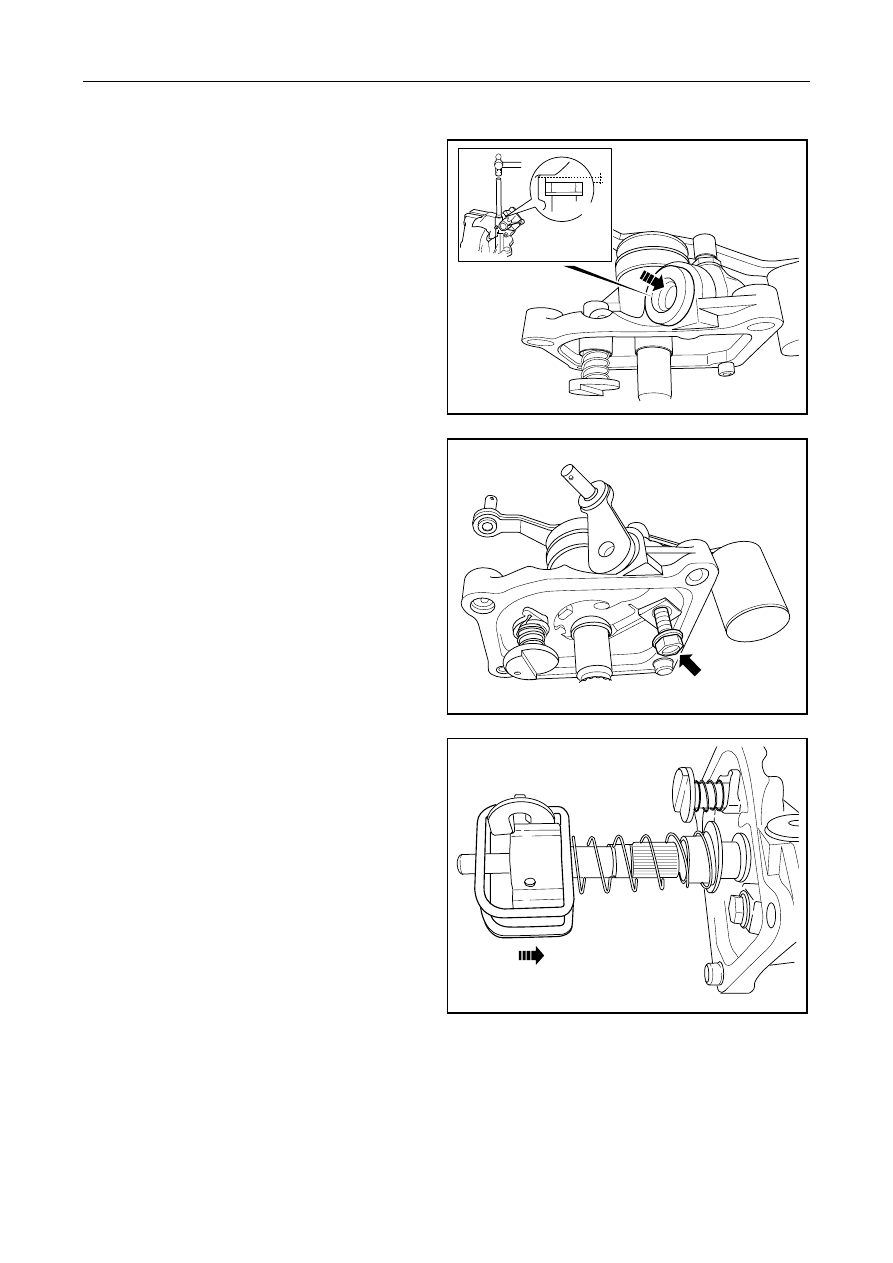

4.  Install control level oil seal of selecting rod.

Distance from oil seal end to oil seal hole is 2.0～
2.5mm(78.740～98.425 in×10

-3

)。



2.0-2.5mm

FE03-0042b

5.  Mount control arm of selecting lever, and tighten

bolt.

Notes:do not damaged seal lip

FE03-0043b

6.  Install shift lever sliding sleeve .



FE03-0044b



1206
