Installation procedure::

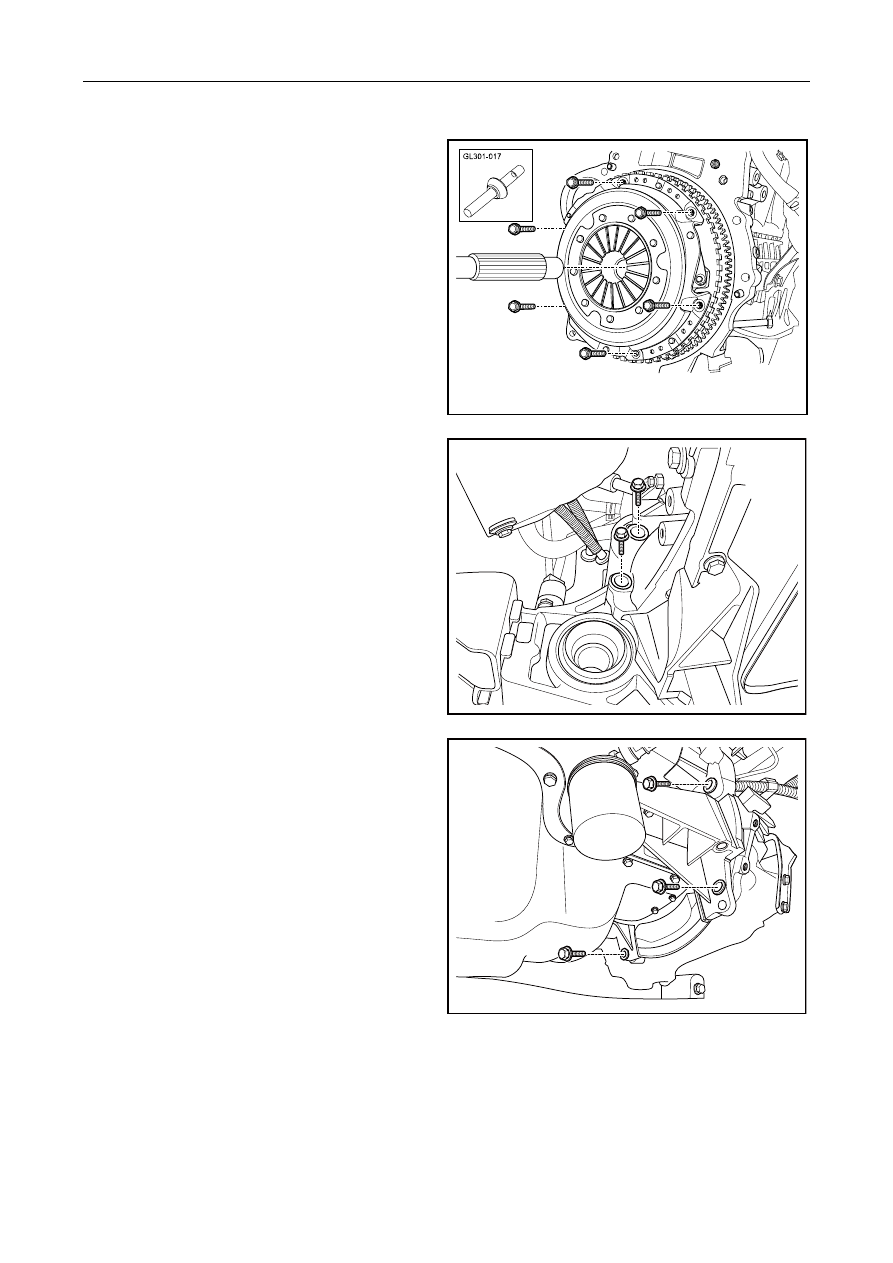

1.  Use a flat-panel jack to support the transmission

assembly.

2.  Insert the transmission input shaft into the clutch

plates. Push the transmission to the engine end,
pay attention to position of locating pin.



NL03-0172b

3.  Install the rear connecting bolt of transmission ;



NL03-0025b

4.  Install transmission lower connecting bolt and

start motor lower fixing bolt.



NL03-0026b



1195

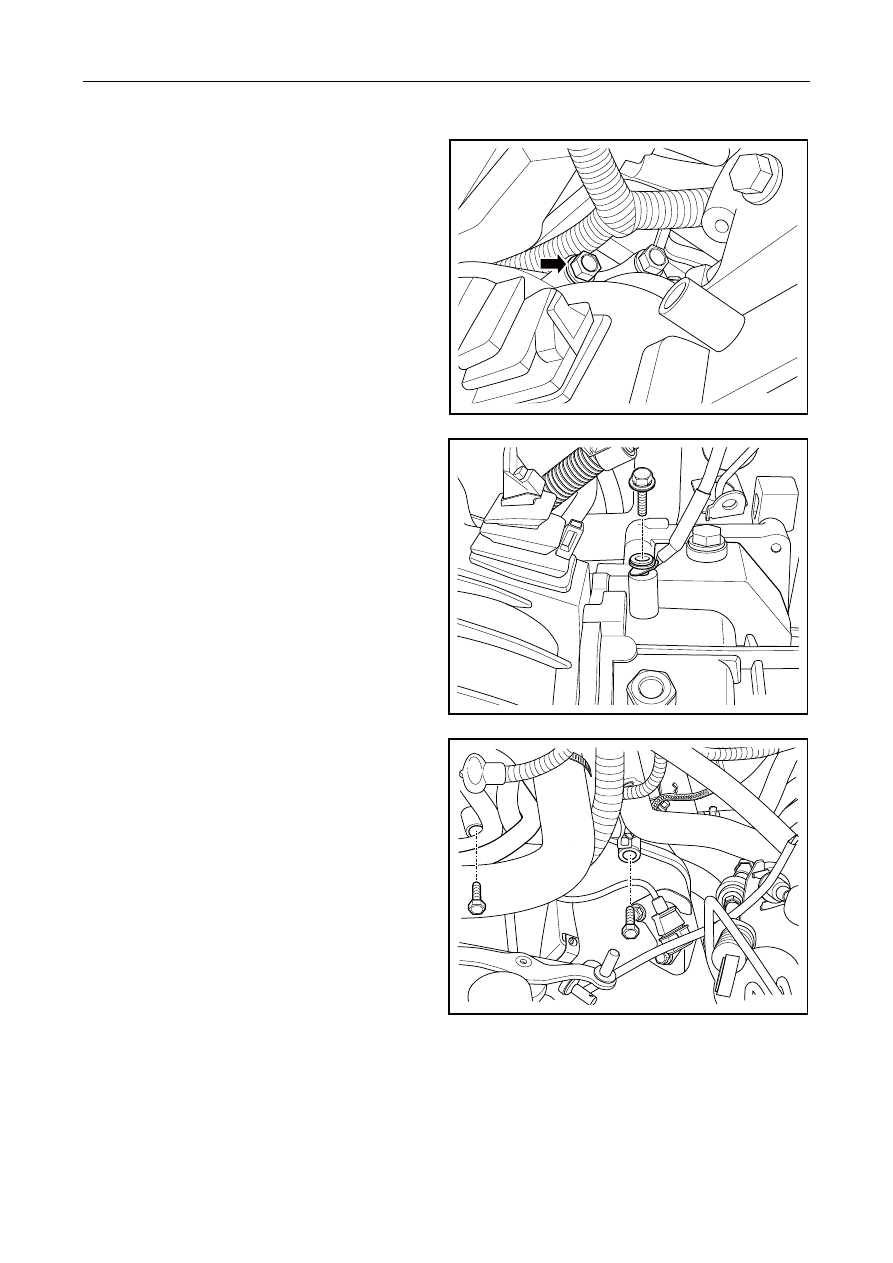

5.  Install start fixing bolt and cable on the start
motor

6.  Dismantle the flat-panel jack;



FE03-0180b

NL03-0027 b

7.  Install transmission housing grounding cable.

8.  Install the left and right drive shafts.

9.  Install front suspension longitudinal beam.front

subframe and related connecting part.

10.  Install the front wheel tire.

11.  Dismantle engine hoisting tool.



NL03-0028b

12.  Install the transmission upper connecting bolts;



NL03-0029b



1196

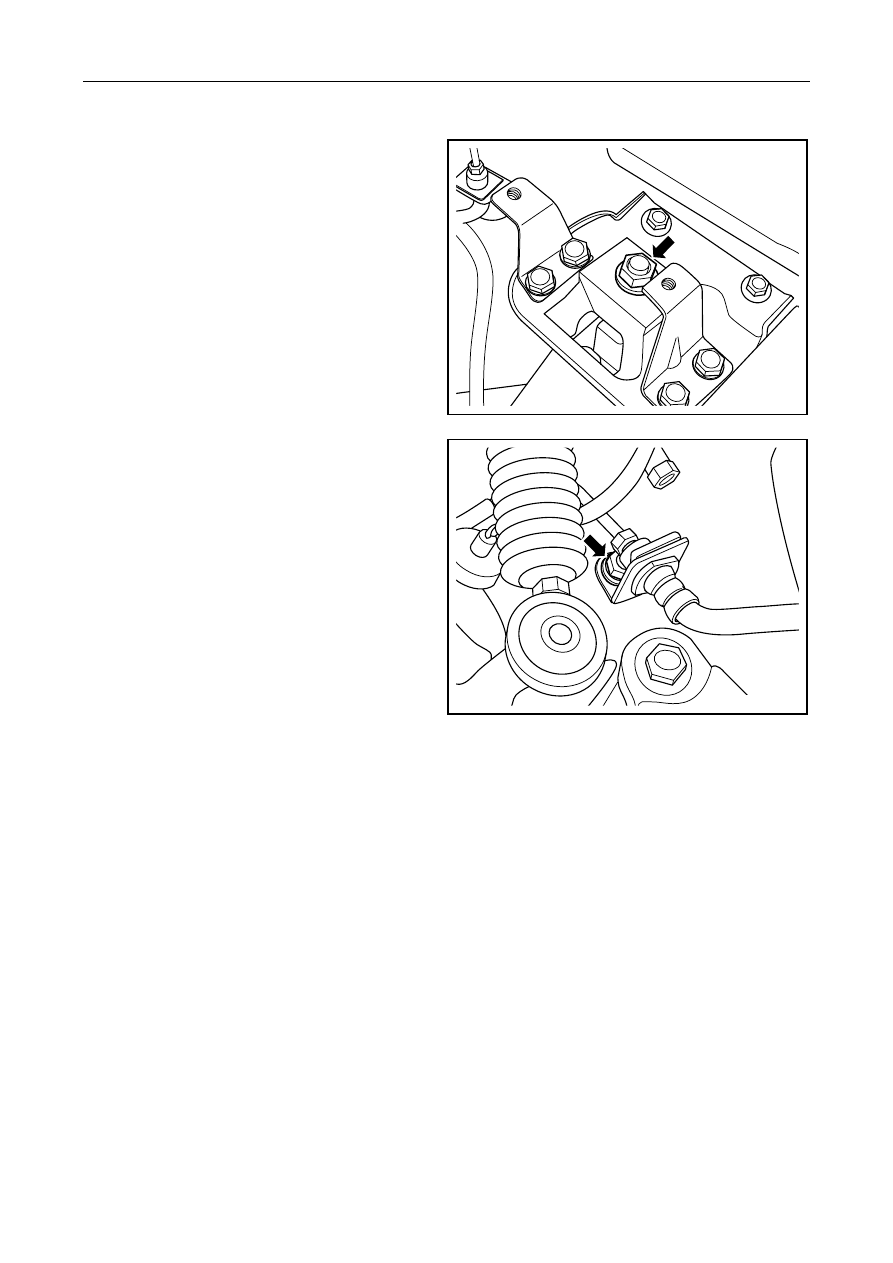

13.  Install the transmission left bracket assembly.



NL03-0018b

14.  install and tighten fixing support of clutch slave

pump

15.  Install the clutch slave pump and exhaust the air.

16.  Install the shift control mechanism.

17. Install crankshaft position sensor harness

connector.

18.  Install speed sensor harness connector.

19. Install reverse door lamp switch harness

connector.

20.  Install the battery base plate.

21.  Connect the battery negative cable.



NL03-0014b

1197




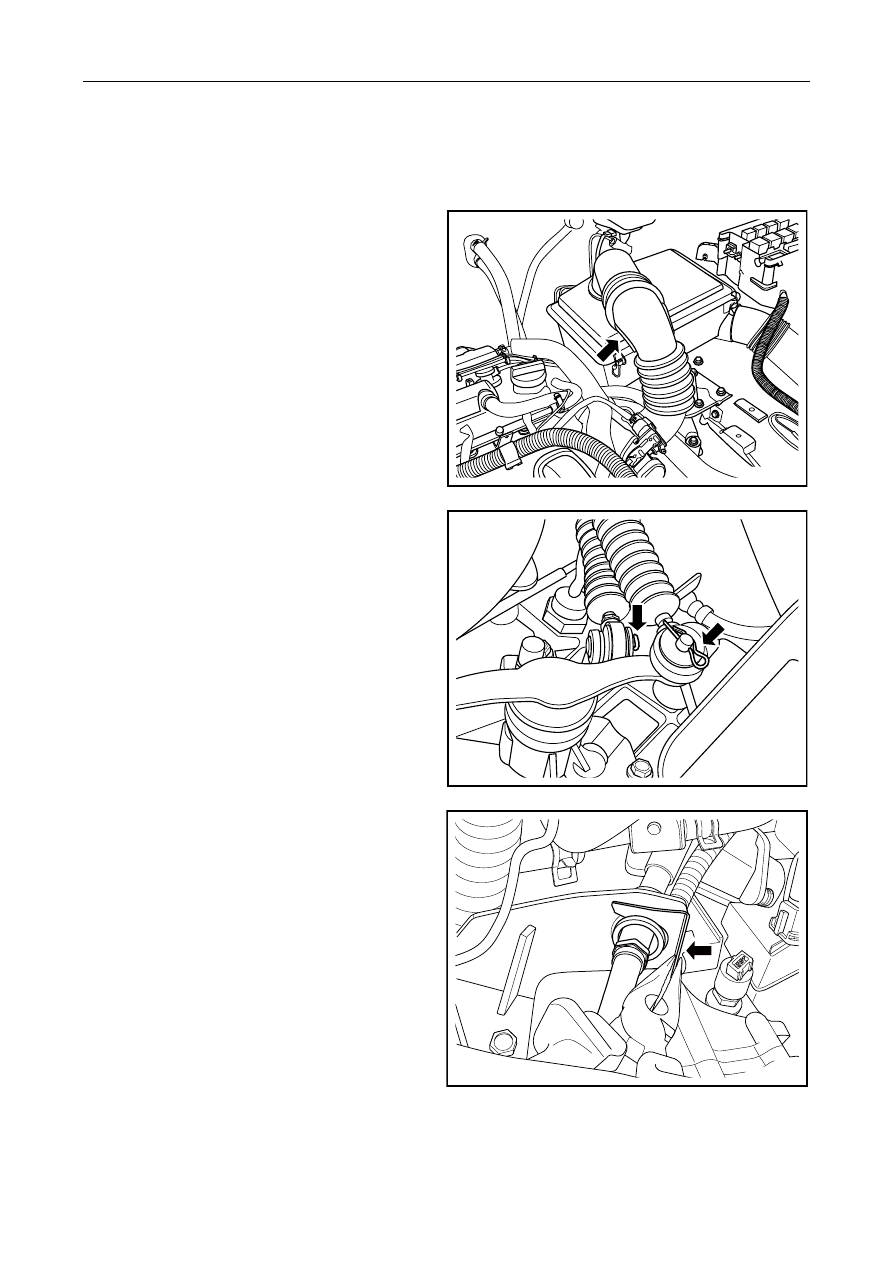

3.4.8.4 Shift control mechanism assembly replacement

Dismantle procedure

Warning: refer to warning for battery disconnection in warnings and precautions.

1.  Disconnect the battery negative cable. Refer to

2.11.8.1 battery cable disconnection/connection
procedures.

2. Dismantle

air

filter.



NL03-0031b

3.  Dismantle shift lever and selecting rod cable
plug.



NL03-0032b

4.  Dismantle fixing clip plate of shift lever cable

position .take out shift control lever cable.



NL03-0033b
