5.  Dismantle fixing clip plate of selecting lever

cable, take out selecting control lever cable.



NL03-0034b

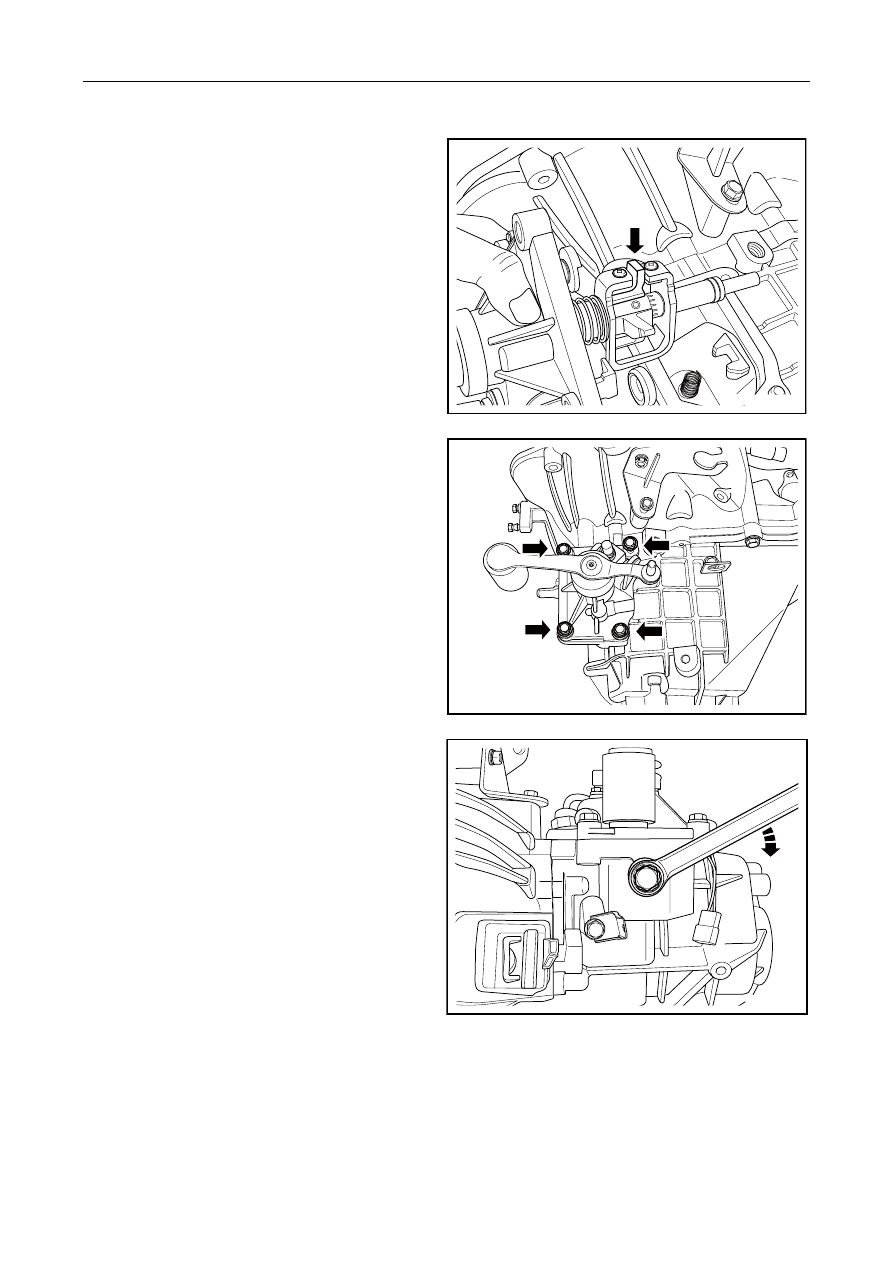

6.  Dismantle self-lock bolt of shift shaft as shown

in figure



NL03-0035b

7.  Dismantle 4 bolts as shown in the figure.



NL03-0036b



1199

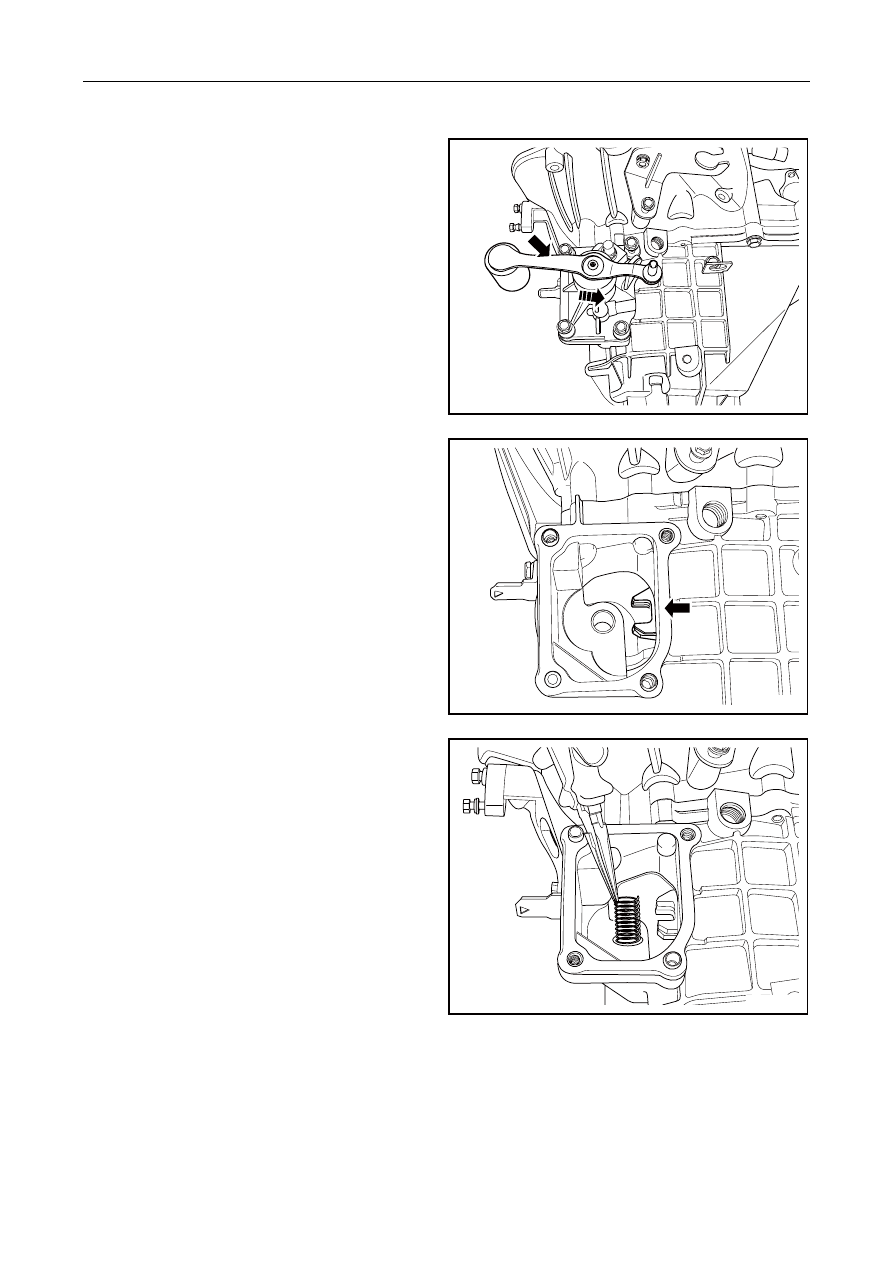

8.  Take out shift control mechanism assembly.

Notes : Gears must be is in the netural position as
shown in figure, otherwise .control mechanism can
not be took out, pay attention to make sure return
spring is in free status in the transmission at moment
time, otherwise , it easily dropped in the transmission

NL03-0037b

Installation procedure::

1.  Confirm shift fork is in the neutral position in the

transmission as shown in figure



NL03-0038b

2.  Install return spring on the fixing hole.and

confirm whether it is installed in the correct
position.



NL03-0039b



1200

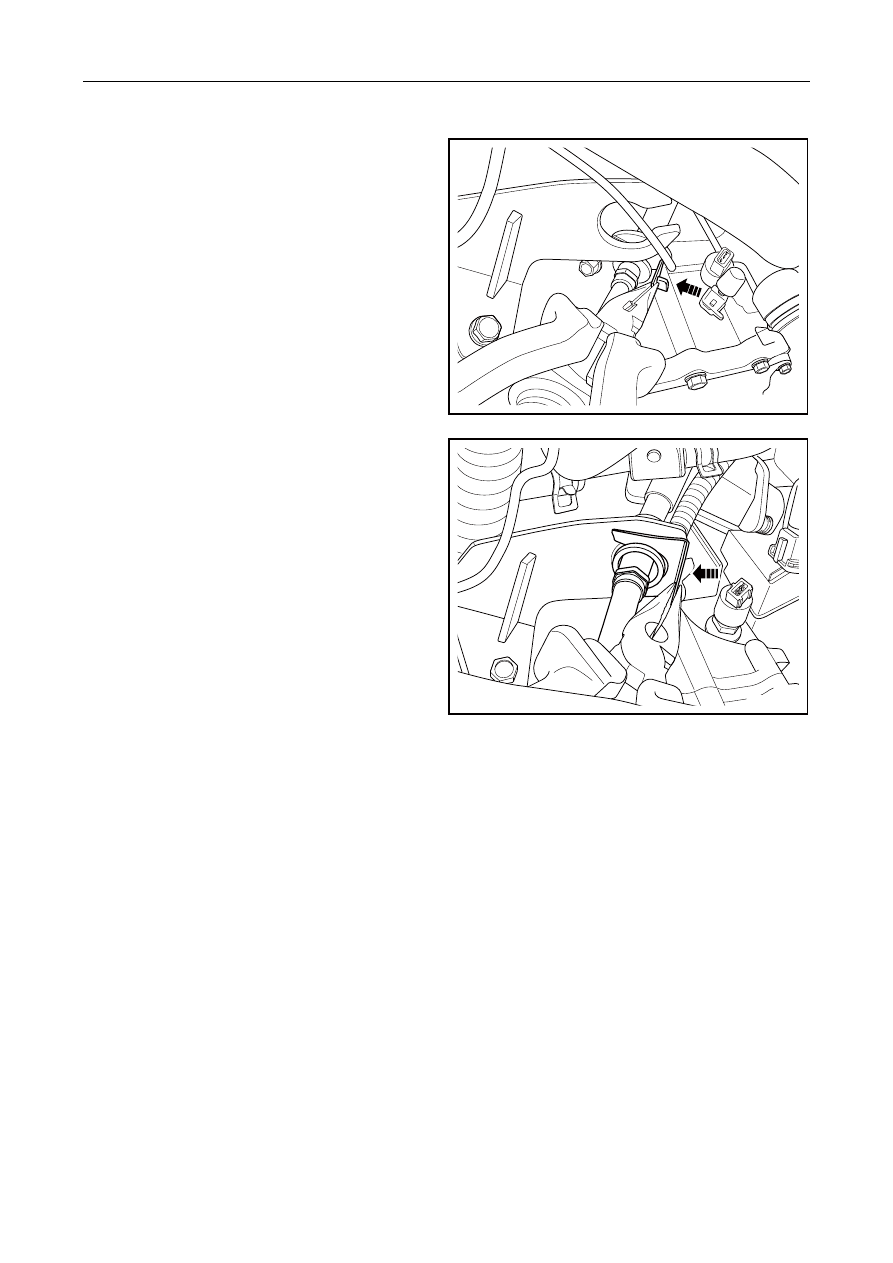

3.  First confirm of control sliding block position

shift control mechanism assembly is in the level
position before installed



NL03-0040b

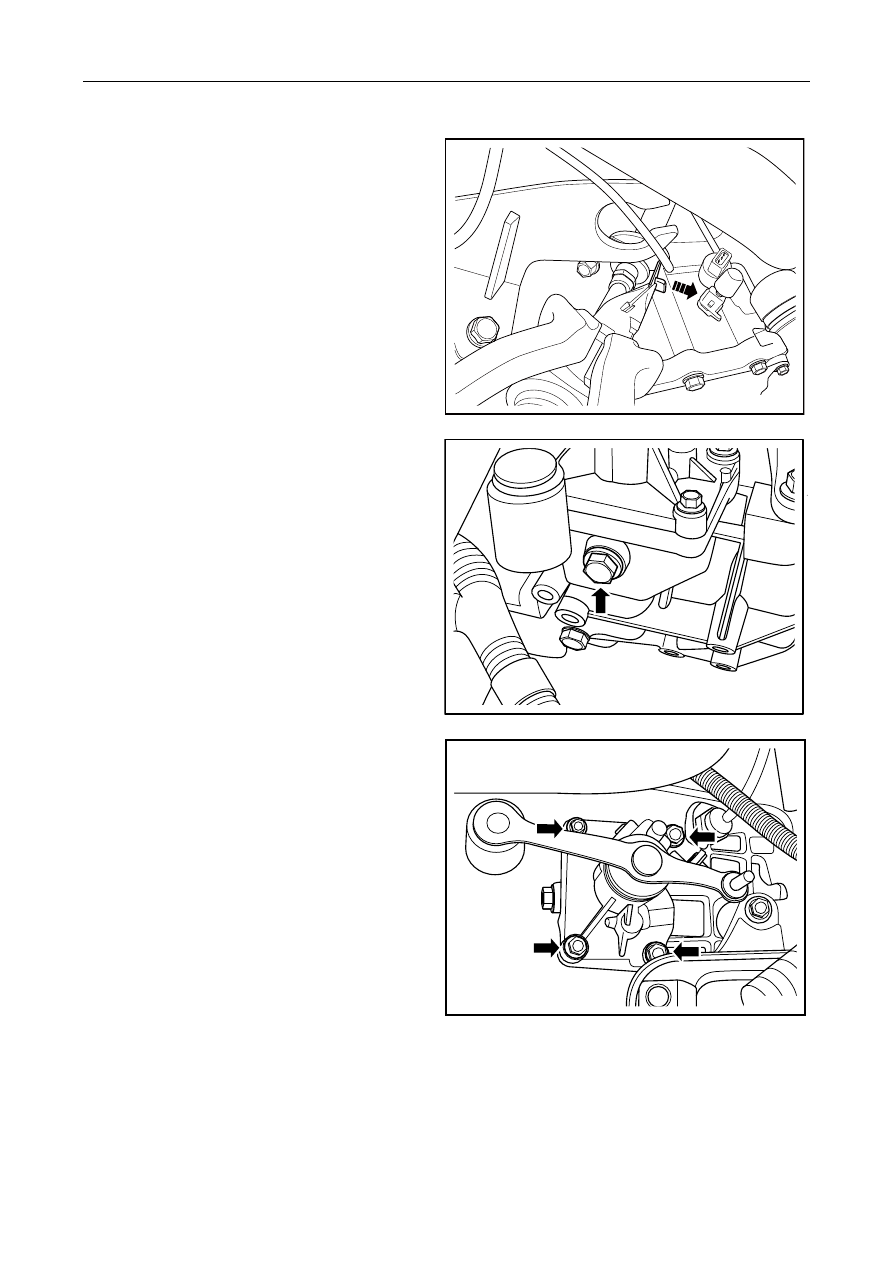

4. Before  install  shift control mechanism

assembly.Coat sealant on the joint surface. And
then install shift control mechanism assembly
and tighten foot fixing bolts.



NL03-0041b

5.  Install and tighten self-lock bolt of shift shaft.



NL03-0042b



1201






6.  Install fixing clip plate of selecting lever cable

position



NL03-0043b

7.  Install fixing clip plate of shift lever cable

position

8.  Install shift lever selecting rod control rod cable

plug

9.  Install air filter.

10. Install the battery.



NL03-0044b



1202
