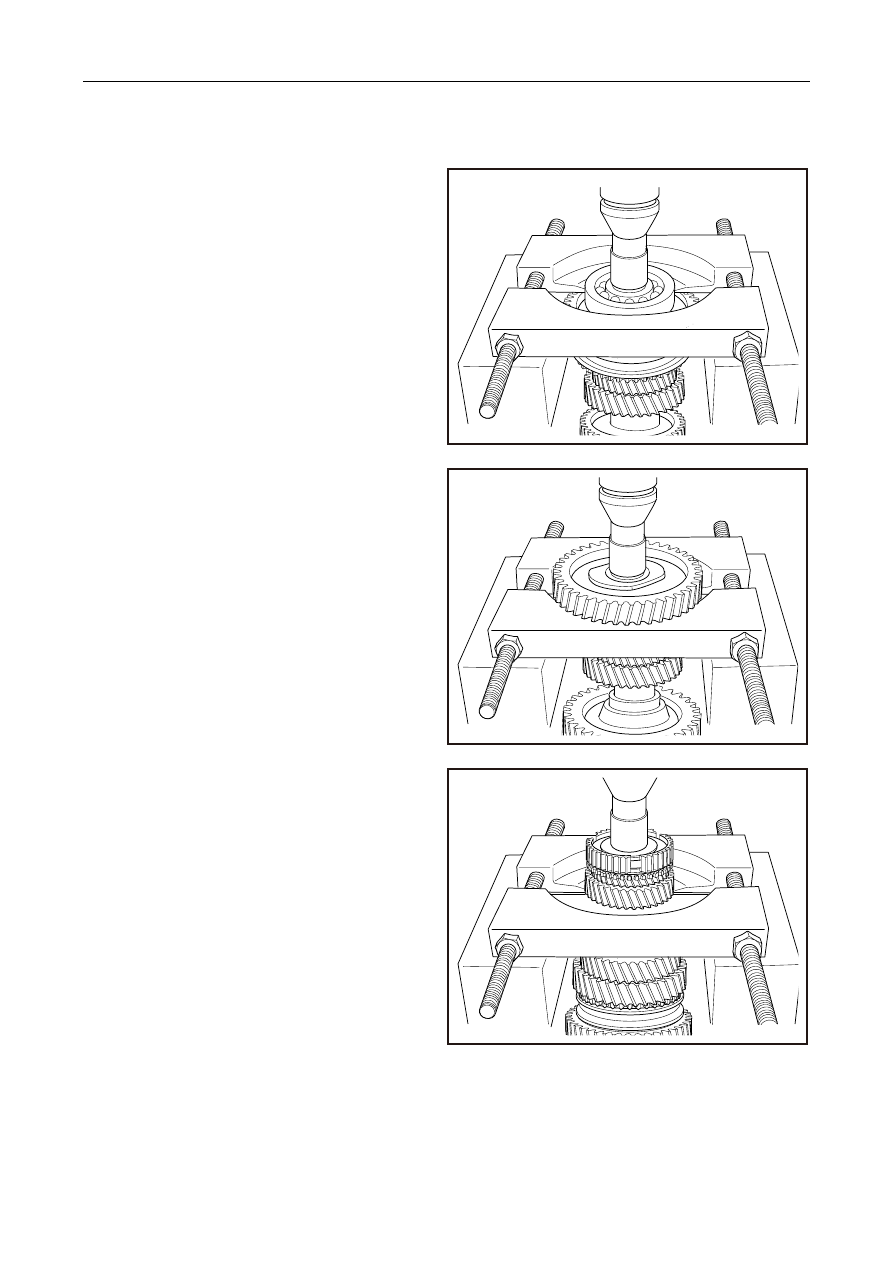

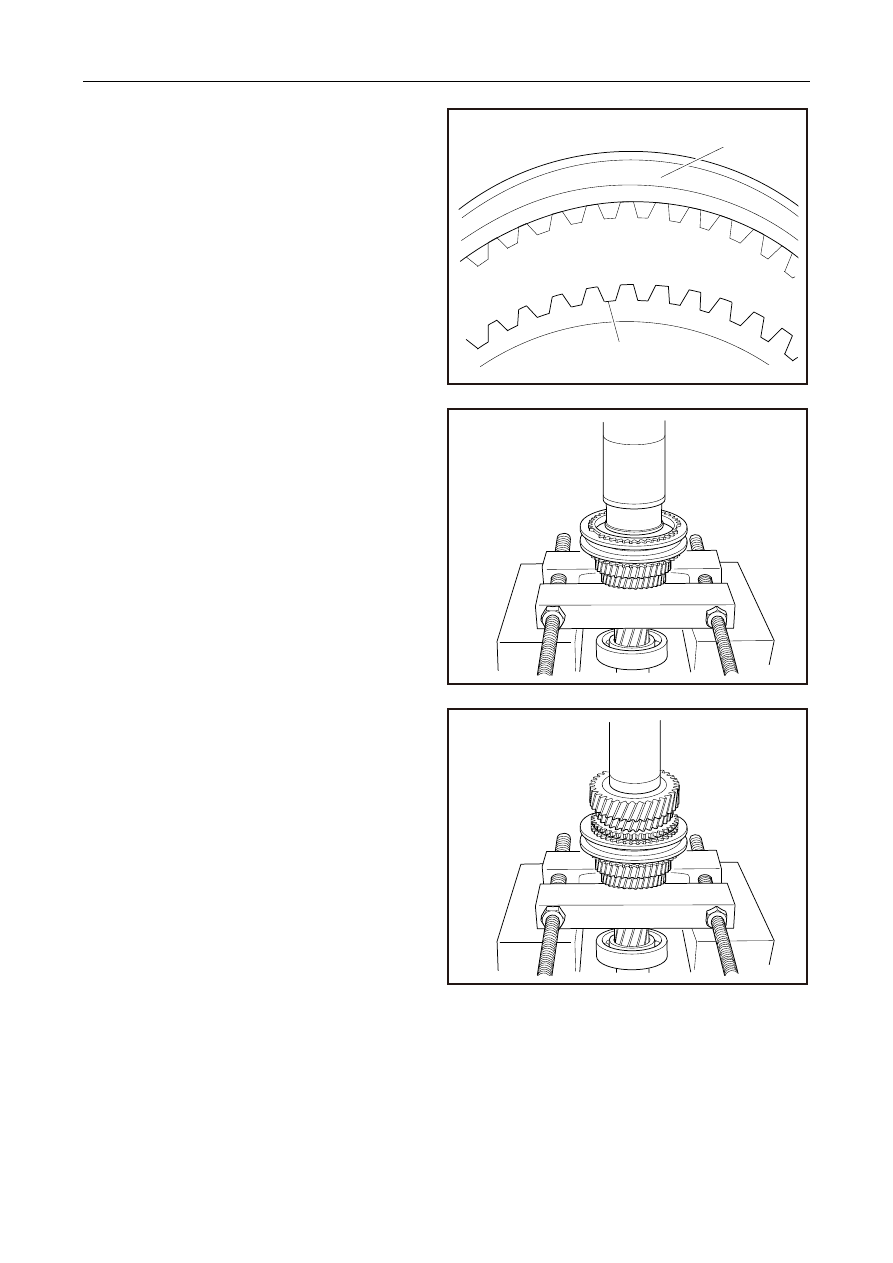

10.  Install synchronizer sleeve.

Note: please confirm the two deep gear slots of
synchronizer hub align with two high racks
correctly.



同步器轮毂

同步器套筒

GC03-0074b

11.  Install synchronizer spring.

12.  Install synchronizer ring.

13.  Install the 4th speed sleeve.

14. Install needle bearing.

15.  Install the 4th speed gear.



GC03-0075b

16.  Install the 5th speed gear.



GC03-0076b

Synchronizer

sleeve



Synchronizer hub



1143




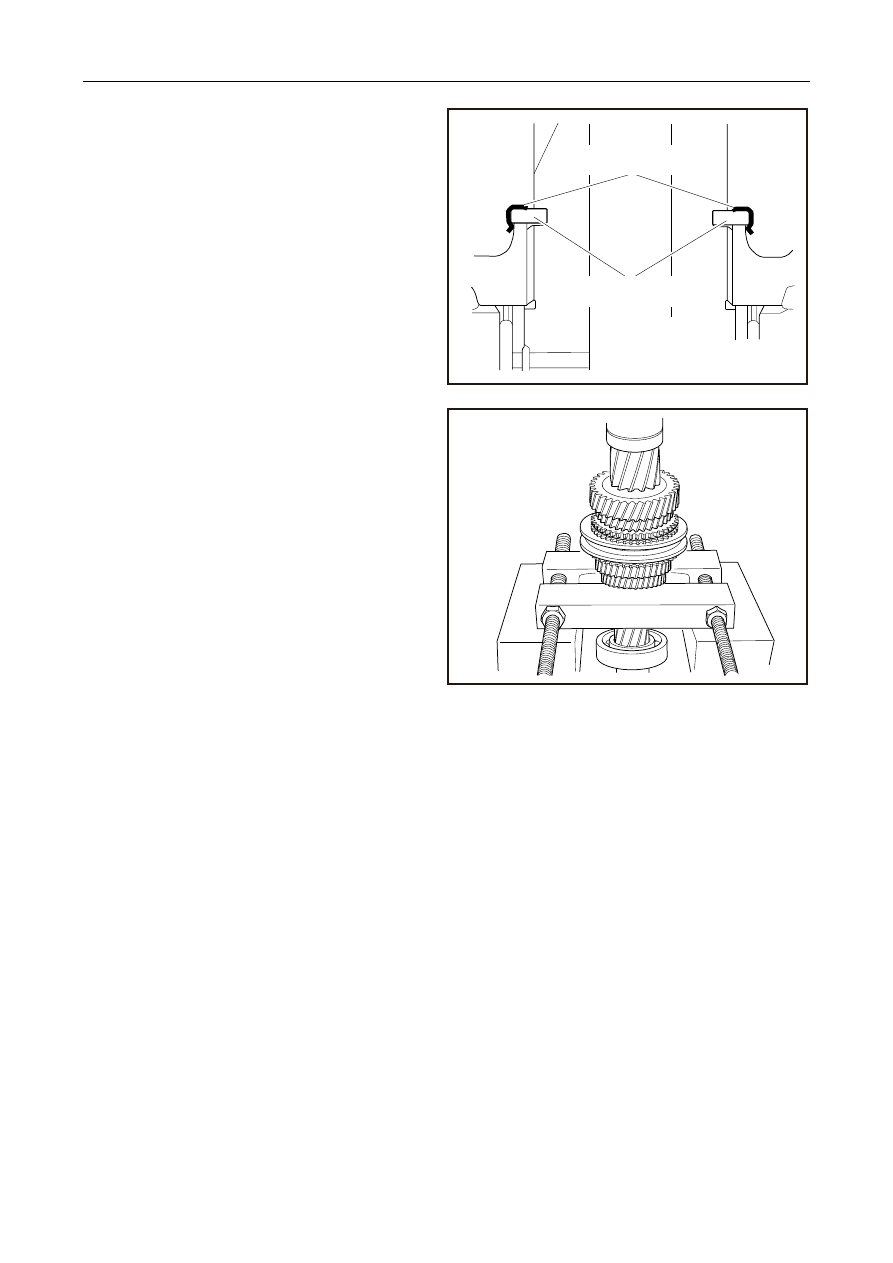

17.  Install thrust plate.

Note: when installing thrust plate, confirm thrust
plate is not inclined.

18.  Install thrust plate position limiter.



止推板限位器

止推板

GC03-0077b

19. Install needle bearing.

20.  Install snap ring.



GC03-0078b



Thrust plate limiter



Thrust plate



1144




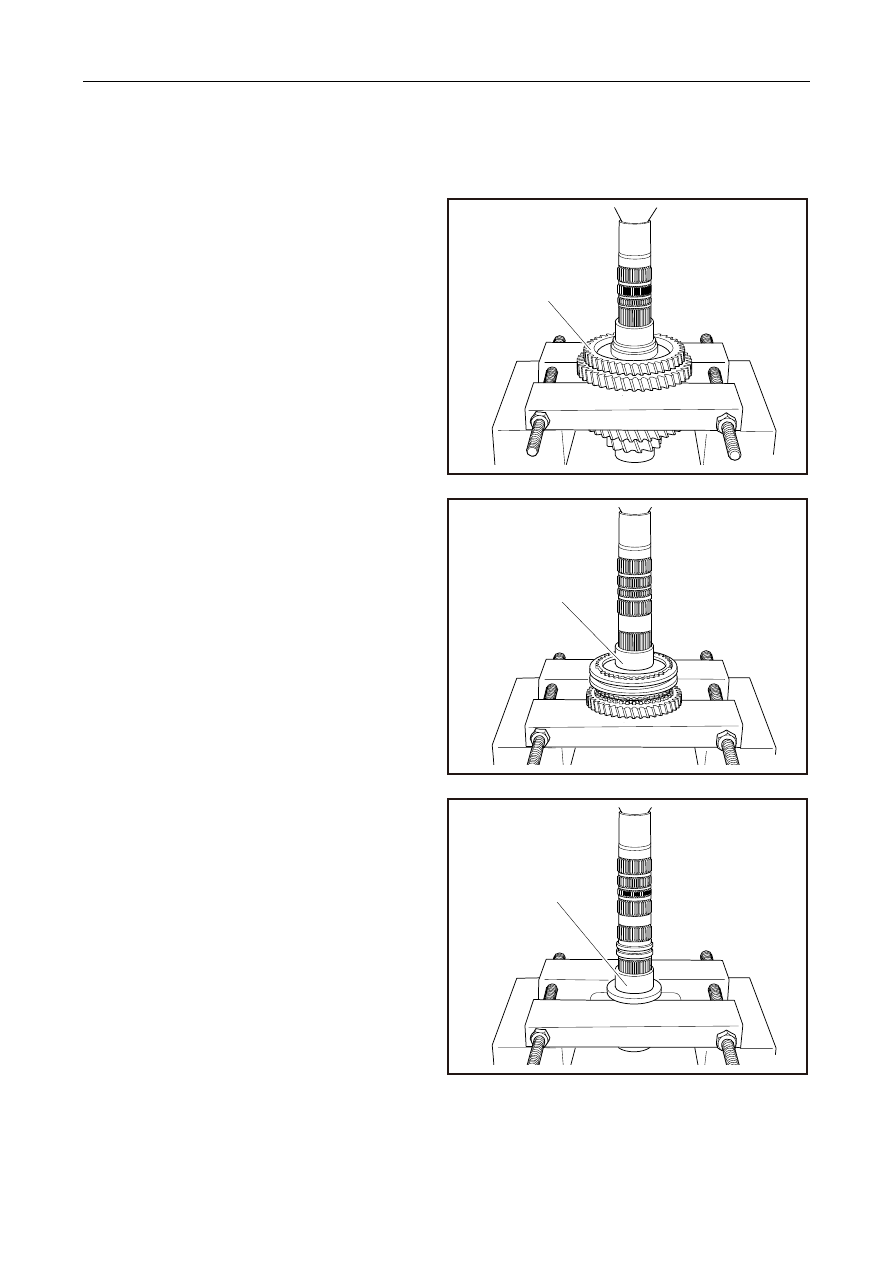

3.3.6.6 Input shaft disassemble and assemble

Dismantle procedure

1.  Dismantle spring snap ring .

2. Dismantle

ball-bearing.



GC03-0079b

3.  Dismantle reverse gear sleeve.

4. Dismantle

needle

bearing

5.  Dismantle reverse gear.

6.  Dismantle synchronizer ring.

7.  Dismantle synchronizer spring.

8.  Dismantle synchronizer sleeve.



GC03-0080b

9.  Dismantle the 5th speed - reverse gear

synchronizer hub.



GC00-0081b

10.  Dismantle synchronizer ring.

11.  Dismantle synchronizer spring.

12.  Dismantle the 5th speed .



1145




13. Dismantle needle bearing.

14.  Dismantle the 5th speed sleeve.

15.  Install the 4th speed gear.

16.  Dismantle spring snap ring .

17.  Dismantle the 3rd speed gear .



三档齿轮

GC03-0082b

18.  Dismantle the 2nd speed.

19. Dismantle needle bearing.

20.  Dismantle the 2nd speed sleeve.

21.  Dismantle inner synchronizer ring.

22.  Dismantle synchronizer friction cone pulley.

23.  Dismantle outer synchronizer ring.

24.  Dismantle synchronizer spring.

25.  Dismantle synchronizer sleeve.



套筒

GC03-0083b

26.  Dismantle synchronizer hub of 1st speed and 2nd

speed.

27.  Dismantle synchronizer ring group.

28.  Dismantle synchronizer spring.

29.  Dismantle the 1st speed gear.

30. Dismantle needle bearing.

31.  Dismantle the 1st speed sleeve.

32.  Dismantle spring snap ring .



套筒

GC03-0084b

3rd speed gear

Sleeve

Sleeve
