24. Dismantle the rear connecting bolt of

transmission ;



GC03-0046b

25.  Dismantle the lower connecting bolt of

transmission ;

26.  Dismantle the transmission assembly.



GC03-0047b

Installation procedure::

1.  Use a flat-panel jack to support the transmission

assembly.

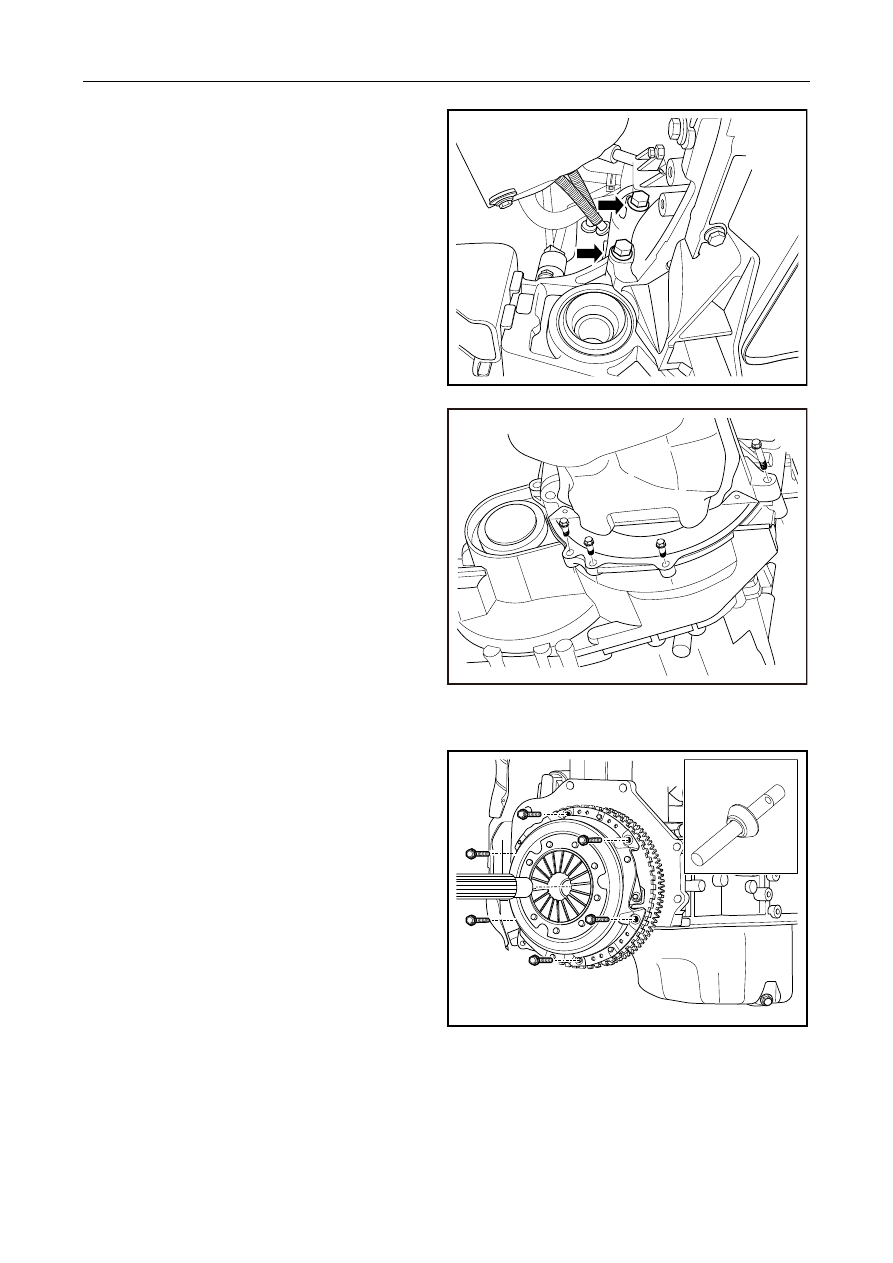

2.  Insert the transmission input shaft into the clutch

plates. Push the transmission to the engine end,
pay attention to position of locating pin.



GL301-017

GC03-0048b

1131




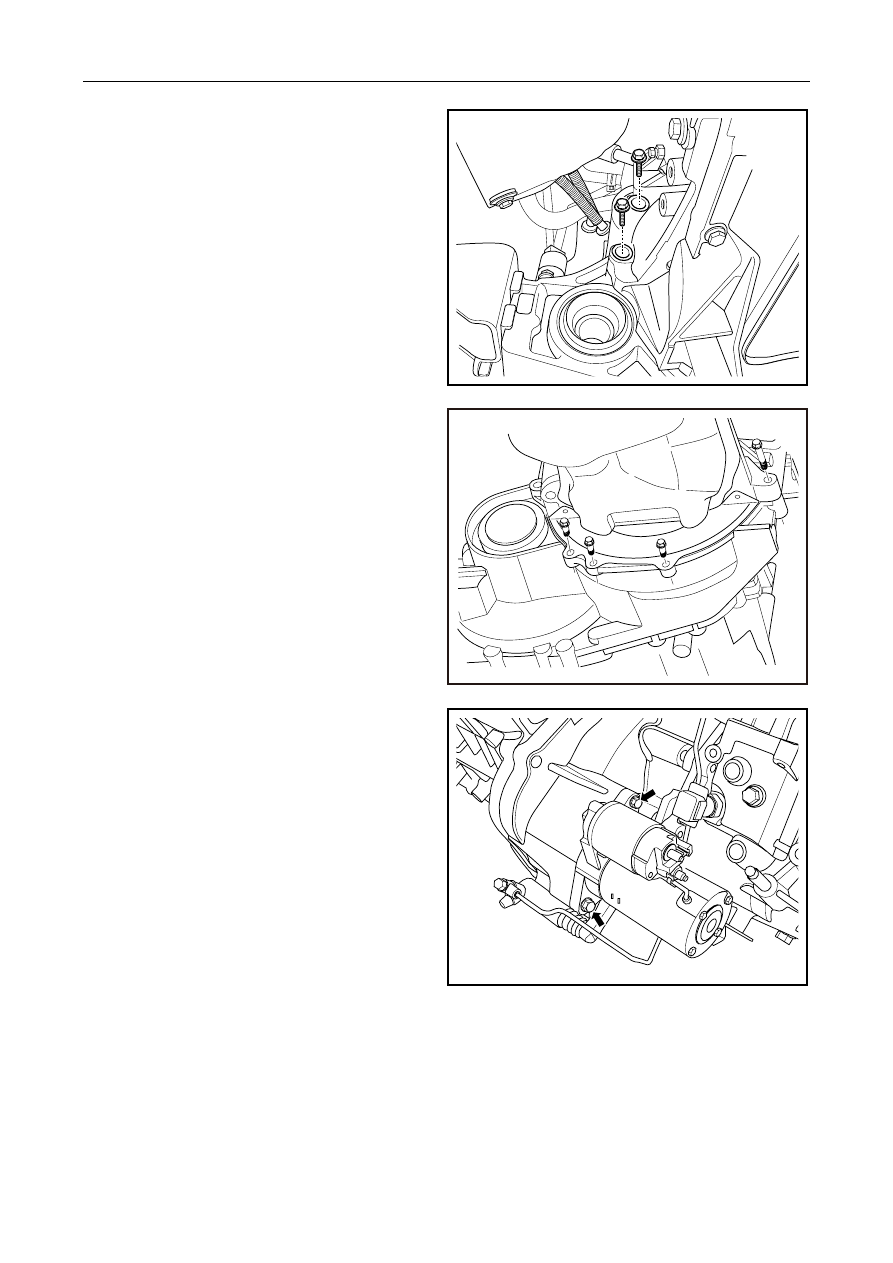

3.  Install the rear connecting bolt of transmission ;



GC03-0049b

4.  Install the lower connecting bolt of transmission ;



GC03-0047b

5.  Install the starter motor fixing bolt and cables;



GC02-0119c

6.  Dismantle the flat-panel jack;

7.  Install negative cable of the transmission.

7.  Install the left and right side of drive shafts.

8.  Install the front sub frame and related connecting

components.

9.  Install the front wheel tire.



1132




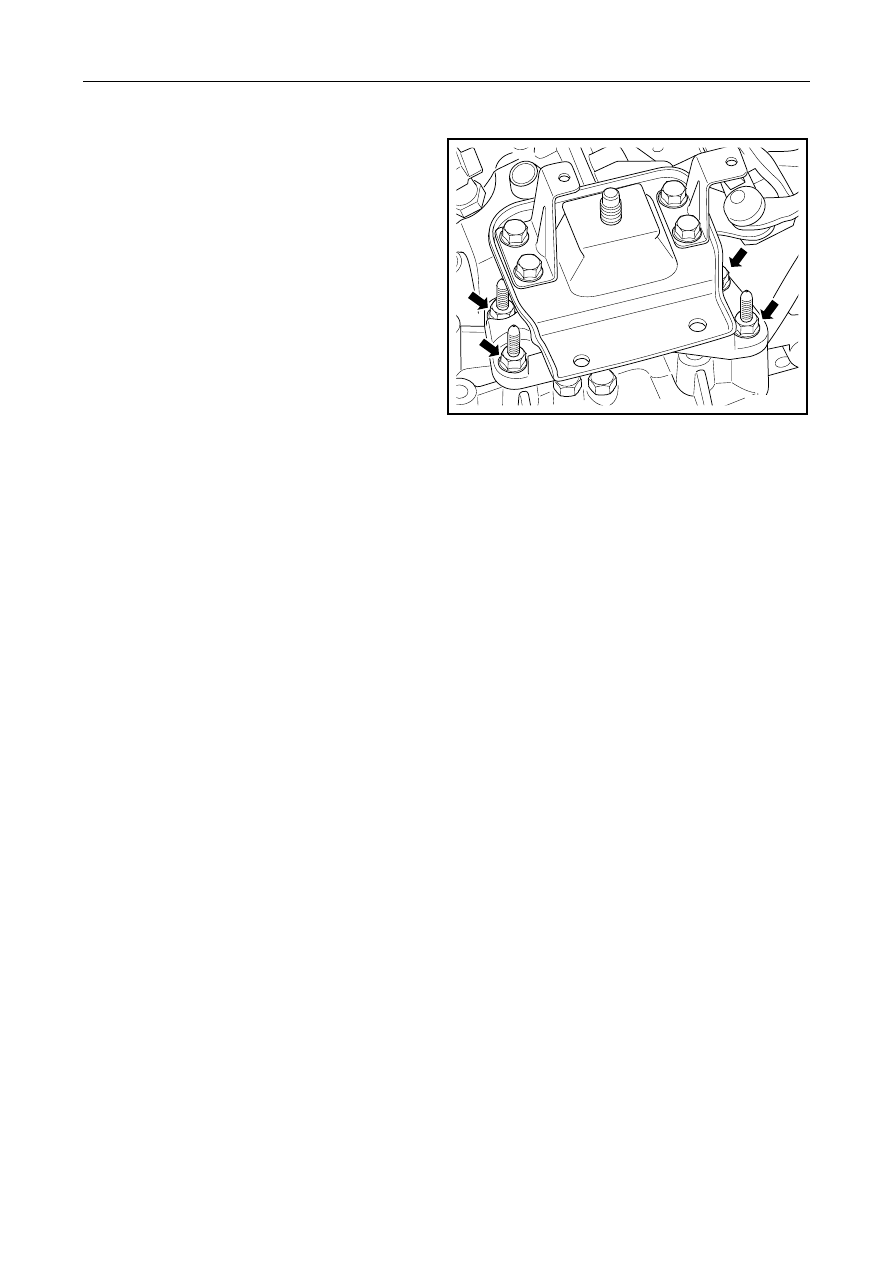

10.  Dismantle special tool for engine bracket;

11.  Install the transmission upper connecting bolts;

13.  Install the left bracket assembly of transmission.

14.  Install the clutch slave pump oil pipe;

15.  Install the clutch slave pump and release the air.

16.  Install the shift control mechanism.

17.  Install the crankshaft position sensor harness

connector.

18.  Install vehicle speed sensor connector;

19.  Dismantle reverse lamp switch connector;

20.  Install the battery base plate.

21.  Connect the battery negative cable.

NL03-0003c



1133






3.3.6.4 Transmission disassemble and assemble

Dismantle procedure

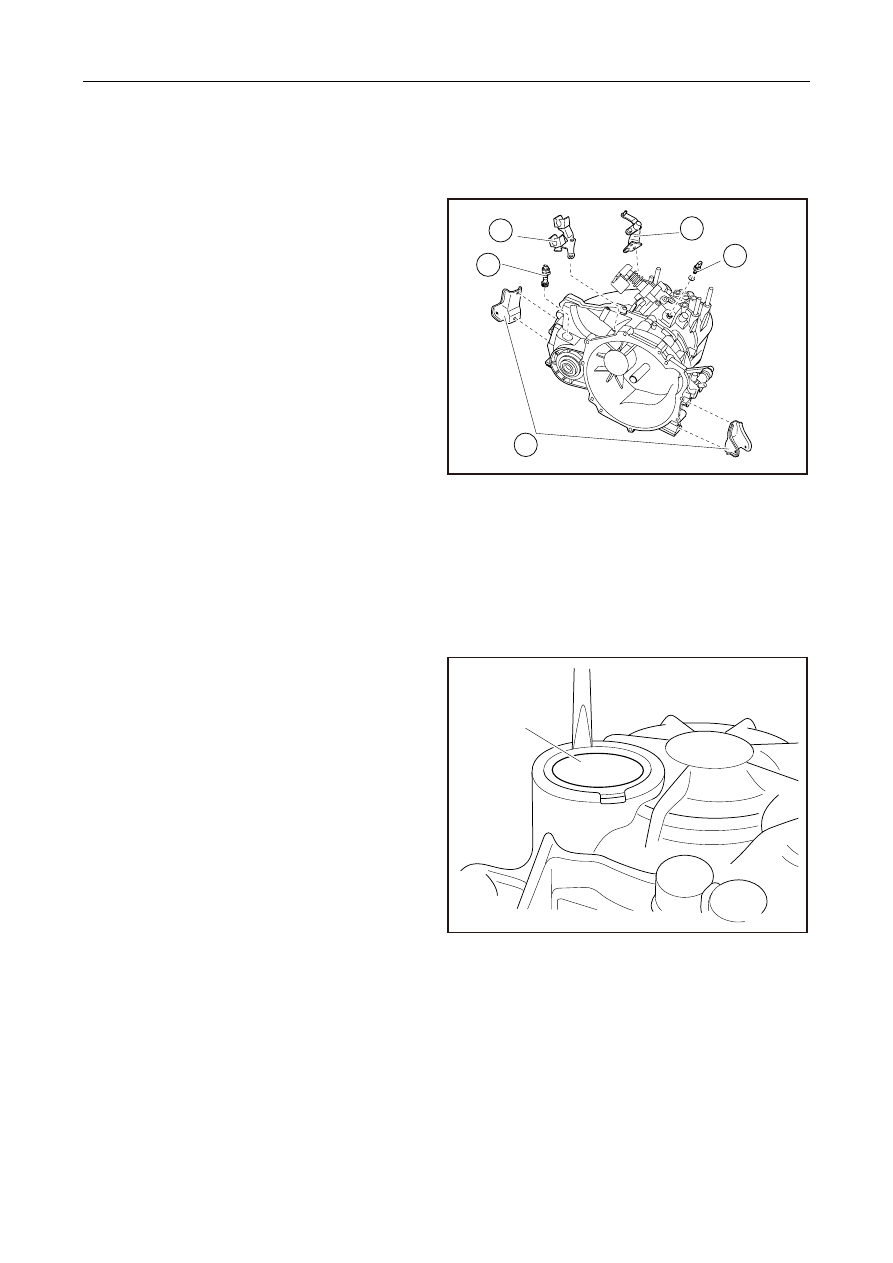

1.  Dismantle rolling limiter bracket 1.

2.  Dismantle gear shift bracket 2.

3.  Dismantle selecting lever 3.

4.  Dismantle speedometer 4st speed .

5.  Dismantle reverse lamp switch 5.

6.  Dismantle seal gasket.

7.  Dismantle lifting spring component.

8.  Dismantle seal gasket.

9. Dismantle

interlocking

bolt.

10.  Dismantle seal gasket.

11.  Dismantle controller housing.

12.  Dismantle neutral gear return spring.

13.  Dismantle the lower cover.

14.  Dismantle reverse intermediate gear shaft bolt

15.  Dismantle seal gasket.

1

4

2

3

5

GC03-0052b

16.  Dismantle reverse intermediate gear.

17.  Dismantle seal cover.



密封盖

GC03-0053b

Sealing cover
