3.3.6.3 Transmission assembly replacement

Dismantle procedure

1.  Dismantle the battery negative cable. Refer to

2.12.6.1 Battery cable disconnection/connection
procedures.

2.  Dismantle battery base plate. Refer to 2.12.6.2

Battery replacement.

3.  Dismantle the air filter base.

4.  Disconnect the reverse lamp switch harness

connector.

5.  Disconnect the vehicle speed sensor harness

connector.

6.  Disconnect the crankshaft position sensor harness

connector.

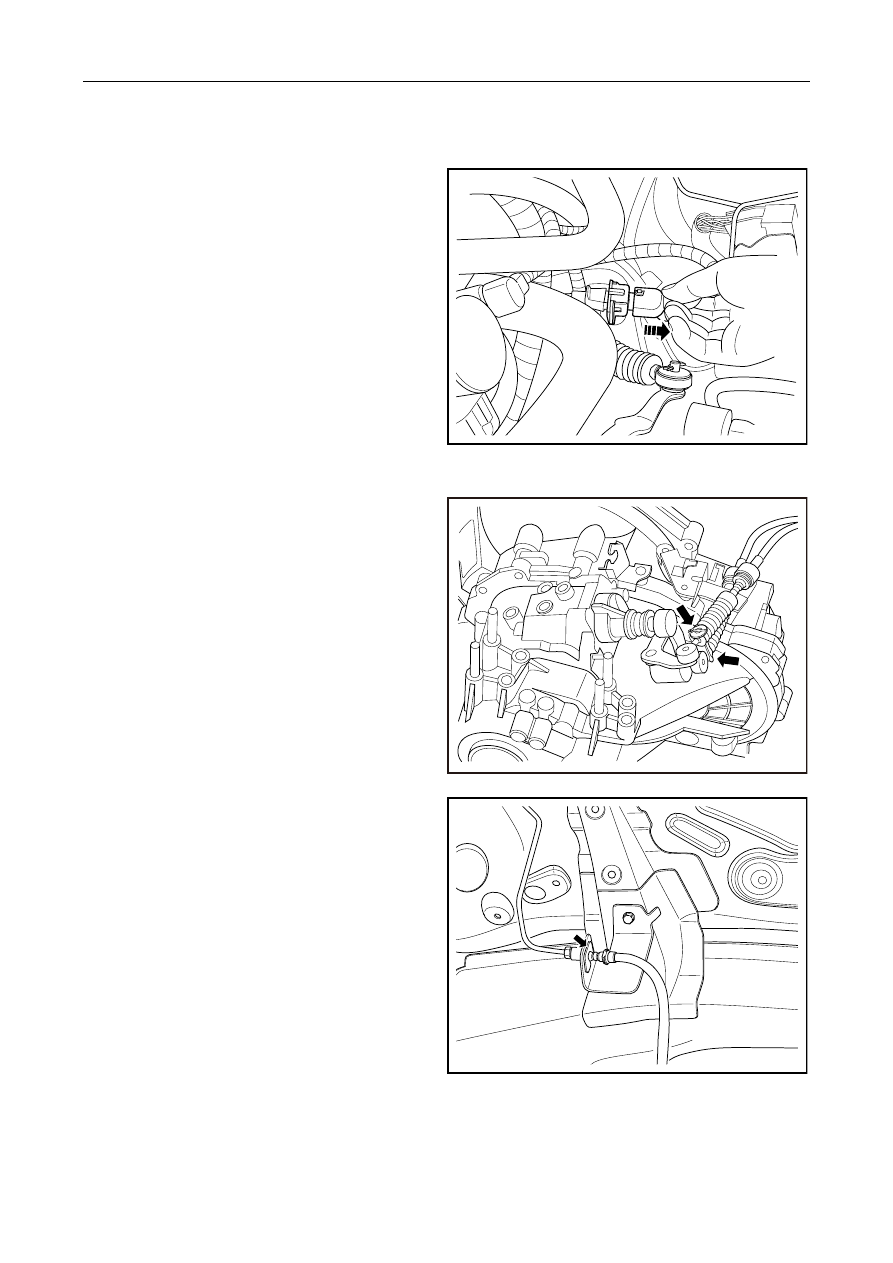

7.  Dismantle the gearshift lever plug;

GC03-0035b

8.  Dismantle the shift lever bracket;

9.  Dismantle the shift lever fixing clamp



GC03-0036b

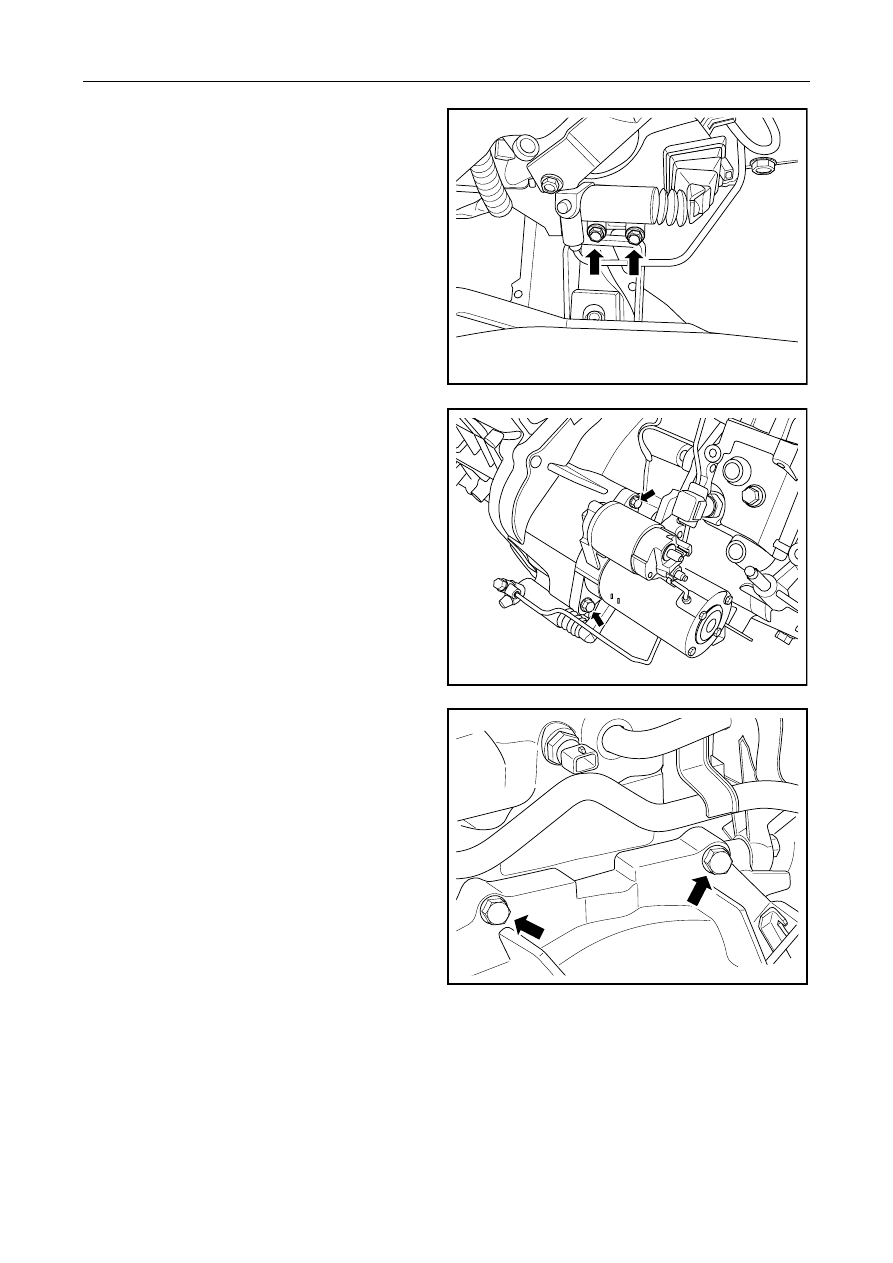

10.  Dismantle the clutch slave pump oil pipe;



NL03-0006c

1127




11.  Dismantle the clutch slave pump fixing bolt ;



GC03-0038b

12.  Dismantle the start motor cable and the fixing

bolts.



GC02-0119c

13.  Dismantle the transmission upper connecting

bolts;



NL03-0002c

1128

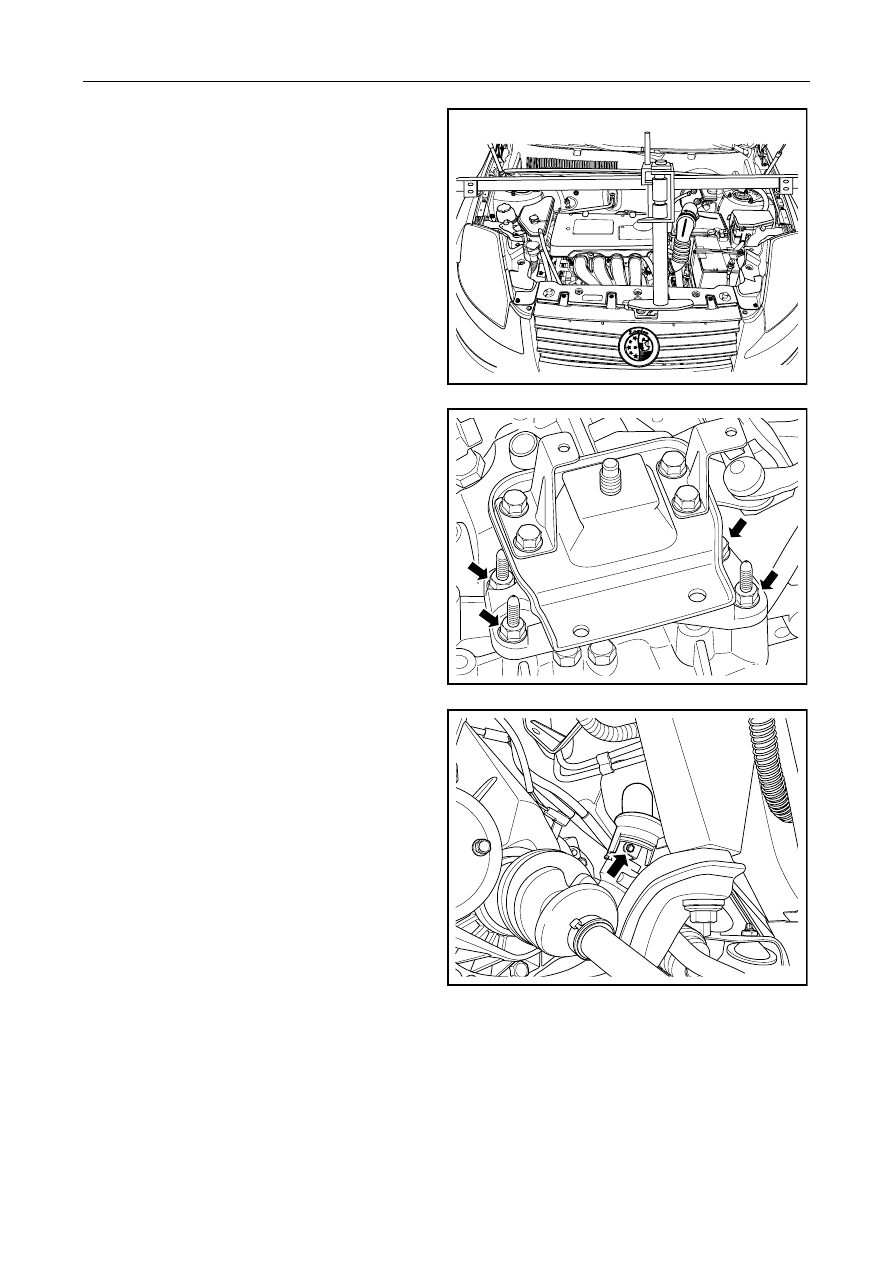

14.  Use special tool to fix the engine.



NL03-1002e

15.  Dismantle transmission left bracket assembly.



NL03-0003c

16.  Dismantle the two front wheels;

17.  Lifting vehicle, refer to 1.3.1.1 Lifting vehicle.

18.  Dismantle the transmission drain bolt, after

draining the transmission oil, install the
transmission drain bolt.

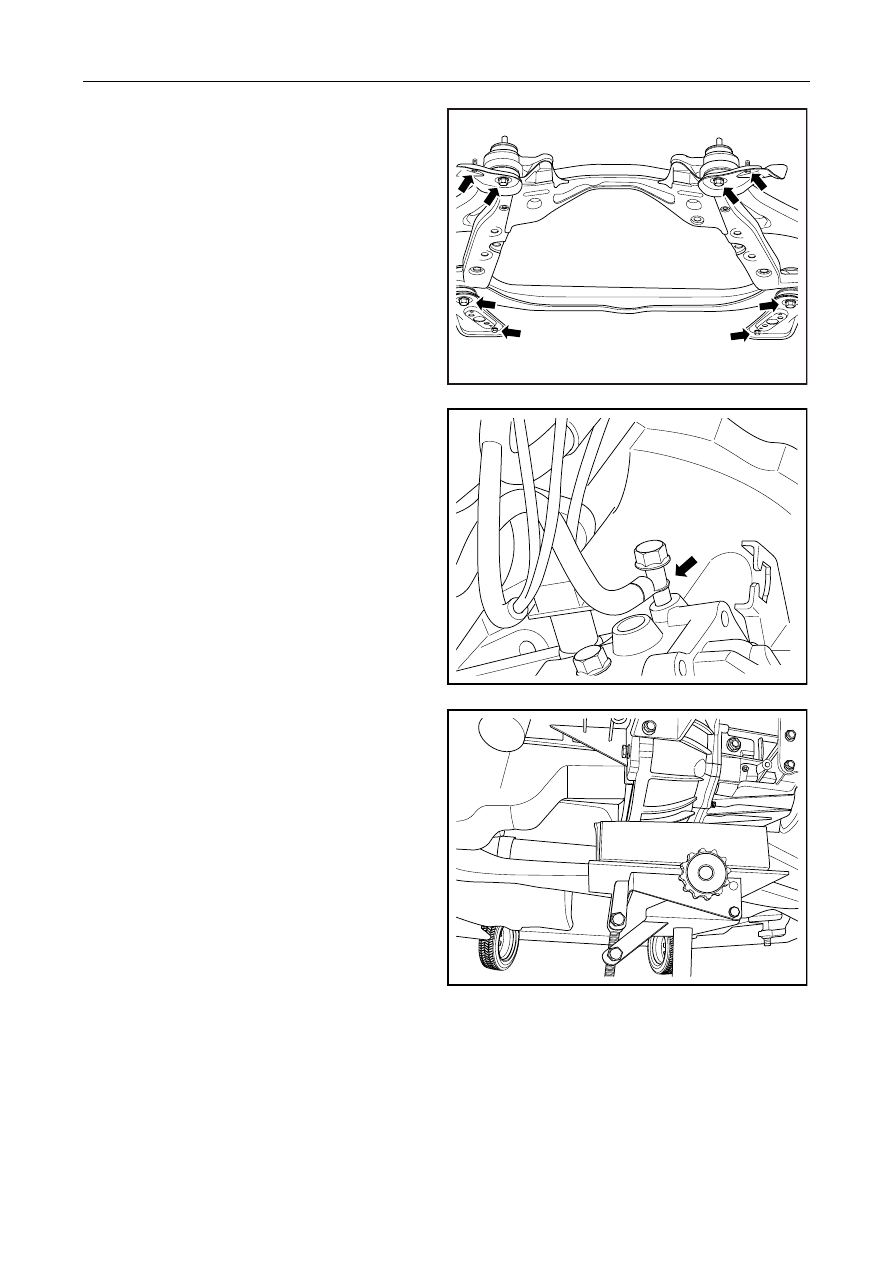

19.  Dismantle the steering cross pin bolt

GC03-0042b

1129




20.  Dismantle the front longitudinal beam sub frame

and related connecting components;



GC03-0043b

21.  Dismantle the left and right drive shafts.

22.  Dismantle negative cable of the transmission;



NL02-0005c

23.  Use a jack to support the transmission;



GC03-0045b
