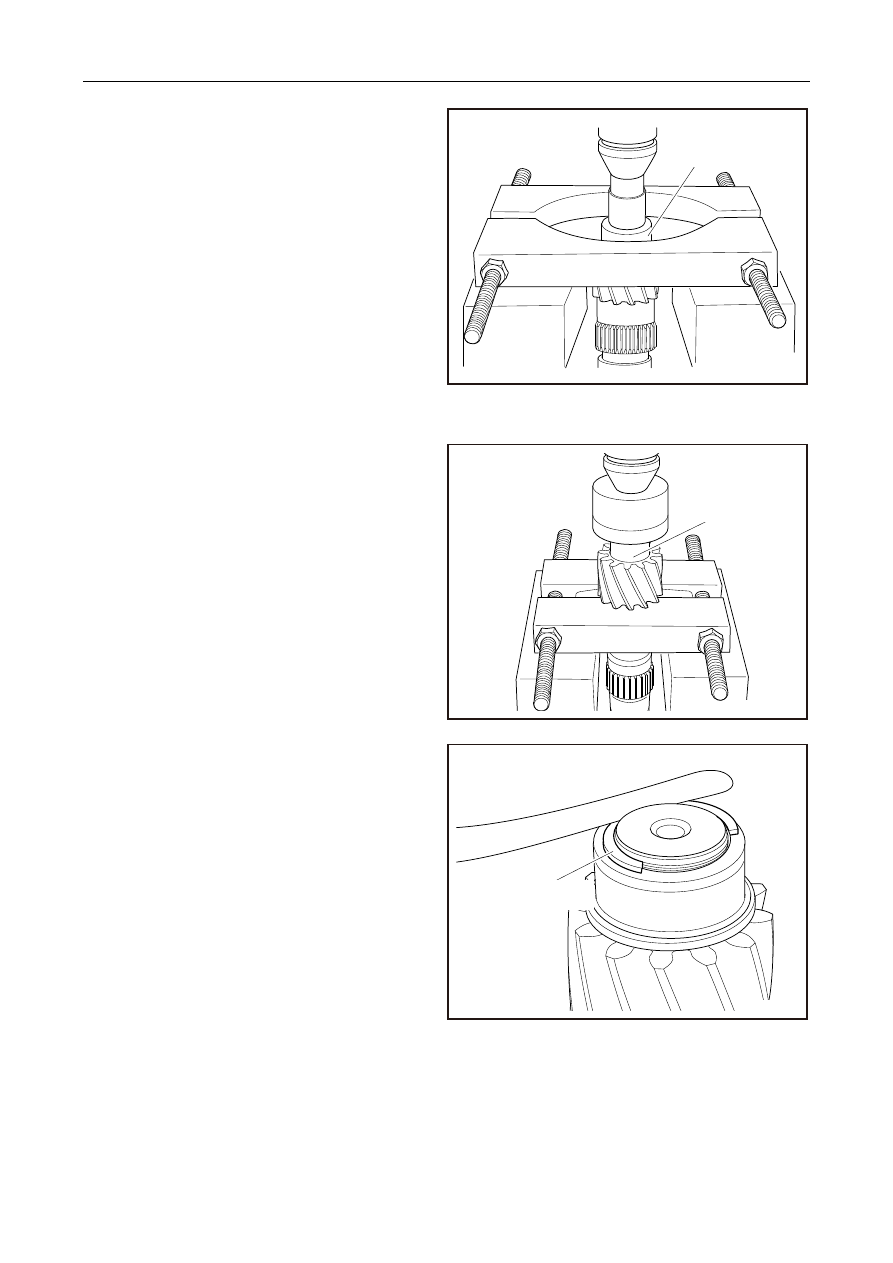

33.  Dismantle inner race of needle bearing.

34.  Dismantle output shaft.



内座圈

GC03-0085b

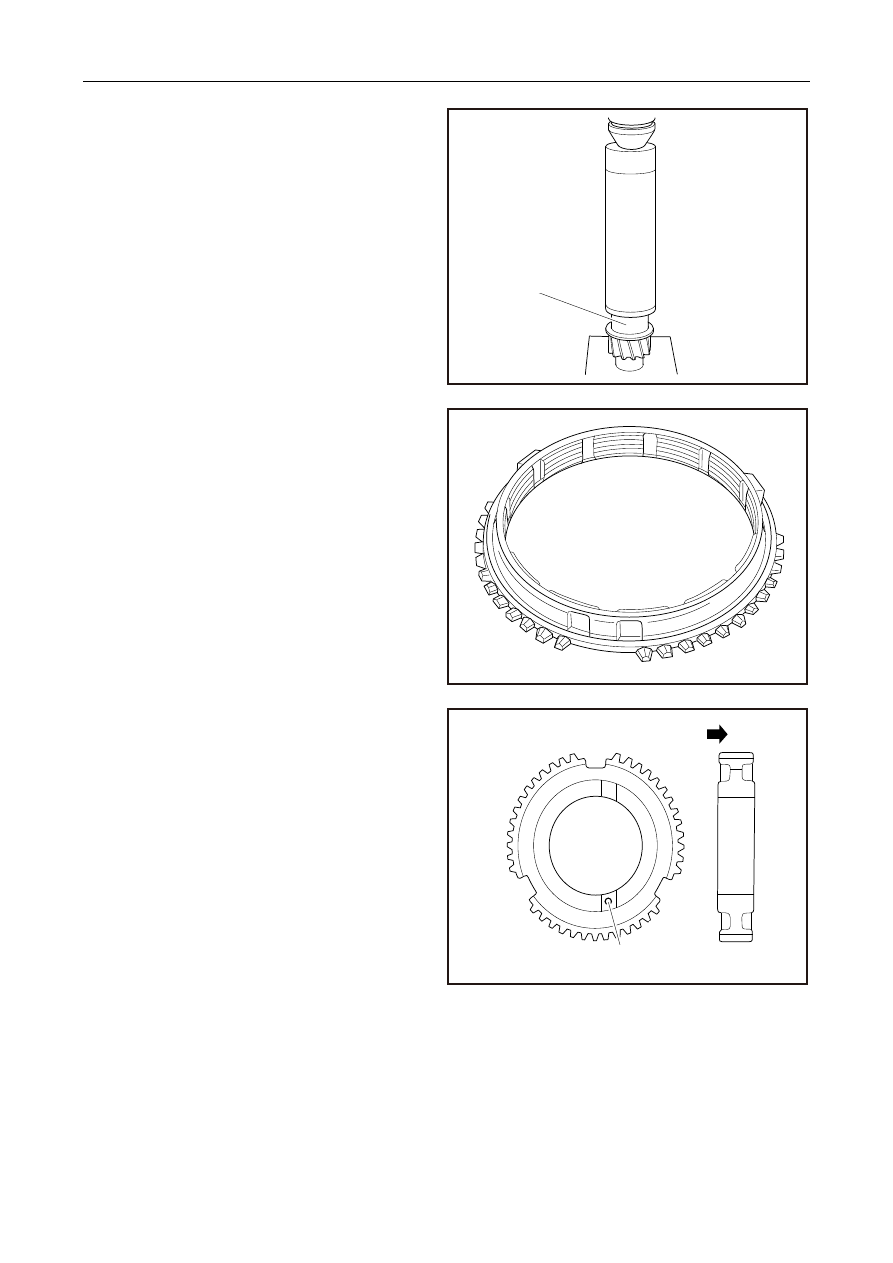

Installation procedure:

1. Install

output

shaft.

2.  Install inner race of needle bearing.



内座圈

GC03-0086b

3.  Insatll spring snap ring.

Note: select and install spring snap ring to make
axial clearance for output shaft front bearing
confrom to standard value.

Standard value: -0.01～0.12 mm



弹簧卡环

GC03-0087b

Inner race

Inner race

Spring snap ring

1147




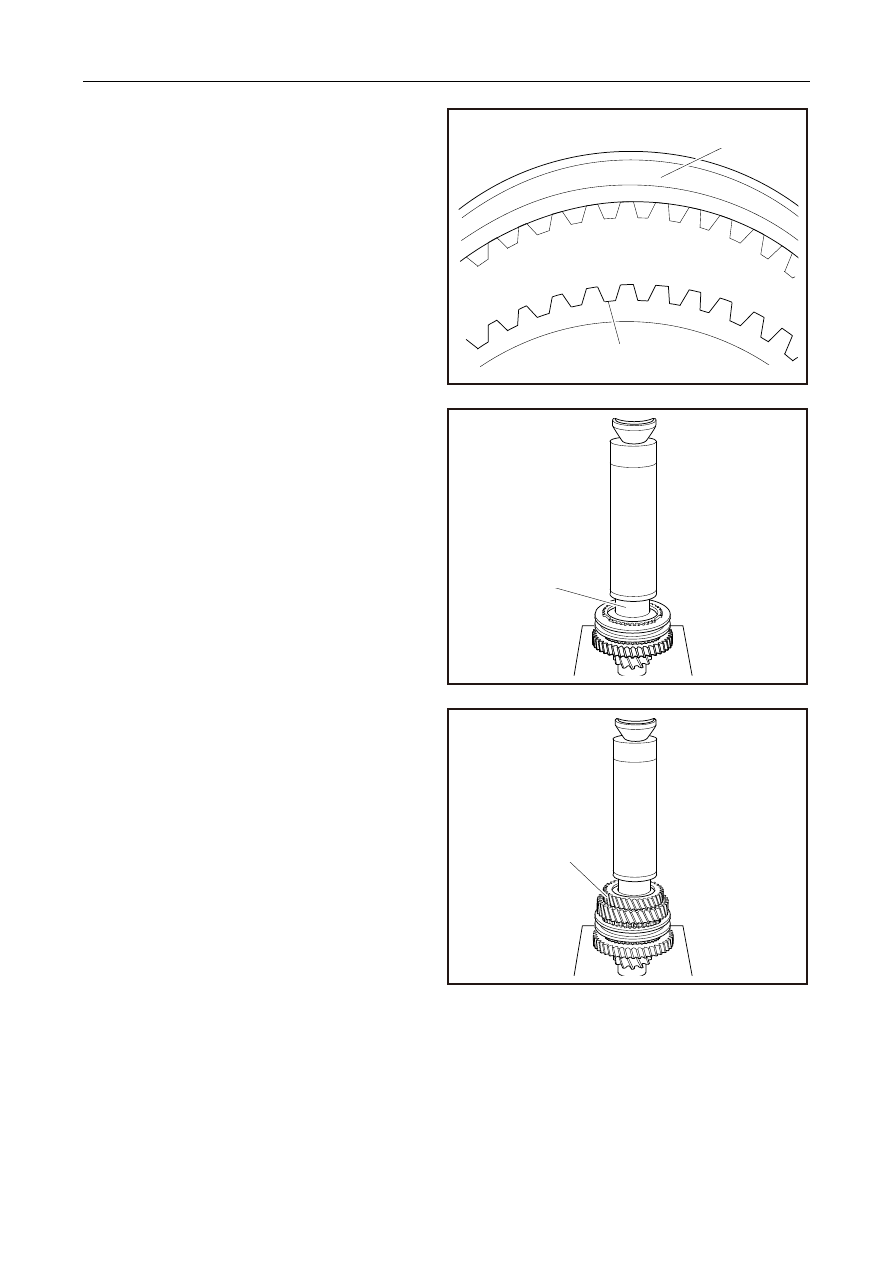

4.  Install the 1st speed sleeve.

5. Install

needle

bearing.

6.  Install the 1st speed gear.



套筒

GC03-0088b

7.  Install synchronizer spring.



GC03-0072b

8.  Install synchronizer ring group.

9.  Install the 1st and 2nd speed synchronizer hub.

Note: when installing synchronizer hub, confirm
synchronizer ring is not blocked.



识别记号

变速器后部

GC03-0073b

Sleeve

Transmissionrear-end



Identification mark



1148




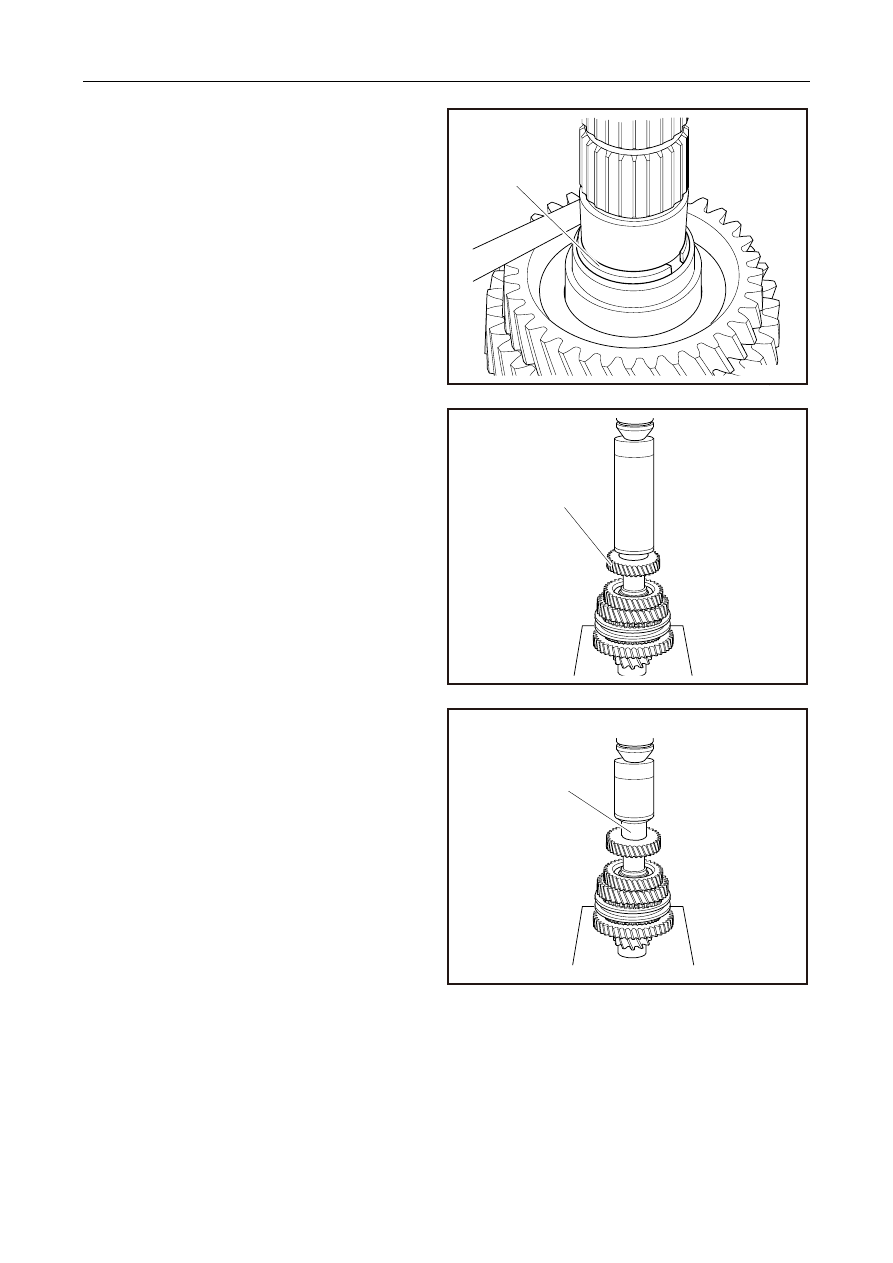

10.  Install synchronizer sleeve.

Note: When installing synchronizer, please confirm
the two deep gear slots of synchronizer hub align
with two high racks correctly.



同步器轮毂

同步器套筒

GC03-0074b

11.  Install synchronizer spring.

12.  Install outer gear synchronizer ring.

13.  Install synchronizer friction cone pulley.

14.  Install inside synchronizer ring.

15.  Install the 2nd speed sleeve.



套筒止推板

GC03-0089b

16. Install needle bearing.

17.  Install the 2nd speed gear.

18.  Install the 3rd speed gear.



三档齿轮

GC03-0090b

Synchronizer sleeve

Synchronizer hub



Sleeve thrust plate

3rd speed gear

1149




19.  Insatll spring snap ring .

Note: select and install spring snap ring to make
output shaft 3rd speed axial clearance conform to
standard value.

Standard value: -0.01～0.09mm

弹簧卡环

GC03-0041b

20.  Install the 4th speed gear.



四档齿轮

GC03-0092b

21.  Install the 5th speed gear sleeve.



套筒

GC03-0093b

22. Install needle bearing.

23.  Install the 5th speed gear

24.  Install synchronizer spring.

25.  Install synchronizer ring.

26.  Install the 5th speed -reverse gear synchronizer

hub.



Spring snap ring

4th speed gear

sleeve

1150
