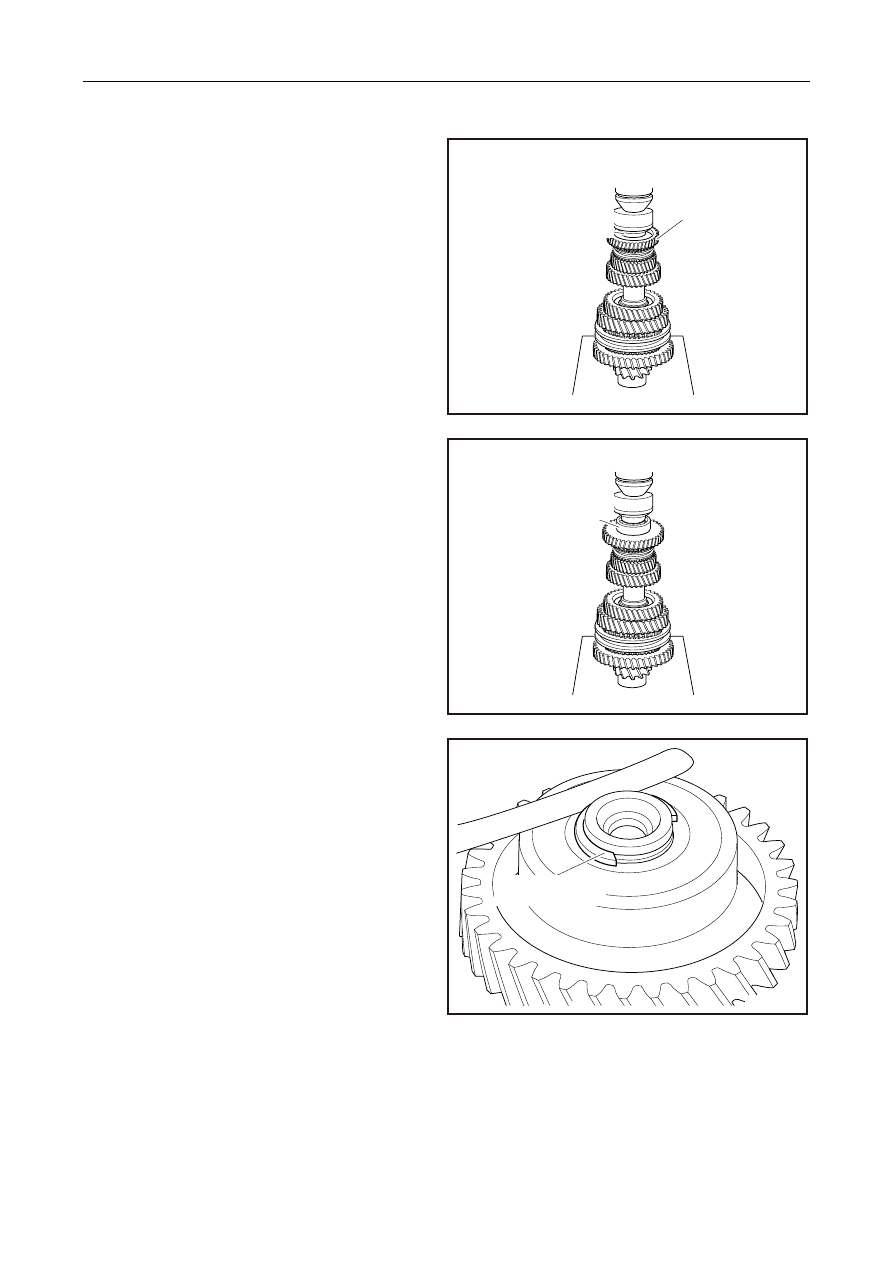

27.  Install synchronizer sleeve.

28.  Install synchronizer spring.

29.  Install synchronizer ring.

30.  Install reverse gear.

31. Install needle bearing.

32.  Install reverse gear sleeve.

套筒

倒档齿轮

GC03-0094b

33. Install needle bearing.



球轴承

GC03-0095b

34.  Insatll spring snap ring.

Note: select and install spring snap ring to make
axial clearance of output shaft rear bearing
conform to standard value.

Standard value: -0.01～0.09mm



弹簧卡环

GC03-0096b



sleeve

Reverse gear

Ball bearing

Spring snap ring

1151




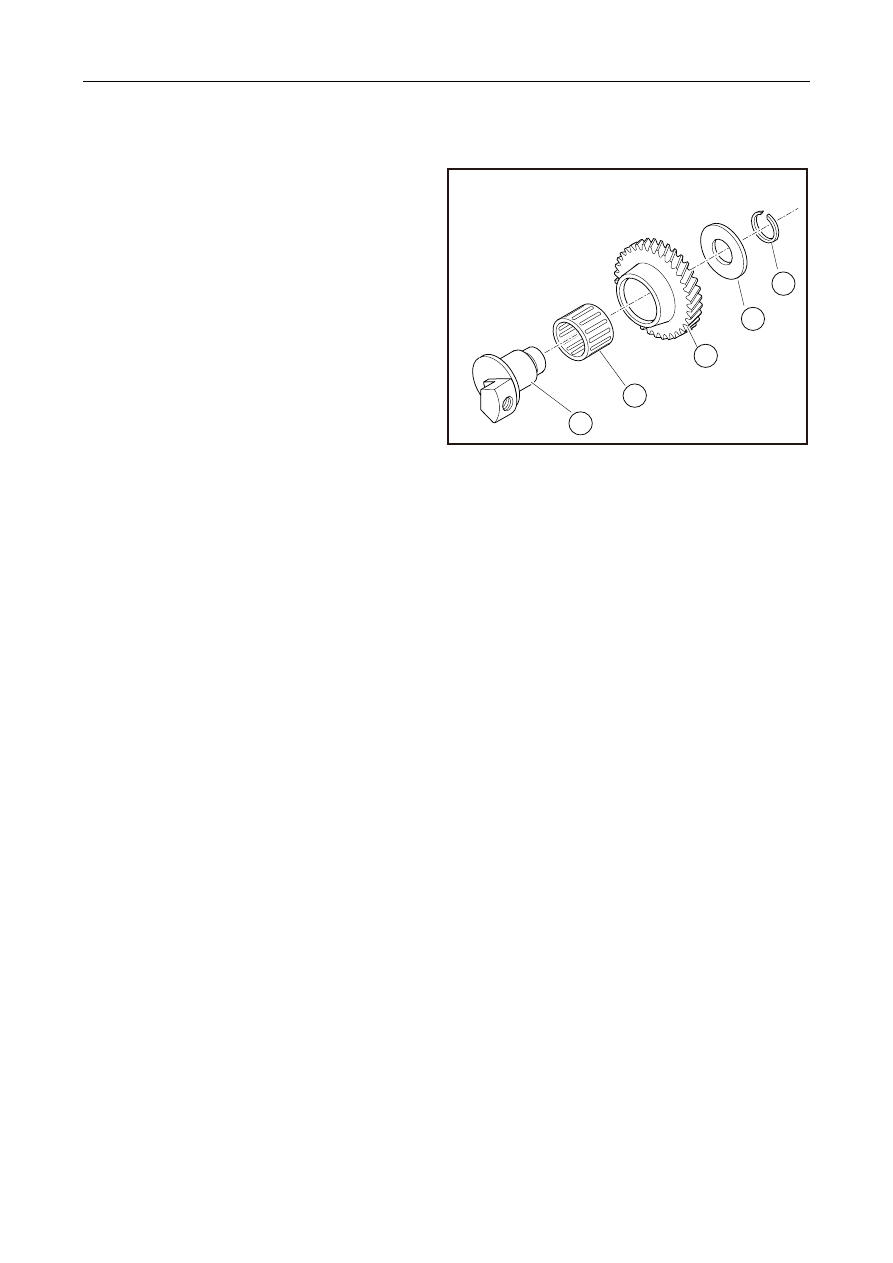

3.3.6.7 Reverse intermediate gear disassembly and assembly

Dismantle procedure

1.  Dismantle spring snap ring 1.

2.  Dismantle thrust washer 2.

3.  Dismantle reverse intermediate gear 3    .

4.  Dismantle needle bearing 4.

5.  Dismantle Reverse intermediate gear shaft 5.



1

4

2

3

5

GC03-0097b

Installation procedure:

1.  Install reverse intermediate gear shaft.

2. Install

needle

bearing.

3.  Install reverse intermediate gear 3.

4. Install

thrust

washer.

5.  Insatll spring snap ring.







1152




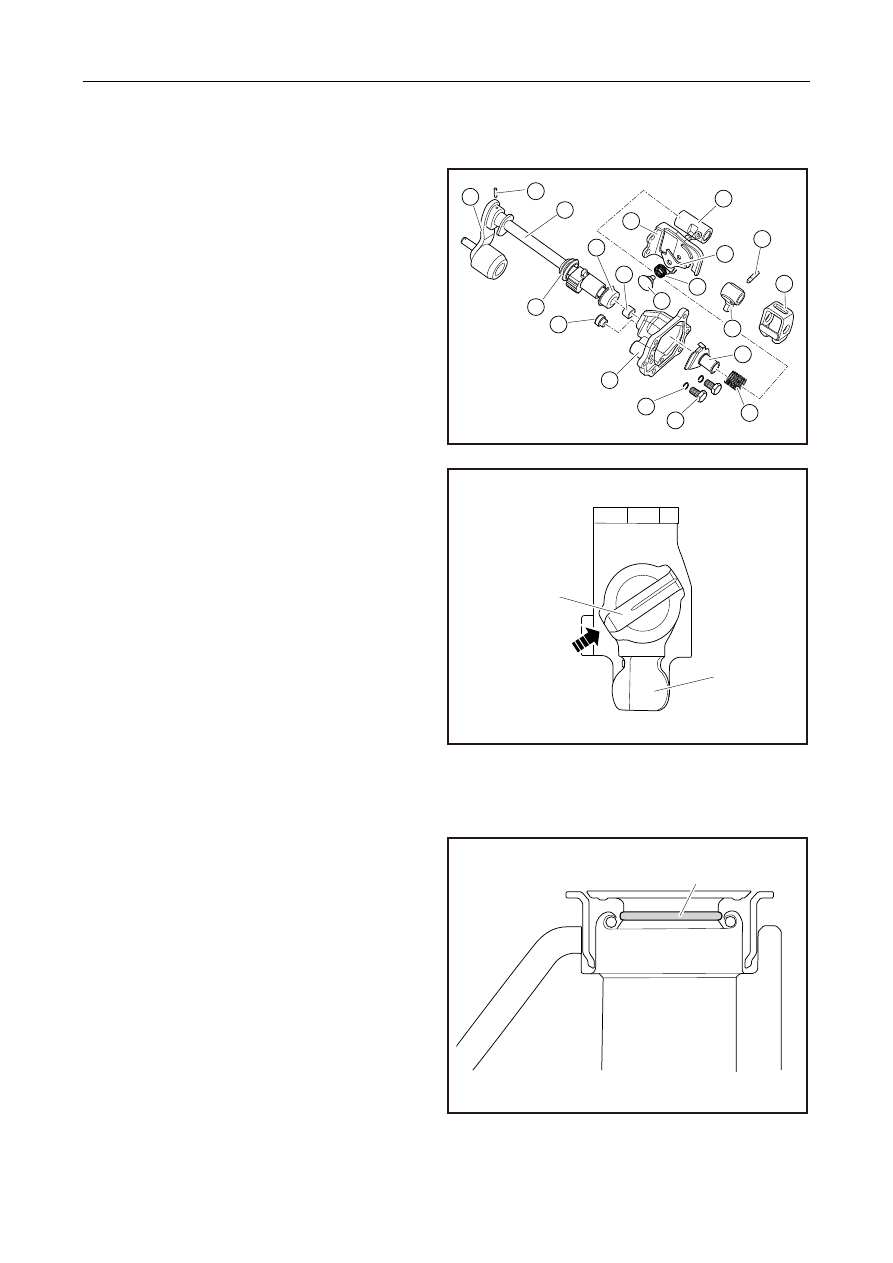

3.3.6.8 Disassemble and assemble of shift control mechanism

Dismantle procedure

1. Dismantle

bolt1.

2.  Dismantle spring washer 2.

3.  Dismantle the pin 3.

4.  Dismantle return spring 4.

5.  Dismantle limiting plate 5.

6.  Dismantle limiter bracket 6.

7.  Dismantle interlocking plate 7.

1

4

2

3

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

18

GC03-0009c

8. Dismantle

lockpin

8.

9.  Dismantle control claw 9.

10.  Dismantle limiter body 10.

11.  Dismantle neutral gear return spring 11.

12.  Dismantle neutral gear return spring seat 12.

13.  Dismantle controller housing 13.

14. Dismantle needle bearing14.

15.  Dismantle oil seal 15.

16.  Dismantle control shaft cover 16.

17.  Dismantle control shaft component 17.

18.  Dismantle vent pipe 18.

Installation procedure::

锁销

控制指

GC03-0099b

1.  Install aeration pope.

2.  Install control shaft component.

3.  Install control shaft cover.

4.  Install the oil seal.



涂抹齿轮油

GC03-0100b

Lock pin

Control

thumbwheels

Coating gear oil

1153




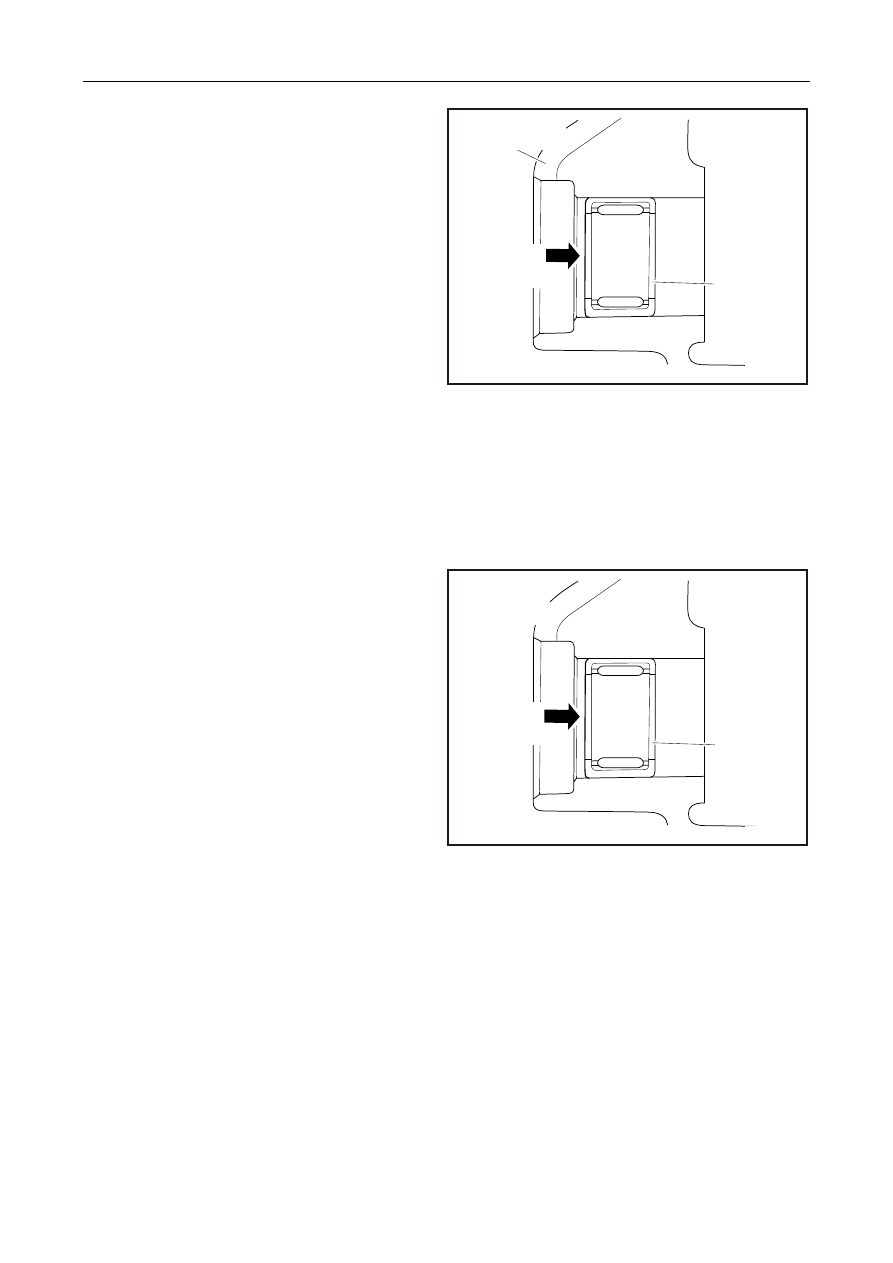

5. Install

needle

bearing.



控制器壳

型号刻印

滚针轴承

的面

GC03-0101b

6.  Install the controller housing.

7.  Install the neutral gear return spring seat.

8. Install

the

neutral

gear return spring.

9.  Install the limiter body.

10.  Install the control claw.



11. Install lockpin.

控制器壳

型号刻印

滚针轴承

的面

GC03-0101b

12. Install interlocking plate.

13.  Install limiter bracket.

14.  Install limiting plate.

15.  Install return spring.

16. Install the pin.

17. Install spring washer.

18. Install the bolt.



Controller housing

Model stamp

surface



Needle roller

bearing



Controller

housing



Model stamp

surface



Needle roller

bearing
