Вес буксирного устройства

ПРЕДУПРЕЖДЕНИЕ

Не превышайте максимальную допустимую нагрузку на переднюю часть
прицепа, т.е. вертикальную нагрузку на буксирный крюк. Это необходимо для
обеспечение стабильности автомобиля и прицепа.

Максимальная масса

передней части прицепа

Минимальная масса

передней части прицепа

Drive (Движение вперед)

165 kg

6% от буксируемого веса

4x2

225 kg

4x2

*

 и 4x4

*

Автомобили с увеличенным дорожным просветом

151

Буксировка

ШАР СЦЕПНОГО
УСТРОЙСТВА

ПРЕДУПРЕЖДЕНИЯ

Никогда не оставляйте съемный
буксирный крюк
незафиксированным внутри

автомобиля. Это может привести к
получению травмы или
дорожно-транспортному проишествию.

При отсутствии необходимости
использования буксирного крюка
всегда надежно закрепляйте его

в багажном отделении.

При установке буксирного крюка
следует соблюдать особую
осторожность, поскольку от этого

зависит безопасность автомобиля и
прицепа.

Не вносите изменений в
конструкцию опорно-сцепного
устройства.

Не разбирайте и не ремонтируйте
съемный буксирный крюк.

Разъем подключения
электрооборудования прицепа и рычаг
шаровой опоры буксирного устройства
устанавливаются под задним
бампером. Поверните разъем прицепа
на 90 градусов вниз до его фиксации
в конечном положении.

4x2

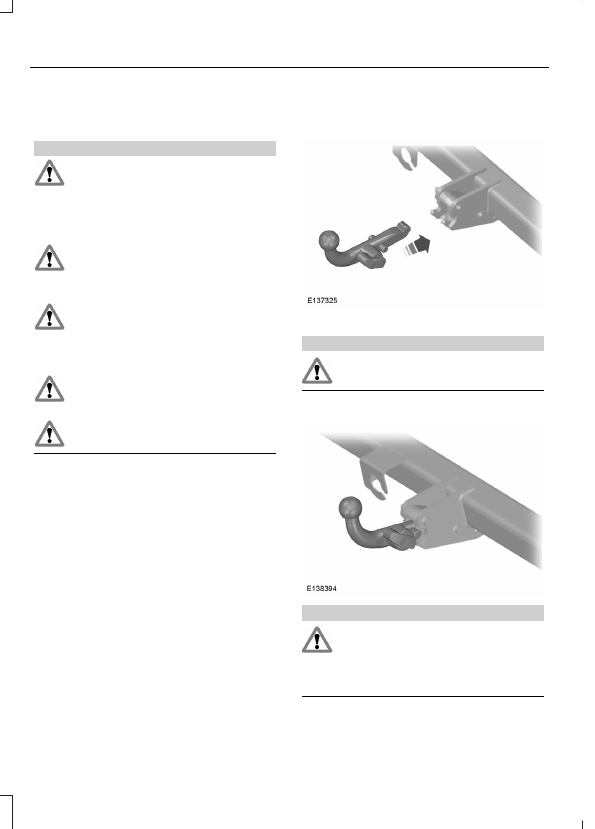

Закрепление буксирного крюка

1.

Вставьте буксирный крюк в седло.

ПРЕДУПРЕЖДЕНИЕ

Убедитесь в том, что буксирный
крюк надёжно держится в седле.

Движение с прицепом

ПРЕДУПРЕЖДЕНИЕ

Если какое-либо из описанных
условий не соблюдено, то нельзя
использовать сцепное устройство.

Необходимо произвести его проверку
и ремонт.

152

Буксировка

Перед началом движения убедитесь в
соблюдении следующих условий:

•

Буксирный крюк правильно
установлен и надёжно
зафиксирован.

•

Буксирный крюк до конца вставлен
в гнездо.

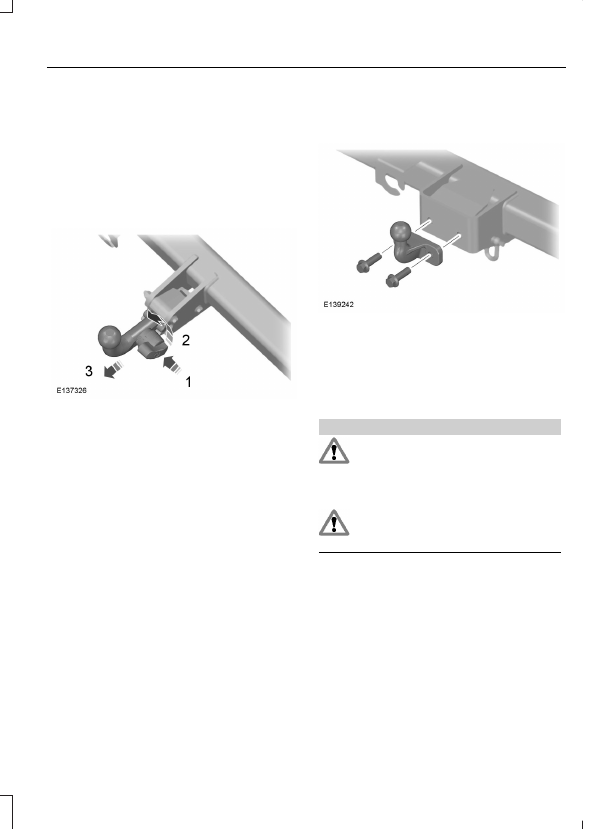

Снятие буксирного крюка

1.

Отожмите рычаг в направлении
центральной части автомобиля.

2. Поверните рычаг против часовой

стрелки, чтобы разблокировать
рычаг шаровой опоры буксирного
устройства.

3. Снимите буксирный крюк.

4x2 (автомобили с увеличенной
высотой расположения кузова)
и 4x4

Затяните болты усилием 218±42 Нм.

Вождение автомобиля без
прицепа

1.

Снимите буксирный крюк.

2. Вставьте заглушку в гнездо.

ПРЕДУПРЕЖДЕНИЯ

Никогда не оставляйте буксирный
крюк в незафиксированном
положении, если присоединен

прицеп, так как это может привести к
травмам.

Снимайте шаровую опору
буксирного устройства при
движении без прицепа.

Обслуживание

Поддерживайте чистоту буксирного
устройства.

Периодически смазывайте сцепное
устройство смазкой или маслом, не
содержащим смол, а также смазывайте
замок графитовой смазкой.

153

Буксировка

ТОЧКИ КРЕПЛЕНИЯ
БУКСИРОВОЧНОГО
ОБОРУДОВАНИЯ

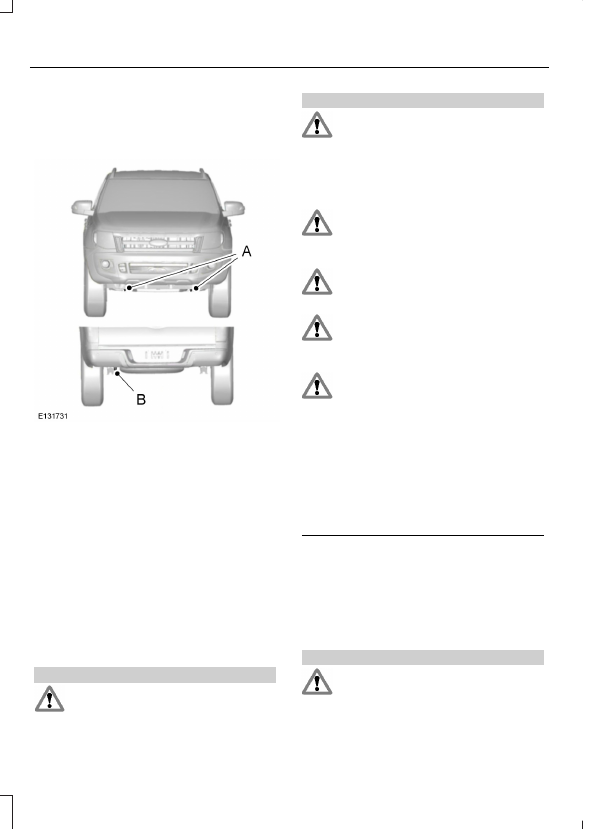

Передняя буксирная петля

A

Задняя буксирная петля

B

Примечание: Второй передний
буксировочный крюк не входит в
стандартную комплектацию.

Примечание: Задний буксировочный
крюк не входит в стандартную
комплектацию.

БУКСИРОВКА АВТОМОБИЛЯ
С ОПОРОЙ НА ЧЕТЫРЕ
КОЛЕСА

Для всех автомобилей

ПРЕДУПРЕЖДЕНИЯ

Включите зажигание при
буксировке автомобиля.

ПРЕДУПРЕЖДЕНИЯ

Тормозной привод и усиление
рулевого управления не работают
при выключенном двигателе.

Необходимо сильнее нажимать на
педаль тормоза и учитывать, что
тормозной путь и усилие поворота
рулевого колеса становятся больше.

Слишком сильное натяжение
буксировочного троса может
привести к повреждению вашего

или буксирующего автомобиля.

Не устанавливайте на переднюю
буксировочную проушину жесткую
буксирную балку.

Привод на 2 колеса (2WD): при
буксировке автомобиль должен
быть установлен на нейтральную

передачу.

Привод на 4 колеса (4WD): в
режиме привода на 4 колеса
запрещается буксировать

автомобиль в положении, когда все 4
колеса касаются земли. В случае
поломки или механической
неисправности коробки передач при
буксировке все колеса автомобиля
должны быть вывешены. Можно
буксировать автомобиль без отрыва
колес от земли, если он находится в
режиме привода на 2 колеса (2WD).

Трогайтесь медленно и плавно,
стараясь избежать рывка буксируемого
автомобиля.

Для автомобилей с
автоматической коробкой
передач

ПРЕДУПРЕЖДЕНИЯ

Если скорость превышает
20 km/h, а расстояние превышает
20 km, ведущие колеса должны

быть вывешены.
