Индикатор неисправности.

A

Примечание: При неисправности
система отключается, что
сопровождается включением
предупреждающего сигнала и звукового
сигнала другой частоты. Система должна
быть проверена механиком, прошедшим
надлежащую подготовку.

Символ прицепа означает, что
присоединен прицеп и система
отключена.

КАМЕРА ЗАДНЕГО ВИДА

 (при

наличии)

ПРЕДУПРЕЖДЕНИЯ

Работа камеры может зависеть от
температуры наружного воздуха,
состояния автомобиля и дороги.

Расстояния, отображаемые на
дисплее, могут отличаться от
фактических расстояний.

Не помещайте напротив камеры
никакие предметы.

Камера расположена на задней двери
багажного отделения под эмблемой
Ford.

135

Системы помощи при парковке

Включение камеры заднего
вида

ПРЕДУПРЕЖДЕНИЕ

Камера может не обнаружить
объекты, находящиеся близко к
автомобилю.

Включите зажигание и аудиоблок.

Переместите рычаг селектора передач
в положение заднего хода.

Изображение передается на экран в
зеркале заднего вида.

Корректная работа камеры может быть
нарушена в следующих условиях:
•

Темные зоны.

•

Интенсивный свет.

•

Быстрый рост или уменьшение
наружной температуры.

•

Намокание камеры, например, под
действием дождя или высокой
влажности.

•

Блокировка поля обзора камеры,
например, грязью.

Использование дисплея

ПРЕДУПРЕЖДЕНИЯ

Препятствия, расположенные
выше камеры, не отображаются.
Если необходимо, осмотрите

участок позади автомобиля.

Отметки служат только для
справки; они рассчитываются,
исходя из предположения, что

автомобиль максимально загружен и
находится на ровной горизонтальной
поверхности.

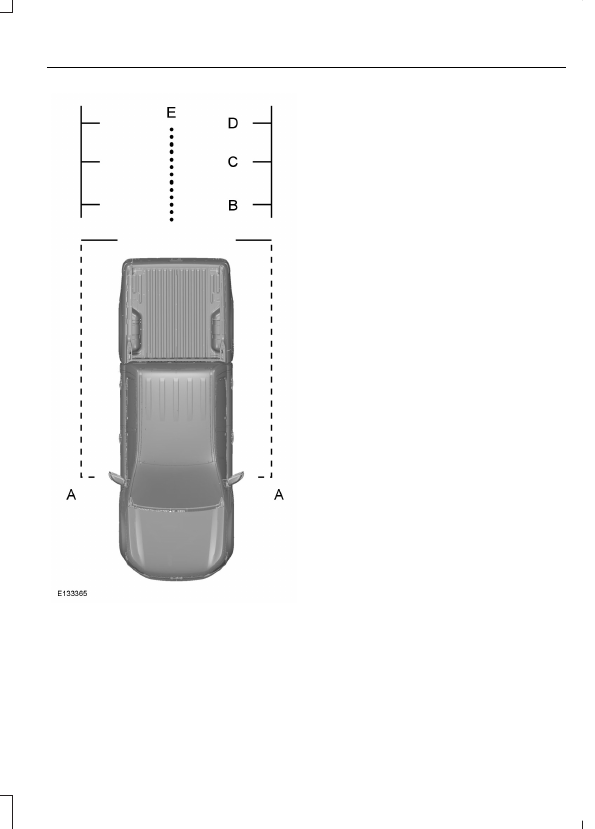

Линии показывают расстояние от
внешнего края передней шины плюс 51
мм (2 дюйма) и от заднего бампера.

136

Системы помощи при парковке

Зазор для наружных зеркал —
4 дюйма (0,1 м)

A

Красного цвета — до
расстояния 0,3 м (12 дюймов)

B

Янтарного цвета — 39 дюймов
(1 м)

C

Зеленого цвета — 79 дюймов
(2 м)

D

Черный — ось
предполагаемой траектории
движения автомобиля

E

Примечание: При заднем ходе
автомобиля с прицепом линии на экране
не показываются. Камера показывает
направление движения автомобиля, а не
прицепа.

Выключение камеры заднего
вида

Примечание: Выведите рычаг
селектора передач из положения
заднего хода. Через небольшой период
времени дисплей отключится.

Примечание: Система автоматически
отключается после того, как скорость
автомобиля достигает приблизительно
15 km/h.

137

Системы помощи при парковке

ПРИНЦИПЫ РАБОТЫ

ПРЕДУПРЕЖДЕНИЕ

Система не снимает с водителя
обязательств быть внимательным
и осторожным за рулем.

Система круиз-контроля позволяет вам
управлять скоростью автомобиля при
помощи кнопок, вынесенных на рулевое
колесо. Функция круиз-контроля
доступна при скорости, превышающей
примерно 30 км/ч (20 миль/ч).

ИСПОЛЬЗОВАНИЕ СИСТЕМЫ
КРУИЗ-КОНТРОЛЯ

ПРЕДУПРЕЖДЕНИЯ

Системой круиз-контроля не
следует пользоваться при
движении в интенсивном

транспортном потоке, на извилистых
или скользких дорогах. Это может
привести к потере контроля над
автомобилем, серьезным травмам или
смерти.

При движении автомобиля на
спуске его скорость может
превысить значение, занесенное

в память системы круиз-контроля.
Круиз-контроль не задействует
тормозную систему автомобиля.
Переключите передачу на более
низкую, чтобы система могла
поддерживать установленную
скорость. Невыполнение этого
требования может привести к потере
контроля над автомобилем, серьезным
травмам или смерти.

Примечание: Система круиз-контроля
отключается, когда при движении вверх
по склону скорость автомобиля
снижается более 16 км/ч (10 миль/ч) от
установленной скорости.

Кнопки управления системой
круиз-контроля располагаются на
рулевом колесе.

Включение системы круиз-
контроля

Нажмите и отпустите кнопку ON (Вкл.).

Индикатор отобразится на
щитке приборов.

Установка скорости

1.

Выполните ускорение до желаемой
скорости.

2. Нажмите и отпустите кнопку SET+.

3. Уберите ногу с педали

акселератора.

138
