УПРАВЛЕНИЕ МИКРОКЛИМАТОМ И АУДИОСИСТЕМА 4–41

Правила обращения с компакт-дисками

Не прикасайтесь к рабочей поверхности

компакт-диска. Держите компакт-диск только

за центр и край.

После прослушивания убирайте компакт-

диски в футляры.

Не оставляйте компакт-диски под прямым

солнечным светом или рядом с другими

источниками тепла.

ПРИМЕЧАНИЕ

•  Не вскрывайте корпус

автомагнитолы.

•  Следите за тем, чтобы на

автомагнитолу или внутрь нее не

попадала жидкость.

4–42 УПРАВЛЕНИЕ МИКРОКЛИМАТОМ И АУДИОСИСТЕМА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

(ВЫБОРОЧНО)

Питание

14,4 В пост. тока

Импеданс динамиков

4–8 Ом (4 динамика)

Выходная мощность

синусоидальный сигнал 4 x 20 Вт согласно DIN 45 324 при 14,4 В/максимальная мощность 4 x 40 Вт

РАДИОПРИЕМНИК

Диапазон частот

FM: 87,5 – 108,0 МГц
MW: 531 – 1602 кГц
LW: 153 – 279 кГц

Входная чувствительность

AM: 27 дБ/В при отношении "сигнал-шум" 20 дБ
FM: 5 дБ/В при отношении "сигнал-шум" 26 дБ
LW: 30 дБ/В при отношении "сигнал-шум" 20 дБ

Отношение "сигнал-шум"

FM/AM: 55 дБ

Разделение стереоканалов

26 дБ

КАССЕТНАЯ ДЕКА

Скорость ленты

4,76 см/сек.

Искажения и пульсации

< 0.35 %

Отношение "сигнал-шум"

> 40 дБ (механическая панель управления),

> 50 дБ с системой Dolby (электронная панель

управления)

Проникновение стереоканалов

> 40 дБ

Амплитудно-частотная характеристика

30 – 12000 Гц

УПРАВЛЕНИЕ МИКРОКЛИМАТОМ И АУДИОСИСТЕМА 4–43

АВТОМАГНИТОЛА RDS

С МНОГОДИСКОВЫМ

ПРОИГРЫВАТЕЛЕМ

КОМПАКТ-ДИСКОВ

Перед использованием автомагнитолы
впервые внимательно ознакомьтесь с данной
инструкцией по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ

Безопасность на дороге имеет абсолютный

приоритет. Автомобильный радиоприемник

рекомендуется включать только в том случае,

если это позволяют дорожные условия. Прежде

чем пользоваться автомагнитолой во время

движения, следует ознакомиться с этим

устройством.

Во время движения водитель должен создать в

салоне такие условия, чтобы можно было

своевременно услышать сирену милицейской,

пожарной машин, а также машин скорой

помощи. Для этого необходимо обеспечить

соответствующий уровень громкости.

ПРЕДУПРЕЖДЕНИЕ

При запуске двигателя от дополнительных

источников питания возможно повреждение

аудиосистемы.

В таких случаях аудиосистема должна быть

выключена.

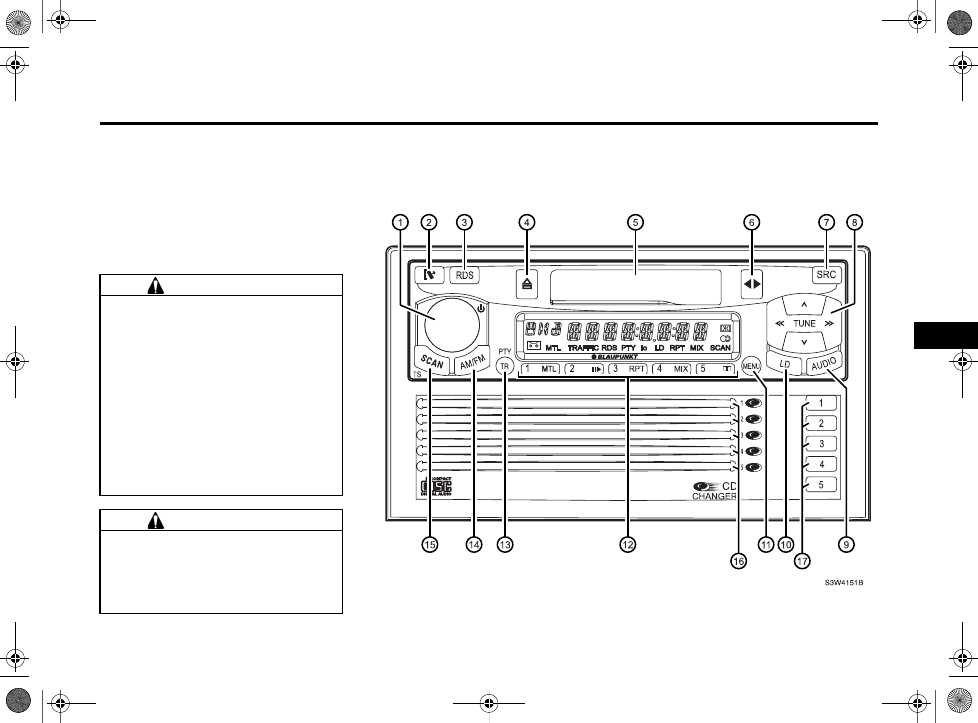

ОРГАНЫ УПРАВЛЕНИЯ

AUTO REVERSE

HI-POWER 40Wx4CH

4–44 УПРАВЛЕНИЕ МИКРОКЛИМАТОМ И АУДИОСИСТЕМА

1. Регулировка уровня громкости, для

включения/выключения автомагнитолы
или выключения звука.

2. Кнопка

, используется для снятия

съемной панели управления.

3. Кнопка

RDS, используется для включения/

выключения функции RDS (Radio Data
System, система радиоданных).
Просмотр бегущего текста.

4. Извлечение кассеты.

5. Отделение для кассет.

6. Кнопка

, используется для смены

стороны пленки.

7. Кнопка

SRC используется для выбора

источника воспроизведения: радио,
кассета, многодисковый проигрыватель
компакт-дисков.

8. Кнопки-стрелки.

9. Кнопка

AUDIO, используется для

регулировки звука (низкие/высокие
частоты) и настройки параметров
распределения звука (стереобаланс, баланс
"фронт-тыл").

10. Кнопка

LD, используется для активации

функции тонкомпенсации.

11. Кнопка

 MENU, используется для перехода

к главному меню настройки.

12. Кнопки

1 - 5.

13. Кнопка

TR (Traffic, движение),

используется для включения/выключения
режима прослушивания информации о
положении на дорогах. Кнопка

PTY, используется для включения/
выключения функции PTY.

14. Кнопка

AM/FM (длина волны),

используется для выбора режима приема
радиопередач, выбора уровня памяти FM и
диапазона волн MW и LW.

15. Кнопка

SCAN, используется для запуска

функции сканирования. Кнопка

TS, используется для запуска функции
автоматической настройки и
программирования памяти
радиоприемника.

16. Отделения для компакт-дисков 1–5.

17. Кнопка выбора и извлечения компакт-

дисков.
