ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ И НАУКИ КОСТРОМСКОЙ ОБЛАСТИ

Областное государственное бюджетное профессиональное образовательное учреждение

«Буйский техникум железнодорожного транспорта Костромской области»

КОНТРОЛЬНАЯ РАБОТА

По дисциплине: Конструкция

На тему : Токоприемник ТЛ13У1

Введение

Токоприемниками согласно стандарту называют тяговые электрические аппараты, предназначенные для создания электрического контакта электрооборудования подвижного состава с контактной сетью. Конструкция токоприемника должна обеспечивать съем тока заданного значения при максимальной скорости движения, на которую рассчитан электроподвижной состав.

На советских и зарубежных электрифицированных железных дорогах эксплуатируются токоприемники разнообразных конструкций. Объясняется это тем, что электрификация железных дорог осуществляется как на постоянном, так и на переменном токе, а применяемый электроподвижной состав имеет различную мощность и конструкционную скорость. Наибольшее распространение получили пантографные токоприемники (пантографы).

В Советском Союзе на электровозах и электросекциях переменного тока установлены токоприемники ТЛ-13У. На электровозах постоянного тока наибольшее применение получили токоприемники П-3, П-5 и 10РР, на электросекциях постоянного тока — ТЛ-13У или ТЛ-13М, используют также токоприемники П-1 и ДЖ-5. Токоприемники ТЛ-13У и ТЛ-14М (рис. 8.1) различаются только типами полоза (соответственно с угольными вставками и металлокерамическими пластинами). За рубежом имеются токоприемники с незамкнутой (асимметричной) системой подвижных рам, а также с перекрещивающимися нижними рамами.

Назначение токоприемников

Токоприемники служат для создания электрического соединения между контактным проводом или контактным рельсом и электрическими цепями э.п.с. Конструкция токоприемников определяется расположением контактного провода или рельса относительно локомотива, током нагрузки, скоростью движения подвижного состава, характером изменения расстояния между основанием токоприемника и контактным проводом, условиями управления подъемом и опусканием токоприемников. При верхнем или верхнем и боковом контактных проводах применяют пантографные, дуговые, штанговые и боковые токоприемники; при контактном рельсе-рельсовые токоприемники. На магистральном электроподвижном составе применяют токоприемники пантографного типа. На каждом электровозе установлено по два токоприемника: в работе обычно находится только один, задний по ходу токоприемник. Второй токоприемник является запасным, его поднимают в тех случаях, когда необходимо уменьшить искрение между полозом и контактным проводом при трогании или во время гололеда. Пантографные токоприемники обеспечивают надежный контакт с контактным проводом при больших скоростях движения и токах, не требует перестановки в случае изменения направления движения, удобны для дистанционного управления.

Технические данные токоприемника следующие:

Номинальное напряжение в сети 25 кВ Длительно допустимый ток:

при движении - 500 А

при стоянке 50 А Статическое нажатие на контактный провод в диапазоне рабочей высоты:

активное (при подъеме), не менее - б кгс

пассивное (при опускании), не более - 9 кгс

Максимальная скорость движения - 160 км/ч

Наибольшая высота подъема от сложенного состояния,

не менее - 2100 мм

Рабочая высота:

наибольшая 1900 мм наименьшая 400 мм Длина в сложенном состоянии 3280 мм Ширина (по концам полоза) 2260 мм Опускающая сила в диапазоне рабочей высоты, не менее 11 кгс Разница между наибольшим и наименьшим нажатием при одностороннем движении токоприемника в диапазоне рабочей высоты, не более 1 кгс Двойное трение в шарнирах, приведенное к верхнем) узл\, не более 2 кгс Время подъема до наибольшей рабочей высоты при номинальном давлении сжатого воздуха ~—Ю с Время опускания с наибольшей рабочей высоты при номинальном давлении сжатого воздуха 3,5—6 с Давление сжатого воздуха:

номинальное - 0,5 МПа

(5 кгс/см2)

наименьшее - 0,35 МПа

(3,5 кгс/см2)

Полный ход каретки - 50 мм

Масса токоприемника:

без изоляторов - 290 кг

с изоляторами -315 кг

Устройство токоприемника Л-13У1

Токоприемник Л-13У1 состоит из основания, нижней и верхней подвижных рам, двух кареток, полоза, а так же поъемно-опускающего механизма.

Основание — сварное из двух продольных и двух поперечных швеллеров .Оно укреплено на крыше кузова электровоза на четырех опорных изоляторах.

Нижняя рама — состоит из двух главных валов в виде труб,цапфы которых закреплены в шарикоподшипниках продольных швеллеров основания. Главные валы связаны друг с другом синхронизирующей тягой , которая обеспечивает их одновременное и синхронное вращение. К каждому главному валу в средней части жестко прикреплена Т-образная цилиндрическая труба, на конце которой приварена короткая труба для крепления с трубами верхней рамы.

Верхняя рама — состоит из четырех продольных и двух диагональных труб для жесткости конструкции. Трубы верхней рамы соединены с трубами нижней рамы и между собой шарнирно валиками с шарикоподшипниками.

Все шарниры токоприемника зашунтированы гибкими медными шунтами для уменьшения сопротивления току и для предотвращения заваривания шарниров от дуги.

Каретка — состоит из ряда отдельных штампованных облегченных деталей, шарнирно соединенных друг с другом .На каретке сверху шарнирно укреплен кронштейн для крепления полоза , а внутри каретки находится сжатая пружина.

Каретки позволяют полозу поворачиваться в обе стороны и перемещаться до 50 мм без поворота труб рамы. Это необходимо для улучшения токосъёма при движении на неровностях контактной сети а также для быстрой реакции на изменение высоты подвески провода.

Полоз — выполнен штампованным из стали толщиной 2,5 мм в виде швеллера. Концы полоза загнуты под углом 45 градусов для предотвращения захлестывания контактного провода на воздушных стрелках (общая длина полоза 2260 мм , длина рабочей части полоза 1270мм).

Сверху на полозе укреплены з ряда угольных накладок( 11 угольных накладок общей длиной 1200 мм).

Толщина новых угольных накладок — 25 мм , их износ допускается до толщины 11 мм. Продолжением угольных накладок служат алюминиевые накладки на концах полоза.

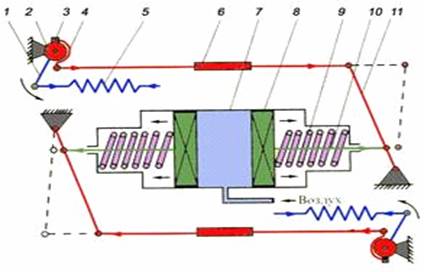

Подъемный механизм — состоит из двух крайних растянутых подъёмных пружин,пневматического цилиндра с двумя поршнями со штоками и двумя сжатыми опускными пружинами , двух поперечных рычагов , двух продольных тяг с роликами на концах, которые через кронштейн соединяются с главными валами.

Концы двух подъёмных растянутых пружин через шайбы и шпильки с левой и правой резьбой шарнирно соединены с рычагами главных валов , которые закреплены сверху главных валов как хомуты с помощью регулировочных болтов для регулирования плеча.

Работа токоприемника

Для подъёма токоприемника в его пневматический цилиндр посередине подается сжатый воздух давлением 3,5 — 5 кгс/см2, через электропневматический клапан ЭВТ- 54А.Тогда оба поршня со штоками раздвигаются сжимая обе впускающие пружины в цилиндре. При этом штоки поршней поворачивают оба поперечных рычага наружу , за счет чего обе продольные тяги сдвигаются к середине и ролики на их концах отходят от кронштейнов двух главных валов. разблокирую их . В результате происходит освобождение двух крайних растянутых пружин,которые сжимаются и поворачивают через рычаги оба главных вала с трубами нижней и верхней рам вовнутрь, что приводит к подъёму полоза токоприемника до упора в контактный провод.

Для опускания токоприемника катушка его электропневматического вентиля (245) теряет питание и происходит выпуск воздуха из пневматического цилиндра в атмосферу. Тогда обе съжатые пружины разжимаются и сдвигают оба поршня со штоками к середине цилиндра. При этом оба поперечных рычага за счет штоков поршней поворачиваются во внутрь, а обе продольных тяг проходят зазоры и нажимают на кронштейн сверху главных валов и разворачивают оба главных вала наружу вместе с трубами нижней и верхней рам. При этом полоз токоприемника опускается на амортизаторы основания, так как сила двух опускных пружин плюс вес полоза и подвижных частей токоприемника больше силы двух подъемных пружин не менее чем на 12кгс — это и есть опускающее усилие токоприемника.

Опускание токоприемника происходит неравномерно, в начале происходит быстрый отрыв полоза с целью разрыва дуги, а затем плавное опускание на амортизаторы для избежания удара. Такая неравномерность достигается регулировкой электропневматического вентиля токоприемника ЭВТ-54А.

Техническое обслуживание токоприемников, инструмент и оборудование при его проведении

токоприемник провод рельс

ТО-1.Осмотр крышевого оборудования с "земли". Проверка свободности перемещения рам токоприёмника путем включения и выключения кнопок токоприемников.

ТО-2.(Выписка из Временного руководства по техническому обслуживанию, текущему и среднему ремонтам электровозов постоянного тока взамен правил ремонта ЦТ № 725). При ТО-2 выполняются следующие работы:

Осматривается всё крышевое оборудование. Загрязненные изоляторы очищаются. Изоляторы с трещинами, сколами, свыше 20 % пути возможного перекрытия напряжением, заменяются. Токопроводящие шины и шунты, имеющие следы нагрева и обрыв жил более 15% заменяются

Проверяется крепление токоприемников к опорным изоляторам, состояние основания, рам, полоза, кареток, шарнирных соединений, шунтов, деталей привода

Проверяется вручную работа токоприемников на подъем и опускание. Деформация рам, заедание в шарнирах токоприемников не допускается. В зимний период рамы и полоз токоприемника должны быть очищены от снега и льда. В гололёдный период на подвижные рамы, пружины и скосы полозов токоприемников наносится противогололёдная смазка.

Осматриваются металлокерамические накладки. Они должны быть прочно закреплены на полозе и располагаться на одном уровне. Пластины не должны иметь острых и выступающих углов. Производится запиловка (зачистка) подгоревших пластин. Полозы с изношенными металлокерамическими пластинами или угольными вставками и с прожогами каркаса заменяются.

Проверяется состояние сухой графитовой смазки (СГС-О) полоза с металлокерамическими накладками. Трещины и места выкрашивания смазки заполняются дополнительной графитовой смазкой (СГС-Д).

Проверяется состояние подводящих воздухопроводных труб и полиэтиленовых рукавов. Полиэтиленовые рукава со следами электроожогов и трещин заменяются.

В зимних условиях работы проверяется статическая характеристика токоприемников, в летнее время характеристика проверяется при замене полозов, медленном подъеме (опускании) токоприемника или по записи машиниста.

Браковочные размеры в эксплуатации:

• толщина металлокерамических пластин............... менее 2,5 мм.

• тоже самое для угольных вставок.................             .. менее 10 мм.

• зазор в стыке между металлокерамическими

накладками....................................................     более 1 мм.

• тоже самое для угольных вставок........................ более 0,8 мм.

• отклонение полоза от горизонтали на длине 1 метр................... более 20 мм.

• смещение центра полоза относительно центра основания................более 30 мм.

• вогнутость полоза на длине 1 м прямолинейной части........................более 2 мм

Давление полоза на контактный провод, согласно откорректированного приказа 92Н, для электровозов ВЛ11 и ВЛ11М при подъёме не менее 10 кг/см2, при опускании не более 13 кг/см2, как в зимний, так и в летний период времени.

СМАЗКИ ТОКОПРИЁМНИКА

•СГС-О. Сухая, графитовая смазка-основная. Представляет из себя смесь 35% кумарановой смолы с 65% графита. При изготовлении полозов или при их ремонте эта смесь, разогретая до температуры 180-190° наноситься на разогретые полозы в пространство меду накладками и после остывания превращается в твердую массу тёмно-серого цвета;

•СГС-Д. Сухая, графитовая смазка-дополнительная. Имеет тот же состав, но с добавлением растворителя бензолового происхождения. Применяется для подмазки трещин и отколов в основной смазке СГС-О.

•ЖТ-79Л. Смазка привода с резиновыми манжетами. При замерзании её в цилиндр добавляют 3/5 антифриза Левер: смесь спирта и глицерина в равных долях.

•ЖТКЗ-65 или ЦИАТИМ-201. Смазки привода с кожаными манжетами шарниров. Перед постановкой манжеты пропитываются в прожировочном составе №12: разогретая смесь касторового масла с пчелиным воском;

•ЦНИИ-КЗ. Смазка противогололёдная. Наноситься на подъёмные пружины, подвижные рамы и фартуки полозов слоем 1-2 мм при получении команды «Гололёд»

Применяемая спецодежда и средства защиты:

Жилет сигнальный 2 класса защиты

Комплект «Механик-Л»

Перчатки с полимерным покрытием

Ботинки юфтевые .на МБС подошве

Головной убор сигнальный

Каска защитная

Костюм от пониженных температур «Механик»

Валенки

Галоши на валенки

Очки защитные открытые

Подшлемник

Рукавицы утепленные

Заключение

В ходе выполнения данной работы мною были изучены вопросы:

1.Назначение токоприемника

2.Устройство токоприемника

3.Принцип работы при подъёме и опускании токоприемнтка

4.Виды технического обслуживания , инструмент используемый при обслуживании и требования к ним.
