Быстродействующий выключатель БВП-105А

·               БВ служит для защиты силовых  цепей моторного вагона от то­ков короткого замыкания и токов перегрузки, работая совместно с ДР (диффреле) выключается и при малых токах короткого замыкания.

·               Время отключения БВ составляет несколько миллисекунд (0,015-0,03с), а поэтому ток короткого замыкания при отключении не успевает достигнуть наибольшего значения.

БВ состоит из следующих узлов:

·               1– магнитной системы (удерживающая катушка с магнитопроводом и размагничивающего витка (3);

·               2– дугогасительной системы (2-е дугогасительные катушки с полюсами и 2-е дугогасительные камеры);

·               3– контактной системы (2-а неподвижных контакта и 2-а подвижных контакта);

·               4– пневматического привода (вентиль, цилиндр со штоком и система рычагов)

·               5– низковольтного устройства с блокировками.

УСТРОЙСТВО

·               БВ имеет 2 основания; верхнее и нижнее, которые соединены  4 стойками, 2 из них изолированы.

·               На изолированных стойках монтируют магнитопровод удерживающей катушки, пневматический цилиндр, рычаги подвижных контактов.

·               Внутри магнитопровода имеется размагничивающий виток (катушка), которая в силовую цепь включается последовательно.

·               К неизолированным стойкам (стальным) крепят изоляционную панель, на которой установлены полюса с дугогасительными катушками, дугогасительные камеры, неподвижные контакты.

·               Вентиль крепят на нижнем основании.

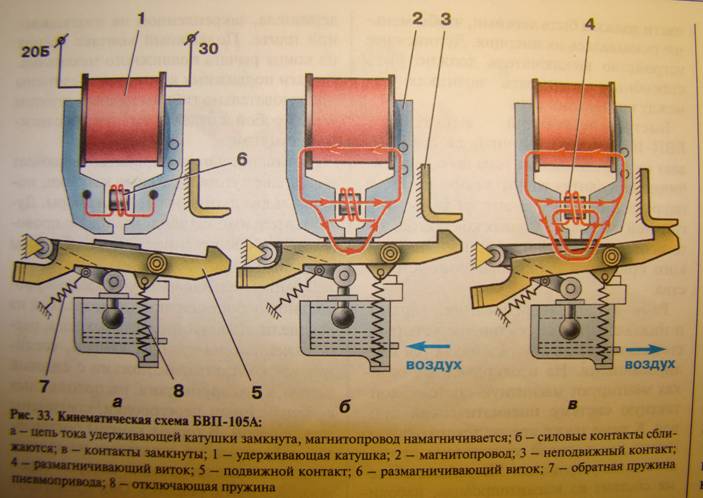

·               При включении БВ, БВУ получает питание и создаёт магнитный поток, который не в состоянии притянуть якорь из- за большого воздушного зазора (30 +5мм).

·               Кнопкой "возврат защиты" подается питание на вентиль БВ-В, который открывает доступ воздуха в пневматический   цилиндр и диск поднимается вверх, своим штоком нажимает на якорь и на рычаги подвижных контактов.

·               Якорь прижимается к магнитопроводу, подвижные контакты подходят к неподвижным, но не замыкаются, остается зазор 7 мм.

·               Магнитный поток БВУ в состоянии удержать якорь в притянутом состоянии.

·               Как только вентиль обесточивается, воздух из цилиндра выйдет в атмосферу, рычаги подвижных контактов под действием пружин, поворачиваются и контакты замыкаются.

БВ срабатывает в двух случаях:

·               1– при обесточивании катушки БВУ;

·               2– при протекании тока 650А, и выше по размагничивающему витку.

·               Магнитный поток размагничивающего витка направлен встречно магнитному потоку удерживающей катушки в той части, где он проходит по якорю.

·               Если ток будет свыше 650А, то якорь отпадает и БВ выключается под действием отключающих пружин.

·               В магнитопроводе имеются регулировочные винты, которыми можно регулировать ток уставки БВ.

·               При вывинчивании винтов ток уставки уменьшается, а при завинчивании увеличивается.

ДИАФРАГМЕННЫЙ ПРИВОД

·               Диафрагменный привод представляет собой замкнутую камеру, разделенную резиновой диафрагмой на две полости.

·               В рабочую камеру подается сжатый воздух. Он воздействует на диафрагму и тем самым   прижимает диск со штоком (на котором укреплен валик).

·               При ремонте БВ проверяют касание контактов по всей ширине через копирку.

·               Якорь притирают и также проверяют через копирку. Площадь касания должна быть не менее 75%. Давление контактов проверяют динамометром.

ГАШЕНИЕ ДУГИ

·               Принцип гашения дуги основан на выталкивании проводника с током (которым является дуга) из магнитного поля, создаваемого дугогасительными катушками и полюсами.

·               Дугогасительная камера двух щелевая с деионными решётками.

·               Деионные решётки изготавливают из тонких медных пластин, назначение которых не выпускать дугу из дугогасительной камеры.

ТЕХНИЧЕСКИЕ ДАННЫЕ

·               Номинальное напряжение.............................................3000 В

·               Номинальный длительный ток ............................250 А

·               Предельно-отключаемый ток .......................... 20000 А

·               Напряжение цепи управления  ..............................110 В

·               Нажатие главных контактов............................. 9-10   кгс

·               Число пар главных контактов .....................................2

·               Раствор главных контактов...............................30±5 мм

·               Ток уставки ........................................................ 650±50 А

^·                 Давление воздуха ............................................. 5 кгс/см²

·               Число витков удерживающей катушки   ...............9500

·               Число витков размагничивающей катушки .............. 3

·               Чисто витков дугогасительной катушки .................... 9

·               Ширина  силовых контактов .................................11мм

·               Количество блокировок .............................................. 5

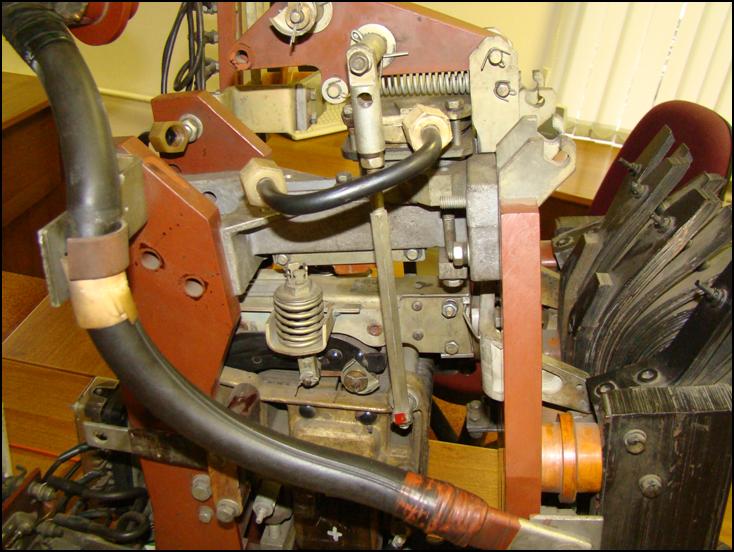

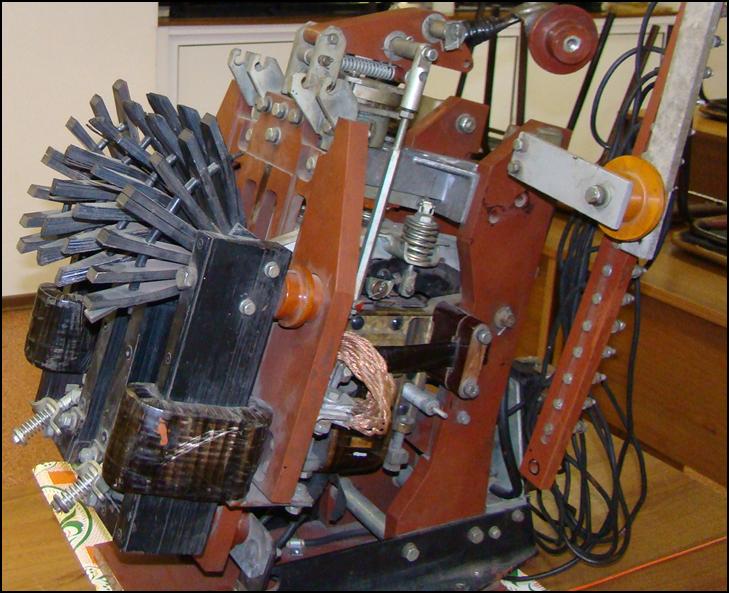

Быстродействующий выключатель ВБ-11

 На электропоездах серий ЭР2Т, ЭТ2, ЭД2Т установлены выключатели типа БВП- 105А, а на серии ЭТ2М, ЭД4М - ВБ-11 (ВБ-14).

·               Включение аппарата происходит в два приема. После включения кнопки ВУ напряжение подается по проводу 20 А на удерживающую катушку 5.

·               Протекающий через нее ток создает магнитный поток Ф.

·               Однако он ослаблен, так как замыкается через воздушный зазор между полюсами электромагнита, поскольку якорь 8 еще не прижат к полюсам.

·               Якорь 8, контактный рычаг 1 с мостиком подвижных контактов и магнитопровод 4 могут поворачиваться относительно оси 9.

·               После нажатия кнопки "Возврат защиты" подается электропитание на вентиль, и сжатый воздух поступает в цилиндры 11 и 14 пневмопривода.

·               Поршень цилиндра 11 поднимается и поворачивает тягу 12 по часовой стрелке, растягивая тем самым отключающие пружины 13.

·               Поскольку стержни 2 вместе с тягой 12 также перемещаются вверх, магнитопровод 4 начинает поворачиваться вокруг оси 9 против часовой стрелки.

·               Одновременно поршень цилиндра 14 под действием сжатого воздуха перемещается вниз и толкателем 15 воздействует на контактный рычаг 1 с якорем 8, поворачивая их по часовой стрелке до прижатия якоря 8 к полюсам электромагнита.

·               При этом между главными контактами остается зазор, так как дальнейший ход контактного рычага 1 ограничивает повернутый ему навстречу магнитопровод 4.

·               Магнитный поток удерживающей катушки Ф теперь замыкается через прижатый якорь, усиливается и прочно удерживает якорь.

·               После отпускания кнопки "Возврат защиты" вентиль обесточивается.

·               Сжатый воздух из цилиндров привода БВ выходит в атмосферу, и поршни возвращаются в исходное положение. Якорь остается притянутым к полюсам электромагнита.

·               Отключающие пружины 13 сжимаются и поворачивают магнитопровод 4 по часовой стрелке до замыкания главных контактов.

·               При этом контактный рычаг 1 воздействует на блокировочное устройство и блокировочные контакты переключаются, т.е. сигнальная лампа гаснет в момент отпуска кнопки "Возврат защиты" в отличие от ранее применявшихся выключателей БВП- 105А.

·               Отключающие пружины 13 продолжают доворачивать магнитопровод 4 до упора 6.

·               Между якорем 8 и контактным рычагом 1 образуется зазор, благодаря чему обеспечивается провал и замыкание главных контактов при притянутом якоре.

·               Ток силовой цепи тяговых двигателей проходит по токовой (размагничивающей) катушке 7, витки которой охватывают магнитный шунт.

·               Он создает в магнитопроводе и якоре магнитный поток Фт, направленный навстречу магнитному потоку Ф удерживающей катушки.

·               Выключатель отрегулирован на силу тока 650 А (ток уставки аппарата).

·               Это значит, что при таком токе магнитный поток размагничивающей катушки 7 становится больше магнитного потока удерживающей катушки 5, что возможно, например, при пробое на "землю" силовой цепи тяговых двигателей.

·               Результирующий магнитный поток в якоре уменьшается, и отключающие пружины 13 отрывают якорь 8 от полюсов электромагнита.

·               Якорь 8 ударяет по контактному рычагу 1, и главные контакты размыкаются.

·               Возможно и принудительное отключение аппарата при снятии питания с удерживающей катушки (под действием дифференциальной защиты или вручную).

·               В этом случае быстродействующий выключатель отключает малые токи или вообще отключается без разрыва тока.

Ток уставки, А…………………………………………..600+50

Время срабатывания, с………………………………0,02-0,05

Длина линии касания

главных контактов……………………….…….3/4 ширины контакта

Дифференциальное реле Р-104Б

Служит для защиты силовой цепи от токов КЗ, меньше токов уставки БВ.

·          При срабатывании ДР оно разрывает свою блокировку в цепи БВУ и БВ отключается.

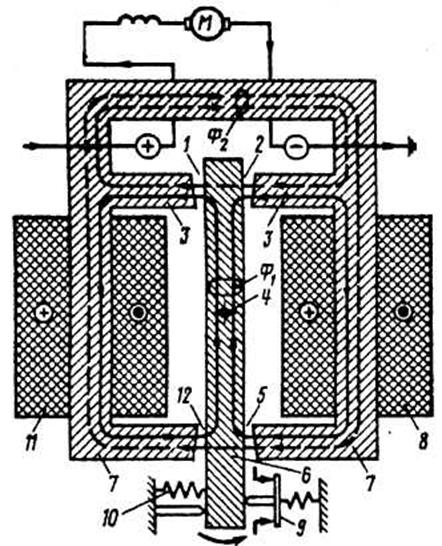

·          Принцип действия реле основан на балансе магнитных потоков создаваемых входной катушкой (витком), установленной в начале силовой цепи и выходной катушкой (витком), установленной в конце силовой цепи.

Устройство

·          ДР имеет наборный трёх стержневой сердечник, на вертикальных сторонах которого находятся подмагничивающие катушки включенные последовательно.

·          В верхнем окне магнитопровода помещены входной и выходной силовые витки.

Работа

·          При отсутствии КЗ ток по входному и выходному виткам протекает одинаковый, и поэтому магнитные потоки направленные встречно, "уничтожают" друг друга, получается баланс магнитных потоков.

·          При возникновении КЗ величиной 40-60 А и более, по входному витку потечёт больший ток, чем по выходному, в результате чего получается не баланс магнитных потоков и в воздушных зазорах 5 и 4 он складывается с магнитным потоком подмагничивающих катушек, в результате якорь поворачивается  и мостиковая блокировка ДР размыкается , обесточивая БВУ.

·          БВ срабатывает и своей блокировкой в проводе 30А-30 разрывает цепь подмагничивающих катушек ДР создавая тем самым возможность пружине возвратить якорь в исходное положение.

Дифференциальное реле 1Р.006.

·          Реле дифференциальной защиты РДЗ-21 и РДЗ-22 применяют для защиты силовых и вспомогательных цепей от токов короткого замыкания на "землю", меньших по силе, чем ток уставкиВБ, или при  медленном нарастании аварийных токов.

·          В силовых схемах эти реле используют в комплекте с шунтами-датчиками.

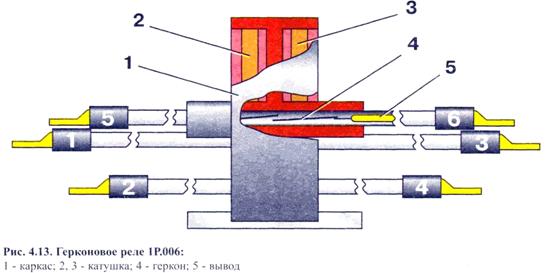

·               Реле 1Р.006 состоит из каркаса 1, в котором находятся две высоковольтные катушки 2 и 3, залитые эпоксидным компаун­дом.

·               Одна катушка установлена в начало силовой схемы, другая — в конец защищаемой цепи, обе катушки включены встречно.

·

·               При нормальной работе силовой схемы через катушки про­текают одинаковые токи, они создают встречно направленные магнитные потоки, компенсирующие друг друга (контакты геркона разомкнуты).

Дифференциальное реле 1Р.006 (а)   и его магнитные потоки (б):

·               При возникновении короткого замыкания «на землю» в катушках начнут протекать разные токи.

·               Появит­ся некомпенсированный магнитный поток, что вызовет мгно­венное замыкание контактов геркона.

·               Дифференциальное реле при срабатывании обесточивает блок защиты, который отклю­чает  контактор КЗ.

·               Контактор КЗ, в свою очередь, отключает БВ, разрывая силовую схему.

·               Реле 1Р.006 монтируют на изоляционной панели в под­вагонном ящике.

Технические данные реле 1Р.006

Напряжение главной цепи, В

·               Максимальное…………………………………………..4000

·               Номинальное……………………………………………3000

·               Номинальный ток катушек, А…………….……………22

·               Разность токов в катушках, при которой срабатывает реле (уставка реле),А……………..……3,5

·               Напряжение вспомогательной цепи, В……………..110

·               Коммутируемый ток, А, не более…………..…………0,5

Вилитовый разрядник предназначен для защиты силовой цепи от коммутационных и грозовых перенапряжений, которые достигают огромной величины до 1 000 000 В).

·               Первый разрядник Рр-1 служит для защиты от грозовых перенапряжений на токоприёмнике, а второй Рр-2 для отвода перенапряжений возникающих на конденсаторе С1.

Разрядник состоит из:

·               фарфорового корпуса

·               двух вилитовыхдисков прижатых пружиной

·               двух постоянных магнитов и монтажных деталей.

·               Между магнитами помещены изоляторы с двумя последовательно включёнными искровыми промежутками, зашунтированными тиритовыми резисторами.

·               Снизу разрядник закрыт плитой, которая имеет отверстие, плотно закрытое резиновой диафрагмой, предохраняющей цилиндр от разрыва, если давление станет выше 2 - 5 кгс/см². Разрядник герметичен.

·               Принцип работы вилитового разрядника основан на вентильном свойстве вилита  (карборунд и глина), который, чем выше напряжение, а, следовательно, и ток, тем меньше его сопротивление.

·               При напряжении в контактной сети до 4000 В ток утечки разрядника не превышает 130 мкА.

·               При напряжении 7,5 – 9 кВ искровые промежутки пробиваются, и ток через вилитовыедиски уходит на землю.

·               При снижении перенапряжений, сопротивление дисков увеличивается до 140-160 Ом, ток снижается до 25-30А и дуга гасится полем магнитов.

·               Для контроля срабатываний разрядника применяют регистраторы РВР, автоматически заменяющие плавкие вставки, перегорающие при срабатывании разрядника. Регистратор рассчитан на 9 срабатываний и имеет указатель числа срабатываний.

ТЕХНИЧЕСКИЕ ДАННЫЕ

·               Номинальное напряжение…………………………3,3 кВ

·               Наибольшее допустимое напряжение………….4,2 кВ

·               Ток утечки при напряжении 5 кВ……………не более 70-130 мкА

·               Масса ………………….………………………………..22,5 кг
