ВИБРОСТЕНДЫ ДЛЯ ИСПЫТАНИЯ ИЗДЕЛИЙ И ТАРИРОВКИ ВИБРОИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И АППАРАТУРЫ
|
СТЕНД ВИБРАЦИОННЫЙ ТРЕХКОМПОНЕНТНЫЙ ТИПА ВС-ЗК-5/100 |
|

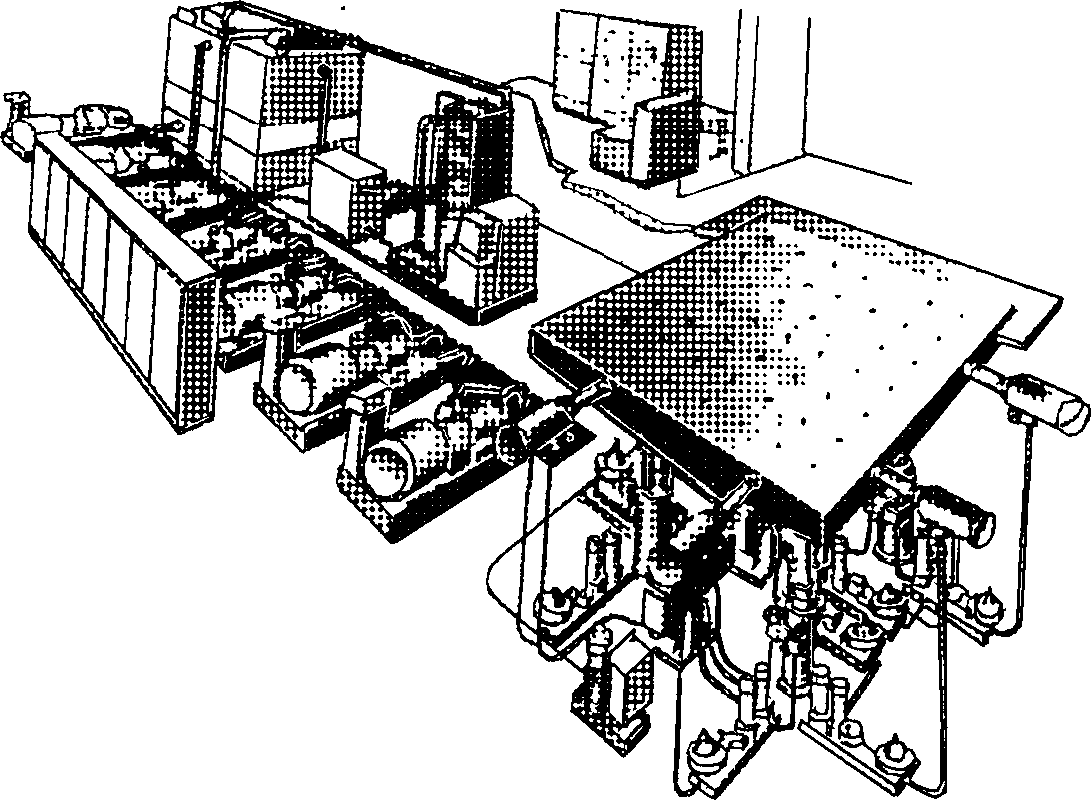

Описание Предназначен для испытаний на вибропрочность и виброустойчивость изделий машино-, судо- и приборостроения. Стенд (рис. 22) используется для оснащения лаборатории судо- и машиностроительных заводов и испытательных полигонов. Технические характеристикиДиапазон рабочих частот 0,1 ... 100 Гц. Виброускорение по компонентам 50 м/с. Максимальная масса испытываемых объектов 50 кг. Максимальная амплитуда по каждой компоненте ±10 мм. Потребляемая мощность 550 кВт. Габаритные размеры стола 3500х3500 мм. Вероятность безотказной работы в течение 500 ч равна 0,8. Вибростенд нормально работает при температуре окружающего воздуха Ю...35°С и относительной влажности 80% при 25°С.  практически любую виброаппаратуру, выпускаемую для промышленности, в том числе устаревших типов. Технические характеристикиМаксимальная масса калибруемых датчиков до 1 кг. Амплитуда воспроизводимых вибраций: по СКЗ виброскорости 0,1...70 мм/с; по размаху виброперемещения 10...500 мкм. Частота воспроизведения вибрации 45; 64; 79,6 Гц. Основная погрешность не менее 2 %. Питание - от сети переменного тока напряжением 220 В, частотой 50 Гц. Габаритные размеры 240х235х290 мм. Масса 12 кг. В комплект поставки входят: переносный вибростенд и технический паспорт. |
|
ПЕРЕНОСНЫЙ ВИБРОСТЕНД ТИПА ВСВ-131 |
|
Описание Вибростенд (рис. 23) воспроизводит колебания заданного размаха виброперемещения или заданного среднего квадратичного значения (СКЗ) виброскорости. Предназначен для поверки и калибровки вибрационной аппаратуры в промышленных условиях.

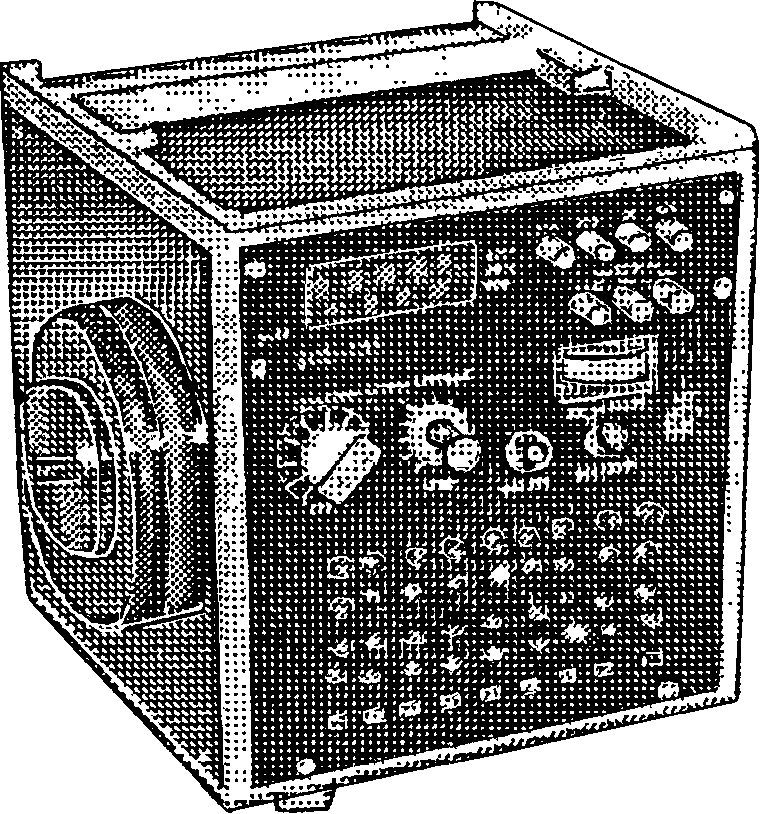

Рис. 23. Переносный вибростенд типа ВСВ-131 Стенд надежно защищен от внешних вибраций. Позволяет калибровать виброаппаратуру в непосредственной близости от работающих агрегатов без съема кабелей и металлорукавов; калибровать |
ВИБРОСТЕНД ИСПЫТАТЕЛЬНЫЙ ТИПА СИ 6037-100-3
Описание
Вибростенд (рис. 24) предназначен для испытаний на вибропрочность и виброустойчивость изделий машиностроения, радиотехники и других изделий народного хозяйства.
Рис. 24. Вибростенд испытательный типа СИ 6037-100-3
Вибростенд применяется в лабораториях предприятий и научно-исследовательских институтах.
Конструкция вибростенда обеспечивает возможность подключения внешней задающей аппаратуры, защиту по предельной либо заданной амплитуде виброперемещения и виброускорения, возможность поворота (с переналадкой) рабочей оси на угол 90° (от вертикального до горизонтального положения).
Конструктивно вибростенд (рис. 25) состоит из возбудителя вибрации, предназначенного для нагружения испытуемого объекта вибрацией заданных параметров;
установки насосной, предназначенной для питания вибростенда рабочей жидкостью с требуемыми параметрами; станции аккумуляторной, предназначенной для сглаживания пульсации рабочей жидкости; пульта управления с использованием микроЭВМ, предназначенного для управления процессом испытания, индикации и регистрации вибрации.
Вибростенд обеспечивает работу в ручном режиме в процессе диалога оператора с ЭВМ и в автоматическом режиме - по программе.

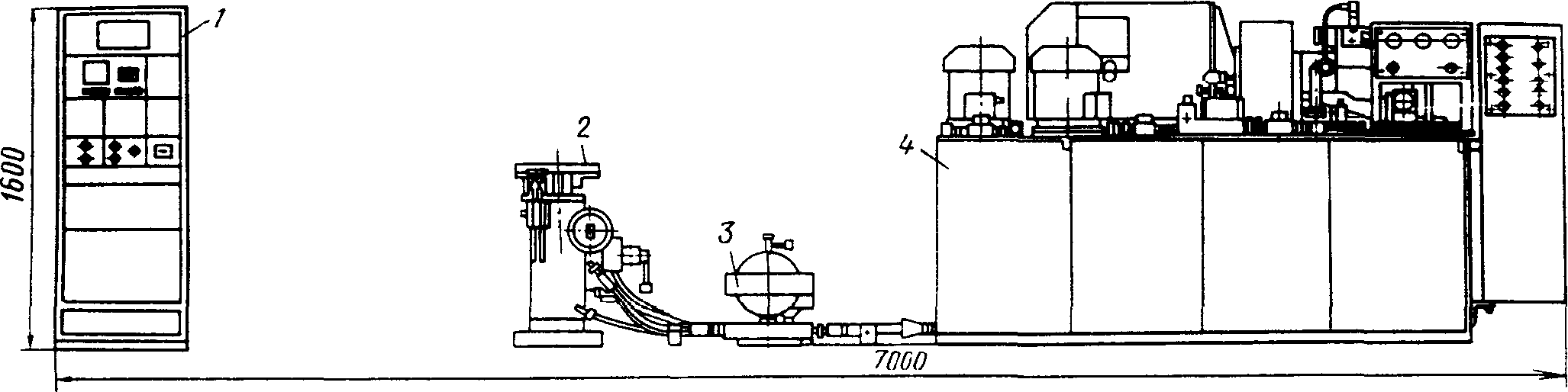

Рис. 25. Конструкция вибростенда типа СИ 6037-100-3:
1-пульт управления; 2-возбудитель вибраций; 3-станция аккумуляторная; 4-установка насосная; 5,6,8,11-рукава слива; 7,9-рукава низкого давления; 10,12-рукава высокого давления
Технические характеристикиНоминальная возбуждающая сила не менее 100 кН. Полоса частот 0,1 ... 200 Гц. Наибольшая нагрузка на столе вибростенда при расположении рабочей оси вертикально не более 1000 кг, горизонтально-100 кг. Зависимость предельных виброперемещений и виброускорений от частоты при вертикальном расположении рабочей оси вибростенда с нулевой нагрузкой, нагрузкой 250 и 1000 кг не должна быть менее указанной в табл. 5. Зависимость предельных виброперемещений и виброускорений от частоты при горизонтальном расположении рабочей оси вибростенда с нулевой нагрузкой и нагрузкой 100 кг на столе не должна быть менее указанной в табл. 6.
Предел допустимой основной относительной погрешности воспроизведения частоты вибрации
±1%.
Система управления вибростенда должна обеспечивать: воспроизведение и измерение амплитуды виброперемещения в диапазоне 0,1...50 мм;
воспроизведение и измерение амплитуды виброускорения в диапазоне 0,1...500 м/с2; измерение смещения стола относительно среднего положения в диапазоне О...+50 мм и О...-50 мм или относительно одного из крайних положений О... 100 мм; воспроизведение полигармонической или узкополосной случайной вибрации от высшего задающего устройства (магнитографа и др.) в диапазоне частот 0,1...200 Гц;
воспроизведение синусоидальной вибрации на фиксированных частотах 0,1... 200 Гц; воспроизведение синусоидальной вибрации с изменением частоты в диапазоне 0,1...200 Гц; воспроизведение синусоидальной вибрации с программным изменением частоты и амплитуды в диапазоне 0,1...200 Гц; запись параметров вибрации в период работы вибростенда через установленный промежуток времени.
Питание-от сети переменного тока:
напряжение 380 В, частота 50 Гц. Потребляемая мощность 100 кВ-А.
Габаритные размеры 7000х3000х2000 мм. Масса 5500 кг.
Средняя наработка на отказ 2000 ч. Средний полный
срок службы 10 лет. Среднее время восстановления работоспособного
состояния 8 ч.
Вибростенд нормально работает при температуре окружающего воздуха 10 ... 35°С и относительной влажности до 80% при 25° С.
В комплект поставки входят: вибростенд, паспорт и инструкция по эксплуатации.
