УСТРОЙСТВО КОНТРОЛЯ ВИБРАЦИИ ТИПА КСА-15

АППАРАТУРА БАЛАНСИРОВОЧНАЯ ЭЛЕКТРОННАЯ

Описание

Предназначено для непрерывного контроля относительных виброперемещений и осевых сдвигов роторов центробежных компрессорных установок.

Принцип действия устройства основан на взаимодействии электромагнитного поля преобразователя и материала детали машин с последующим формированием дискретных и аналоговых сигналов, пропорциональных изменению расстояния между деталью машины и торцом преобразователя.

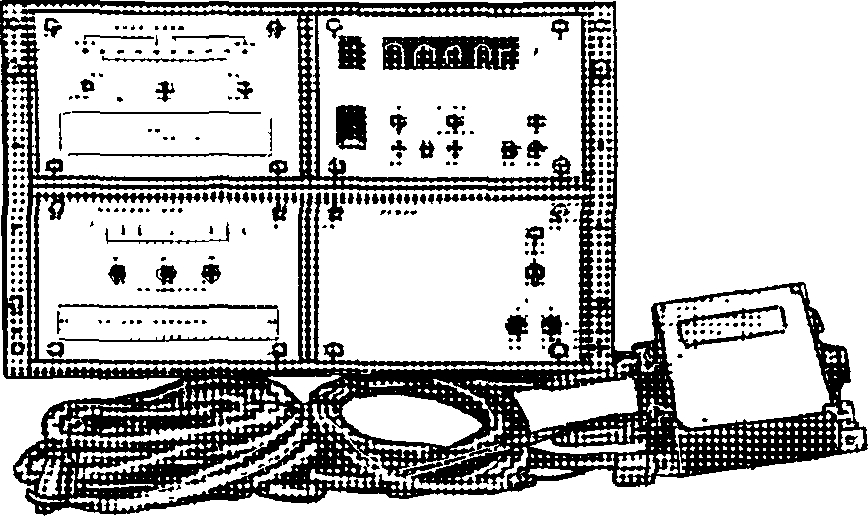

Рис. 14. Аппаратура контрольно-сигнальная виброизмерительная типа ВВК-005
Принцип работы аппаратуры основан на преобразовании механических колебаний контролируемого объекта с помощью вибропреобразователя в электрический сигнал, обеспечивающий формирование дискретных сигналов при превышении установленных уровней виброскорости, измерение величины виброскорости или виброперемещения контролируемых колебаний, вывод информации в двоично-десятичном коде в блок регистрирующий для записи МЦПУ-16 или внешние регистрирующие устройства.

Технические характеристики

Полоса частот измерения и контроля параметров вибрации 12,5 ... 500 Гц. Контролируемый параметр вибрации-среднее квадратичное значение виброскорости 2 ... 100 мм/с. Основная относительная погрешность на частоте 63 Гц при измерениях: виброскорости ±10%, виброперемещения ±15%; при сигнализации-аварийной ±10%, предупредительной ±15%. Питание-от сети переменного тока: напряжение 220 В, частота 50 Гц. Потребляемая мощность 100 В-А. Габаритные размеры 237х141х317 мм. Масса 80 кг. Срок службы аппаратуры не менее 6 лет.

Аппаратура нормально функционирует при температуре окружающего воздуха 5 ... 50°С и относительной влажности 80%.

В комплект поставки входят: прибор и техническая документация.

АППАРАТУРА ДЛЯ КОНТРОЛЯ ПАРАМЕТРОВ ВИБРАЦИИ ГАЗОПЕРЕКАЧИВАЮЩИХ АГРЕГАТОВ ТИПА ВСВ-333
Описание

Аппаратура предназначена для контроля параметров вибрации и перемещений вала газо-перекачивающих агрегатов.

Применяется для контроля стационарных неимпульсных вибраций корпусов подшипников газо-перекачивающих агрегатов с центробежными нагревателями.

Принцип действия заключается в преобразовании механической вибрации в нормированный электрический сигнал с последующей обработкой.

измерениях в полосе частот, равной одной октаве

Чувствительность по среднему квадратичному значению виброскорости 31,1 мм/с-В. Чувствительность блока БОВ по размаху виброперемещений 250 мкН/В. Чувствительность блока БОС по зазору 0,25 мм/В. Отклонение чувствительности и коэффициента передачи 4 %. Предел допустимой основной относительной погрешности 10 %.

Питание - от источника питания нестабилиаи-рованного 15...27 В. Потребляемая мощность 10 В-А.

Габаритные размеры 40x240x345 мм. Масса 0,25 кг.

Аппаратура нормально работает при температуре окружающего воздуха -10...+50 "С и относительной влажности 80 %.

Вероятность безотказной работы 0,991. Установленная безотказная наработка канала 2500 ч.

В комплект поставки входят: аппаратура типа ВСВ-333 и инструкция по эксплуатации.

УСТРОЙСТВО ВИБРОКАЛИБРОВОЧНОЕ ПЕРЕНОСНОЕ ТИПА ВСВ-102

Описание

Устройство (рис. 15) предназначено для калибровки вибропреобразователей массой до 70 г в диапазоне частот 50...1000 Гц по действительному значению коэффициента преобразования.

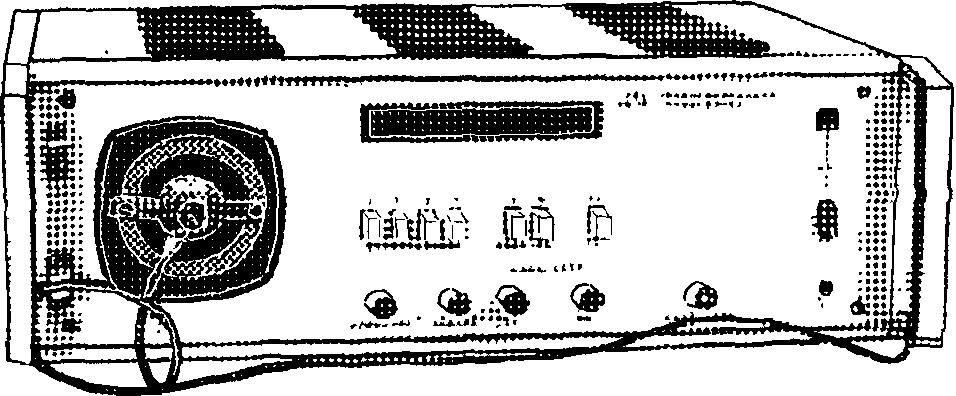

Рис. 15. Устройство виброкалибровочное типа ВСВ-102

Применяются в лабораторных условиях, а также может быть использовано для проведения научно-исследовательских работ при разработке виброизмерительной аппаратуры.

Устройство выполнено в виде переносного прибора. На передней панели находятся рабочее место вибратора, кнопка и световая сигнализация включения сети, цифровое табло, кнопочные переключатели и ручки управления; на задней панели- контрольные гнезда, держатель предохранителя, клемма "Земля" и входные гнезда согласующих усилителей.

Технические характеристики

Среднее квадратичное значение виброускорения, создаваемого рабочим столом устройства при массе калибруемых вибропреобразователей не более 70 г в полосе частот 50 ... 1000 Гц, не менее 11 м/с². Полоса частот колебаний рабочего стола устройства 50 ... 1000 Гц. Коэффициент гармоник виброускорения рабочего стола устройства в полосе частот 50 ... 1000 Гц не более 2%. Относительное значение поперечных составляющих виброускорения рабочего стола от величины виброускорения, развиваемого в рабочем направлении:

в полосе частот 50 ... 400 Гц 8%, в полосе частот свыше 400 ... 1000 Гц 20%. Погрешность установки частоты внутреннего генератора не более ±5%. Основная относительная погрешность воспроизведения номинального среднего квадратичного значения виброускорения 10 м/с при массе калибруемых вибропреобразователей до 70 г: на частоте 125 Гц не более ±2,5%, в полосе частот 50 ... 1000 Гц ±4%. Основная относительная погрешность калибровки вибропреобразователей массой до 70 г при среднем квадратичном значении виброускорения 10 м/с²: на
частоте 125 Гц ±4%; в полосе частот 50 ... 1000 Гц ±6%. Питание-от сети напряжением 220 В. Потребляемая мощность 40 В-А. Габаритные размеры 490х397х169,5 мм. Масса 22 кг.

Наработка на отказ 15 000 ч. Технический ресурс 13 000 ч.

Устройство нормально функционирует при температуре окружающего воздуха Ю...35°С, относительной влажности не более 80% при 25°С.

В комплект поставки входят: прибор и техническая документация.
