СИСТЕМА КОНТРОЛЯ ВИБРАЦИИ И ДИАГНОСТИКИ ТИПА СВКА-02

АППАРАТУРА БАЛАНСИРОВОЧНАЯ ЭЛЕКТРОННАЯ

Описание

Аппаратура контроля вибрации и диагностики предназначена для автоматического постоянного контроля среднего квадратичного значения <СКЗ) виброскорости в соответствии с государственными и международными стандартами, в том числе во взрывоопасных зонах. Структурная схема аппаратуры представлена на рис. 12.

Аппаратура имеет широкий диапазон рабочих частот.

Уровни срабатывания сигнализации (аварийной и предупредительной) могут произвольно устанавливаться с помощью встроенных потенциометров. Аппаратура может использоваться совместно с блоком индикации.

Технические характеристики

Система контроля СВКА-02

Число каналов 2 шт. Частотный диапазон 20...16 000 Гц. Неравномерность частотной характеристики в рабочем диапазоне частот 5 %.

Амплитудный диапазон 1000, 500, 250, 125, 62,5 мм/с. Напряжение питания 27 В. Аналоговый выход по постоянному току 4...20 мА. Основная приведенная погрешность 5 %.

Тип датчиков вибрации АВС 070.

Рабочий температурный диапазон электронного тракта -10...+60 °С. Ресурс 50000 ч.

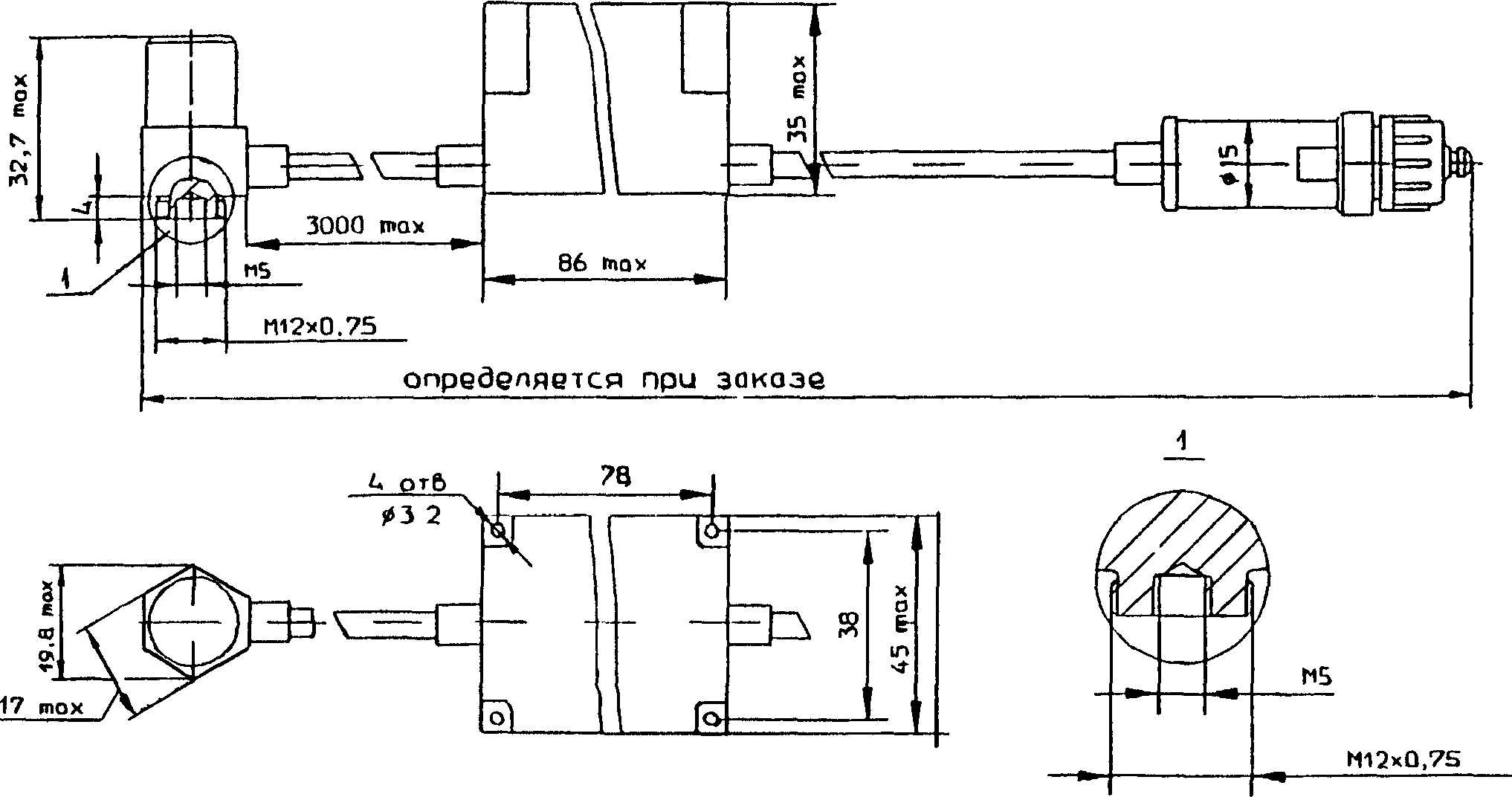

Рис. 13. Габаритно-установочный чертеж датчика типа АВС 070

Датчик вибрации АВС 070

Коэффициент преобразования по напряжению 10 мВ/g. Частотный диапазон при неравномерности 5 % 20... 16 000 Гц. Относительный коэффициент поперечного преобразования 5 %. Предельное виброускорение 2000 g.

Максимальный удар 5000 g.

Собственная частота 40 кГц. Рабочий диапазон температур -50...+200 "С.

Способ крепления резьбовое Ml 2х0,75 или шпилька М5. Вид электрической схемы - двухпроводная изолированная. Соединитель, разъем РС10ТВ.

Длина кабеля до 15 м. Диаметр кабеля б мм. Масса (без кабеля) 35 г.

Габаритно-установочный чертеж датчика представлен на рис. 13.

В комплект поставки входят: система контроля вибрации и диагностики типа СВКА-02 и инструкция по эксплуатации.
