АППАРАТУРА БАЛАНСИРОВОЧНАЯ ЭЛЕКТРОННАЯ
ПОРТАТИВНЫЕ АНАЛИЗАТОРЫ СПЕКТРОВ ШУМА И ВИБРАЦИЙ МОДЕЛИ 2800/2900 (сертифицирован)
Описание
Одно-, двухканальный анализатор спектров звука и вибрации (рис. 16) предоставляет широчайшие возможности для специалистов самых разных областей: промышленности, центров испытаний и сертификации, санитарного надзора и др.

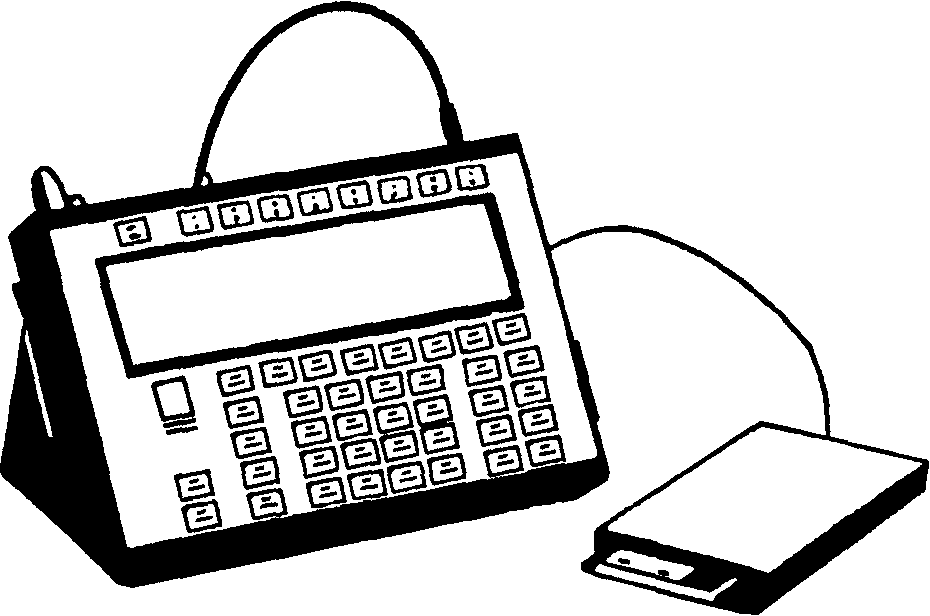

Рис. 16. Анализатор спектров шума и вибраций модели 2800/2900 Одно из основных удобств состоит в одновременном измерении в режиме реального времени нескольких спектров (L, Ь^в, Ьцш, -^макс и др.) и общих уровней. Благодаря этому возможно произвести измерения всех необходимых параметров и запомнить результаты одним нажатием кнопки. Прибор обладает встроенными 1/1- и 1/3-октав-ными фильтрами в диапазоне 1 Гц...20 кГц, а также функцией узкополосного БПФ-анализа (100, 200, 400 или 800 линий разрешения). Помимо аналоговых входных ВЧ, НЧ, А и С фильтров можно использовать различные цифровые коррекции, в том числе создавать новые частотные корректирующие функции. В режиме шумомера анализатор может одновременно проводить измерения общих и корректированных уровней звука в соответствии с различными типами детектора, и нескольких спектров, причем частотные коррекции для спектральных величин и широкополосных параметров можно установить независимо. В режиме акустики помещений прибор позволяет
автоматически измерять спектр времен реверберации и звукоизоляцию. Большая память анализатора способна вместить в стандартной конфигурации почти тысячу 1/3-октав-ных спектров. Причем запись в память может вестись как вручную, так и автоматически, со скоростью до 400 спектров в секунду. С помощью внешнего дисковода полученные результаты и параметры настройки можно копировать на 3,5-дюймовую DOS-совместимую дискету. Помимо двух основных входов сигнала (одноканальный (модель 2800) тоже имеет два переключаемых входа), анализатор имеет три дополнительных входа для подключения датчиков медленно меняющегося напряжения (например, датчиков температуры, влажности и т.п.). Эти параметры могут записываться в память вместе со спектрами. Модель 2800/2900 имеет также два входа для подключения тахогенераторов, что позволяет осуществлять запись спектров в память синхронно с изменением частоты вращения вала или скорости машины и производить порядковое слежение. Прибор может оснащаться дополнительными опциями генераторов сигналов, интенсиметрии, расширения памяти и т.д. Порт RS-232 обеспечивает подключение анализатора к персональному компьютеру, а порт Centronix - к стандартным параллельным матричным, струйным или лазерным принтерам для распечатки копии экрана и таблиц данных. Технические характеристикиКласс точности 1. Входы: 2 (2900)/! (2800) общих входа для подключения микрофонов, зарядовых и ICP акселерометров и прямые входы по напряжению. Та-хосигнал: 2 входа. Входы постоянного тока: 3 входа (О...5 В). Входные аналоговые фильтры: ВЧ: 1Гц, 20 Гц; НЧ: 10 кГц, 20 кГц; А и С: ANSI S1 1983 Type 0, IEC 651 Type 0, IEC 804 Type 0. Полосовые фильтры: 1/1, 1/3-октавы 1 Гц...20 кГц. Динамический диапазон не более 80 дБ. Максимальная частота анализа в реальном времени: 20 кГц/Мкан- Частотная коррекция для шумомера: А, С, Лин (не зависит от частотной коррекции одновременно измеряемых спектров). Детекторы шумомера: СКЗ ("Медленно", "Быстро", "Импульс") и ПИК. Режим спектрального анализатора: 1/1, 1/3-октав-ный анализ или БПФ (100, 200, 400, 800 линий). Усреднение: линейное, экспоненциальное, линейное спектральное, экспоненциальное спектральное, а также линейное и экспоненциальное с постоянной достоверностью. Типы спектров: L, Ьщ, Ьмт, ^макс. SEL (УЗЭ). MaxSpec: авто- и взаимные спектры, передат. функции, авто- и взаимные корреляции, кепстры (2900); акустическая интенсивность (2900). Дополнительные функции: акустика помещений (время реверберации, звукоизоляция и др.), порядковое слежение, статистика и др. Память: 256 кбайт - 992 1/3-октавного спектра или 142 БПФ-спектра с 800 линиями; расширение до 1 или 4 Мбайт. Запись: ручная, автоматическая (с фиксированным шагом по времени или синхронно с изменением тахо-сигнала). Порты: Centronix, RS-232. Аналоговые выходы: по постоянному и переменному току. Питание: автономное (4 часа работы), внешнее (5-18 В; возможно питание от гнезда прикуривателя автомобиля). Габаритные размеры 280х197х61 мм. Масса 3,4 кг. В комплект поставки входят: портативный анализатор спектров шума и вибраций и инструкция по эксплуатации.
