СТАЛЬНОЙ КАРКАС ОДНОЭТАЖНЫХ ЗДАНИЙ - ЧАСТЬ 3
Опирание колонны на подколонник бетонного фундамента, крайней надопорной стойки и стропильной фермы — на оголовок крайней колонны, средней надопорной стойки со стропильной и подстропильной фермой — на оголовок средней колонны, подкрановой балки — на консоль рядовой или крайней колонны, рядовых и ендовных прогонов — на стропильные фермы охарактеризовано при описании соответствующих конструкций. Ниже даются краткие пояснения, сопоставляющие и обобщающие принципы конструирования основных узлов стального каркаса. При опирании колонн на бетонный фундамент предусматривается подливка опорной плиты цементным раствором марки 400. Она компенсирует возможные неточности при бетонировании обреза фундамента и обеспечивает полное примыкание к нему опорной плиты. В траверсах предусматриваются отверстия для стока дождевой воды, попада ющей на опорную плиту при монтаже здания. Передача нагрузок на колонну от разрезных подкрановых балок, стропильных и подстропильных ферм происходит в расчетных плоскостях через приторцованные опорные ребра, положение которых фиксируется установочными болтами. В ряде случаев (крепление верхнего пояса разрезных подкрановых балок к шейке колонны, навеска стеновых панелей и тому подобное) крепежные элементы допускают некоторое смещение конструкций, происходящее от воздействия временных или постоянных нагрузок. В месте восприятия сосредоточенных усилий сечения элементов колонн и ферм усиливаются дополнительными ребрами и накладками. Большинство соединений выполняется на черных болтах с последующей монтажной сваркой. Крепление прогонов к верхнему поясу стропильной фермы фиксируется опорными коротышами из уголков.
Стальные стропильные фермы с уклоном верхнего пояса 1 : 3,5 предназначены для перекрытия однопролетных бесфонарных, неотапливаемых складских помещений с кровлей из волнистых ас-бестоцементных листов. Склады оборудуются подвесными однобалочными кранами грузоподъемностью до 5 т или опорными кранами грузоподъемностью до 30 т. Фермы треугольного очертания с горизонтальным нижним поясом пролетом 18; 24; 30 и 36 м выполняются в соответствии с длиной кровельных волнистых асбестоцементных листов с узловой передачей нагрузки через 1,25 м. Нагрузка передается расположенными по верхнему поясу стальными прогонами, к которым крепятся кровельные листы. Стержни фермы и прогоны изготовляются из горячекатаных профилей стали марки «сталь 3», распорки на опорах стропильных ферм — из стального облегченного гнутого профиля по ГОСТ 8278—75. При использовании в прогонах облегченных профилей взамен горячекатаных достигается экономия стали около 3 кг на 1 м2 покрытия. Заводские и монтажные узлы треугольных ферм, за исключением опорного, аналогичны описанным выше полигональным фермам. Опорный узел предусматривает различные варианты привязки колонн. При больших нагрузках узловая фасонка опорного узла увеличивается в пределах крайней панели и усиливается наклонными ребрами. Ферма опирается строганой поверхностью опорного ребра на стальной оголовок колонны и закрепляется на нем посредством болтов и монтажной сварки. В зданиях с опорными или подвесными кранами нижние пояса ферм развязываются связями так же, как и в зданиях с тяжелым режимом работы. Стальные стропильные фермы полигонального очертания из электросварных труб запроектированы в типовом исполнении для пролетов 18, 24 и 30 м. Высота на опоре в осях стержней у ферм всех указанных пролетов 2,9 м. Нижний пояс горизонтален, верхний имеет уклон 1,5%. Проекция длины панели (расстояния между узлами) по верхнему поясу 3 м. Незначительный эксцентриситет решетки предусмотрен для удобного сочленения труб в бесфасоночных узлах. Номинальная длина стропильных ферм на 400 мм менее пролета здания. Крайние панели укорочены на 200 мм для размещения надопорных стоек. В местах подвески кранов решетка усиливается дополнительными стержнями в виде обоймы из двух швеллеров.
Лист 2.12, Связи по стальным колоннам

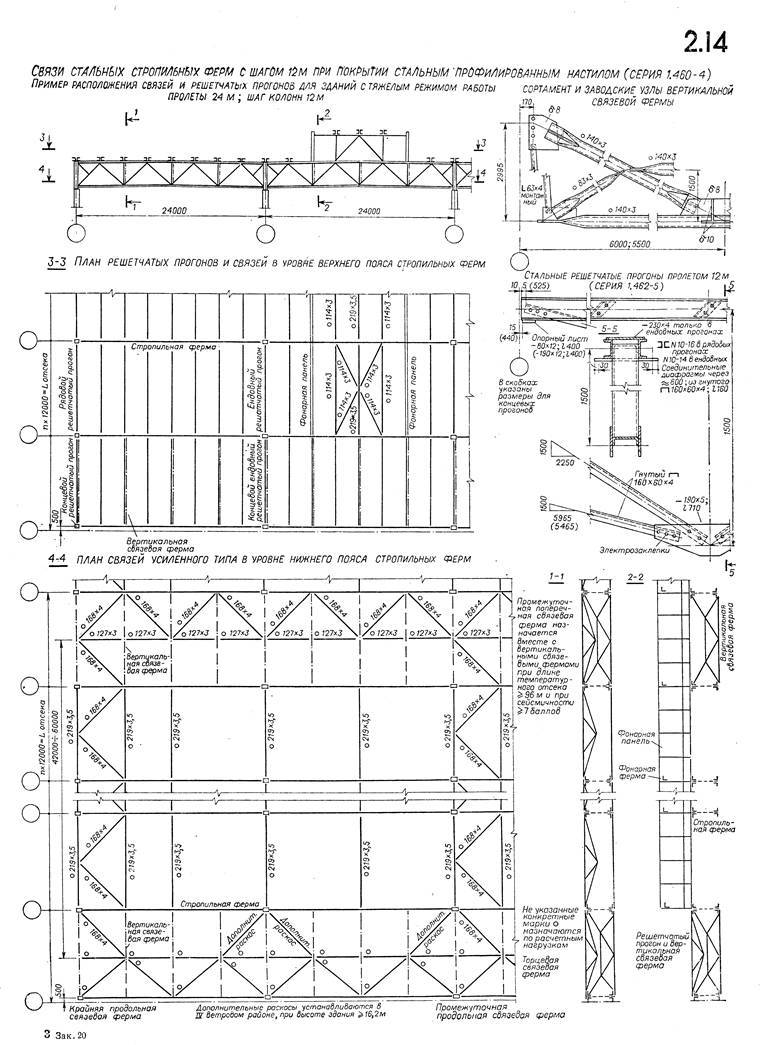

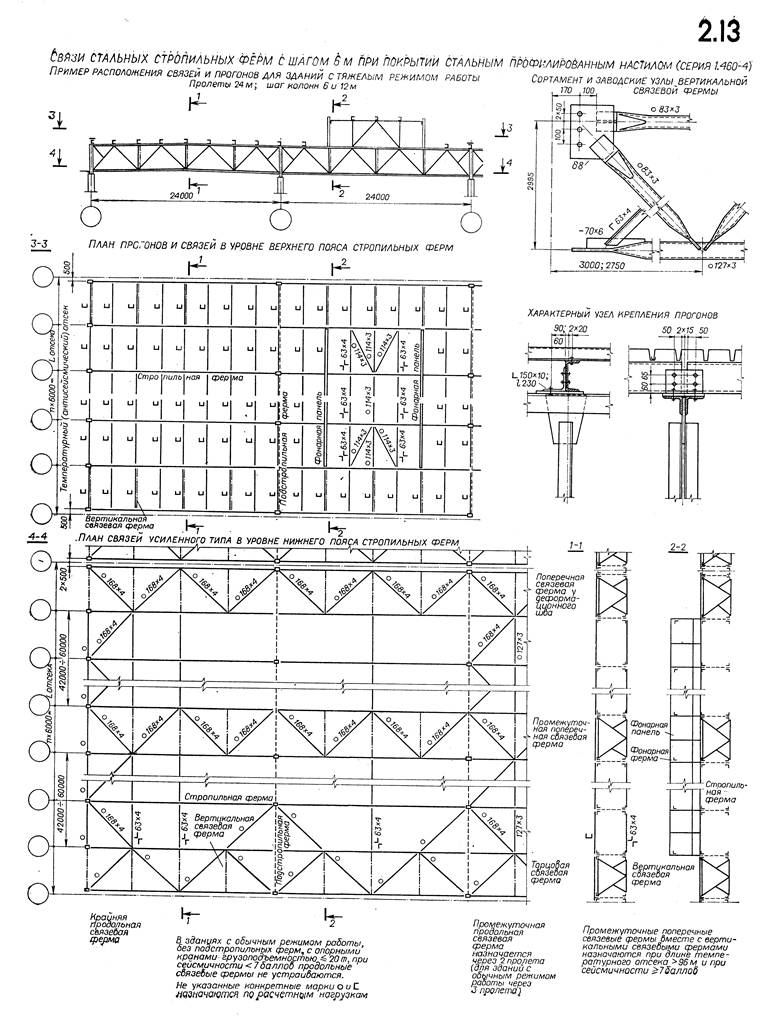

Фермы пролетом 18 м поставляются одной отправочной маркой; фермы пролетом 24 и 30 м — двумя отправочными марками с монтажным стыком по оси симметрии. Надопорные стойки имеют высоту сечения: крайние 200 мм + привязка, средние 2X200 мм, Они конструируются из двутавров соответствующего профиля. Высота надопорных стоек складывается из высоты ферм 2900 мм, высоты подъема оси нижнего пояса над оголовком колонны 280 мм и высоты подъема плоскости опирания прогонов над осью верхнего пояса ферм 120 и 200 мм соответственно при диаметрах труб верхнего пояса до 127 мм и более. Отсюда полная высота надопорных стоек 3300 или 3380 мм. Плоскость опирания прогонов фиксируется опорными столиками, размещенными в узлах стропильных ферм. Подстропильные фермы треугольного очертания крепятся непосредственно к стенкам двутавров средних надопорных стоек. Отсюда их номинальная длина на 10 мм менее шага колонн. Средние стойки подстропильных ферм выполнены из прокатного двутавра с подвеской в виде сварного двутавра. Для опирания стропильных ферм на отметке верха колонн эта подвеска снабжена двумя столиками. Стропильные фермы из электросварных труб могут располагаться с шагом 12 м, перекрываемым решетчатыми прогонами. Они рассчитаны на облегченную конструкцию крыш из стального профилированного настила с утеплителем из пенополисти-рола (расчетная нагрузка до 400 кгс/см2). Распорки и связи выполняются также из трубчатых элементов. Все монтажные узлы на опорах ферм крепятся болтами М20 и М24 нормальной точности с последующей сваркой. Для осуществления болтовых соединений трубчатые элементы сплющиваются и завариваются либо в них ввариваются на концах плоские фасонки с ребрами жесткости и заглушками. К поясам ферм привариваются открылки. Для образования монтажного допуска в соответствующих местах предусматривается устройство овальных отверстий. Покрытия с фермами из электросварных труб отличаются от аналогичных покрытий с фермами из горячекатаных профилей относительной простотой конструкции. Стержни ферм, связей и распорок цельные, узлы бесфасоночные. Соответственно сокращаются их заводская и построечная трудоемкость и удельный расход стали.
