СТАЛЬНОЙ КАРКАС ОДНОЭТАЖНЫХ ЗДАНИЙ - ЧАСТЬ 2









Для предупреждения аварий при работе крана у торцов здания крановые пути снабжаются уст­ройством, автоматически включающим торможение, и ограничиваются концевыми упорами типа желез­нодорожных тупиков. Концевые упоры приварива­ются к подкрановой балке так, чтобы сила удара была передана через концевое опорное ребро на каркас здания. Для смягчения удара они снабжа­ются брусчатыми или пружинными амортизато­рами.



Разрезные подкрановые балки опираются на консоли рядовых колонн строганой нижней кром­кой рядовых опорных ребер. Одно из ребер усилено планкой толщиной 6 мм примерно на 2/3 высоты. В пределах этой планки расположены соединитель­ные болты. На консоль колонны у торца темпера­турного отсека подкрановая балка опирается через центрирующую планку; концевые опорные ребра привариваются к стенке и поясам балки. Опирание разрезных подкрановых балок аналогично послед­нему.

Конструкция крепления верхнего пояса разрез­ных балок к колоннам гибкая. Она предусматрива­ет возможность поворота опорного сечения вокруг горизонтальной оси и перемещения верха балок. В неразрезных балках это крепление жесткое на сварке. Крепление нижнего пояса к консолям ко­лонн выполняется в обоих случаях на болтах, к консолям связевых колонн — на болтах и монтаж­ной сварке.

При опирании стальных балок на унифициро­ванные железобетонные колонны консоли послед­них снабжаются специальными закладными плита­ми и стальными подставками, компенсирующими разность высоты стальных и железобетонных под­крановых балок.

В зданиях с легким и средним режимом работы верхние пояса подкрановых балок развязываются тормозными балками только в связевых шагах ко­лонн и тормозными фермами — в рядовых двенад­цатиметровых шагах колонн, при устройстве про­ходов и применении опорных кранов грузоподъем­ностью более 75 т. В зданиях с тяжелым режимом работы тормозные балки укладываются на всем протяжении.

Для прохода по тормозным фермам укладыва­ется специальный настил. В этих же целях стенки тормозных балок выполняются из рифленой стали толщиной 6—10 мм. Проходы шириной 0,7 м по всей длине огораживаются.

При раздельном монтаже балок и тормозных конструкций тормозные фермы изготавливаются шестиметровыми отправочными марками со съем­ными параллельными поясами. При монтаже балок блоками, совместно с тормозными конструкциями и в зданиях с тяжелым режимом работы в распо­ложенных в 3 м от опоры поперечных вертикаль­ных плоскостях устанавливаются крестовые связи, развязывающие нижние пояса балок.



Стальные колонны торцового фахверка выпол­няются из сварных двутавров высотой 0,5 м с ши­риной полок от 0,4 до 0,55 м. Расчетная схема фах­верковых колонн предусматривает их шарнирное опирание понизу на фундаменты, а поверху на ус­танавливаемые в торцах здания горизонтальные ветровые балки и фермы. Ветровые балки устанав­ливаются в пролетах с опорными мостовыми кра­нами на уровне крановых путей и дополнительно используются как ремонтные площадки. Ветровые фермы устанавливаются поверху в бескрановых пролетах и в качестве промежуточных опор не реже чем через 10—12 м по высоте здания.

Колонны торцового фахверка воспринимают ветровую нагрузку и массу панельных стен. Ого­ловки фахверковых колонн располагаются на од­ном уровне с оголовками основных колонн — на 150 мм ниже пояса стропильной фермы. В преде­лах высоты стропильной фермы фахверковые ко­лонны наращиваются сварными двутаврами высо­той сечения 0,25 м. Эти надставки не доходят на 0,1—0,3 м до подкровельного настила и в пределах высоты парапета продолжаются насадками из про­катных уголков. Полка уголка-насадки заводится в вертикальный шов между парапетными панелями. Таким образом, колонны торцового фахверка про­должаются на всю высоту торцовых стен и не пе­ресекаются с конструкциями покрытия.



Несущая конструкция малоуклонной крыши с рубероидной кровлей включает в себя: подкровель-ный настил, стропильные и подстропильные фермы. Последние устанавливаются только при различном шаге стропильных ферм и колонн. Стальной под-кровельный настил (прогонный вариант) выполня­ется из профилированных листов, уложенных на прогоны двутаврового сечения при шаге ферм 6 м или решетчатые — при шаге ферм 12 м.

Железобетонный подкровельный настил (бес­прогонный вариант) выполняется из ребристых плит длиной 6 м при высоте 0,3 м и 12 м при вы­соте 0,45 м.

Стальные стропильные фермы с уклоном верх­него пояса 1,5% предусмотрены для пролетов 18, 24, 30 и 36 м. Фермы пролетом 18 м изготовляются в виде одной отправочной марки с горизонтальным нижним поясом, остальные — в виде двух отпра­вочных марок с параллельными поясами. Высота всех ферм на опоре по обушкам поясов 3150 мм. Номинальная длина ферм на 400 мм меньше про­лета здания за счет укорочения крайних панелей на 200 мм.

Опорные стойки — из прокатных или сварных двутавров высотой 3300 мм. Высота сечения край­них опорных стоек 200 мм плюс величина привязки колонны, средних — 2 X 200 мм.

Стропильные фермы запроектированы с пояса­ми из низколегированной стали и решеткой из ста­ли марки «сталь 3». Все основные стержни ферм составляются из парных горячекатаных профилей, соединенных в узлах фасонками. Толщина узловых фасонок принимается 8—20 мм в зависимости от




действующих в стержнях усилий. Очертания фасонок определяются необходимой длиной сварных швов, В каждой ферме рекомендуется применять узловые фасонки не более двух толщин.

При заготовке стержней парные профили соеди­няются по длине прокладками, размещаемыми в третях или четвертях расстояния между узловыми фасонками и одинаковыми с ними по толщине.

В местах опирания решетчатых прогонов, стоек фонарных панелей и в стыках отправочных марок по верхнему поясу стропильных ферм приварива­ются накладки толщиной 12 мм.

Приведенные схемы стропильных ферм допол­няются подвесками для кранов (указаны пункти­ром), шпренгелями по всей длине или частично (при необходимости опирания подкровельного на­стила через 1,5 м) и дополнительными стойками, устанавливаемыми при возможности появления в нижнем поясе ферм сжимающих усилий (как в ри­геле рамы), а также при строительстве в сейсми­ческих районах.

Подстропильные фермы с параллельными поя­сами применяются при шаге колонн 12 м для опи­рания промежуточных стропильных ферм. Конст­руктивная длина ферм, прикрепляемых болтами к стенке надопорной стойки, соответственно умень­шена на 10 мм. Высота ферм по обушкам поясов 3130 мм. Полная высота на опоре 3280 мм.

Пояса и основные раскосы выполняются из низ­колегированной стали; остальные элементы решет­ки — из стали марки «сталь 3».

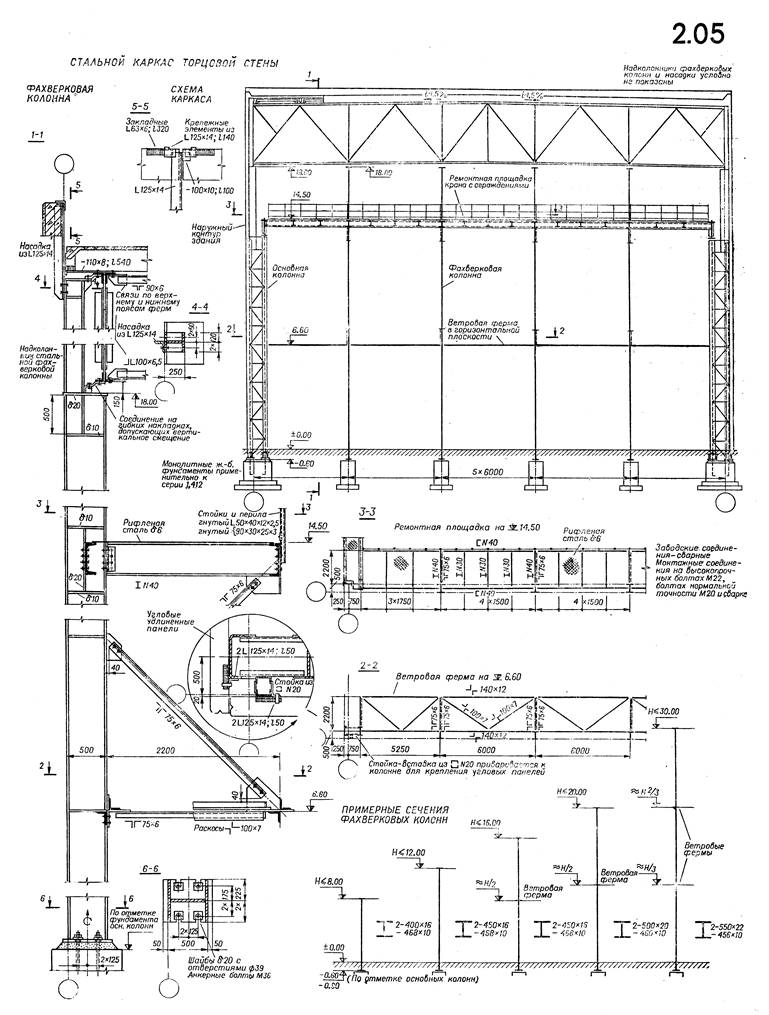

Лист 2.05. Стальной каркас торцовой стены

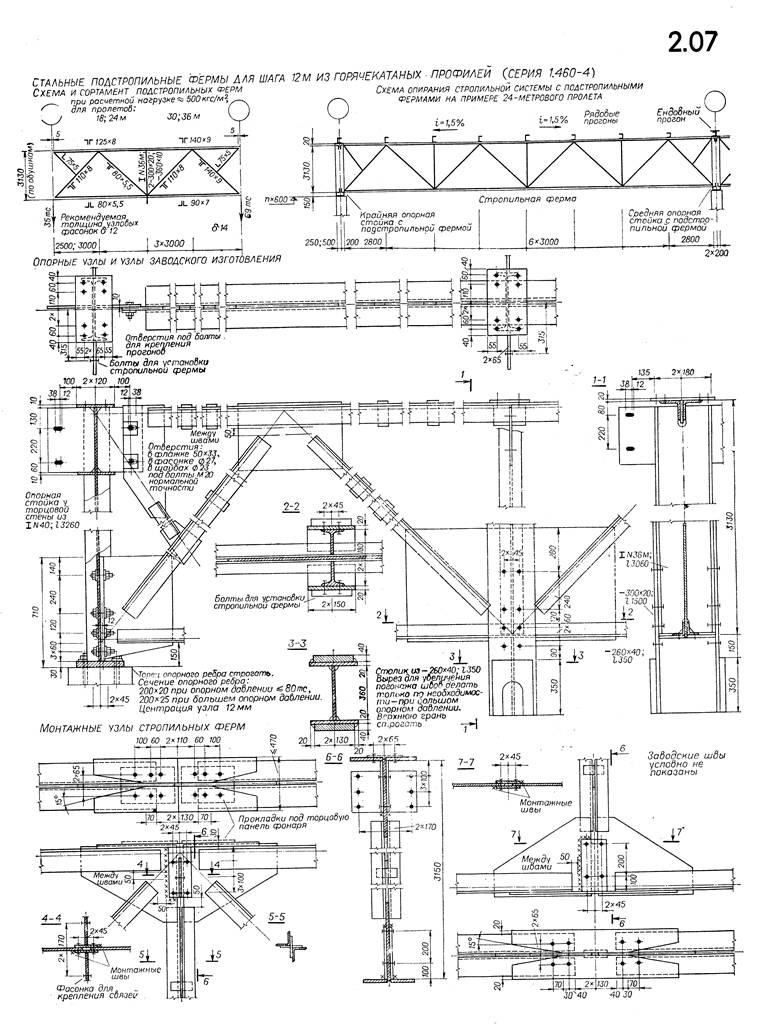

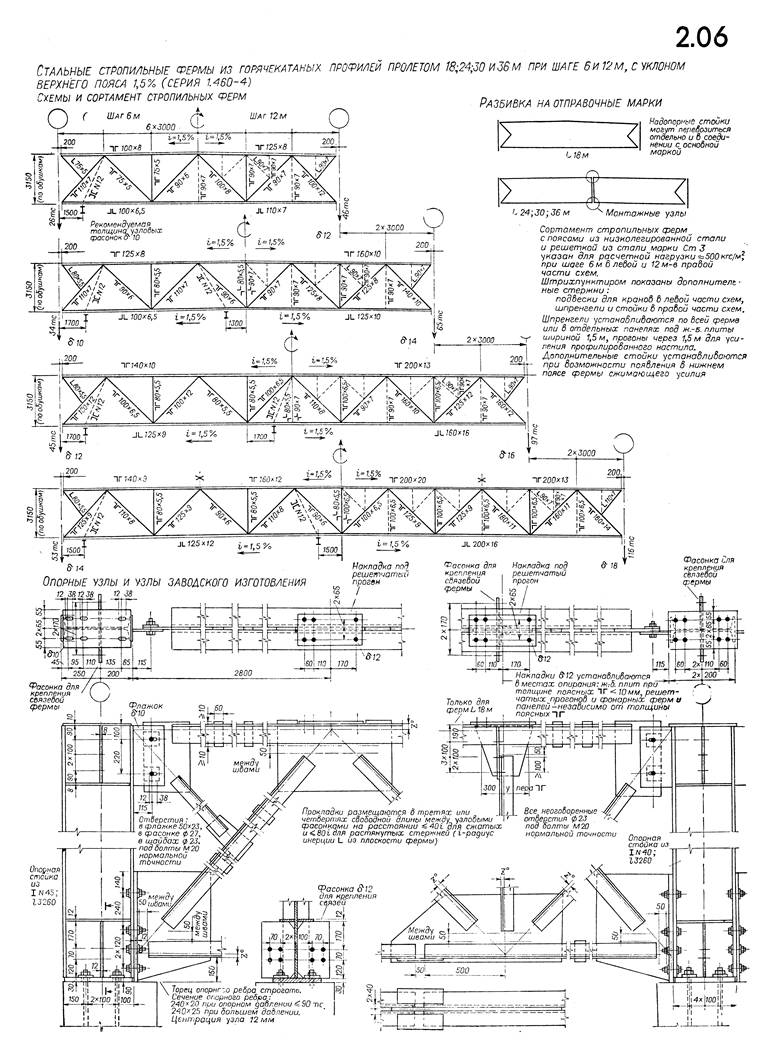

Листы 2.06; 2.07. Стальные стропильные фермы с уклоном верхнего пояса 1,5% и подстропильные фермы из горячека­таных профилей

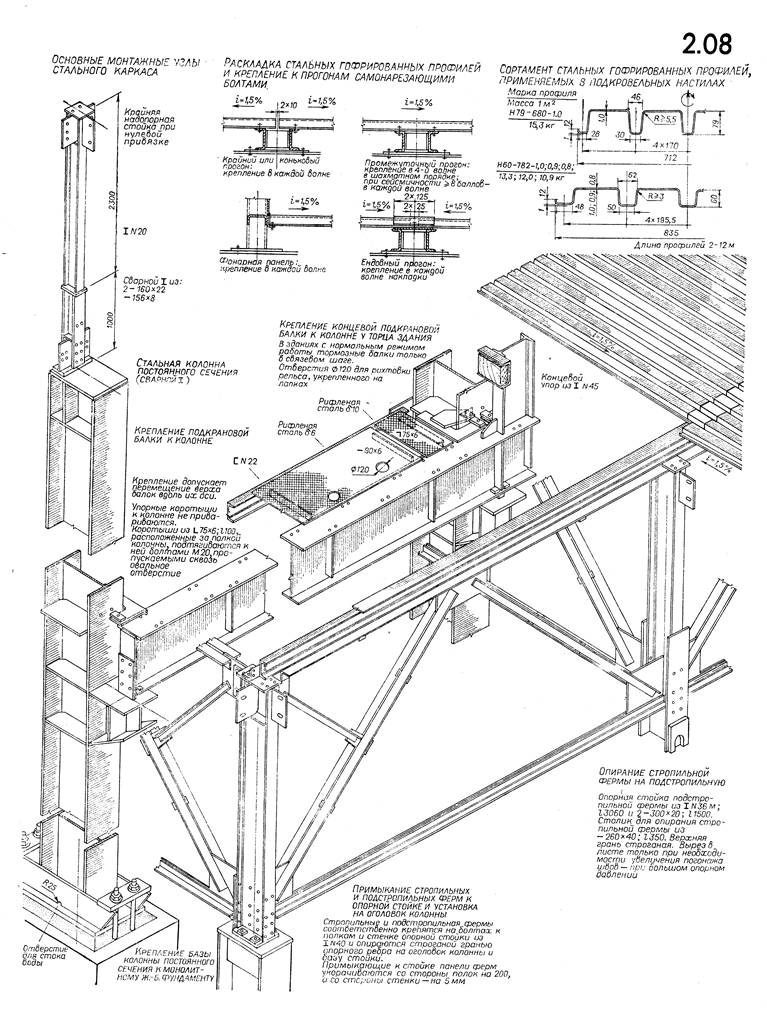

Лист 2.08.   Основные монтажные узлы стального каркаса

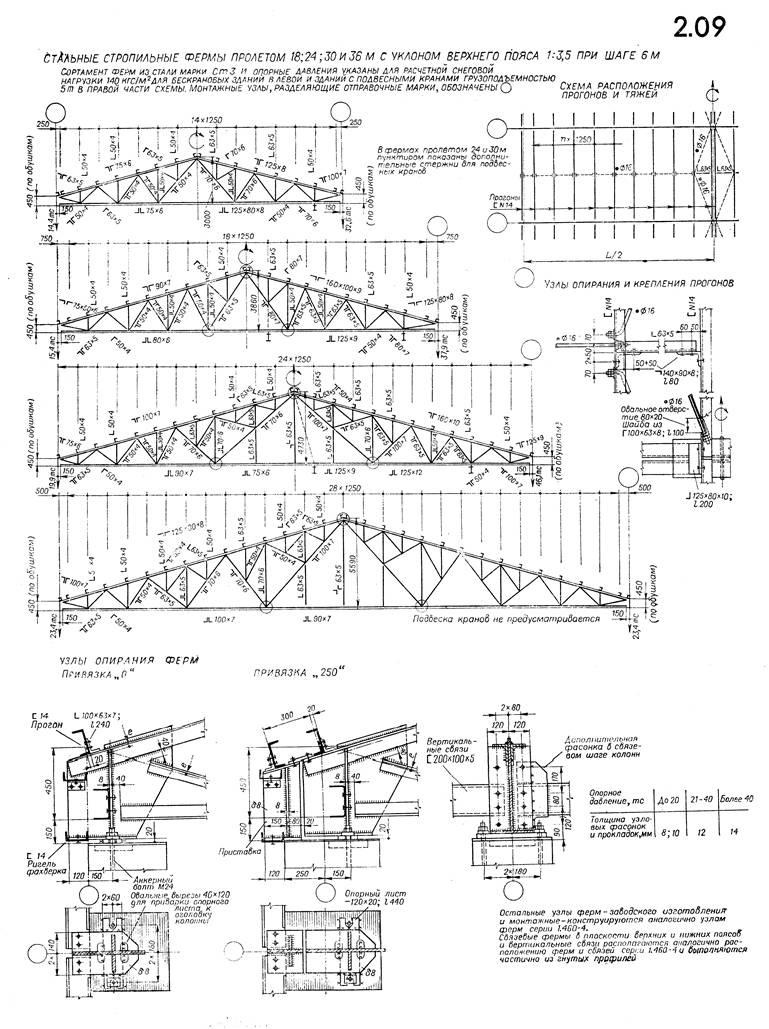

Лист 2.09. Стальные стропильные фермы из горячеката­ных профилей с уклоном верхнего пояса 1 : 3,5

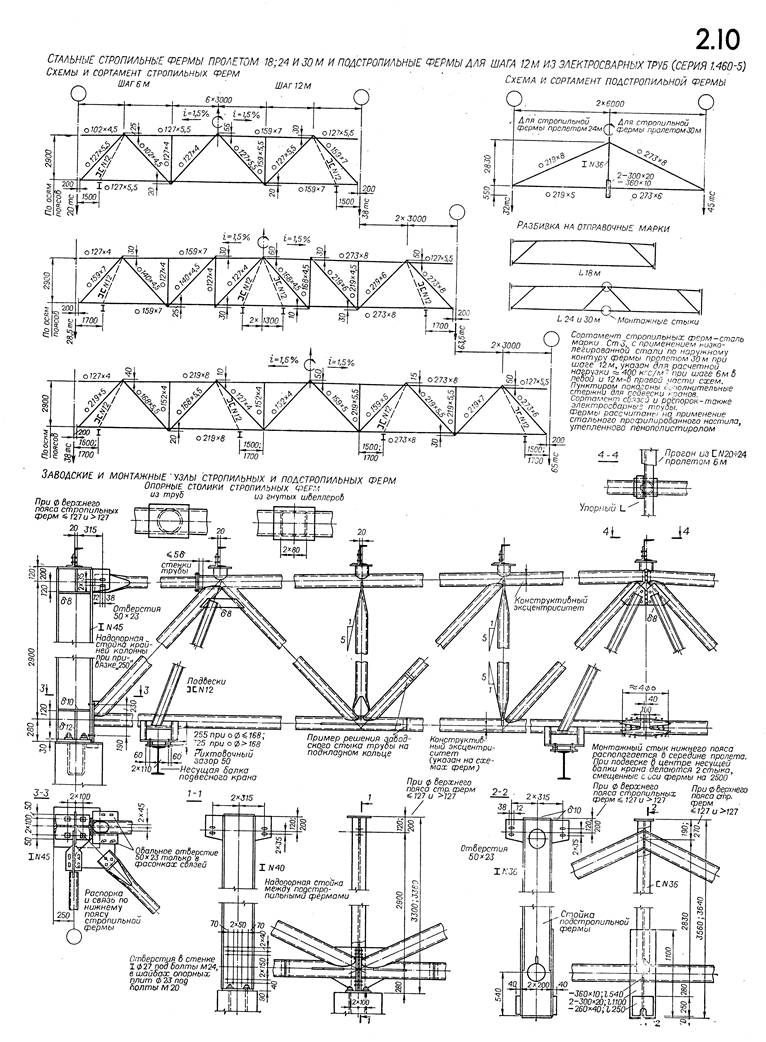

Лист 2.10. Стальные стропильные фермы с уклоном верх­него пояса 1,5% и подстропильные фермы из электросвар­ных труб

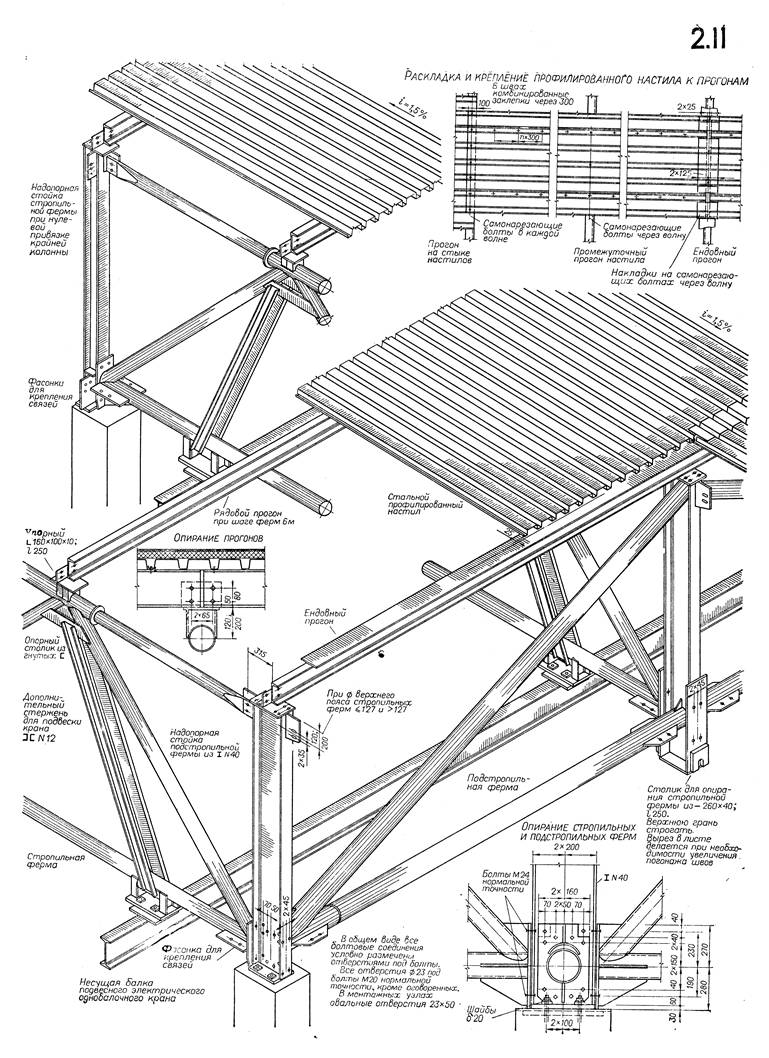

Лист 2.11. Основные узлы стальных ферм из электросвар­ных труб
