ИДЕНТИФИКАЦИОННЫЕ ТАБЛИЧКИ НАВЕСОК ПОГРУЗЧИКА MULTIFARMER
30.6 CLASSIC 2
При заказе запасных частей сообщайте следующие данные:
- вид навески
- серийный номер навески
ТРАНСПОРТИРОВКА НАВЕСОК ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2
Подъемно-транспортные работы:
- Используйте точки подъема, указанные соответствующими наклейками (см.
рис.). Перед работами внимательно ознакомьтесь с инструкциями.
- Вес навески указан на идентификационной табличке.
ВНИМАНИЕ!
При работах следите за тем, чтобы в рабочей зоне не находился
посторонний персонал.
ВНИМАНИЕ!
Проверьте, чтобы стропы, карабины, крюки, подъемные устройства
находились в рабочем состоянии и их грузоподъемность соответствовала
весу поднимаемой навески.
ОБСЛУЖИВАНИЕ НАВЕСОК
Для эффективного и безопасного использования навесок необходимо
регулярное сервисное обслуживание согласно инструкциям данного
руководства или специальной инструкции к навеске. Не пользуйтесь
неисправными навесками, пока не произведен необходимый ремонт.
ЕЖЕДНЕВНО ИЛИ КАЖДЫЕ 10 ЧАСОВ:
- Проверяйте навеску на предмет поврежденных или недостающих частей.
Чистите ее.
- Проверяйте надежность крепежных штифтов и их стопоры
- Проверьте, нет ли масляных протечек
ВНИМАНИЕ!
Техническое обслуживание должно осуществляться квалифицированным
персоналом! При выходе из строя частей, не упомянутых в данном
руководстве, обращайтесь к техническим специалистам компании MERLO S.p.
A.
УСТАНОВКА НАВЕСОК С ПОМОЩЬЮ СИСТЕМЫ БЫСТРОЙ ФИКСАЦИИ
ВНИМАНИЕ !
При установке навесок убедитесь, что поблизости нет постороннего
персонала. Внимательно
ознакомьтесь с таблицей грузов в кабине, чтобы не допустить работы с
грузами, по своей массе
превышающими показатели в таблице.
1. Внимательно прочитайте информацию о навеске, с которой вы собираетесь
работать, в данном
руководстве или в специальной брошюре. Особое внимание уделяйте аспектам
безопасной работы навески.
2. Проверьте, чтобы навеска лежала под правильным углом по отношению к
машине на плоской
поверхности и в состоянии равновесия.
3. Снимите вилы или ранее установленные на машину навески, в
соответствии с разделом СНЯТИЕ
НАВЕСОК.
4. Крепежная рама машины должна находиться сзади навески. Поставьте
машину на ручной тормоз.
Переведите рычаг гидравлической фиксации в «убранное» положение.

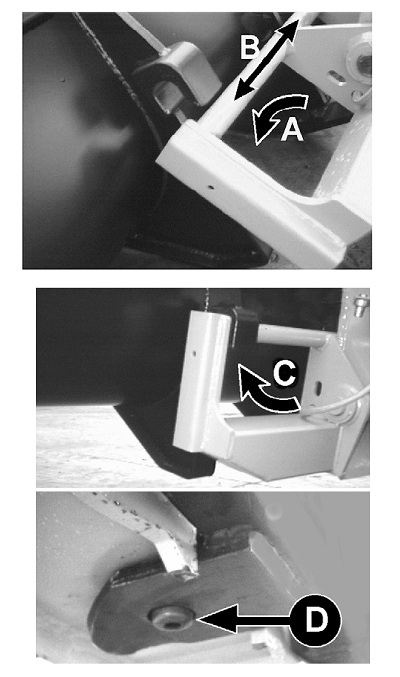

А) Выдвиньте стрелу и наклоните раму так, чтобы ее крепежный брус
оказался ниже крепежных крюков
навески.
B) Используйте функцию бокового смещения, чтобы центрировать брус рамы
на навеске.
C) Подайте раму на себя и поднимите стрелу, чтобы крюки сели на
крепежный брус.
D) Приподнимите раму на 1,5 метра над землей, затем проверьте,
защелкнулся ли гидравлический затвор
на нижней части рамы. При необходимости, действуя управляющим рычагом,
приведите его в конечное
«защелкнутое» положение.
ВНИМАНИЕ !
Никогда не используйте навеску, визуально не убедившись в том, что
затвор не
встал в
«защелкнутое» положение. Никогда не пытайтесь привести затвор в нужное
положение вручную.

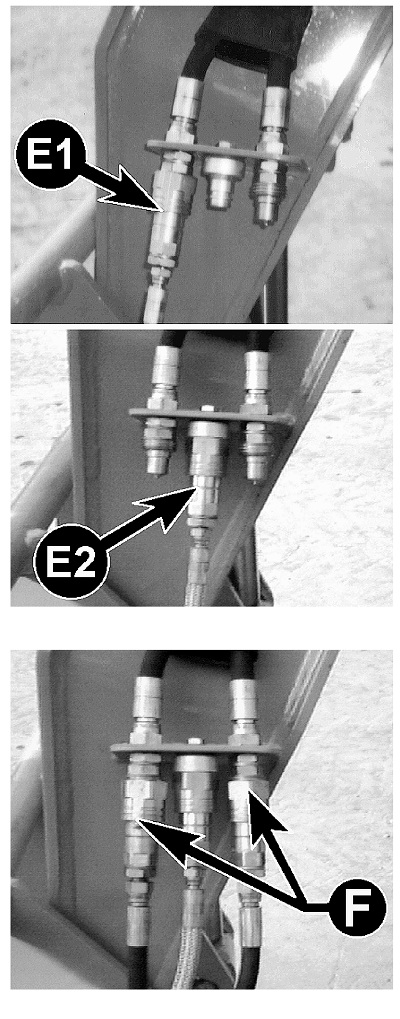

| E) Заглушите двигатель и: 1 Отсоедините патрубок, приводящий в действие затвор с помощью быстроразъемного коплера. 2 Подсоедините его в нейтральное среднее положение, потянув вниз стопорное кольцо быстроразъемного коплера. ВНИМАНИЕ! Чтобы исключить случайное отсоединение навески, перед ее использованием всегда изолируйте контур, управляющий гидрозатвором. F) Если навеска с гидравлическим приводом, подсоедините дополнительные патрубки, как это показано на рисунке справа с помощью быстроразъемных коплеров. Проверьте правильность соединения. ВНИМАНИЕ ! Всегда проверяйте правильность соединений между патрубками и быстроразъемными коплерами с белой полосой. |
 |
СНЯТИЕ НАВЕСОК С ПОМОЩЬЮ СИСТЕМЫ БЫСТРОЙ
ФИКСАЦИИ ПОГРУЗЧИКА MULTIFARMER
30.6 CLASSIC 2
ВНИМАНИЕ !
Перед снятием освободите навеску от любой нагрузки, предварительно
убедившись, что поблизости нет постороннего персонала.
1. Внимательно изучите данное руководство или спец. брошюру о навеске,
которую вы собираетесь снимать, уделяя особое внимание разделам,
посвященным безопасному преремещению навески и снятию ее с рамы.
2. Установите машину на ровной горизонтальной поверхности.
A) Поставьте машину на ручной тормоз, поставьте переключатель скоростей
в нейтральное положение и заглушите двигатель.
B) Если навеска работает с гидравлическим приводом, отсоедините патрубки
(см. раздел УСТАНОВКА НАВЕСОК).
C) Установите патрубок, приводящий в действие гидрозатвор, в начальное
положение (см. раздел УСТАНОВКА НАВЕСОК).
D) Запустите двигатель и медленно наклоните раму вперед, одновременно
приводя в действие рычаг гидравлической фиксации, убирая затвор из
нижней части навески (см. раздел УСТАНОВКА НАВЕСОК).
F) Опускайте стрелу и медленно наклоняйте раму вперед, чтобы опустить
навеску на землю и освободить крепежный брус рамы.
G) Сложите стрелу или медленно отведите машину от навески.
ВНИМАНИЕ!
Никогда не пытайтесь снять навеску, упираясь ей в землю.
