ОПУСКАНИЕ И УБИРАНИЕ СТРЕЛЫ В СЛУЧАЕ ОТКАЗА ДИЗЕЛЬНОГО ДВИГАТЕЛЯ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

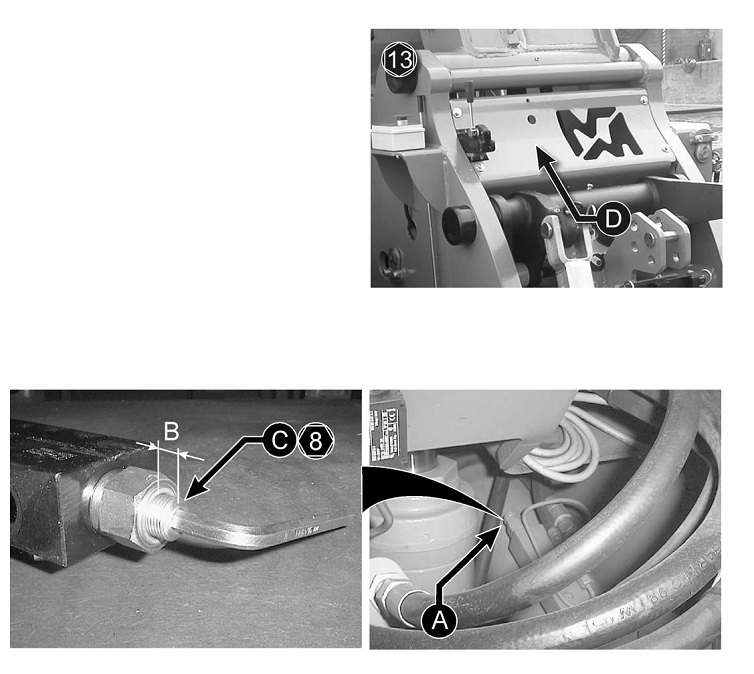

- Снимите крышку «D».
- Отверните заглушку (А) на предохранительном клапане цилиндра выдвижения.
- Замерьте расстояние B, регулируемое винтом
(С).
- Полностью открутите винт (C).



ВНИМАНИЕ!
Описанные действия должны выполняться с задней стороны машины. Для откручивания пользуйтесь
поворотным ключом длиной не менее 500 мм.

- Из кабины, осторожно действуя управляющим рычагом, медленно опустите стрелу.

Установите регулировочный винт запорного клапана, соблюдая предварительно замеренное расстояние
(В). Установите на место и затяните заглушки.

ПРОКАЧКА ТОПЛИВНОЙ СИСТЕМЫ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

Прокачка топливной системы необходимо для удаления воздуха из системы при полном растрачивании топлива.

Сразу же после заправки бака выполните следующие действия:

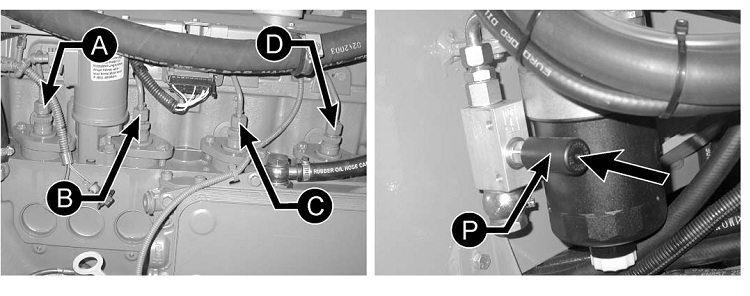

- ослабьте соединения "A", "Б", "C" и "D"

- поработайте насосом «Р» в направлении, указанном стрелкой, до тех пор, пока из соединений не начнет

выходить топливо без пузырьков

- затяните соединения "A", "Б", "C" и "D"

- продолжая качать насос «Р», запустите двигатель ключом «28» в кабине.

Данные показатели шума замерены на стандартной машине в соответствии со стандартом pr EN 1205 4, (замер показателей шума, производимых «погрузчиками с изменяемой зоной действия», EN 1459).

В таблице указаны величины максимального уровня акустического давления [1вд(А)]на органы слуха оператора в кабине.

Вибрации, передаваемые от машины на верхнюю часть тела оператора, отсутствуют, так как верхняя часть тела оператора не соприкасается с вибрирующими частями машины.

Вибрации, передаваемые от машины к телу оператора - менее 2,5 м/сек² (RMS).

22 -

СЕРИЙНЫЕ НОМЕРА ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

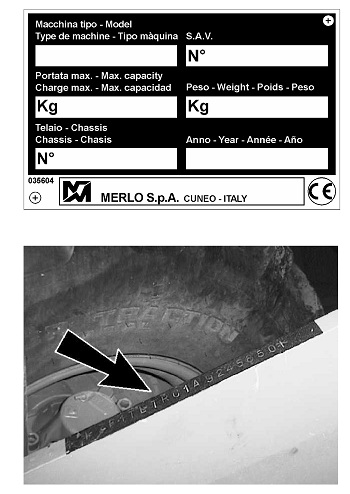

ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА
Находится на задней стенке кабины снаружи.

При заказе запасных частей предоставьте следующие данные:

- модель

- серийный номер шасси

- серийный номер S.A.V
СЕРИЙНЫЙ НОМЕР

Выбит на передней стороне шасси справа.

ДОРОЖНАЯ СЕРТИФИКАЦИОННАЯ ТАБЛИЧКА (для сельскохозяйственной версии)

Находится на передней стороне кабины снаружи.
