Volvo XC60 (2019 год). Руководство - часть 5

01 Безопасность

 Безопасность детей

01

``

39

Вес

Переднее сидение (с отключен-
ной подушкой безопасности)

Внешние места заднего сидения

Среднее место заднего
сидения

Группа 2/3

15-36 кг

Фиксируемая ремнем опорная подушка
со спинкой (Volvo Booster Seat with
backrest).

Тип разрешения: E1 04301169

(UF)

Фиксируемая ремнем опорная подушка со
спинкой (Volvo Booster Seat with backrest).

Тип разрешения: E1 04301169

(UF)

Фиксируемая ремнем опорная
подушка со спинкой (Volvo Booster
Seat with backrest).

Тип разрешения: E1 04301169

(UF)

Опорная подушка с/без спинки (Booster
Cushion with and without backrest).

Тип разрешения: E5 03139

(UF)

Опорная подушка с/без спинки (Booster
Cushion with and without backrest).

Тип разрешения: E5 03139

(UF)

Опорная подушка с/без спинки
(Booster Cushion with and without
backrest).

Тип разрешения: E5 03139

(UF)

Встроенная фиксируемая ремнем опорная
подушка (Integrated Booster Cushion) – опция,
устанавливаемая на заводе-изготовителе.

Тип разрешения: E5 03168

(В)

L: Подходит для определенных средств защиты детей. Это могут быть средства защиты, предназначенные для определенной модели
автомобиля, категории ограниченного действия или полууниверсальные средства.

U: Подходит для одобренных в целом средств для защиты детей в данном весовом классе.

UF: Подходит для устанавливаемых по ходу движения одобренных в целом средств для защиты детей в данном весовом классе.

B: Встроенные средства для защиты детей, одобренные в данном весовом классе.

01 Безопасность

Безопасность детей

01

40

*



Опция/дополнительное оборудование, дополнительную информацию см. Введение.

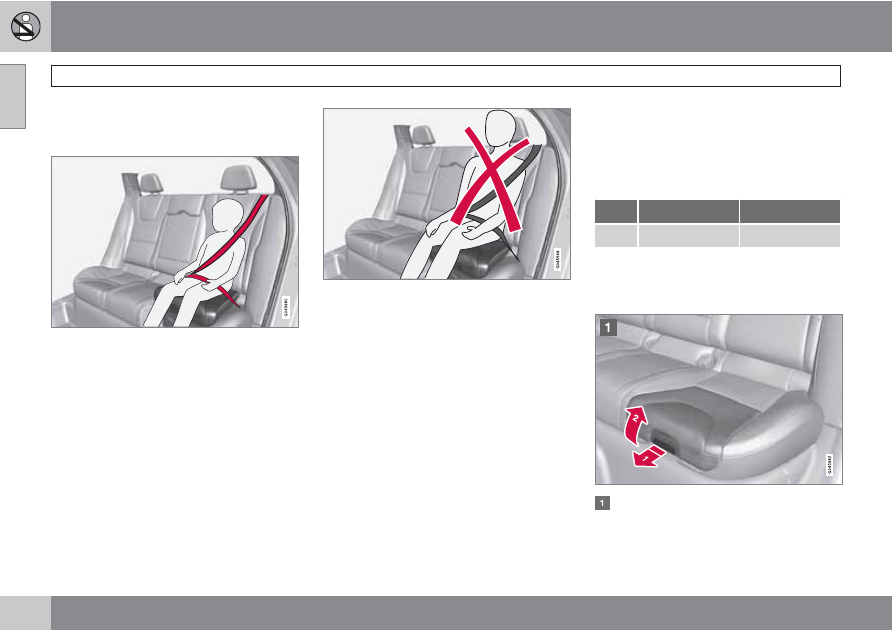

Интегрированные двухуровневые
фиксируемые ремнем опорные
подушки*

Правильное положение: ремень должен

лежать на внутренней части плеча.

Неправильное положение: подголовник дол-

жен находиться на уровне головы, а ремень не

должен лежать ниже плеча.

Интегрированные двухуровневые фикси-
руемые ремнем опорные подушки скон-
струированы специально для обеспечения
безопасности детей. В комбинации с ремнем
безопасности они одобрены для детей
весом от 15 до 36 кг и ростом не ниже 95 см.

Перед началом поездки проверьте:

•

что встроенная двухуровневая опорная
подушка установлена правильно (см.
таблицу ниже) и зафиксирована

•

что ремень безопасности плотно приле-
гает к телу ребенка, не провисает и не
перевернут

•

что ремень безопасности не лежит на
горле ребенка или ниже плеча (см. пред-
ыдущие рисунки)

•

что для наилучшей защиты набедренная
часть ремня безопасности расположена
низко на бедрах.

Уровень 1

Уровень 2

Вес

22-36 кг

15-25 кг

Раскладывание двухуровневой
опорной подушки

Уровень 1

 Чтобы освободить опорную подушку,

потяните за ручку вперед и вверх.

01 Безопасность

 Безопасность детей

01

41

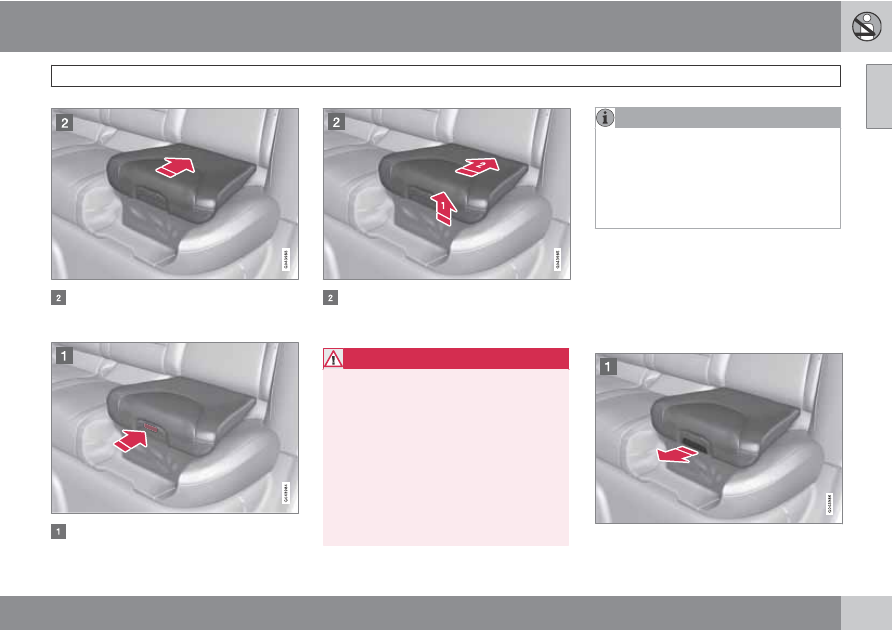

 Для фиксирования вдавите опорную

подушку назад.

Уровень 2

 Из нижнего положения. Нажмите кнопку.

 Поднимите подушку за передний край и

для фиксации надавите назад в направле-
нии спинки сидения.

ПРЕДОСТЕРЕЖЕНИЕ

Volvo рекомендует ремонт или замену
проводить только на официальной стан-
ции техобслуживания Volvo. Не вносите
изменений и дополнений в конструкцию
опорной подушки. Если встроенная
опорная подушка подвергалась сильным
перегрузкам, например, во время столк-
новения, замене подлежит подушка
целиком. Даже если опорная подушка не
имеет видимых повреждений, ее защит-
ные свойства могут быть частично утра-
чены. Опорную подушку следует также
заменить, если она сильно изношена.

ВНИМАНИЕ

Нельзя установить опорную подушку в
положение 1 из положения 2. Для этого
сначала необходимо вернуть ее в исход-
ное положение, полностью опустив
подушку сидения. См. ниже раздел
"Складывание двухуровневой опорной
подушки".

Складывание двухуровневой опорной
подушки

Полное складывание в подушку сидения
можно проводить как из верхнего, так и ниж-
него положения. Но переместить опорную
подушку из верхнего положения в нижнее
положение нельзя.

01 Безопасность

Безопасность детей

01

42

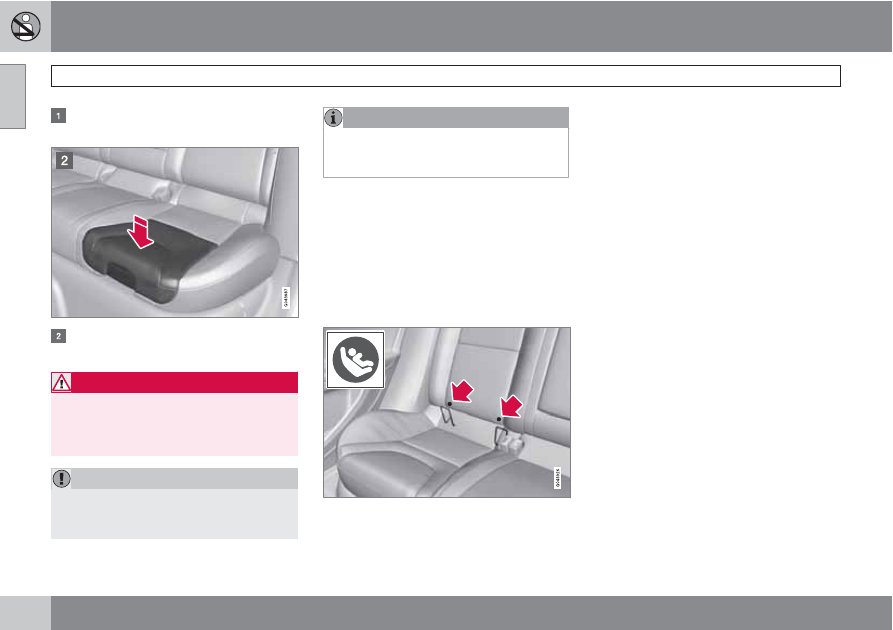

 Чтобы освободить подушку, потяните за

ручку вперед.

 Для фиксации подушки потяните вниз за

ручку в середине подушки.

ПРЕДОСТЕРЕЖЕНИЕ

Невыполнение инструкций по использо-
ванию двухуровневой опорной подушки
может в случае аварии привести к серь-
езным травмам ребенка.

ВАЖНО

При складывании подушки, убедитесь,
что под подушкой отсутствуют посто-
ронние предметы (например, игрушки).

ВНИМАНИЕ

При складывании спинки заднего сиде-
ния необходимо сначала опустить опор-
ную подушку.

Замок для безопасности детей

Ручки управления стеклоподъемниками и
дверные ручки задних дверей можно забло-
кировать, чтобы они не срабатывали
изнутри. Более подробно см. стр. 67.

Система крепления детской
защиты ISOFIX

Точки крепления системы ISOFIX спрятаны
сзади в нижней части спинки внешних мест
заднего сидения.

Местоположение точек крепления показано
символами на обивке спинки (см. предыду-
щий рисунок).

Для доступа к точкам крепления нажмите на
подушку сидения.

Крепление защиты для детей к точкам креп-
ления ISOFIX проводите только согласно
инструкциям по монтажу производителя.

Классы размеров

И детская защита и автомобили - выпуск
аются разного размера. Поэтому не любая
детская защита подходит для различных
мест в автомобилях разных моделей.

В связи с этим для детской защиты с кре-
плением ISOFIX введена классификация по
размеру, что помогает пользователю выби-
рать правильную защиту для детей (см.
предыдущую таблицу).

01 Безопасность

 Безопасность детей

01

43

Класс размера

Описание

A

Максимальный раз-
мер, повернутая
вперед детская
защита

В

Уменьшенный раз-
мер (или 1), поверну-
тая вперед детская
защита

B1

Уменьшенный раз-
мер (или 2), поверну-
тая вперед детская
защита

C

Максимальный раз-
мер, повернутая
назад детская
защита

Класс размера

Описание

D

Уменьшенный раз-
мер, повернутая
назад детская
защита

Е

Повернутая назад
вставка для мла-
денца

F

Поперечная вставка
для младенца, левая

G

Поперечная вставка
для младенца, пра-
вая

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается сажать ребенка на место
пассажира, если в автомобиле установ-
лена активированная подушка безопас-
ности.

ВНИМАНИЕ

Если на детской защите ISOFIX отсут-
ствует классификация по размеру, то в
этом случае данная модель автомобиля
должна быть указана в списке моделей,
для которых предназначена данная
защита для детей.

ВНИМАНИЕ

Volvo рекомендует получить информа-
цию о том, какую детскую защиту ISOFIX
рекомендует Volvo, у авторизованного
дилера Volvo.

01 Безопасность

Безопасность детей

01

44

Типы защиты для детей с креплением ISOFIX

Тип защиты для
детей

Вес

Класс размера

Места для пассажиров с креплением детской

защиты ISOFIX

Переднее сиденье

Внешние места заднего

сидения

Вставка для младенца-
поперечная

макс. 10 кг

F

Х

Х

G

Х

Х

Вставка для младенца
повернутая назад

макс. 10 кг

Е

Х

ДА

(IL)

Вставка для младенца
повернутая назад

макс. 13 кг

Е

Х

ДА

(IL)

D

Х

ДА

(IL)

C

Х

ДА

(IL)

Защита для детей повер-
нутая назад

9-18 кг

D

Х

ДА

(IL)

C

Х

ДА

(IL)

01 Безопасность

 Безопасность детей

01

``

45

Тип защиты для
детей

Вес

Класс размера

Места для пассажиров с креплением детской

защиты ISOFIX

Переднее сиденье

Внешние места заднего

сидения

Детская защита, устано-
вленная по ходу движе-
ния

9-18 кг

В

Х

ДА

A

(IUL)

B1

Х

ДА

A

(IUL)

A

Х

ДА

A

(IUL)

X: Положение ISOFIX не подходит для оборудования для защиты детей ISOFIX в данном весовом классе и/или по размеру.

IL: Подходит для определенного оборудования ISOFIX для защиты детей. Это могут быть средства защиты, предназначенные для опреде-
ленной модели автомобиля, категории ограниченного действия или полууниверсальные средства.

IUF: Подходит для устанавливаемого по ходу движения оборудования для защиты детей ISOFIX, которое в целом одобрено для данного
весового класса.

A

Для данной группы Volvo рекомендует повернутую назад защиту для детей.

01 Безопасность

Безопасность детей

01

46

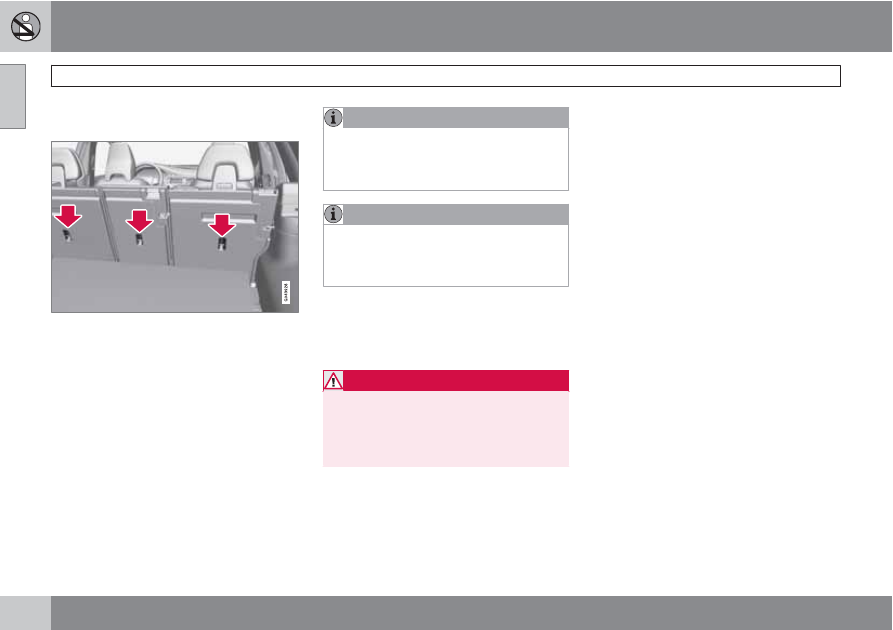

Верхние точки крепления детских
кресел

Для некоторых устанавливаемых по ходу
движения детских кресел в автомобилях
имеются верхние точки крепления. Эти
точки крепления расположены на обратной
стороне сидения.

Верхние точки крепления предназначены,
прежде всего, для использования вместе с
детскими креслами, устанавливаемыми по
ходу движения. Volvo рекомендует, как
можно дольше сажать маленьких детей в
повернутые назад детские кресла.

ВНИМАНИЕ

Если в автомобиле установлены склады-
вающиеся подголовники внешних мест,
то для облегчения монтажа детской
защиты такого типа их следует сложить.

ВНИМАНИЕ

В автомобилях с установленной защит-
ной шторкой поверх багажа в багажном
отделении: перед креплением защиты
для детей ее следует снять.

Детальную информацию о креплении детс-
ких кресел в верхних точках см. инструкции
по монтажу от производителя детских кре-
сел.

ПРЕДОСТЕРЕЖЕНИЕ

Перед тем, как крепежные ленты дет-
ского кресла натянуть и закрепить в
точке крепления, их следует обяза-
тельно протянуть через отверстие в
опоре подголовника.
