AWY, AZQ. Трехцилиндровые бензиновые двигатели 1,2 л. Руководство - часть 5
18
260_060
Механизмы и системы двигателя

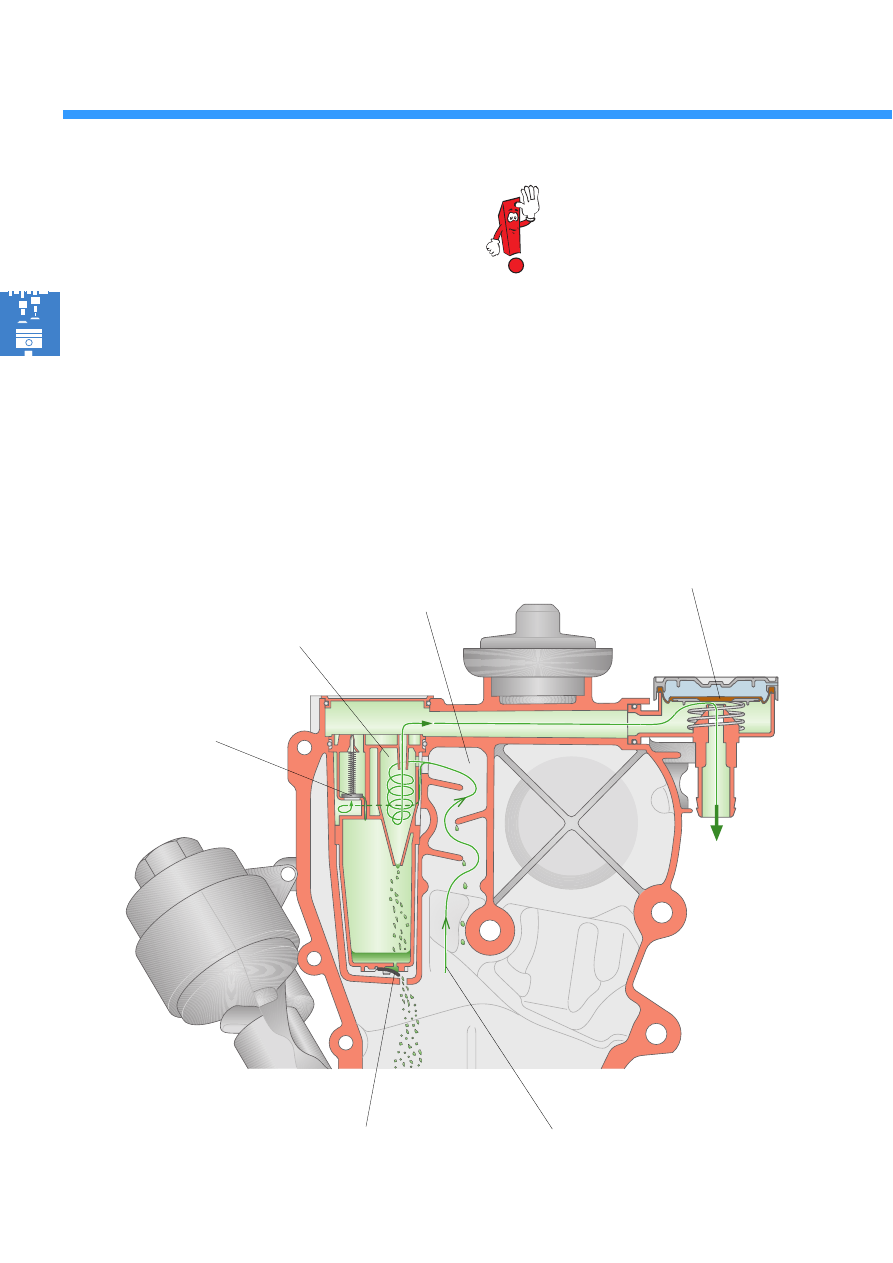

Отвод картерных газов
Газы отсасываются из картера под действием
разрежения во впускном трубопроводе.
Масло отделяется от картерных газов в
лабиринтном и циклонном маслоотделителях,
из которых оно сливается в масляный поддон.
Прошедшие через маслоотделители газы
отсасываются через мембранный клапан
во впускной трубопровод. Затем они
смешиваются с поступающим в цилиндры
двигателя воздухом и участвуют в процессе
сгорания смеси.
Если давление картерных газов
превышает атмосферное давление,
открывается редукционный клапан.
В результате давление в картере
снижается.
Повышенное давление в картере
может быть следствием, например,
износа поршневых колец и
гильз цилиндров. В этом случае
увеличивается прорыв газов из
цилиндров в картер.
Редукционный клапан
Циклонный
маслоотделитель
Лабиринтный
маслоотделитель

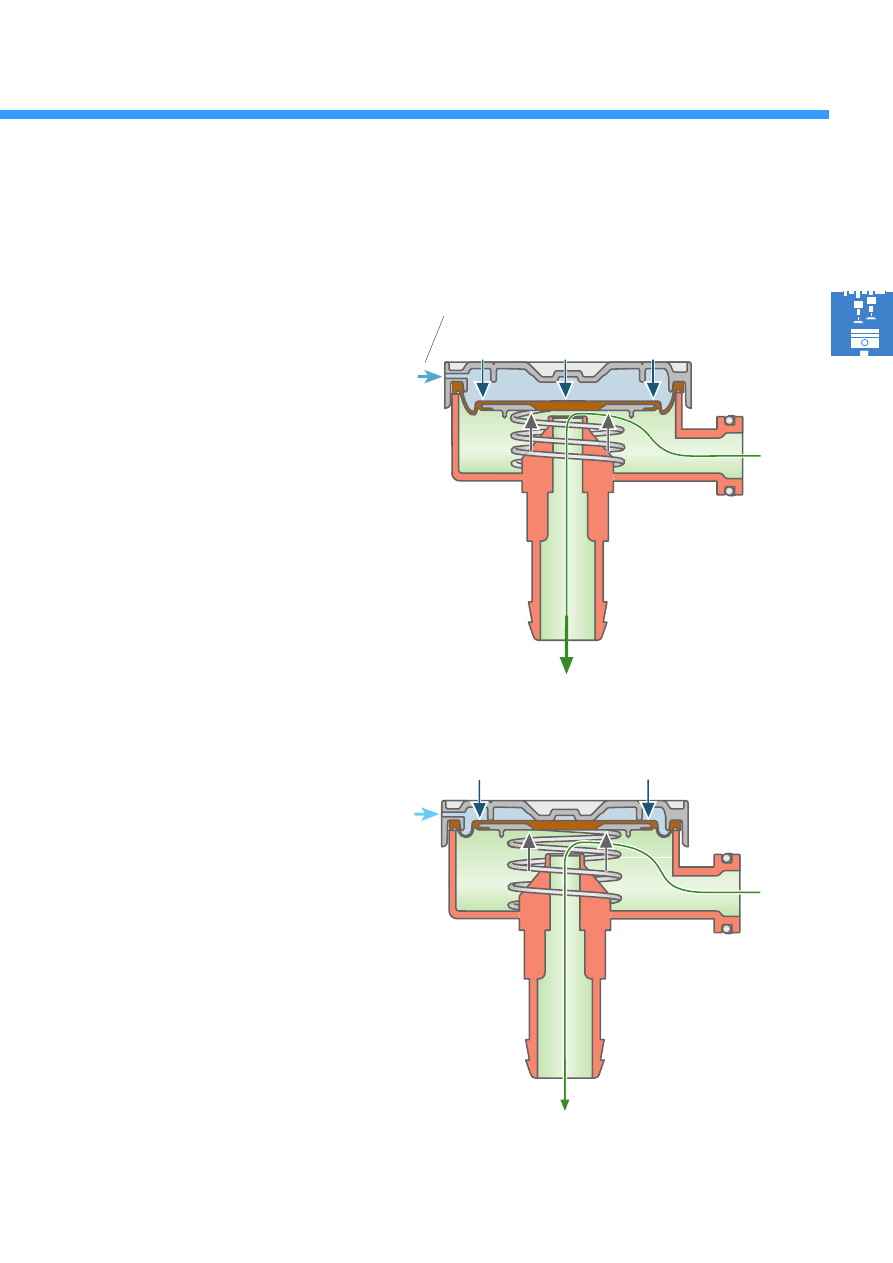

Мембранный клапан
К впускному
трубопроводу
Из картера
Гравитационный клапан
для слива масла
