Механизмы и системы двигателя

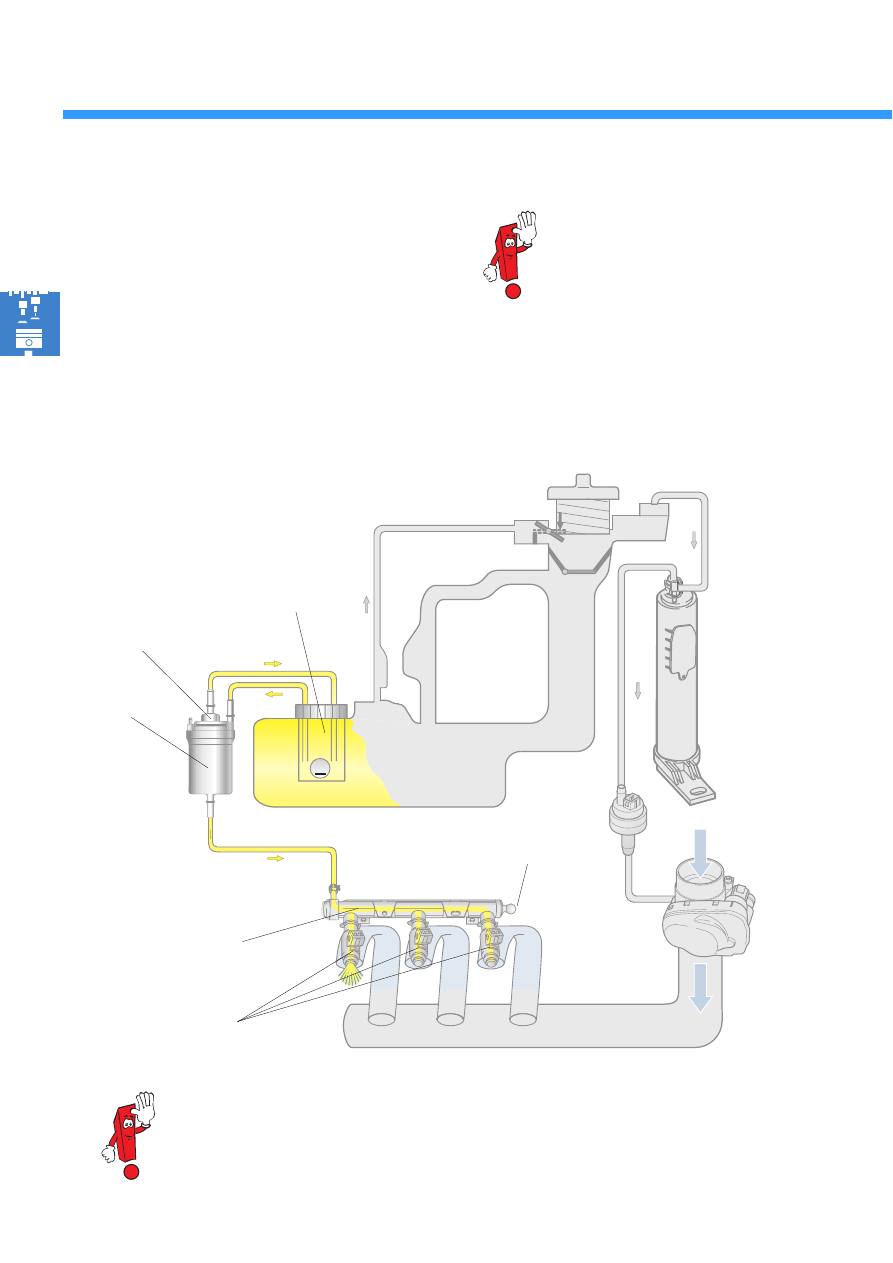

Тупиковая топливная система
Из двух двигателей рабочим объемом 1,2 л
только агрегат мощностью 47 кВт оснащен
тупиковой топливной системой. У этой системы
отсутствует трубопровод слива топлива из
рампы в бак.
Топливо подается электронасосом к
топливному фильтру. Далее оно поступает к
топливной рампе и форсункам.
Установленный в топливном фильтре регулятор
поддерживает давление топлива в системе на
уровне 3 бар.
Так как давление топлива
поддерживается на постоянном
уровне, равном 3 бар, а давление во
впускном трубопроводе изменяется,
блок управления двигателем должен
соответственно корректировать
продолжительность впрыска топлива.
Необходимый для этого сигнал блок
управления получает от датчика
давления во впускном трубопроводе.

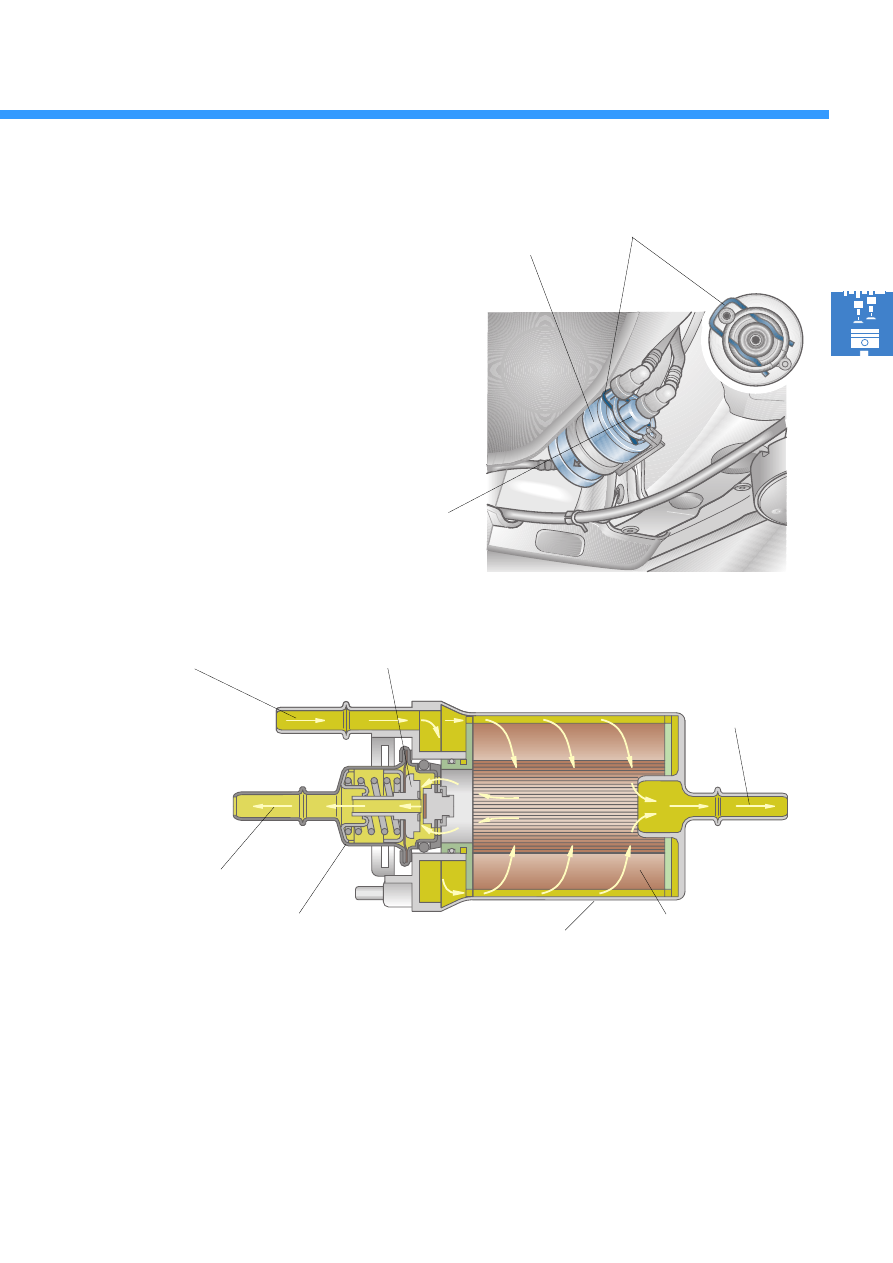

Топливный фильтр
Регулятор давления топлива
Топливный насос с
электроприводом
Клапан выпуска воздуха
из топливной рампы
Форсунки
Топливная рампа
В тупиковой топливной системе предусмотрен клапан выпуска воздуха,
устанавливаемый на топливной рампе. После проведения работ на топливной системе
ее следует прокачать. Следуйте указаниям, приведенным в руководстве по ремонту.
