Измерительная техника

5-33

A5E00330068/011

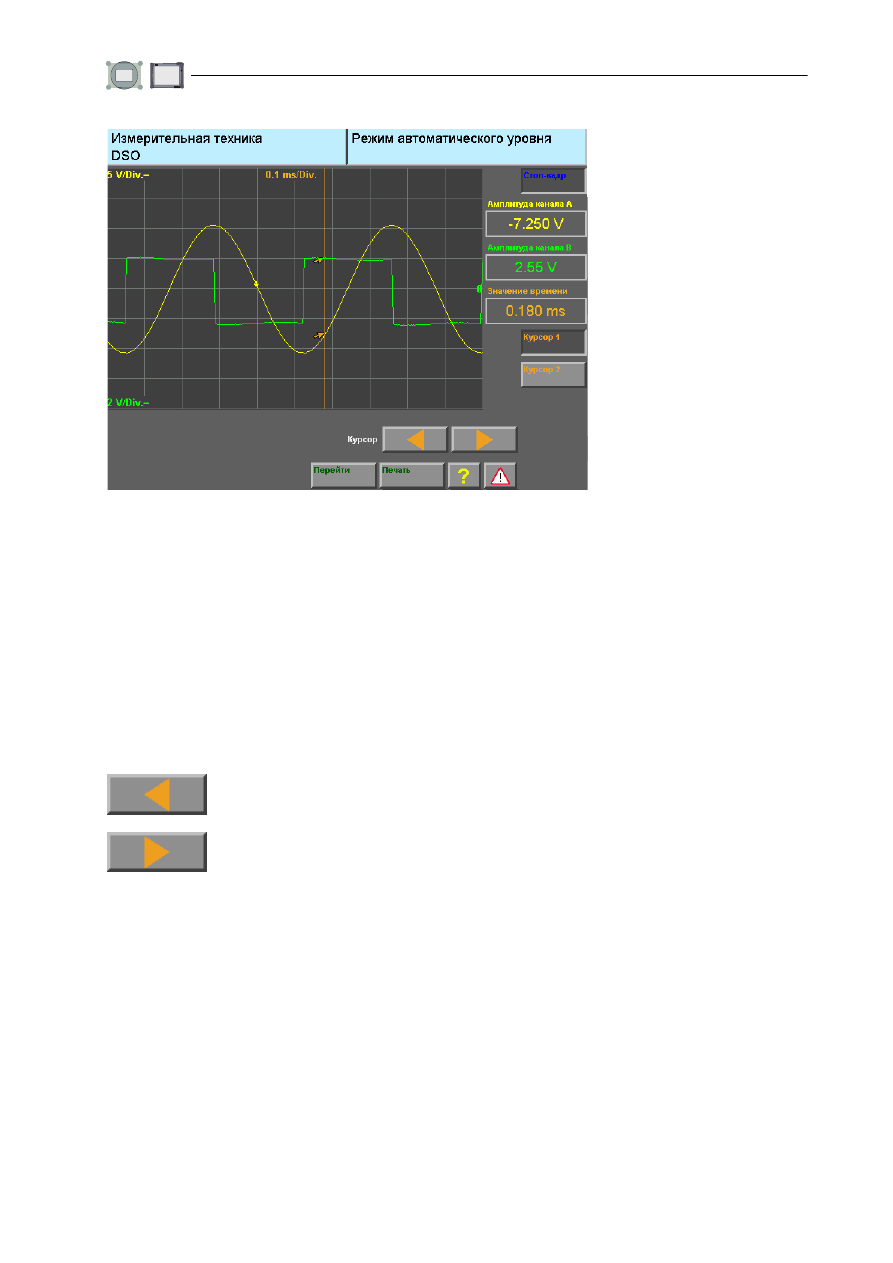

Рис. 5-16  Окно «DSO», стоп-кадр с курсором

Поле индикации «Амплитуда канала A» ( амплитуда) показывает значение напря-
жения в том месте кривой канала A, где находится курсор.

Поле индикации «Амплитуда канала В» показывает значение напряжения в том
месте кривой канала В, где находится курсор.

Поле индикации «Значение времени» показывает значение времени в месте,
где находится курсор, относительно точки пуска.

Нажмите на кривую, чтобы переместить курсор в эту точку (грубое управление).

Параметры изменены

Если во время работы функции «Стоп-кадр» Вы меняете параметры, отображаемая
кривая сохраняется. Но в правом информационном окне появляется сообщение
«Изменен параметр», т. к. теперь кривая и заданные параметры не соответствуют
друг другу.

Нажмите эту кнопку, чтобы переместить курсор влево
(точное управление).

Нажмите эту кнопку, чтобы переместить курсор вправо
(точное управление).

Измерительная техника

5-34

A5E00330068/011

5.4.5.2

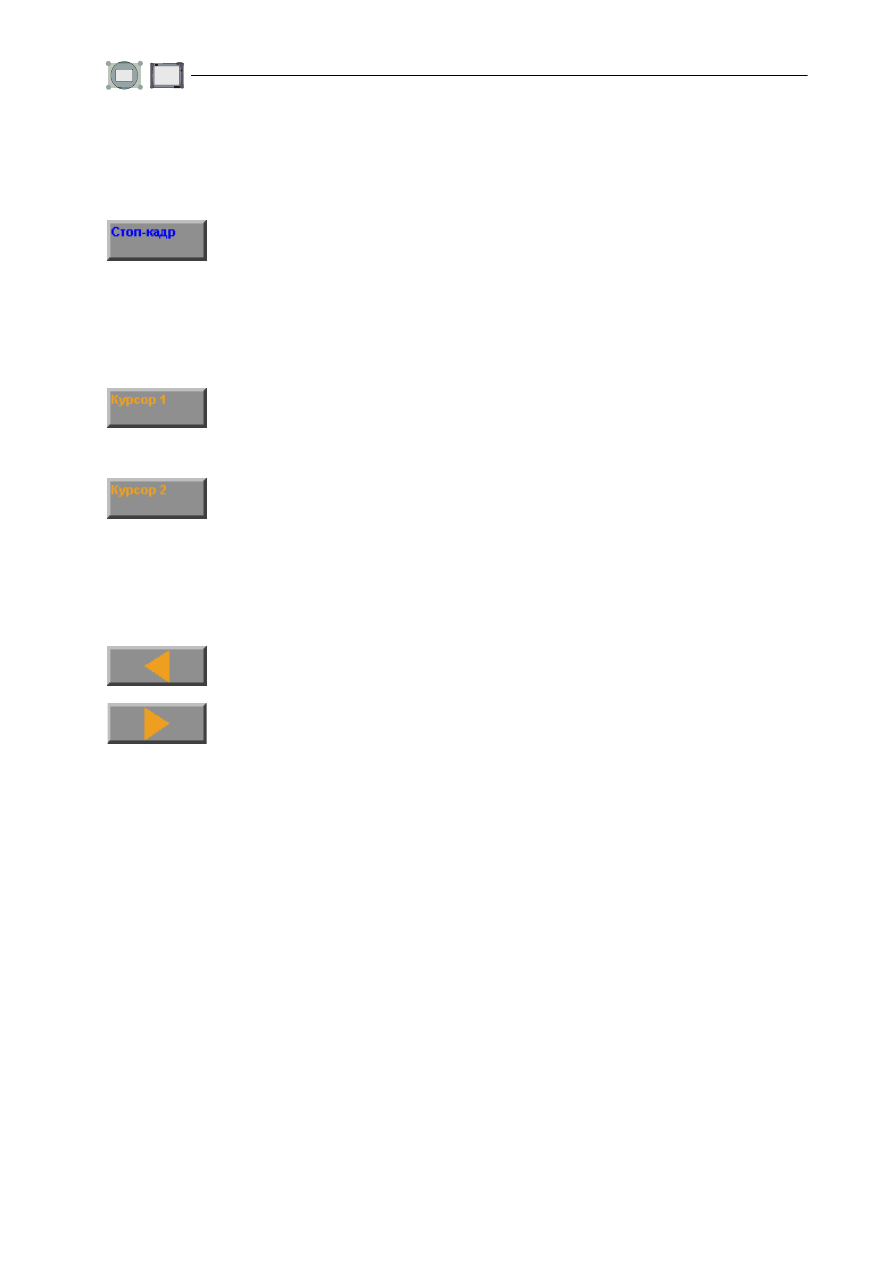

Стоп-кадр с отображением курсора 1 и курсора 2

Нажимайте кнопки «Курсор 1» и «Курсор 2», чтобы определить значения разницы
напряжений и времени между определенными точками кривой.

Когда нажата кнопка «Курсор 2», курсор 1 не двигается.

Нажмите на кривую, чтобы переместить курсор в эту точку (грубое управление).

Нажмите кнопку «Стоп-кадр».

Циклическое повторение измерения останавливается, последняя
индикация кривой сохраняется в неподвижности.

Нажмите кнопку «Курсор 1» и установите курсор, как описано
в разделе 5.4.5.1, в то место кривой, начиная с которого Вы
хотите определить разницу напряжений и/или времени
по отношению к курсору 2 (соотнесение).
Нажмите кнопку «Курсор 2» и установите курсор в то место
кривой, для которого Вы хотите определить разницу напряжения
по отношению к позиции курсора 1.

Нажмите эту кнопку, чтобы переместить курсор влево
(точное управление).

Нажмите эту кнопку, чтобы переместить курсор вправо
(точное управление).

Измерительная техника

5-35

A5E00330068/011

После включения обоих курсоров появляется следующее окно:

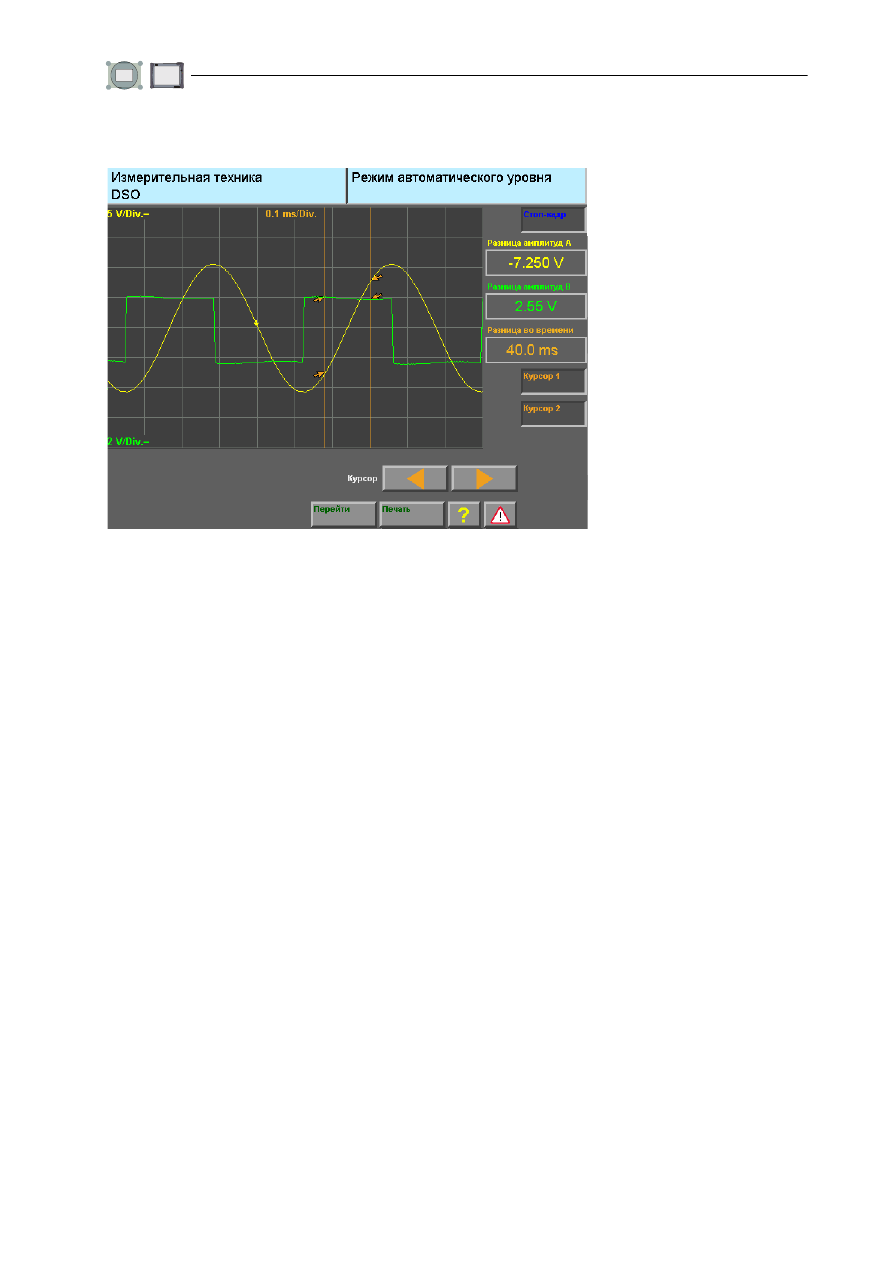

Рис. 5-17  Окно «DSO», стоп-кадр с курсором 1 и курсором 2

Поле индикации «Разница амплитуд A» показывает значение разницы напряжений
в обеих точках кривой канала A, на которые установлены курсоры.

Поле индикации «Разница амплитуд В» показывает значение разницы напряжений
в обеих точках кривой канала В, на которые установлены курсоры.

Поле индикации «Разница во времени» показывает значение разницы во времени
между точками, на которые установлены курсоры.

Измерительная техника

5-36

A5E00330068/011

5.4.6

Длительное измерение в режиме регистратора

Длительное измерение позволяет настроить временной интервал для процесса
измерения. После регистрации кривые сигналов сжимаются до ширины окна
и выводятся в соответствующем виде. Функция лупы позволяет просматривать
в произвольном масштабе любые участки изображения.

После нажатия кнопки «Регистратор» появляется кнопка «Длительное измерение»
(см. рис. 5-18).



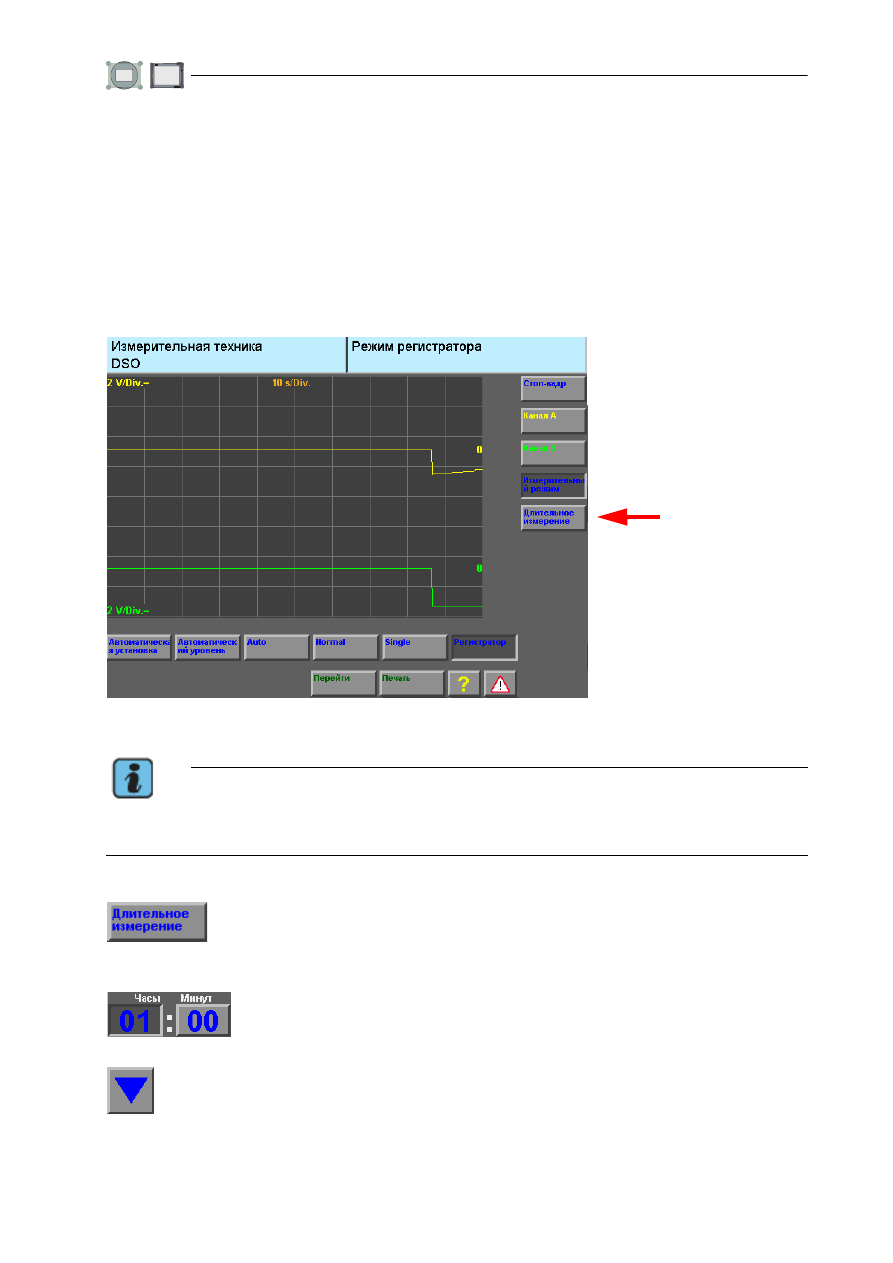

Рис. 5-18  Окно «DSO» с кнопкой настройки длительного измерения

Указание

Из-за сжатия всех значений измеряемой величины по ширине окна при длительном

измерении нельзя отображать или записывать значения самодиагностики.

С помощью кнопки «Длительное измерение» Вы можете перейти
к настройке длительного измерения (см. рис. 5-19). Одновре-
менно останавливается текущее измерение и включается функция
стоп-кадра.
Нажмите на одну из кнопок для часов и минут, чтобы выбрать ее
для настройки с помощью клавиш со стрелками. В продолжение
измерения отображается оставшееся время.

Правая кнопка уменьшает количество часов или минут на единицу.
