Измерительная техника

5-25

A5E00330068/011

«Заданные измерения» отображают эталонные кривые отдельных сигналов
в сравнении с измеряемым сигналом. При этом DSO уже настроен, и Вам не нужно
настраивать его дополнительно. Если Вы меняете настройки, они больше не соот-
ветствуют заданному измерению, поэтому измерение и эталонная кривая не ото-
бражаются.

Выберите из списка эталонную кривую. Выбранная строка отображается с инвер-
сией цветов.



Если в списке не выбрана ни одна строка, появляется окно подсказки «Вначале
выберите заданное измерение», для его закрытия следует нажать кнопку «ОК».

•

В окне «DSO» Вы можете с помощью активизировавшейся кнопки «Документ»
отобразить документ, связанный с выбранной эталонной кривой, например,
содержащий указания по согласованию, месту монтажа объекта измерения
и условиям эксплуатации. Нажмите кнопку «Назад», чтобы снова отобразить
эталонную кривую.

•

В окне «DSO» появится сохраненная в памяти эталонная кривая, выделенная
синим цветом.

•

Кнопка «Заданное измерение» отображается с инверсией цветов.

•

В правом информационном окне отображается название заданного измерения.

•

Параметры измерения выбранных каналов устанавливаются на значения,
сохраненные вместе с кривой заданного измерения. Во время индикации
заданного измерения можно работать только с линейкой, позицией триггера,
выводом документа и функцией стоп-кадра.

Теперь Вы можете сравнить циклически отображаемую кривую с фиксированной
эталонной кривой.

Если Вы повторно нажмете кнопку «Заданное измерение», функция «Заданное
измерение» завершится. Неактивные кнопки снова появятся.

Если во время выполнения функции «Заданные измерения» Вы нажмете одну
из кнопок «Канал А», «Канал В», «Пусковой режим» или «Измерительный режим»,
то функция автоматически завершится и заданная кривая перестанет отобра-
жаться.

После нажатия кнопки «Заданное измерение» появляется окно
«Заданные измерения», в котором отображается список
доступных эталонных кривых.

В окне «Заданные измерения» нажмите кнопку «Показать»,
чтобы отобразить выбранную эталонную кривую.

Измерительная техника

5-26

A5E00330068/011

Эта функция показывает зарегистрированные крайние значения (минимум
и максимум) всех значений кривой для выбранного канала с начала измерения.
Индикацию значений невозможно перемещать по экрану.

Экстремальные значения регистрируются путем передискретизации даже между
моментами реального считывания. Отображаемая кривая из-за попеременной
индикации минимальных и максимальных значений выглядит не такой ровной,
как при обычном отображении.

При самом низком масштабе времени (0,02 мс/Дел.; 0,01 мс/Дел.) и в режиме
регистратора невозможно отображение экстремальных значений.

Вы можете снова отключить индикацию экстремальных значений повторным
нажатием кнопки «Мин/Макс». Выключение и включение функции «Мин/Макс»
обнуляет индикацию экстремальных значений в процессе считывания.

В окне «Заданные измерения» нажмите эту кнопку, чтобы
без выбора заданного измерения вернуться в окно «DSO».

Нажмите кнопку «Min/Max»(«Мин/Макс»), чтобы у нижнего края
осциллограммы отобразить экстремальные значения текущего
канала в цифровом виде и в цвете соответствующего канала
(см. рис. 5-13).

Измерительная техника

5-27

A5E00330068/011

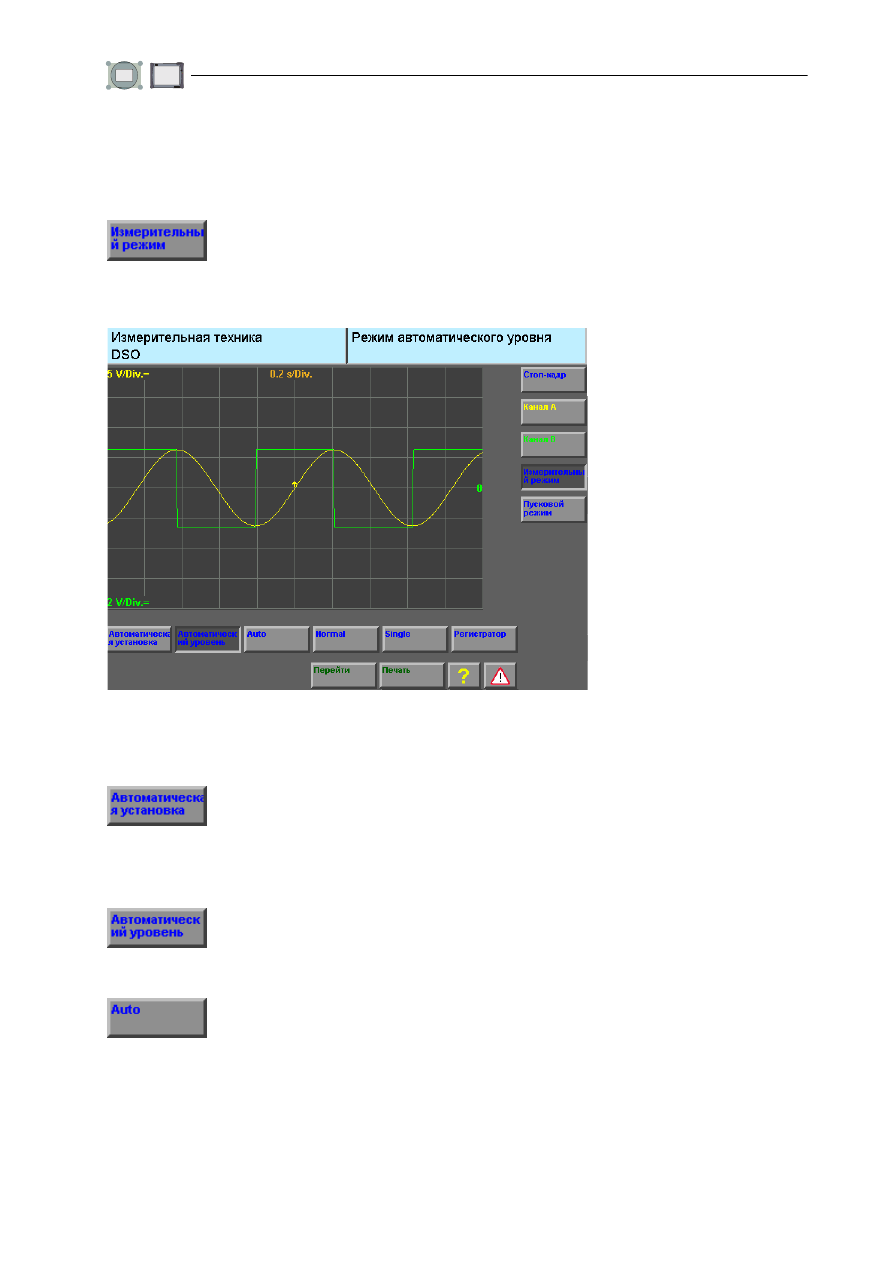

5.4.2

Измерительный режим

Под полем индикации после нажатия отображаются кнопки «Автоматическая
установка», «Автоматический уровень» «Auto», «Normal», «Single» и «Регистратор».

Рис. 5-14  Окно «DSO», режим автоматического уровня, измерительный режим

С помощью кнопки «Измерительный режим» устанавливается
величина измеряемых параметров.

В режиме автоматической установки автоматически настраиваются
амплитуды для каналов А и В, масштаб времени и порог пуска.

Автоматическая установка после каждого вызова проводится
только один раз. Измерительный режим затем автоматически
переключается на режим автоматического уровня.
В режиме автоматического уровня заданный порог пуска (про-
центный порог в диапазоне ±100 % амплитуды сигнала) под-
держивается автоматически, так что, независимо от амплитуды
сигнала, всегда имеется пусковой сигнал изображения.
В режиме «Auto» регистрация значений измеряемой величины начи-
нается при значащем событии пуска (соответственно заданному
уровню пуска) или по истечении периода ожидания, который зави-
сит от выбранного масштаба времени, с автоматическим само-
возбуждением (нестатичное изображение).

Измерительная техника

5-28

A5E00330068/011

В режиме «Normal» циклическая регистрация значений измеряемой
величины происходит только при значащем событии пуска.
Если пуск отсутствует, в правом поле индикации появляется
сообщение.
В режиме «Single» измерение проводится только один раз, после
значащего события пуска.

Указание

Функции «Автоматическая настройка» и «Автоматический уровень» можно
использовать только при внутреннем пуске (т.е. пусковой сигнал должен быть
выбран так же, как канал измерения) или при работе с пусковыми клещами.

Безупречное функционирование «Автоматического уровня» и «Автоматической

настройки» возможно только при периодических сигналах с небольшой долей

помех.

В режиме регистратора регистрация значений измеряемой
величины происходит без триггера, движение кривой постоянно
отображается слева направо. Режим регистратора служит
для индикации сигналов низкой частоты. В режиме регистратора
возможно также длительное измерение. Экстремальные зна-
чения не отображаются.

Указание

Регулируемый масштаб времени в режиме регистратора составляет от 0,2

до 100 с/ДЕЛ.
