5.3.8

Давление T/D

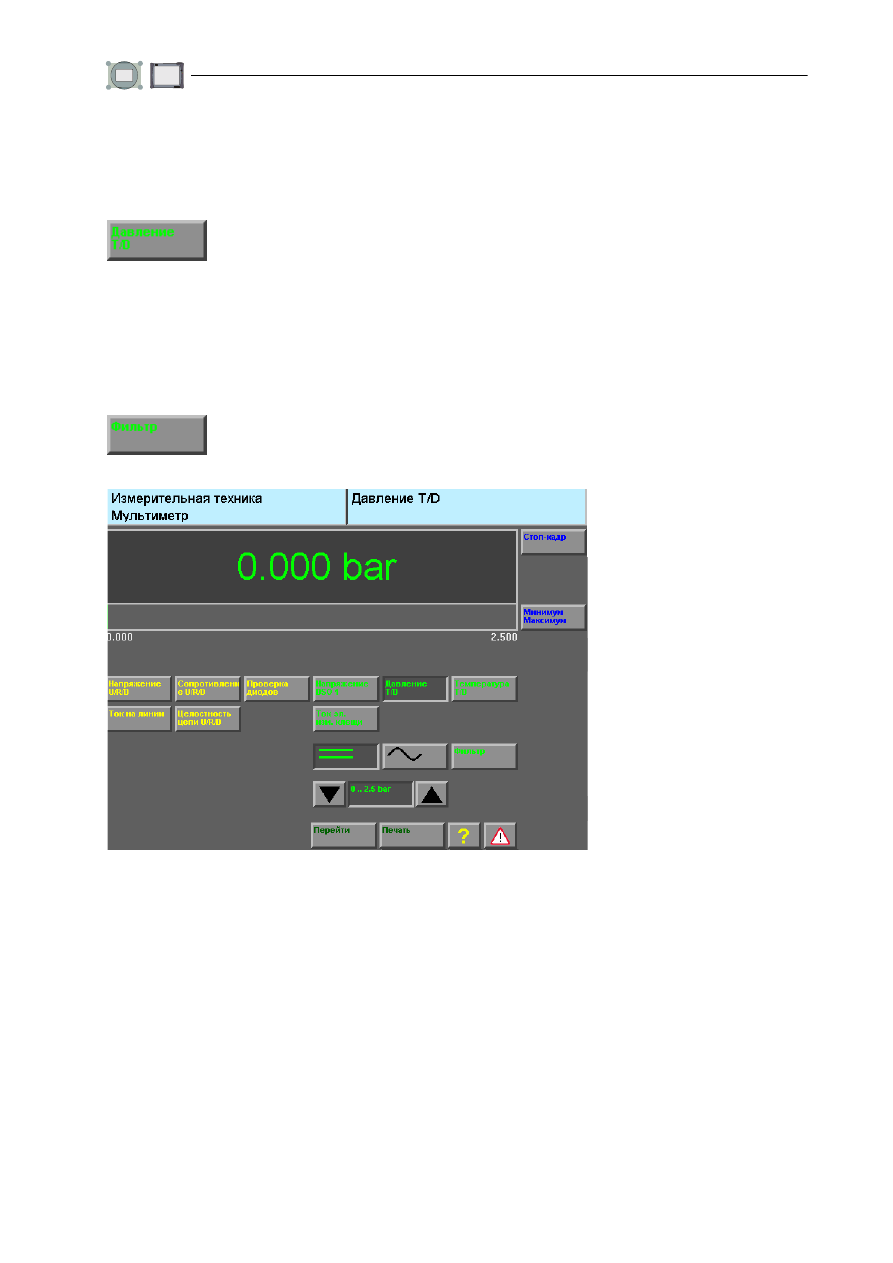

Рис. 5-10  Окно «ДавлениеT/D»

Подключите требуемый датчик давления и нажмите кнопку
«Давление T/D». Произойдут автоматическое распознавание
под-
ключенного датчика давления и его  калибровка с учетом атмос-
ферного давления. Будет задан соответствующий диапазон
изме-
рения. На экране отображается значение относительного давления.
Размерность можно выбрать в режиме «Администрирование» —
«бар» или «lb/in

2

 (фунтов на квадратный дюйм)» (см. раздел 9.24).

Нажмите кнопку «Фильтр», чтобы отфильтровать
высокочастотные помехи (сглаженная индикация).

Измерительная техника

5-18

A5E00330068/011

5.3.9

Температура T/D

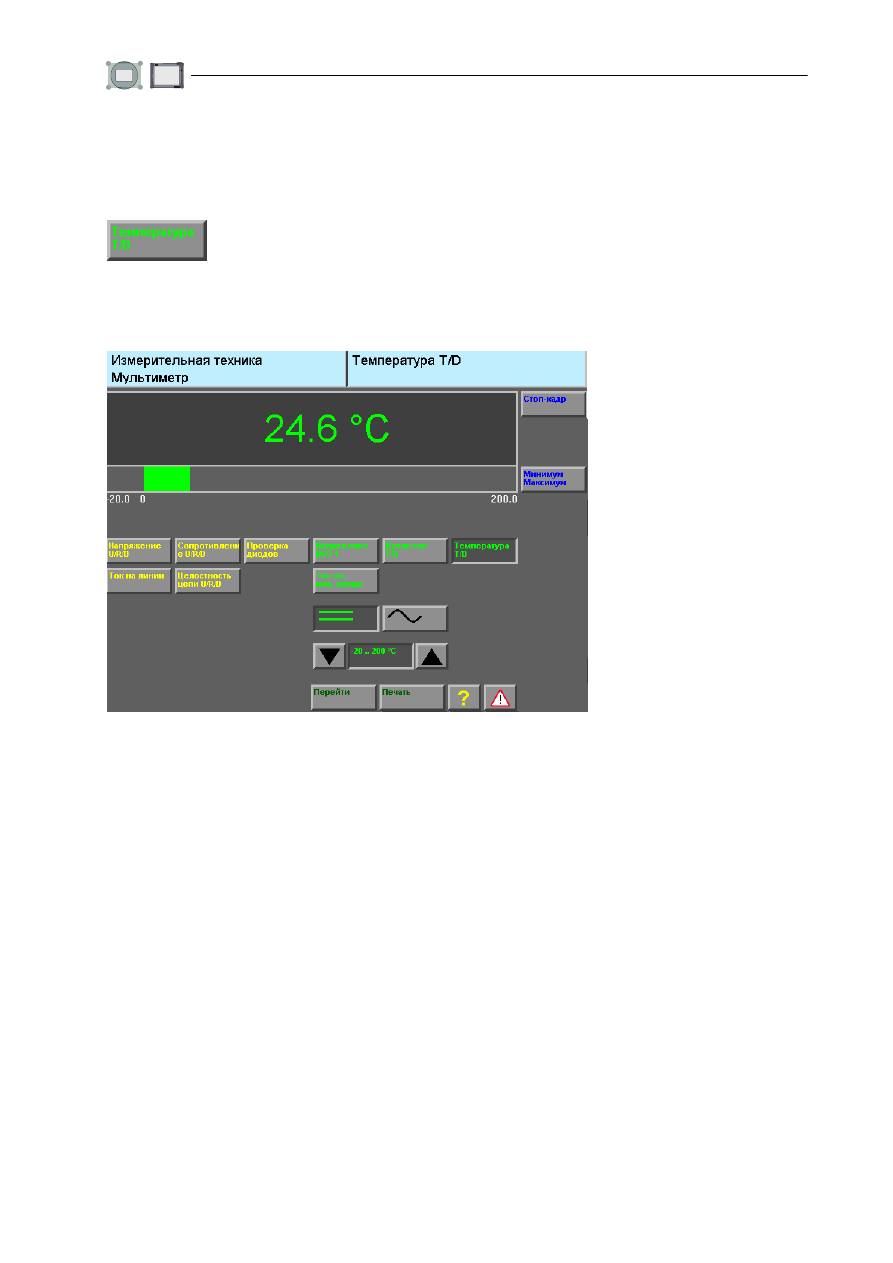

Рис. 5-11  Окно «Температура T/D»

Подключите датчик температуры для измерения жидкостей или
воздуха и нажмите кнопку «Температура T/D». Произойдут автома-
тическое распознавание подключенного датчика температуры и его
➚

калибровка. Размерность можно выбрать в режиме «Админи-

стрирование» — градусы Цельсия (°C) или Фаренгейта (°F)
(см. раздел 9.24).

Измерительная техника

5-19

A5E00330068/011

5.3.10

Калибровка

Ручную калибровку следует проводить всегда, когда Вы меняете измерительный
кабель DSO, надеваете токоизмерительные клещи в другом положении или меняете
их, а также, если Вы долго не пользовались тестером, особенно, если он подвер-
гался сильным колебаниям температуры.

Проводите калибровку вручную, чтобы при измерениях сопротивления компенси-
ровать дополнительные переходные сопротивления до объекта измерения.
Для этого замкните накоротко подводящие линии на объекте измерения и прове-
дите ручную калибровку. В этом случае калибровка затронет не только измери-
тельный кабель, но и подводящие линии объекта измерения.

Нажмите кнопку «Калибровка», чтобы провести ручную  калиб-
ровку измерительной техники и подсоединенных измерительных
кабелей. При необходимости окна диалога предложат Вам
проде-
лать дальнейшие операции.

Измерительная техника

5-20

A5E00330068/011

5.4

Цифровой запоминающий осциллоскоп (DSO)

Включение DSO

Если Вы находитесь в окне «Мультиметр», нажмите кнопку «Перейти» и выберите
пункт меню «DSO». Если Вы хотите вернуться в окно «Мультиметр», выберите
в меню «Перейти» пункт «Мультиметр».

При переходе из режимов приложений появляется то окно режима «Измерительная
техника», которое использовалось последним: или окно «Мультиметр», или окно
«DSO».

При первом входе окно «DSO» вызывается из базовой установки (рис. 5-12).

При последующих вызовах окна «DSO» действует последняя из настроек, исполь-
зовавшихся с момента включения этого режима.

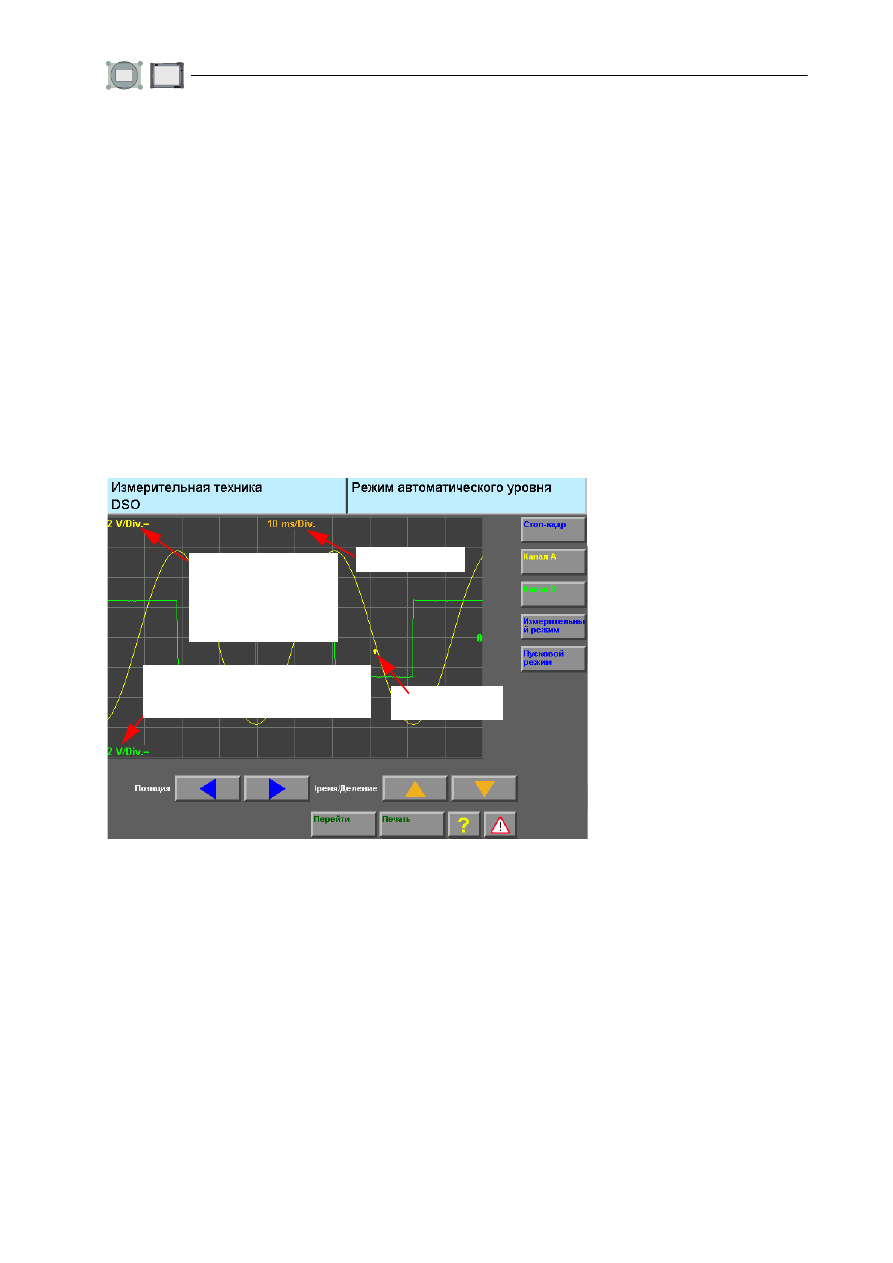

Рис. 5-12  Окно «DSO», базовая установка

Окно «DSO» служит для использования цифрового запоминающего осциллоскопа
в качестве независимого измерительного прибора. В нем Вы можете настраивать
параметры, проводить измерения и считывать результаты измерений.

На экране Вы можете отображать одновременно до трех кривых измерения.
Для лучшего различения функций надписи на экранных кнопках параметры
и отображаемые сигналы измерительных приборов имеют разный цвет:

•

Канал А: желтый

•

Канал В: зеленый

•

Заданные измерения: синий

Диапазон
измерения,



Согласование,
канал А

Диапазон измерения

,

Согласование, канал В

Точка пуска

Масштаб
