5.3.3

Измерение постоянного и переменного тока с помощью
токоизмерительных клещей

Остальные действия в этом окне такие же, как и при измерении постоянного и пе-
ременного напряжения (см. раздел 5.3.1).

Если кнопка нажата, но клещи не надеты, появляется сообщение
«Токоизмерительные клещи не подключены». Если надеты клещи
одного из четырех видов — на 50 A, 100 A, 500 A или 1800 A, то
они автоматически распознаются и отображаются в правом
инфор-
мационном окне. Снятие токоизмерительных клещей распознается
только во время измерения. Смена токоизмерительных клещей
во время стоп-кадра распознается при новом запуске измерения,
и правое информационное окно обновляется. После подключения
или смены токоизмерительных клещей перед первым измерением
проводится калибровка.
Диапазоны измерения автоматически адаптируются к распознан-
ному типу клещей.
На экране нажмите область диапазона измерения, чтобы пере-
ключиться из автоматического режима выбора диапазона измере-
ния в ручной. Повторное нажатие на область диапазона измерения
снова активизирует автоматический выбор диапазона измерения.

Указание

При измерениях с помощью токоизмерительных клещей следует учитывать, что

после перехода от диапазона более высоких значений к измерению слабого тока

клещи необходимо заново откалибровать из-за намагниченности. Это

происходит, например, когда после выключения зажигания измеряется

установившийся ток.

Измерительная техника

5-10

A5E00330068/011

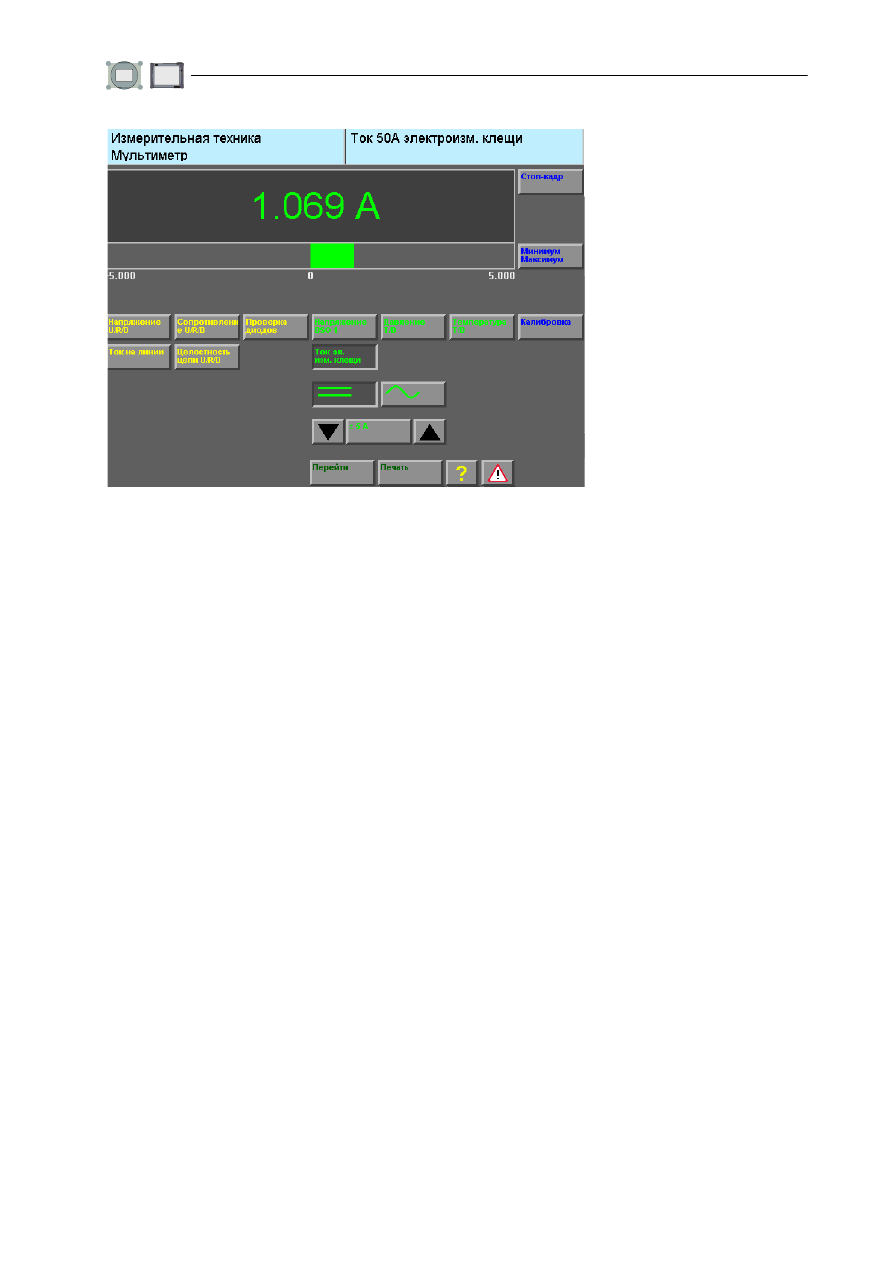

Рис. 5-5

Окно «Мультиметр», измерение силы тока с помощью токоизмерительных
клещей на 50 А

Измерительная техника

5-11

A5E00330068/011

5.3.4

Измерение сопротивления

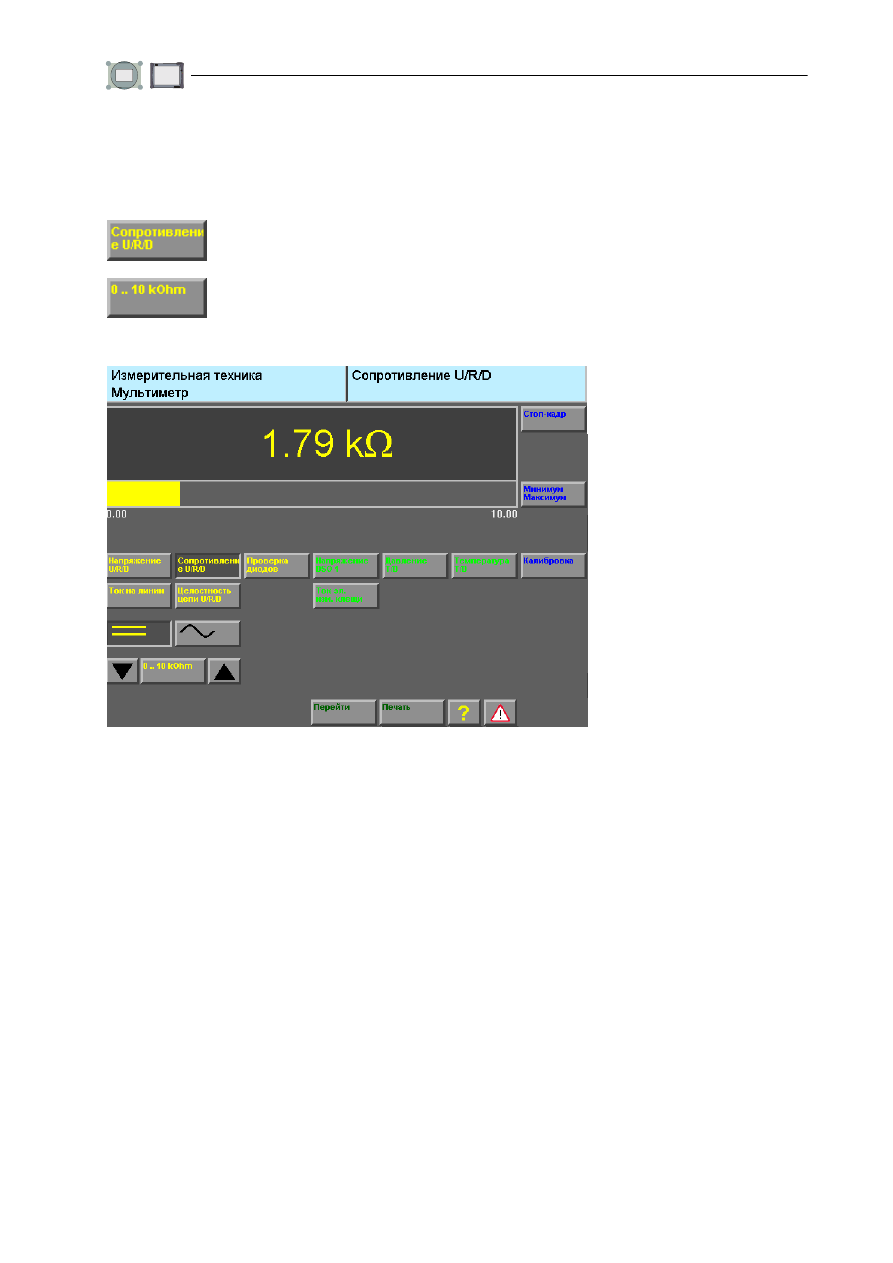

Рис. 5-6

Окно «Мультиметр», измерение сопротивления

При выборе диапазона измерения 0...100 Ом запускается калибровка этого диа-
пазона измерения. Окна диалога предлагают Вам выполнить необходимые
для этого операции.

Кнопки «=» и «~» заблокированы.

Остальные действия в этом окне такие же, как и при измерении постоянного и пере-
менного напряжения (см. раздел 5.3.1).

Нажмите кнопку «Сопротивление U/R/D», чтобы вызвать измери-
тельную функцию «Измерение сопротивления».

На экране нажмите область диапазона измерения, чтобы переклю-
читься из автоматического режима выбора диапазона измерения
в ручной. Повторное нажатие на область диапазона измерения
снова активизирует автоматический выбор диапазона измерения.

Измерительная техника

5-12

A5E00330068/011

5.3.5

Проверка целостности цепи

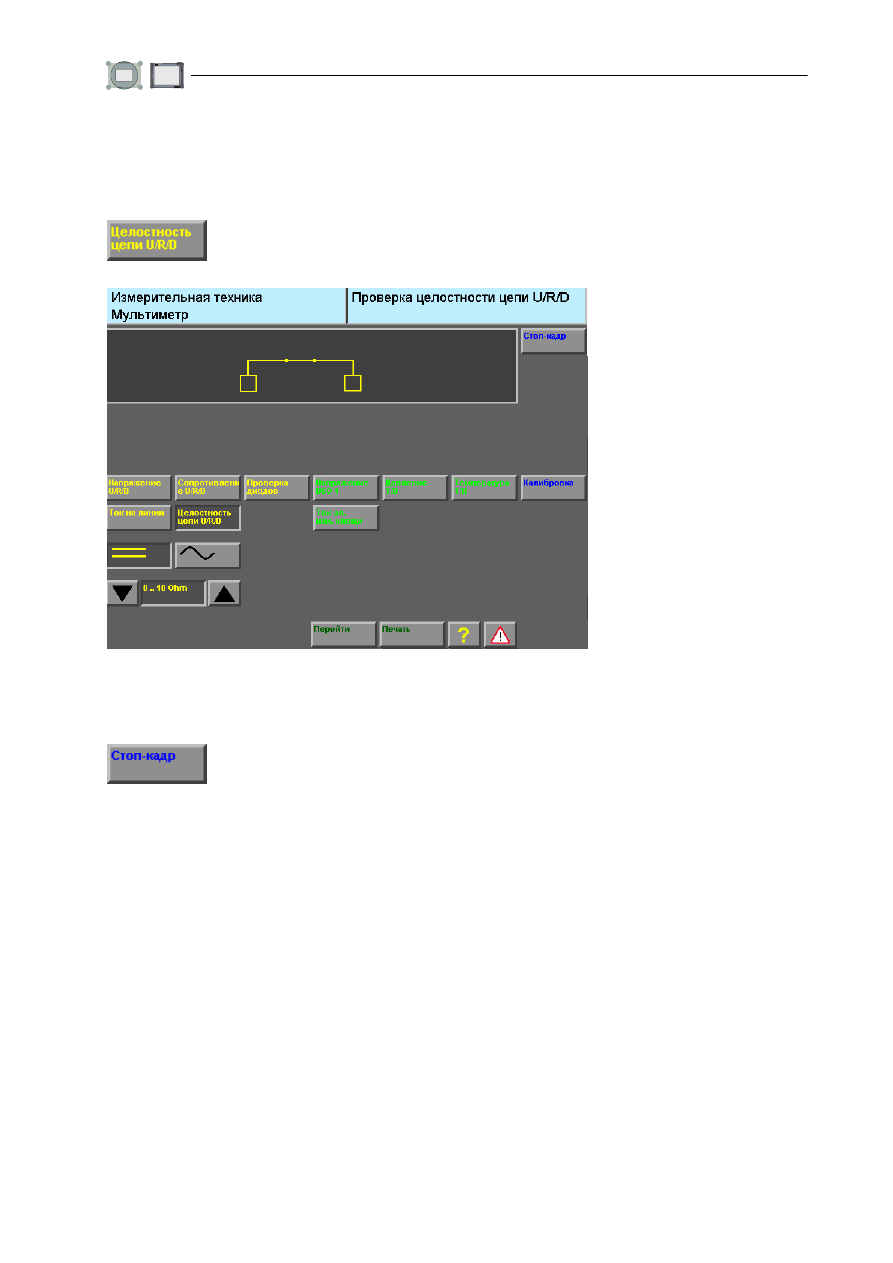

Рис. 5-7

Окно «Мультиметр», проверка целостности цепи, соединение

Дистанционное управление стоп-кадром

Нажмите кнопку на конце щупа измерительного кабеля, чтобы на расстоянии
запустить функцию «Стоп-кадр».

Кнопки «=» и «~» заблокированы.

Нажмите кнопку «Проверка целостности цепи U/R/D», чтобы выз-
вать измерительную функцию «Проверка целостности цепи».
Она служит индикации соединения или разомкнутой линии.

Нажмите кнопку «Стоп-кадр».

Циклическое повторение измерения останавливается, последняя
индикация сохраняется в неподвижности.

Еще раз нажмите кнопку «Стоп-кадр».

Циклическое повторение измерения запускается снова,
и продолжается индикация текущих значений.
