Измерительная техника

5-1

A5E00330068/011

5

Измерительная техника

5.1

Обзор

Режим «Измерительная техника» дает пользователю возможность настраивать
измерительный прибор вручную из окон установки параметров и проводить изме-
рения с помощью этого прибора. Результаты измерений в виде цифр или графики
отображаются на экране.

Режим «Измерительная техника» располагает следующими функциями:

•

Мультиметр

•

DSO

Кроме того, с помощью кнопок навигационной строки Вы можете переключаться
в режимы

•

самодиагностики автомобиля,

•

ведомого поиска неисправностей и

•

ведомых функций,

если Вы начали сеанс диагностики с одного из этих режимов.

В функциях режима «Измерительная техника» Вы можете задать параллельное
отображение избранных результатов самодиагностики автомобиля.

5.1.1

Распечатка результатов измерений

С помощью кнопки «Печать» и опции «Дисплей» Вы можете скопировать изобра-
жение с экрана на выбранный носитель.

Указание

Для VAS 5052 и VAS 5053 нет специальной измерительной техники. Измерения,

необходимые для ведомого поиска неисправностей, необходимо осуществлять

с помощью внешних измерительных приборов. Результаты измерений можно

вводить с

виртуальной клавиатуры в качестве эквивалентных значений.

Осторожно!

Используйте измерительную технику исключительно в работе с автомобилем

и его компонентами.

Измерительная техника

5-2

A5E00330068/011

5.2

Включение измерительной техники

Измерительная техника вызывается из стартового окна нажатием кнопки
«Измерительная техника».

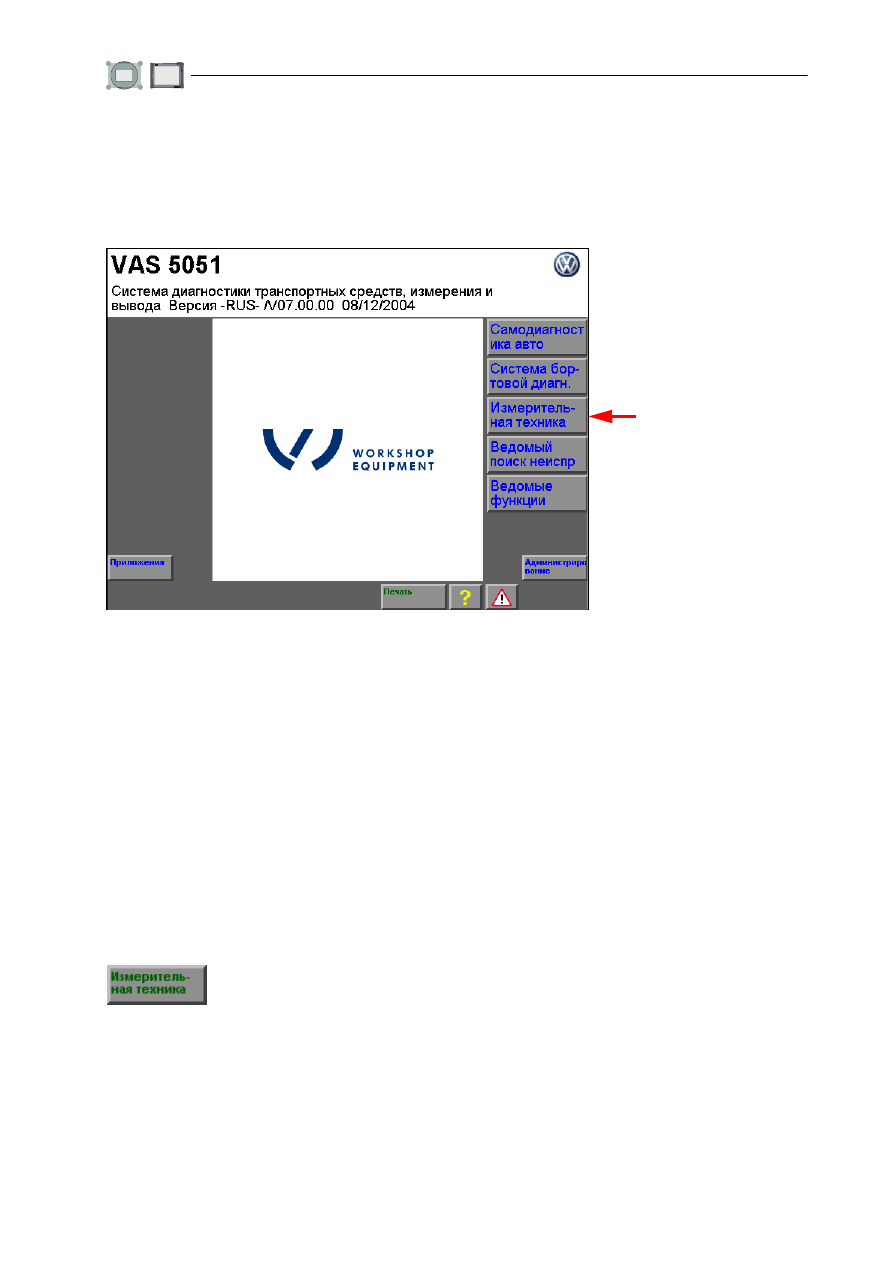

Рис. 5-1

Стартовое окно, вызов функции «Измерительная техника»

После запуска этого режима всегда появляется окно «Мультиметр».

Независимое использование

Измерительная техника может быть запрограммирована на поиск неисправностей
в ходе функциональной проверки (см. раздел 6.11), например, для проверки линии,
но годится и для независимого использования. К независимому использованию Вы
можете перейти прямо из стартового окна, нажав кнопку «Измерительная техника»,
или из навигационной строки в других режимах. Если измерительная техника
в данный момент используется для функциональной проверки, то она недоступна
для независимого использования.

Переключение между окнами «Мультиметр» и «DSO» возможно через меню
перехода.

При включении измерительной техники из стартового окна всегда
происходит переход в окно «Мультиметр», а при переключении
из

➚

режимов работы — в окно, которое использовалось

последним («Мультиметр» или «DSO»).

Измерительная техника

5-3

A5E00330068/011

5.3

Мультиметр

Настройка мультиметра

Окно «Мультиметр» вызывается при переходе из стартового окна в базовой установке
«Напряжение U/R/D» (см. рис. 5-2). При возвращении в окно «Мультиметр» действует
последняя из настроек, использовавшихся с момента включения этого режима.

После появления окна проводится калибровка согласно текущей настройке.

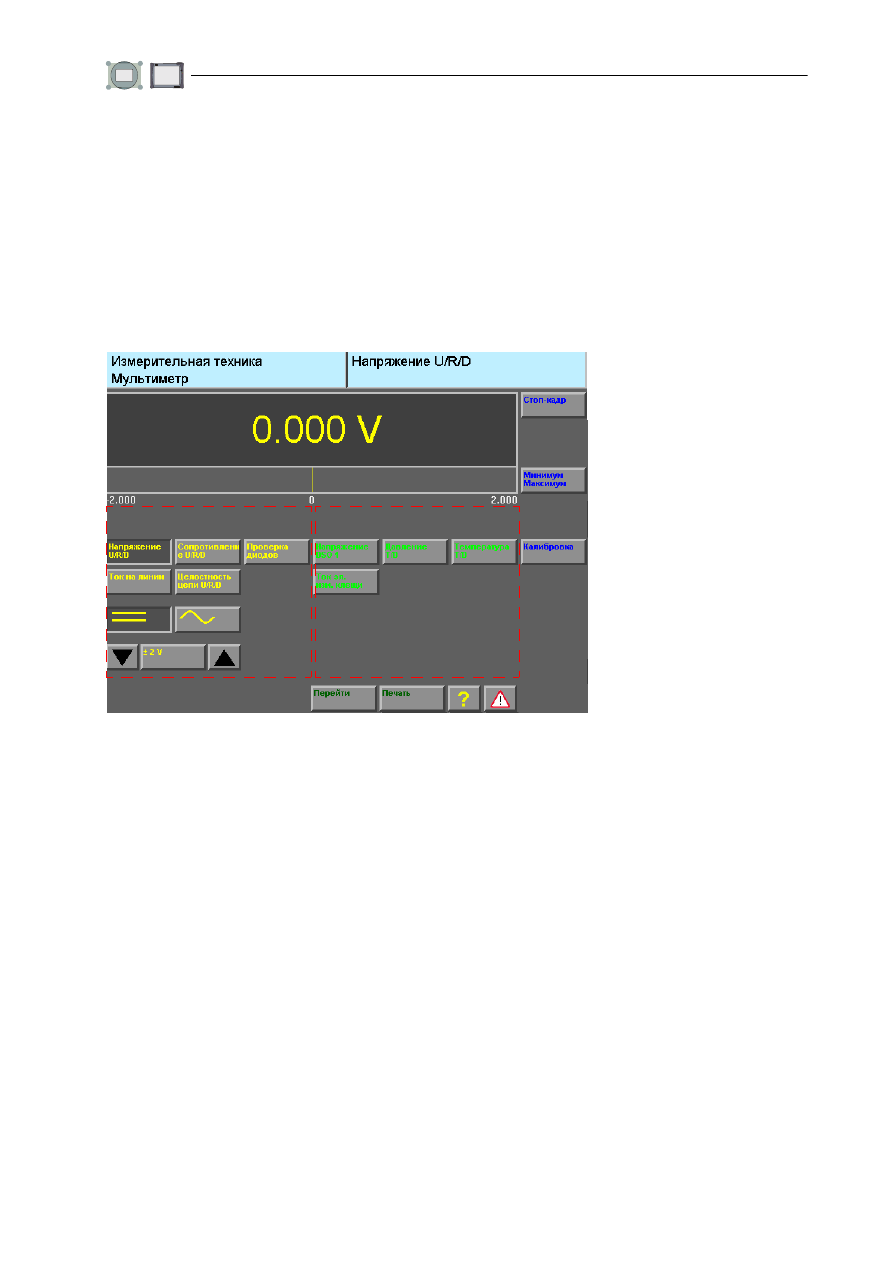

Рис. 5-2

Окно «Мультиметр», базовая установка

Окно «Мультиметр» применяется для работы с мультиметром как с независимым
измерительным прибором. В нем Вы можете настраивать измерительные
функции, проводить измерения и считывать измеренные значения.

Блоки функций

На экране кнопки выбора измерительных функций обоих блоков различаются
цветом шрифта.

Задаваемые измерительные функции делятся на два блока (рис. 5-2):

Блок функций 2

Блок функций 1

Измерительная техника

5-4

A5E00330068/011

•

Блок функций 1 (измерения с помощью кабеля U/R/D, желтый шрифт)

−

Напряжение U/R/D

−

Ток на линии U/R/D (измерение тока на линии)

−

Сопротивление U/R/D

−

Проверка диодов U/R/D

−

Проверка целостности цепи U/R/D

•

Блок функций 2 (измерение с помощью токоизмерительных клещей,
измерительного кабеля DSO-1, датчика давления/температуры, зеленый
шрифт)

−

Напряжение DSO1

−

Давление T/D

−

Температура T/D

−

Ток Токоизмерительные клещи

Два измерения одновременно

У Вас есть возможность провести одно измерение из блока функций 1 или 2
или одновременно провести по одному измерению из каждого блока функций
(пример см. на рис. 5-9).

Вы можете работать с обеими измерительными функциями точно так же, как если
бы каждая из них была единственной функцией, работающей в данный момент.

Для отображения результатов обоих измерений экран делится в середине попо-
лам, причем слева циклически отображается результат первого, а справа —
парал-
лельно результат второго измерения.

Выключите вторую измерительную функцию, выбранную в неиспользуемом блоке
функций, нажав ее.

Полоса значений измеряемых величин и индикация «мин./макс.» под индикацией
значений отсутствуют, если одновременно включены два измерения.
