4-26

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.4.11

Считывание запросов WFS IV

Эта функция относится к таким системам автомобиля как:

•

05 - Система контроля доступа и пуска двигателя

•

25 - Противоугонная система

•

17 - Панель приборов

Если в окне «Выбрать диагностическую функцию» (см. рис. 4-8) Вы выберете
«Считывание запросов WFS IV

1

», тестер считывает данные из блока управления

и отображает их в рабочем окне как шестнадцатеричные (см. рис 4-16). Эти дан-
ные необходимы для получения данных WFS для разблокировки противоугонной
системы IV (см. раздел 4.4.12).

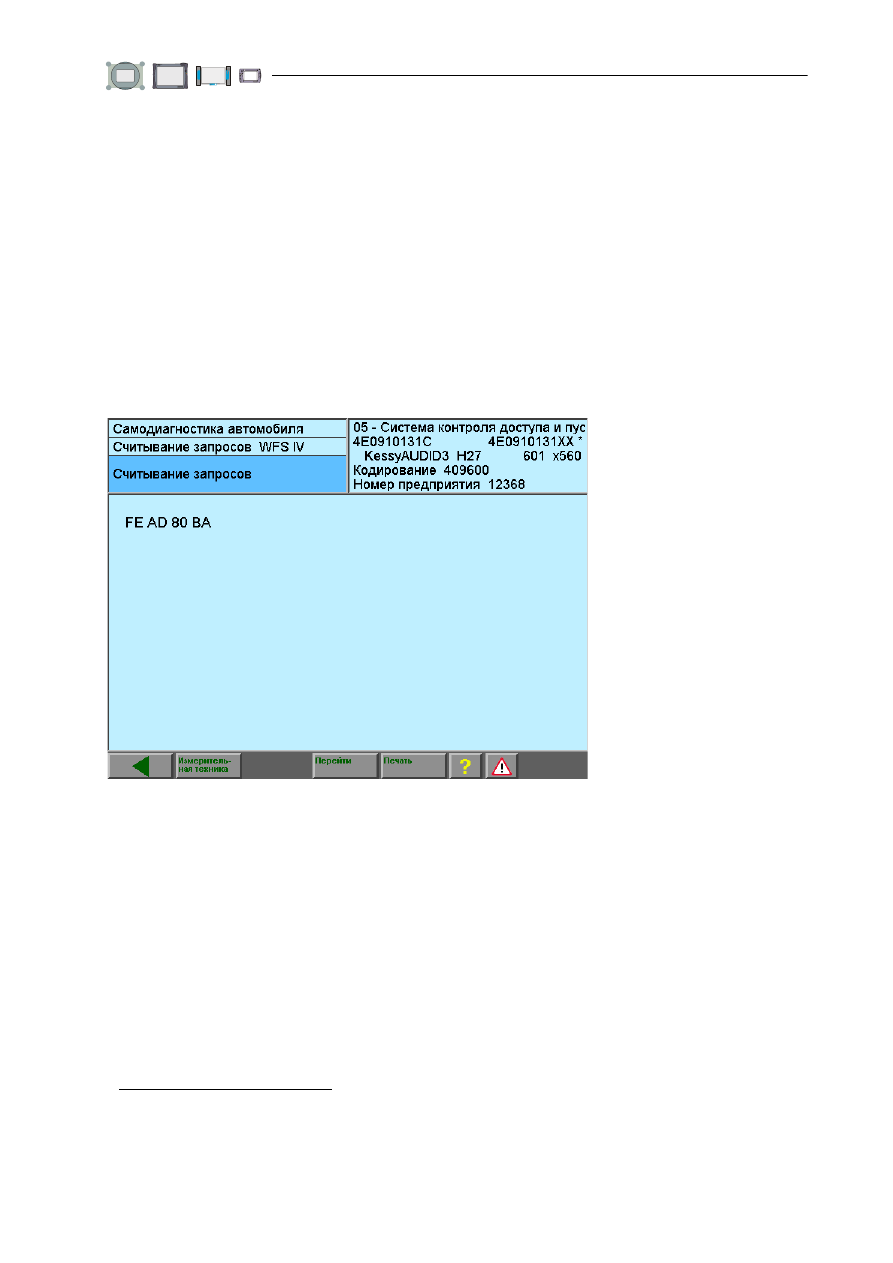

Рис. 4-16  Окно «Считывание запросов WFS IV»

1. WFS: противоугонная система

4-27

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.4.12

Разблокировка WFS IV

Эта функция относится к таким системам автомобиля как:

•

05 - Система контроля доступа и пуска двигателя

•

25 - Противоугонная система

•

17 - Панель приборов

Если в окне «Выбрать диагностическую функцию» (см. рис. 4-8) Вы выберете
запись «Разблокировка WFS IV», Вы можете ввести необходимые данные при
помощи высвеченной на экране виртуальной клавиатуры:

•

Номер шасси: 17-значный, алфавитно-цифровой

•

серийный номер противоугонной системы: 14-значный, алфавитно-цифровой

•

Данные противоугонной системы: 28-байтов, шестнадцатеричные

Если данные противоугонной системы должны быть введены в зашифрованном
виде, выберите «Данные FAZIT зашифрованы». Данные противоугонной системы
Вы получите из базы данных FAZIT.

Результат разблокировки будет отображен в виде сообщения в левом
информационном окне:

Разблокировка проведена успешно

4.4.13

Защита компонентов

Для данной функции необходимо оnline-соединение.

Если в окне «Выбрать диагностическую функцию» (см. рис. 4-8) Вы выберете запись
«Защита компонентов», Вы сможете разблокировать отдельные компоненты
подключенного автомобиля. Из соображений защиты от кражи для отдельных ком-
понентов может потребоваться разблокировка, предусмотренная специально для
данного автомобиля. Необходимые данные запрашиваются из внешней базы дан-
ных, вводятся в окно и передаются в блок управления.

Для разблокировки компонентов введите:

•

Секретный код (при шифровке — семизначное число, в других случаях —
до 5 цифр)

•

Идентификационные данные (8-значные шестнадцатеричные)

•

Зашифрованный ввод FAZIT (укажите, необходимо ли ввести эти данные
в зашифрованном или в незашифрованном виде)

Указание

Всегда сначала вводите указание о шифровке, так как от этого зависит длинна

вводимого секретного кода.

4-28

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.4.14

Идентификационный сервис

Если в окне «Выбрать диагностическую функцию» (см. рис. 4-8) Вы выберете запись
«Идентификационный сервис», в рабочем окне отобразится список подлежащих
выбору идентификаций. Возможен выбор следующих идентификаций:

•

Статус флэш:
статус запоминающего устройства флэша считывается с блока управления

•

Версия программного обеспечения:
считывается версия каждого режима программного обеспечения. Версия
не обязательно должна совпадать с версией ПО всего блока управления,
которая отображена в правом информационном окне.

•

Номер аппаратного обеспечения:
считывается исходный номер элемента программируемого блока управления

•

Номер шасси:
из идентификации блока управления определяется номер шасси

•

Номер двигателя или системный номер

•

Проверочный типовой номер

•

Данные о рабочем цикле

•

Расширенная идентификация:
считываются дополнительные данные для идентификации блока, например:
дата изготовления блока управления, заводской номер и т.д.

В случае, если система автомобиля не поддерживает выбранный идентификацион-
ный номер, в нижней части левого информационного окна появляется соответству-
ющее указание.

4-29

A5E00330068/011

Самодиагностика автомобиля/Система бортовой диагностики

4.4.15

Считывание/запись длинного кода

Если при идентификации блоков управления тестер фиксирует, что для опреде-
ленного блока управления имеется длинный код, то вместо отображения кода
в правом информационном окне выводится сообщение «Длинный код». Только
в этом случае в конце списка выбора, в окне «Выбрать диагностическую функцию»
отображается диагностическая функция «Считывание/запись длинного кода»
(рис. 4-8).

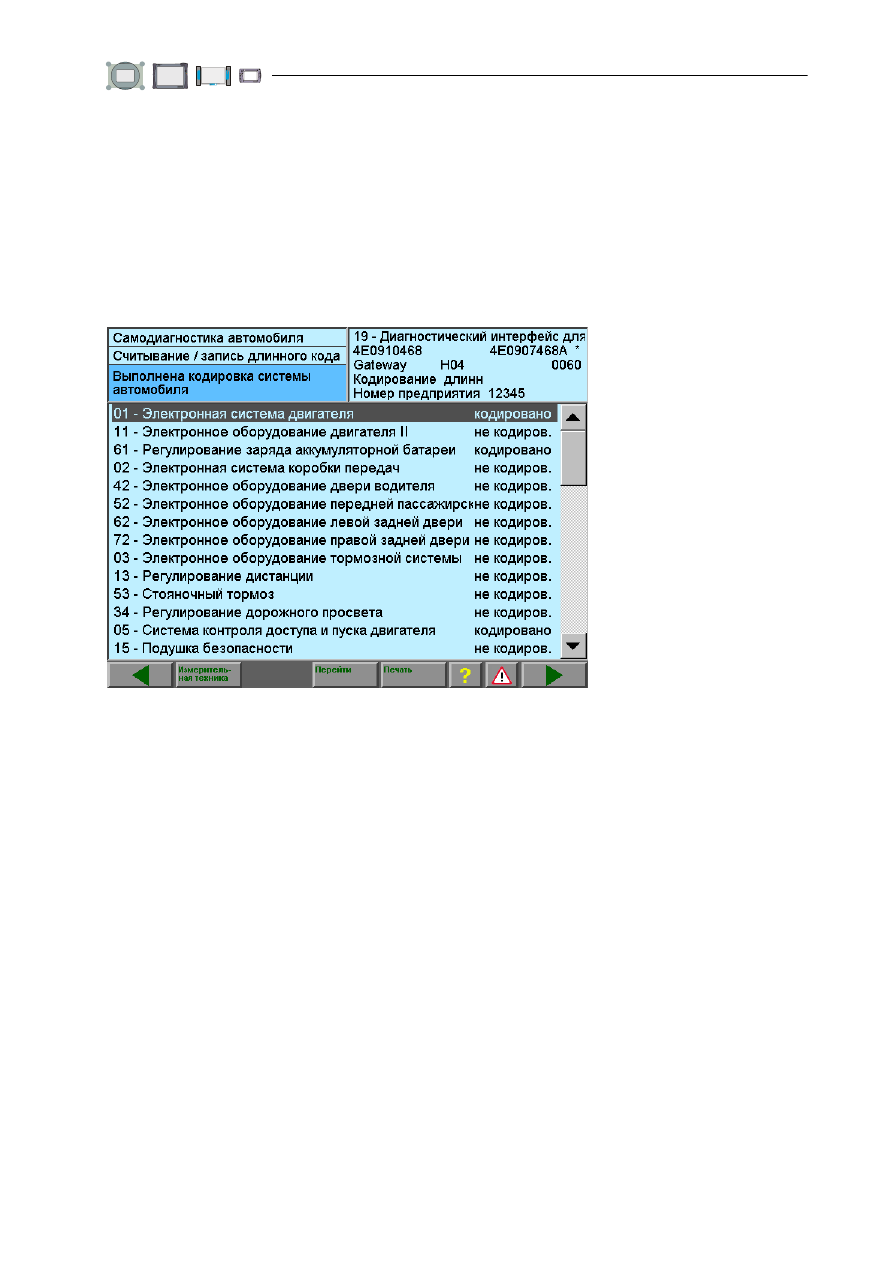

Рис. 4-17  Окно «Считывание/запись длинного кода» для блока управления межсетевого

интерфейса

Функция «Считывание/запись длинного кода» наряду с функцией «07 - Кодировать
блок управления» служит для кодировки блоков управления. Длинный код может
содержать не более 255 бит.

Кодировка блока управления межсетевого интерфейса отличается от кодировки
какого-либо другого блока управления.

Длинный код межсетевого интерфейса

В межсетевом интерфейсе (выбирается через систему автомобиля «19 - Диаг-
ностический интерфейс для подключения») зарегистрированы (кодированы) все
диагностируемые блоки управления, имеющиеся в определенном автомобиле.
Для каждой подключенной системы автомобиля в соответствующем кодировочном
слове для блока управления межсетевым интерфейсом добавляется один бит.
Бит с самым маленьким значением соответствует кодировке для блока управления
(см. раздел 4.3.1).
